双耳不锈钢过滤筛分器具结构设计

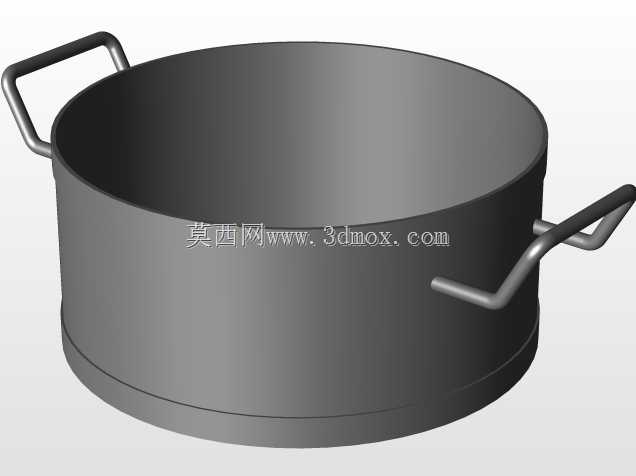

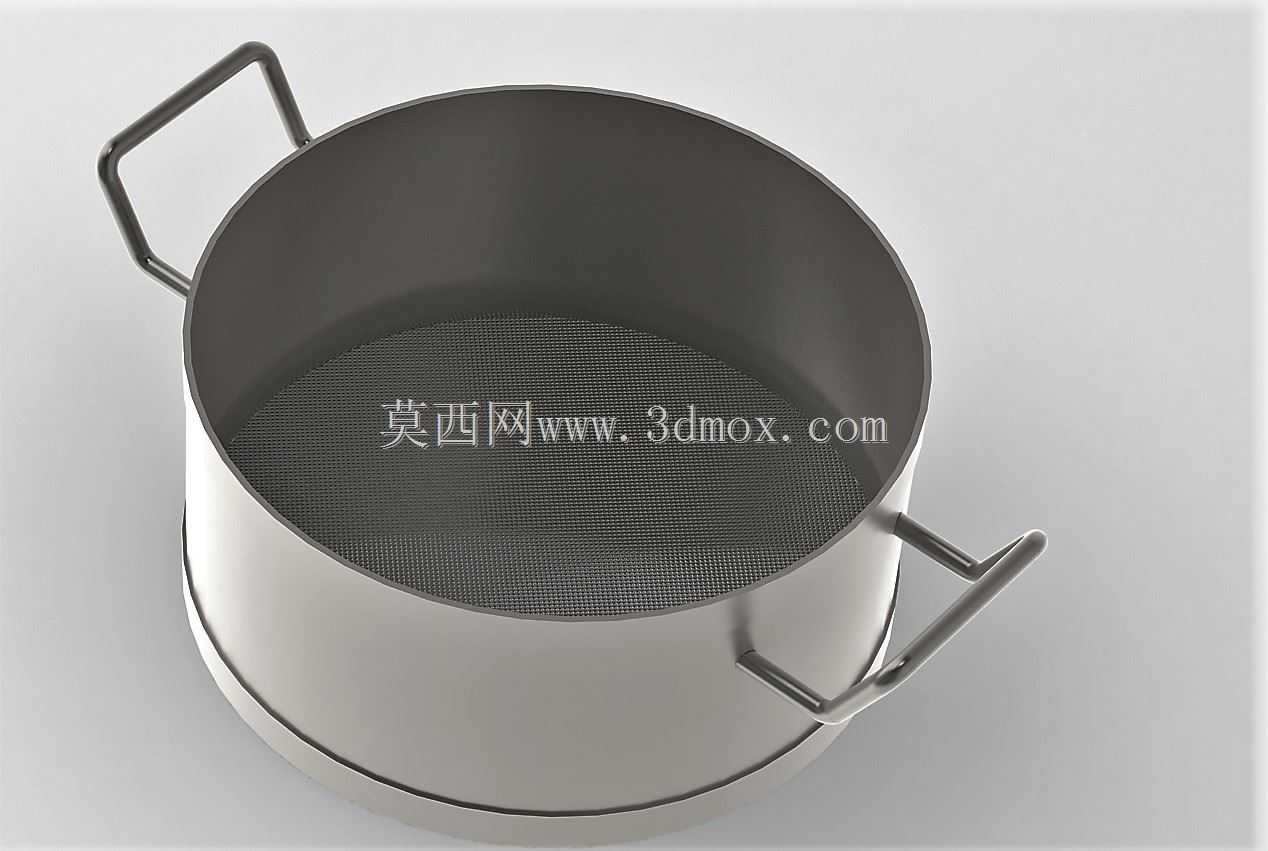

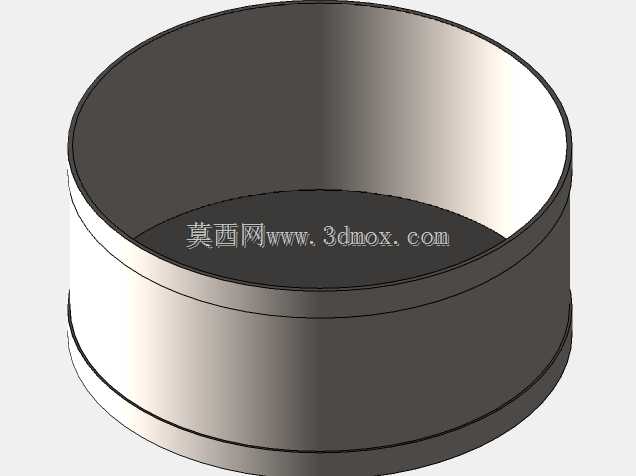

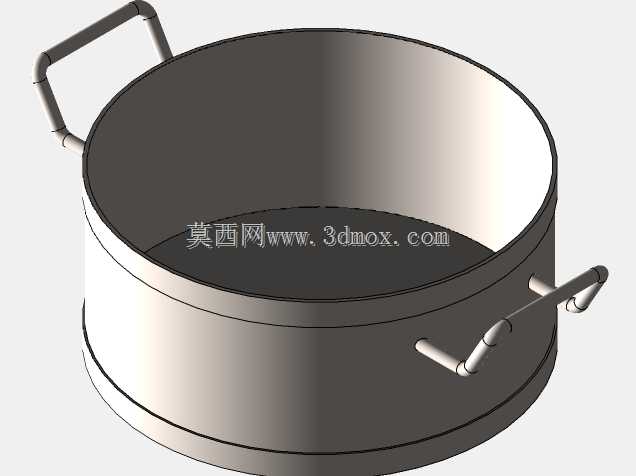

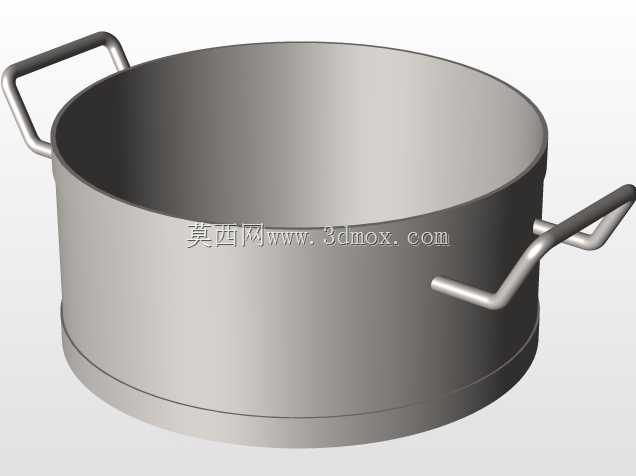

在食品加工、精细化工、实验室样品制备等场景中，这类带双耳结构的不锈钢筛分器具是物料分级、固液分离环节的常用工装，不同于大型振动筛分设备的连续化作业属性，这款手持/支撑两用的筛具更适配小批量物料处理、工位间临时筛分、实验级精度筛分的需求，比如烘焙场景中面粉过筛除杂、中药饮片加工中粉料粒度分级、化工小试环节中颗粒物料的粒径分选，都能看到这类结构的筛具投入使用。从结构设计逻辑来看，这款筛具采用直筒型桶身搭配底部嵌入式筛网的布局，桶身选用奥氏体不锈钢板材卷制焊接，焊缝处做圆弧过渡打磨处理，避免物料残留堆积，也能降低清洁难度，适配食品、医药等对卫生要求较高的作业场景。两侧的双耳把手采用同材质不锈钢棒弯折成型，把手与桶身的连接位置采用满焊工艺，焊后打磨平整无毛刺，把手的弯折角度经过人机工程校核，单手提持时重心与手部施力点重合，长时间操作不易产生疲劳，同时双耳的对称布局也支持筛具放置在配套的支撑桶、集料容器上方，无需额外固定即可完成静置筛分作业。底部的筛网采用不锈钢编织网结构，网面与桶身底部的连接采用卷边压合工艺，摒弃传统胶粘或点焊固定的方式，避免筛网在反复刷洗、物料摩擦过程中出现松脱、漏料的问题，筛网的平整度控制在0.2mm以内，保证筛分过程中物料不会在网面局部堆积，筛分精度一致性更好。从安装边界与尺寸适配角度来看，这款筛具的桶身外径与常规的12L、20L不锈钢集料桶内径匹配，放置时桶身下沿可嵌入集料桶上沿3-5mm，筛分过程中不会出现侧滑移位，桶身高度设计为180mm，既可以保证单次筛分的物料装载量达到5L左右，也不会因为桶身过高导致物料在筛分晃动过程中从顶部溅出。筛具的整体壁厚选用1.2mm的不锈钢板材，在保证整体结构刚性、承受满负荷物料重量不发生形变的前提下，尽可能控制整体自重，单手握持操作时的负重控制在合理区间。在功能特性层面，这款筛具的不锈钢材质本身具备优异的耐腐蚀性能，可适配弱酸弱碱类物料的筛分作业，也可直接采用高温高压方式消毒灭菌，满足不同作业场景的卫生要求；桶身内壁做镜面抛光处理，表面粗糙度Ra值控制在0.8μm以下，粉体物料不易粘附在桶壁上，筛分完成后物料残留率低于0.5%，减少物料浪费的同时也降低了清洁工作量。筛网的目数可根据实际筛分需求更换，压合式的固定结构支持用户自行拆卸更换不同目数的筛网，无需专用工具即可完成拆装，一台筛具即可适配不同粒径的筛分需求，降低多规格筛具的采购成本。在实际使用过程中，这款筛具既可以采用手持晃动的方式完成手动筛分，也可以配套小型振动底座实现半自动化筛分作业，双耳结构可直接卡在振动底座的定位卡槽内，无需额外夹具即可完成固定，适配不同作业场景的使用需求。设计过程中针对筛具的边缘位置全部做倒圆角处理，所有锐边都经过打磨钝化，避免操作过程中划伤操作人员，符合手动作业工装的安全设计要求。桶身底部的卷边结构既可以增强桶身的结构刚性，避免长期使用后桶身下沿出现变形，也可以在放置到平面时起到支撑作用，放置平稳无晃动。
