DIN580标准M20规格吊环螺栓结构设计

在车间重型零部件转运、大型机电设备吊装、模具拆装移位这类日常作业场景里，吊环螺栓是出镜率极高的受力连接件，很多现场吊装事故的根源，往往就是吊环选型不对、安装边界没把控到位，最终在起吊瞬间出现螺纹脱扣、环部断裂的险情。这款M20规格的吊环螺栓遵循DIN580标准设计，从结构受力逻辑出发做了全细节的工程化处理，完全匹配常规工业场景下的额定起吊载荷要求。

先从实际安装的边界条件说起，这款吊环的螺纹段为标准M20粗牙螺纹，适配所有公称直径20mm的标准内螺纹孔，安装时需要注意被连接件的螺纹孔有效啮合深度不能低于螺纹公称直径的1.2倍，也就是至少要保证24mm以上的螺纹咬合长度，避免因啮合不足导致螺纹受力后剪切失效。螺纹根部做了R0.8的过渡圆角，没有尖锐的应力集中切口，这一点在做有限元受力校核的时候格外重要，很多非标准吊环就是因为忽略了这个过渡圆角，起吊时螺纹根部应力值直接超过材料屈服强度，埋下断裂隐患。吊环与螺杆衔接的基座部分做了平整的承压面设计，安装拧紧后承压面会完全贴紧被吊工件的安装平面，不会出现偏斜翘起的情况，这能保证起吊时载荷沿螺杆轴向传递，避免附加弯矩带来的额外受力。

环部的设计是整个吊环螺栓的核心受力区域，这款产品的吊环采用整料锻造成型后机加工的结构逻辑，没有焊接接缝，环部的截面为圆形，截面直径经过载荷校核，完全匹配M20规格对应的额定起重量，环孔的内径尺寸经过优化，既能适配常规规格的卸扣、吊装带吊钩，也不会因为孔径过大导致环部自身有效受力截面被削弱。环部与基座衔接的位置做了大圆弧过渡，避免直角转折带来的应力集中，在做侧向载荷校核的时候，这个过渡区域的应力分布会比直角结构均匀40%以上，能应对小角度偏载的起吊场景——当然实际作业里还是要尽量保证起吊力沿螺杆轴向，大角度侧向起吊哪怕结构强度足够，也会大幅降低额定载荷的安全系数。

从实际使用的功能特性来看，这款吊环螺栓可以直接拧入工件预制的螺纹孔内，不需要额外搭配螺母固定，安装拆卸都很便捷，适合需要频繁拆装吊点的作业场景，比如大型注塑模具的模板上，往往会预制多个标准吊环螺纹孔，模具上机安装时拧入吊环即可起吊，安装完成后可以快速拆下吊环，避免吊环突出在模具外侧干涉周边的设备部件。和焊接式吊耳相比，这种螺纹连接的吊环不会破坏工件母材的金相组织，也不会因为焊接缺陷导致吊点失效，对于一些不允许焊接的高精度零部件、热处理后硬度较高的工件，这种螺纹安装的吊环是唯一可选的标准吊点方案。

设计过程中还充分考虑了不同工况的适配性，整个零件的外表面没有容易积灰积水的死角，做了表面氧化处理后具备基础的防锈能力，在普通车间的非腐蚀环境下长期使用也不会出现锈死无法拆卸的问题。环部的内孔边缘做了小倒角处理，吊装时不会切割磨损吊装带或者钢丝绳的保护层，能延长吊具的使用寿命，也避免吊具被尖锐边缘割断裂导致的吊装事故。很多新手工程师在选型吊环的时候，往往只看螺纹规格，忽略了吊环的额定载荷和安装平面的平整度要求，这款标准M20吊环的基座承压面直径经过匹配设计，只要工件安装平面的平面度误差不超过0.1mm，拧紧后就能实现完全贴合，不需要额外加工调整垫片。

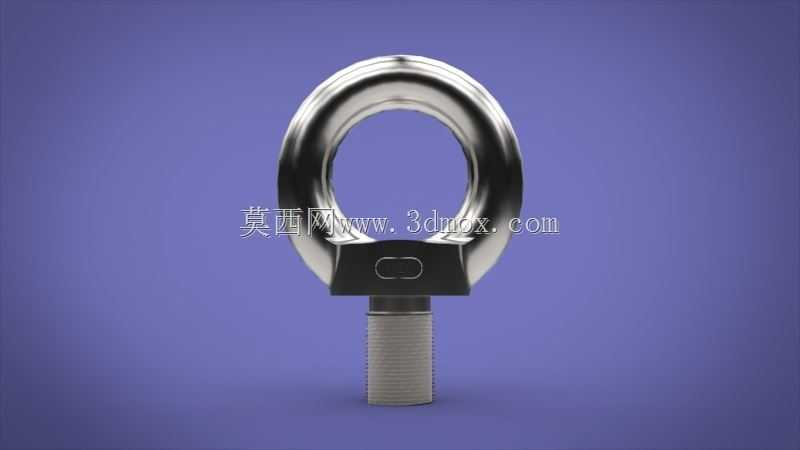

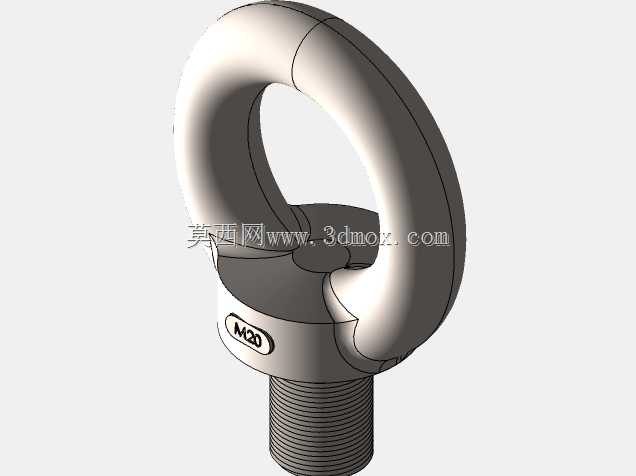

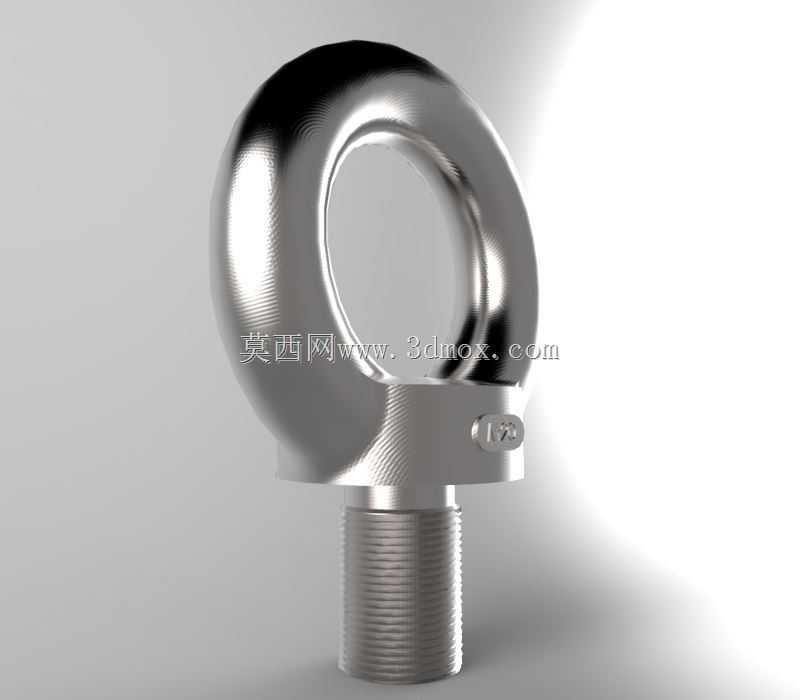

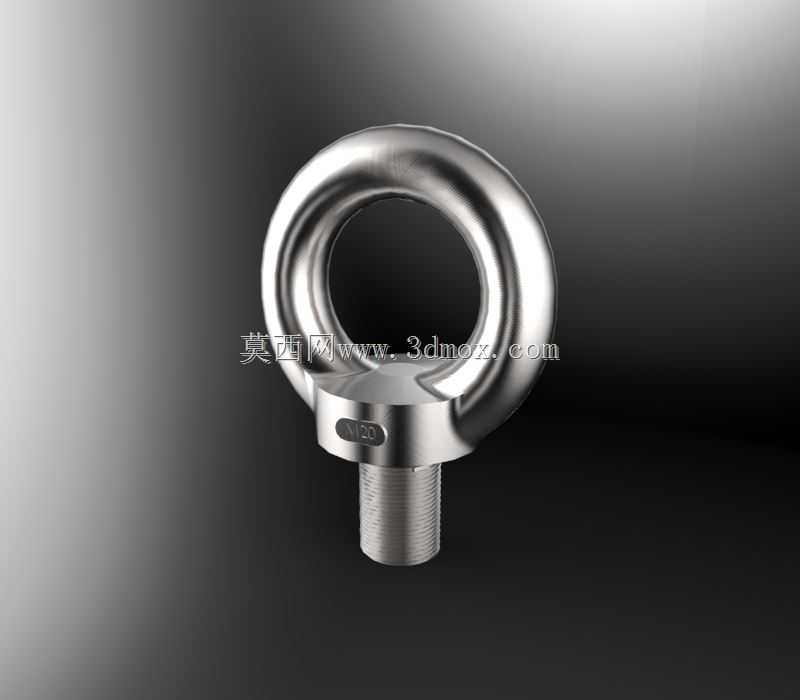

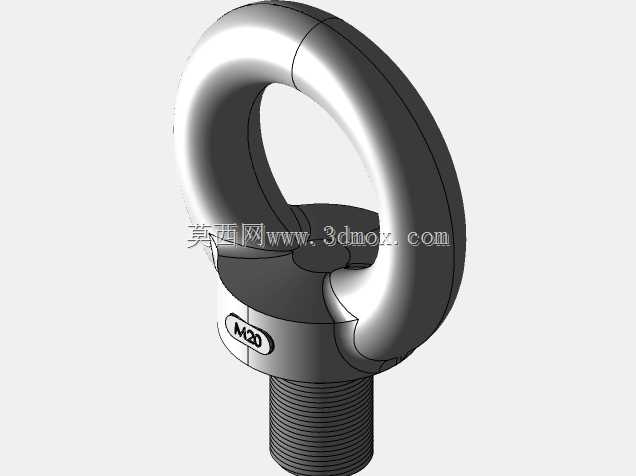

在做三维建模的时候，所有结构尺寸都严格遵循DIN580标准的公差要求，螺纹段采用标准机械螺纹建模，环部的轮廓曲率、过渡圆角尺寸、基座厚度都和实物零件保持一致，不管是做设备整体的装配干涉检查，还是做吊装方案的受力仿真分析，这个模型都能直接调用，不需要再做额外的尺寸修正。比如在做大型设备的整机吊装方案时，可以直接把这个吊环模型装配到设备预设的吊点位置，模拟吊装带的连接角度，检查起吊过程中吊环会不会和设备周边的突出部件发生干涉，提前规避现场吊装时才发现的装配冲突问题。

日常维护层面，这种标准吊环在使用前只需要检查螺纹有没有磕碰损伤、环部有没有出现裂纹或者塑性变形，不需要做特殊的保养，长期闲置时涂抹防锈脂放在干燥环境存放即可，重复使用率远高于一次性的焊接吊点。对于结构设计人员来说，这种标准件的三维模型不需要自己从零绘制，直接调用就能大幅提升绘图效率，也能避免自己建模时出现尺寸不符合标准、安装边界出错的问题，毕竟标准件的选型核心就是要完全贴合行业标准，才能保证采购、安装、使用全流程的通用性，不会出现设计完的零件买不到、装不上的问题。
