电气箱用1/2英寸敲落式螺纹衬套结构

在低压电气柜、现场电气控制箱的布线施工环节，箱体预制敲落孔的适配密封与线缆防护一直是现场安装的常见痛点，这类敲落式衬套正是针对该场景开发的配套结构件。日常电气箱生产时，箱体侧壁会预留不同规格的压痕敲落孔，施工人员根据实际穿线需求敲掉对应位置的孔盖，若直接穿线，孔边的冲压锐边很容易割破线缆绝缘层，造成短路、漏电等安全隐患，同时敲落孔敲除后边缘不规整，穿线时的密封、线缆固定也难以保障，这类衬套就是用来填补这一安装缺口的。

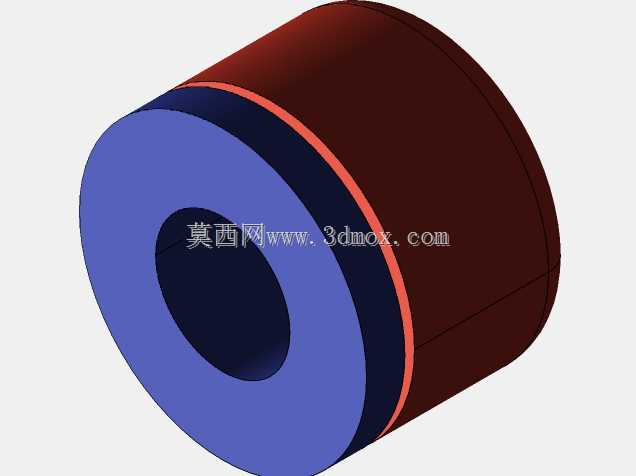

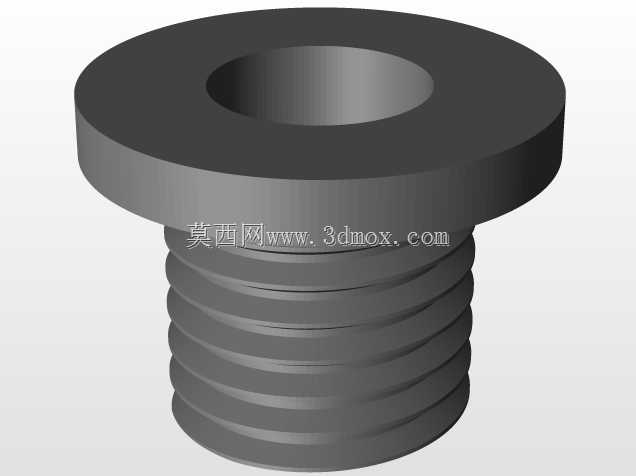

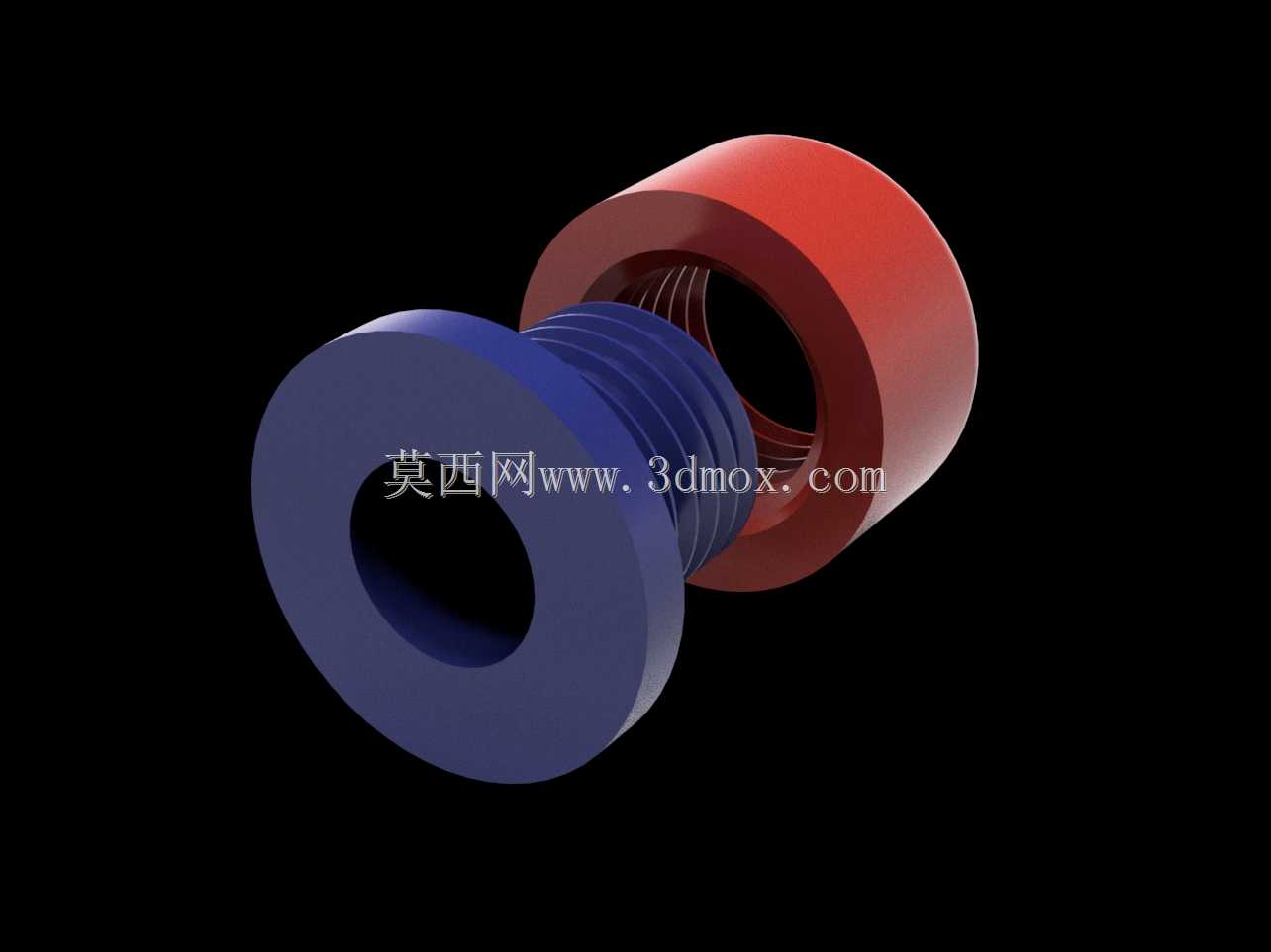

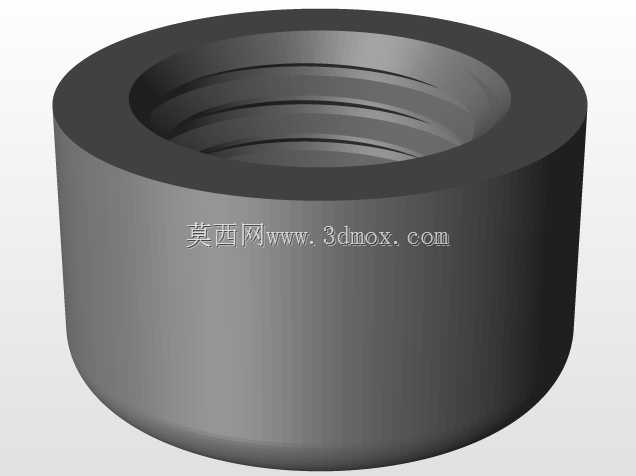

从结构设计来看，该衬套采用分体嵌套式结构，分为带外螺纹的衬套主体与锁紧环两部分，主体一侧带限位法兰，安装时法兰面贴紧箱体内壁，螺纹段穿过敲落孔后，从箱体外侧旋入锁紧环，通过两个部件的夹紧力实现衬套在箱体孔位上的固定，无需额外焊接、打胶，安装效率远高于传统的焊接护口。衬套中心为贯通的穿线通道，内壁做了圆角过渡处理，避免穿线时刮伤线缆表皮，适配1/2英寸规格的敲落孔，对应敲落孔开口尺寸约20mm，安装时仅需确认敲落孔敲除后边缘无明显变形、毛刺，即可顺利装入，适配厚度在1-2mm范围内的冷轧钢电气箱、不锈钢配电箱箱体，也可用于塑料材质的明装接线盒。

设计过程中重点考虑了现场施工的容错性，衬套的外螺纹采用大螺距的梯形牙型，锁紧环旋入时不需要严格对牙，徒手即可拧入大半行程，最后用普通扳手稍加紧固即可完成固定，即使现场施工人员没有专业工具也能完成安装。衬套的法兰与锁紧环的接触面都做了细密的环形防滑齿，夹紧后不会因为箱体长期运行的振动出现松脱，避免衬套移位导致的线缆防护失效。同时该结构支持3D打印快速制作，在现场临时改造、缺少标准配件的场景下，可直接通过打印快速制作适配件，解决应急安装需求，不需要等待配件采购周期。

从安装边界来看，衬套装入后，箱体内侧突出法兰厚度约3mm，外侧锁紧环拧紧后突出箱体表面约5mm，不会占用箱内过多的布线空间，也不会影响箱门的正常闭合，穿线通道内径约15mm，可容纳最多3根截面积2.5平方毫米的铜芯线缆穿过，满足常规控制回路、信号回路的穿线需求。若现场需要做穿线后的密封处理，可在衬套穿入线缆后在通道内填充防火泥，配合衬套本身的夹紧结构，可达到IP54级别的防护效果，适配普通室内安装的电气箱使用场景。

这类衬套的结构设计没有多余的复杂特征，所有棱角都做了R0.5以上的圆角处理，不管是采用注塑批量生产，还是采用FDM3D打印制作，都不需要额外添加支撑，成型后几乎不需要后处理即可直接使用，打印制作时采用常规PLA、PETG材料即可满足普通室内场景的强度需求，若用于户外箱体，可选用ABS、尼龙类材料打印，提升耐候性与抗老化性能。在实际建模过程中，螺纹部分采用了简化的适配牙型，没有使用标准紧固件的精密细牙螺纹，一方面降低了打印成型的难度，避免螺纹牙型过细导致打印断裂，另一方面大间隙的螺纹配合也能适配敲落孔存在的微小尺寸偏差，即使敲落孔存在1mm以内的变形，衬套依然可以正常装入锁紧，不会因为孔位的微小加工误差导致配件无法使用。
