影视道具光剑魔杖融合造型结构设计

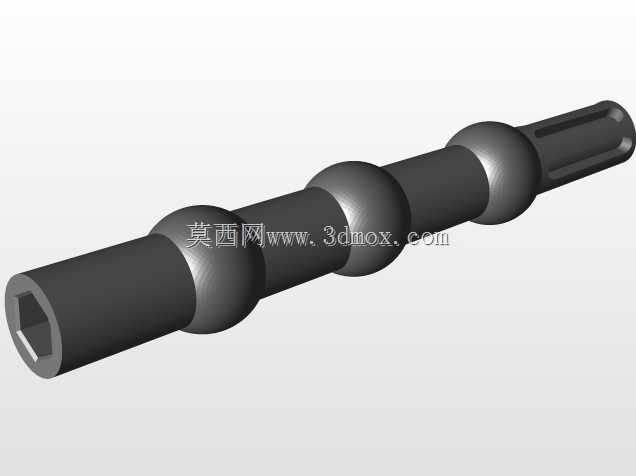

这款道具的结构设计核心是兼顾手持握持的人机工程与视觉辨识度，整体采用长杆类手持件的布局逻辑，握持段设置多段环形凸起结构，每段凸起的圆弧过渡半径经过反复调整，既避免握持时硌手，又能在视觉上形成分段式的机械质感，区别于常规光滑圆柱握持件的单调感。从实际应用场景来看，这类融合科幻与奇幻元素的手持道具，主要用于影视实景拍摄的实体道具、主题乐园的互动体验装置、cosplay活动的手持装备，也可作为文创周边的结构原型，在结构设计时需要兼顾静态展示的视觉效果与动态握持的使用强度。

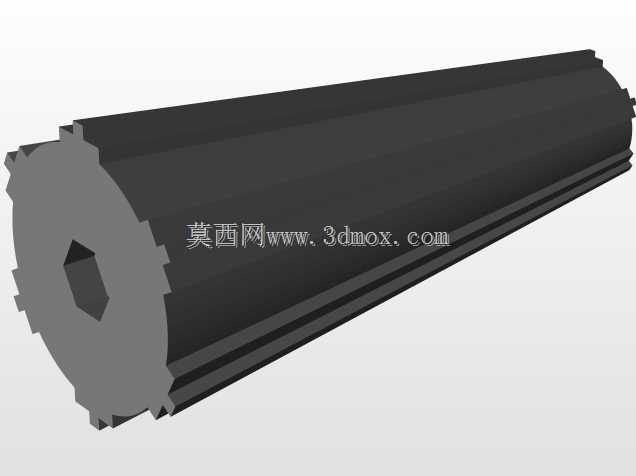

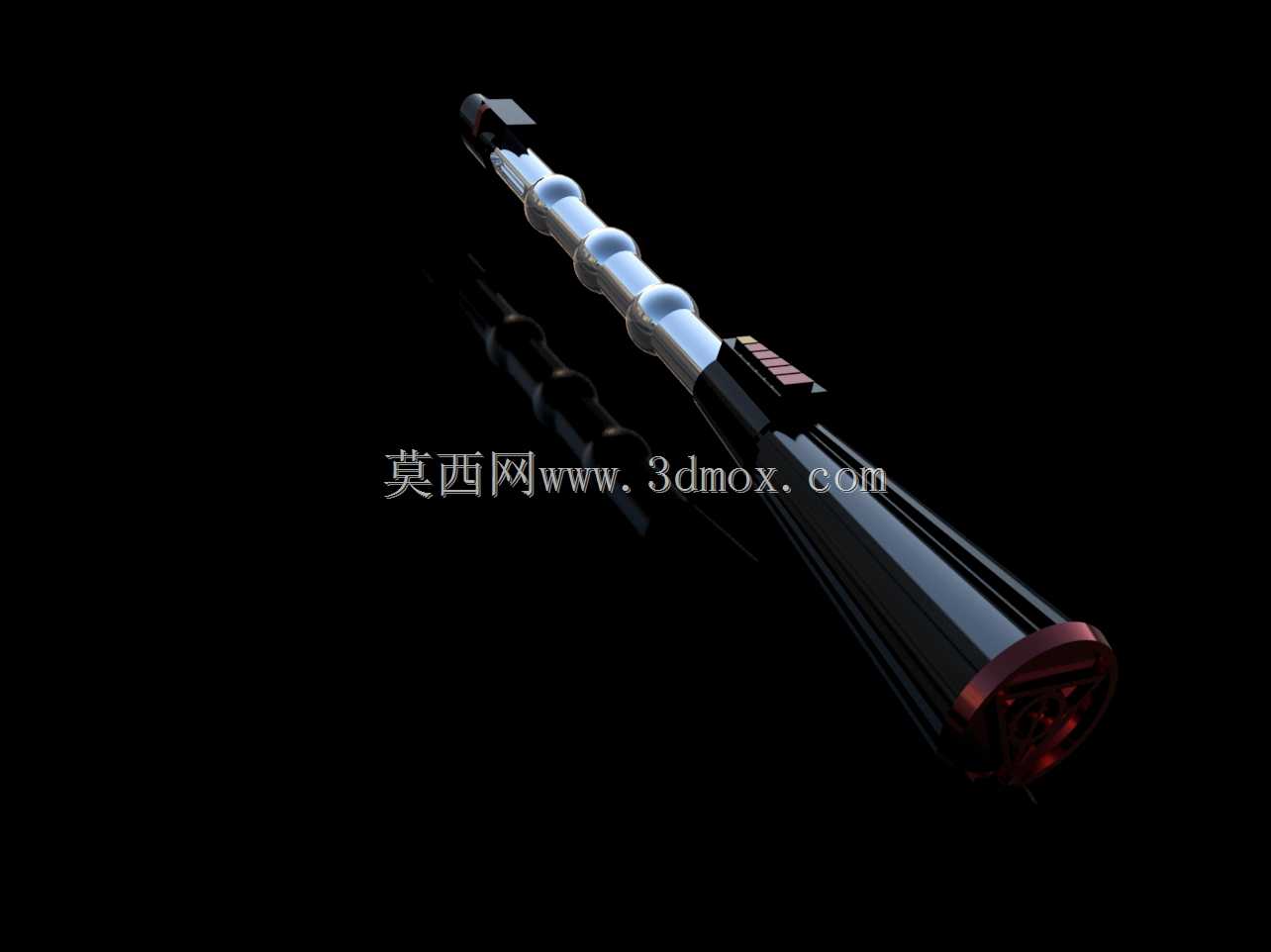

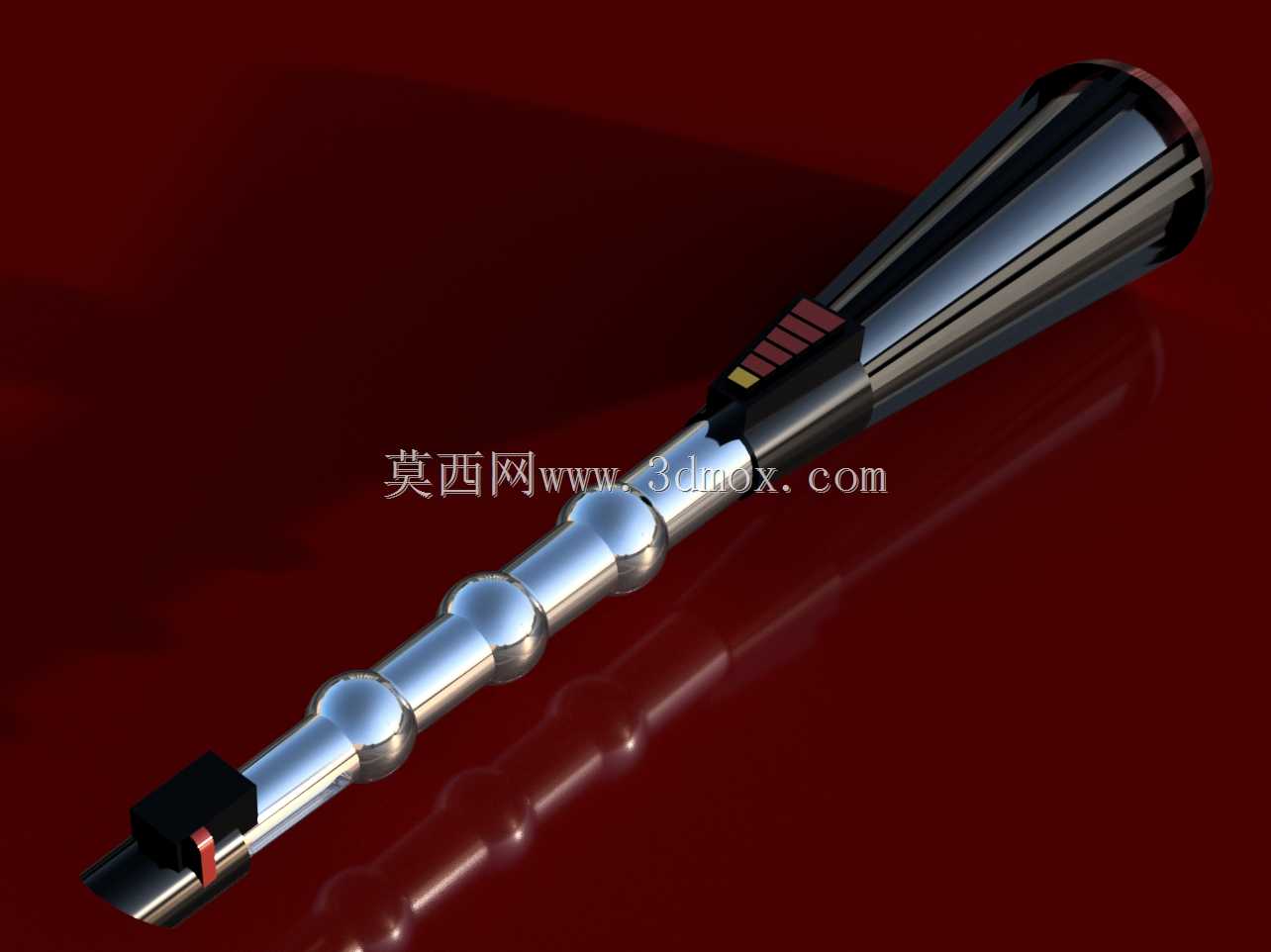

在功能特性设计上，道具主体分为握持段、功能装饰段、尾端配重段三个部分，握持段的直径控制在适合成年人单手握持的尺寸范围，表面的环形凸起不仅起到装饰作用，还能增加握持时的摩擦力，避免手持挥动时出现打滑的情况。功能装饰段设置了嵌入式的条状装饰结构，预留了发光组件的安装空间，可根据实际使用需求加装LED发光模组，走线槽隐藏在杆体内部，不会破坏外表面的整体流畅度。尾端配重段采用直径略大于握持段的圆盘式结构，一方面平衡整根道具的重心，让握持时的手感更沉稳，避免头重脚轻导致长时间持握疲劳，另一方面尾端的内凹纹理设计强化了道具的暗黑风格属性，和整体的科幻奇幻融合定位匹配。

设计思路上没有采用单一IP的元素照搬，而是将科幻作品中光剑的金属质感、分段机械结构，与奇幻作品中魔杖的长杆握持形态、尾端装饰特征做了融合，外表面的曲面全部采用G2连续过渡处理，没有尖锐的棱角，既保证后期加工时的脱模便利性，也避免使用过程中剐蹭受伤。所有的环形凸起与杆体的连接位置都做了0.5mm的圆角过渡，减少应力集中的风险，如果采用树脂3D打印制作，这个圆角尺寸可以有效避免打印层间连接位置的断裂问题；如果采用金属机加工制作，也能减少刀具加工时的接刀痕迹，提升表面处理后的质感。

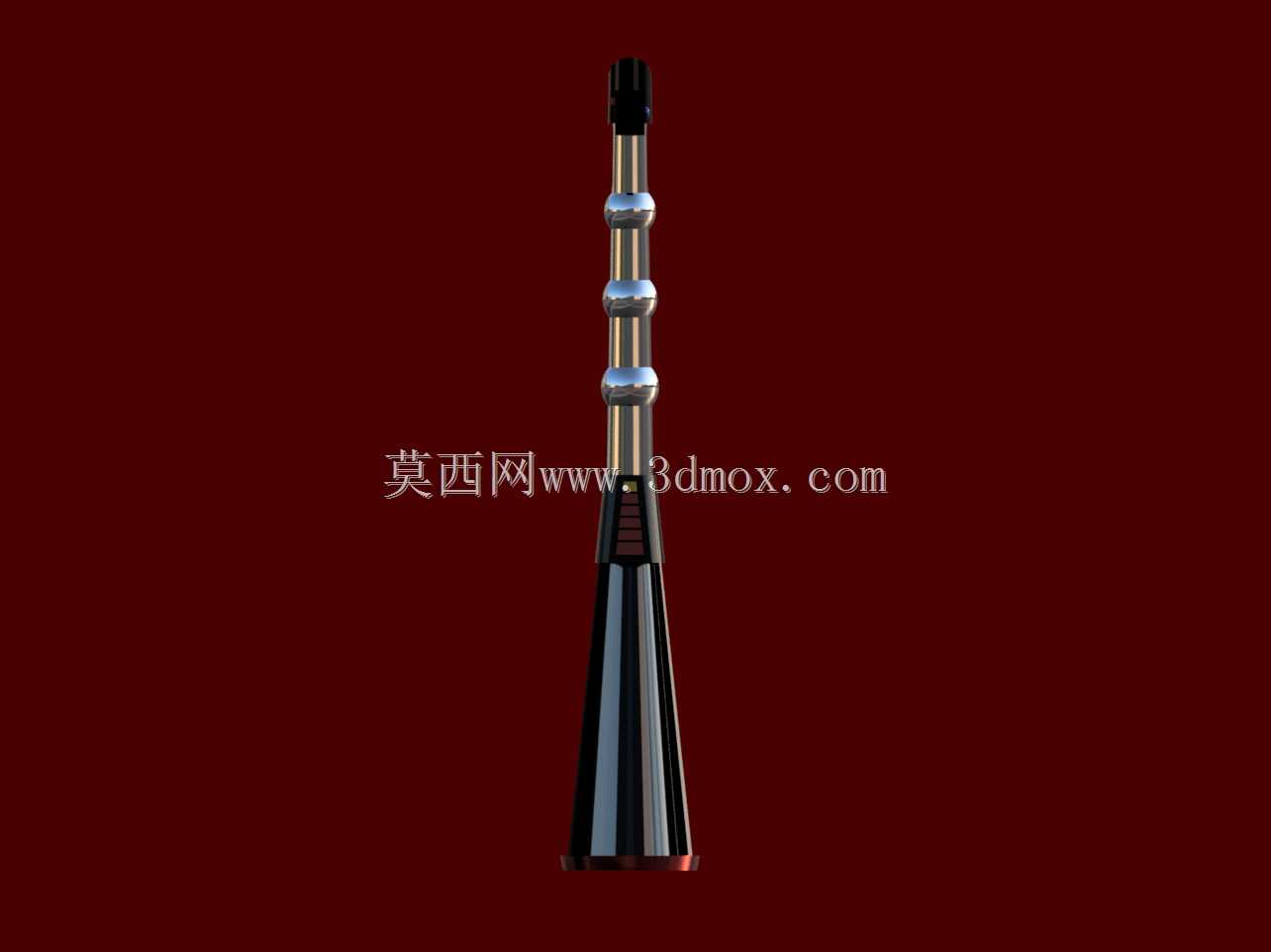

外形尺寸与安装边界方面，整根道具的总长度控制在常规手持道具的合理区间，既不会因为过长导致室内拍摄时穿帮，也不会因为过短失去长杆道具的视觉张力。最大外径出现在尾端配重位置，这个尺寸的设定考虑了常规收纳包的内径尺寸，方便携带运输；最小外径为杆身前端的光效输出段，和握持段的直径差控制在合理范围，避免直径突变导致的结构强度下降。内部的安装腔体直径预留了常规纽扣电池、微型控制板的安装空间，腔体壁的厚度根据不同加工工艺做了对应调整，若采用FDM3D打印，壁厚不小于2mm以保证结构强度；若采用光敏树脂打印，壁厚不小于1.2mm即可满足使用需求；若采用铝合金CNC加工，壁厚可适当缩减至1mm，同时通过表面阳极氧化处理提升金属质感。

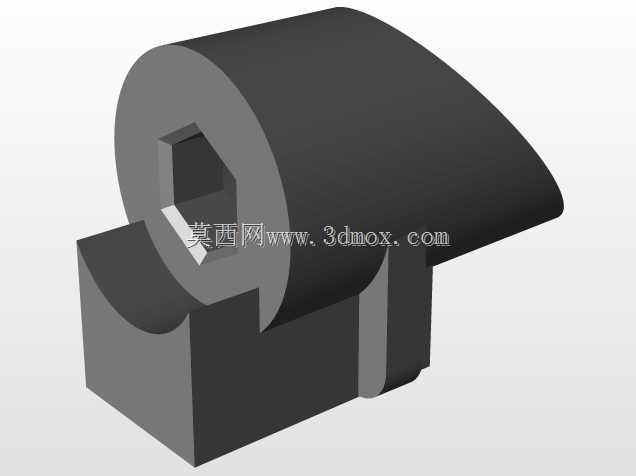

在结构细节处理上，杆体表面的条状装饰件采用嵌入式安装设计，和主体杆体的配合间隙控制在0.1mm，既可以通过胶水粘接固定，也可以加装小尺寸磁吸结构实现可拆卸替换，方便根据不同的使用场景更换不同颜色的装饰片。尾端的配重块设计为可拆卸结构，通过螺纹和主体杆体连接，螺纹规格选用常规的公制粗牙螺纹，方便后期拆装更换内部的电子组件，螺纹配合长度不小于10mm，保证连接强度，避免挥动时尾端脱落。握持段的每段环形凸起的间距经过人机工程验证，间距尺寸和成年人手指的宽度匹配，握持时手指刚好卡在环形凸起的间隙位置，提升持握的稳定性，即使长时间手持做挥动动作，也不会因为手部出汗导致道具滑落。

从加工适配性角度考虑，整个模型的所有结构都做了拔模角度处理，外表面的拔模角度不小于1度，若采用注塑工艺批量生产，不需要额外做结构修改即可直接开模；若采用手工打磨制作，曲面的流畅度也能降低后期打磨的工作量。模型的所有分型线位置都设置在不影响视觉效果的杆体侧面，避免分型线出现在正面视觉中心位置，减少后期表面处理的工作量。针对不同的使用场景，结构设计时也预留了调整空间，如果作为儿童使用的玩具道具，可将整体尺寸适当缩小，同时将所有的圆角半径加大，进一步提升使用安全性；如果作为高端展示藏品，可在尾端预留金属铭牌的安装位置，提升产品的精致感。
