卫生级长杆式多点粉尘采样装置

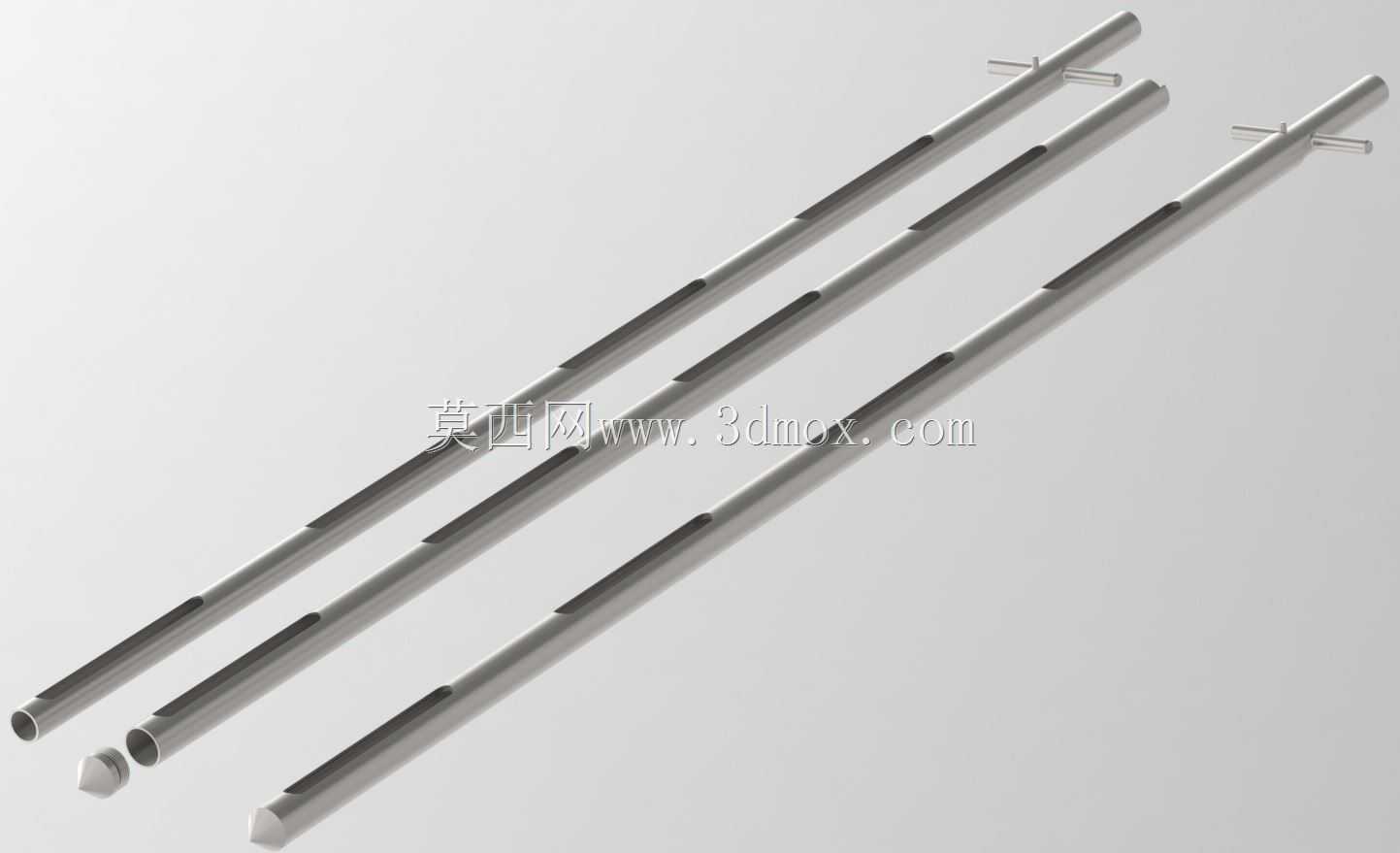

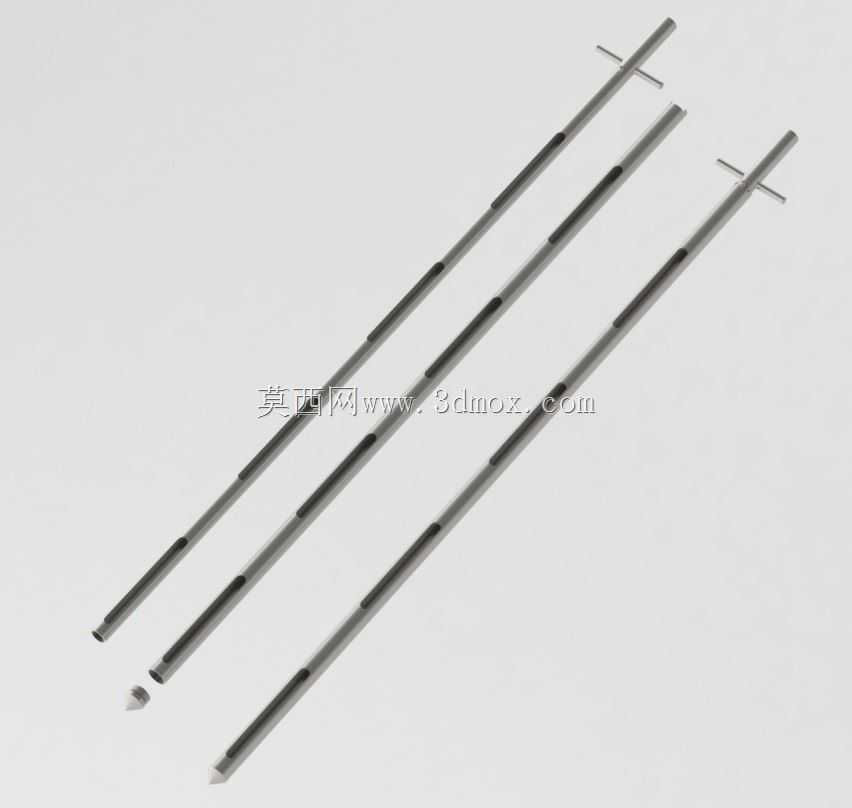

在食品加工、医药制剂、粮食仓储这类对生产环境粉尘浓度有严格管控要求的场景里，单点式采样往往无法反映料层或空间内不同深度的粉尘实际分布情况，这款长杆式采样装置就是为解决分层取样的实际需求设计的。整套采样部件采用细长圆杆结构，杆身沿轴向等距开设多组采样槽口，单根探杆可在一次插入动作中完成不同深度点位的粉尘样本采集，避免多次插拔带来的样本交叉污染，也能减少操作人员在高粉尘区域的停留时长。从结构设计逻辑来看，探杆主体选用薄壁无缝管材加工，在保证杆身整体刚性的前提下尽可能降低自重，方便操作人员手持完成插入、旋转、取样、拔出的整套操作；杆端做了锥面收口处理，插入堆积的粉料层时能有效降低插入阻力，不会把表层粉料裹挟带入深层取样点位，保证各层样本的真实性。杆身表面的防氧化涂层是针对卫生级应用场景做的特殊处理，不仅能避免金属基材在长期接触各类粉体时出现锈蚀脱落污染样本，也能让表面光滑度达到卫生检测要求，每次使用后只需用无尘布擦拭配合常规消毒流程即可完成清洁，不会在槽口缝隙残留粉体造成不同批次样本的交叉干扰。从实际使用的边界条件来看，探杆的外径控制在常规采样孔的适配尺寸范围内，可直接配合现有各类粉尘监测设备的采样口使用，不需要额外做安装改造；杆身的槽口边缘做了圆弧钝化处理，不会在取样过程中刮擦采样容器内壁或是划伤操作人员的防护手套，适配粉体堆积深度从几十厘米到数米的不同工况，可根据实际采样深度选择对应长度的探杆组件。设计时特意将各采样槽口的开口方向做了错位排布，旋转探杆时可单独控制对应深度槽口的启闭，不需要额外加装阀门结构，既简化了整体结构降低故障概率，也能避免细小粉体卡滞活动部件导致取样失败。杆尾的横向挡杆不仅作为旋转操作的受力点，也能作为插入深度的定位基准，挡杆抵靠在采样面时即可保证各槽口到达预设的采样深度，不需要操作人员反复核对插入刻度，降低现场操作的人为误差。针对不同特性的粉体，槽口的宽度做了梯度适配，既不会因为开口过小导致流动性差的粉体无法进入槽内，也不会因为开口过大让大颗粒杂质混入样本影响检测结果。整套装置没有多余的复杂连接结构，所有部件都可拆分清洁，不存在清洁死角，完全符合卫生检测场景对采样器具的洁净度要求，不管是生产车间环境的浮游粉尘采样，还是料仓、包装袋内的堆积粉尘分层取样，都能稳定获取具有代表性的检测样本，为粉尘浓度管控、职业卫生评估、粉体物料品质检测提供可靠的采样支撑。
