铝合金材质步进传动用梅花耦合连接结构

做传动结构选型的工程师都清楚，步进传动链路里的连接部件，从来不是随便选个标准件装上就能完事的，尤其是轻载、高速启停的工况下，连接结构的缓冲能力、同轴度补偿量、安装便捷性，直接决定了整套传动机构的运行寿命与传动精度。这款铝合金材质的步进耦合连接结构，就是针对中小扭矩步进传动场景优化的连接部件，日常在3C自动化送料机构、小型雕刻机进给轴、桌面级3D打印机传动链路、实验室小型输送台这类对传动精度有要求、安装空间紧凑的设备里应用十分广泛。

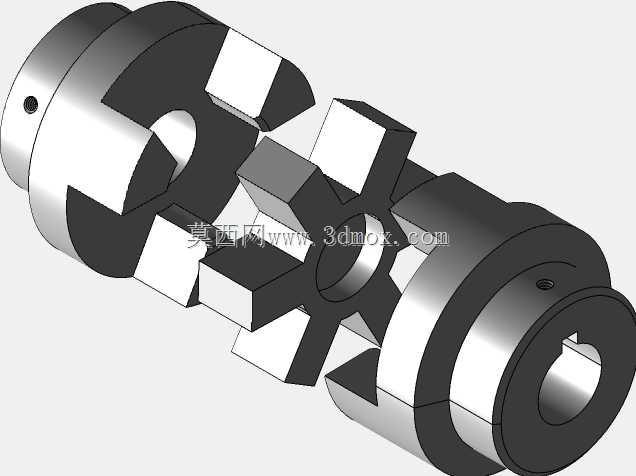

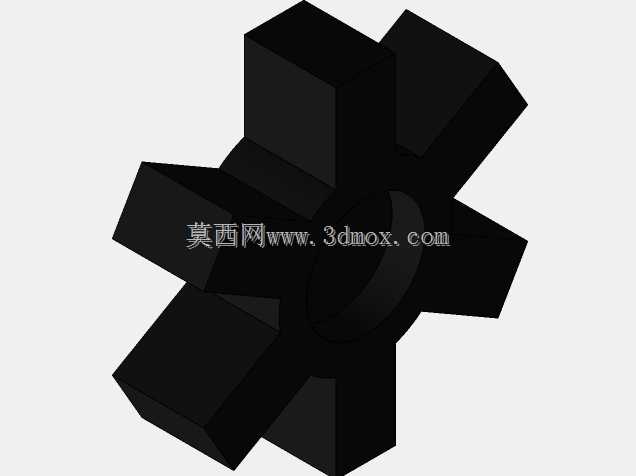

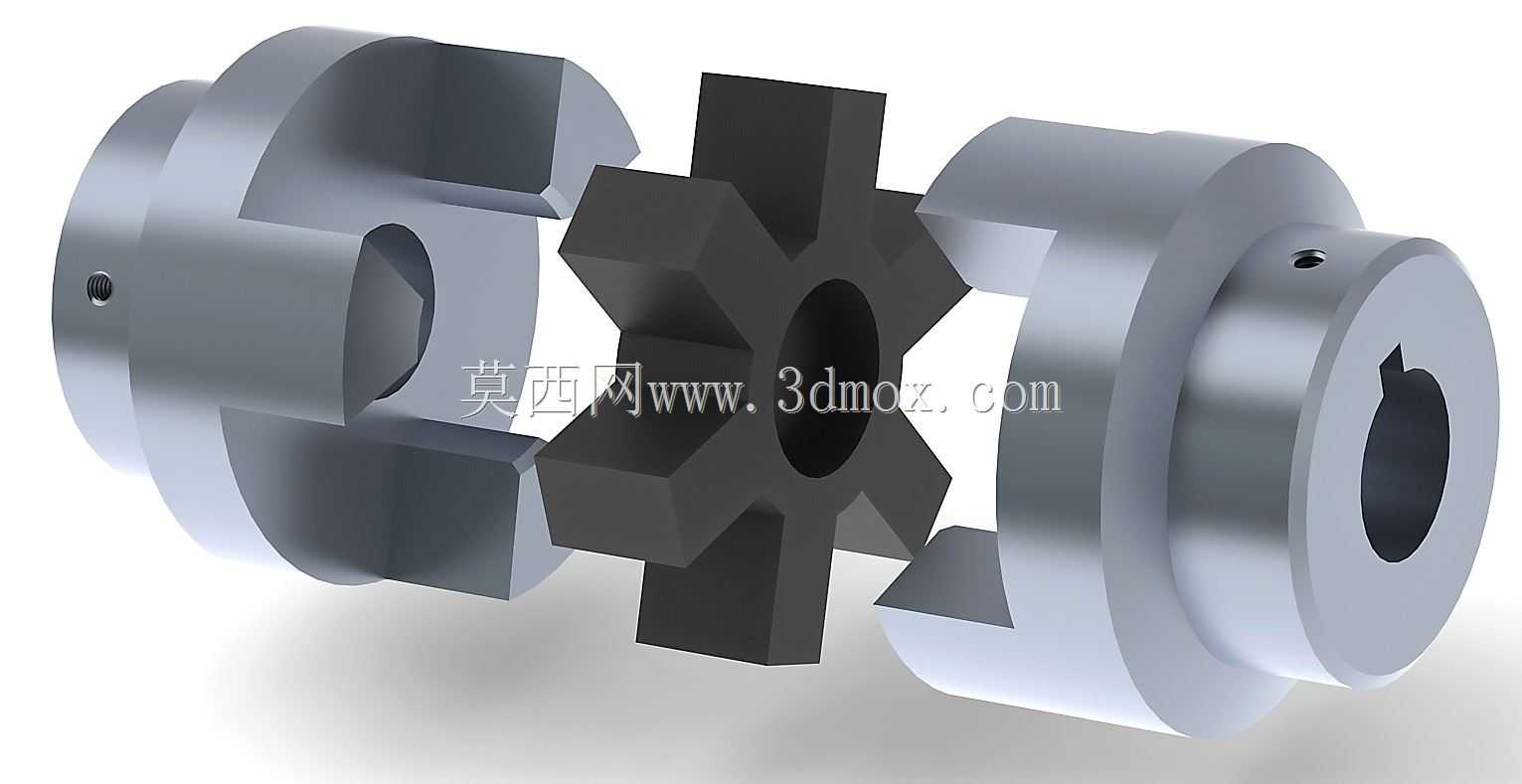

从实际功能特性来看，这款耦合结构采用分体式的两半轴套加中间弹性缓冲块的组合形式，两半轴套均采用铝合金材质加工，相比钢制联轴器重量更轻，转动惯量更低，刚好匹配步进电机高速启停时的动态响应需求，不会因为连接部件自身惯量过大拖慢电机的响应速度，也能减少电机启停时的额外负载。中间的弹性缓冲块为高耐磨聚氨酯材质，嵌入两半轴套的卡槽内，传动过程中可以有效吸收两轴之间的径向、角向以及轴向的少量偏移，补偿安装时不可避免的同轴度误差，避免因为安装对中偏差导致的电机轴轴承磨损、传动卡顿、运行异响等问题，同时缓冲块还能吸收步进电机启停瞬间的冲击载荷，减少冲击传递到后端负载端，保护传动链路上的精密部件。

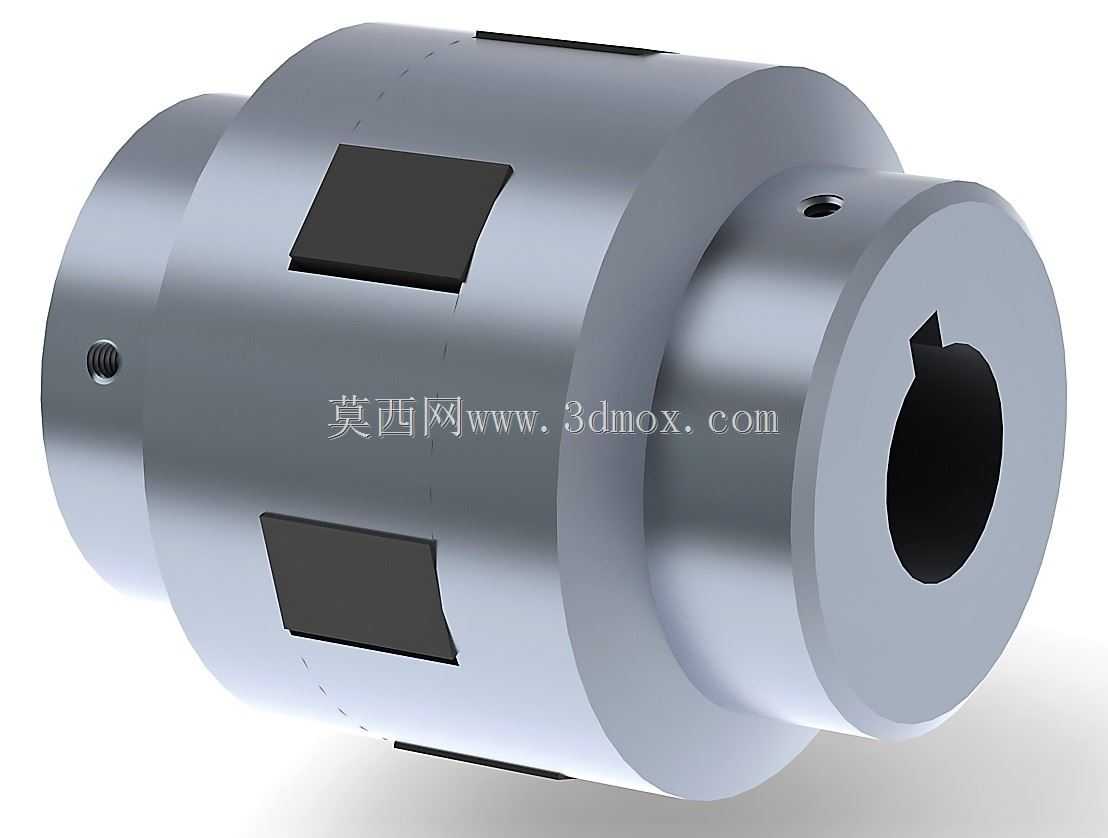

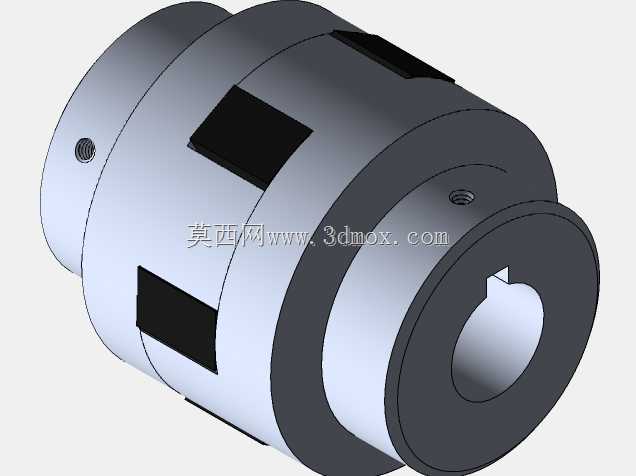

在设计思路上，这款耦合结构的轴套部分做了等强度的结构优化，轴套外壁的卡槽采用对称分布的设计，保证转动过程中整体的动平衡性能，避免高速转动时出现偏心振动。轴孔部分一侧采用顶丝锁紧的固定方式，安装时直接将轴插入轴孔后拧紧侧面的紧定螺钉即可完成固定，不需要额外的胀套或者键连接，安装拆卸都十分便捷，适合小空间内的快速装配；另一侧轴孔做了键槽适配设计，可以匹配带平键的输出轴，传递更大的扭矩，避免大负载下轴与轴套之间出现打滑空转的问题。轴套的外圆做了倒角处理，没有尖锐的加工棱角，既避免安装时划伤操作人员，也能减少转动过程中的风阻与紊流产生的噪音。

关于安装边界与外形尺寸，这款耦合结构的整体外径适配常规20至40mm轴间距的安装空间，总长度根据适配轴径的不同覆盖30至60mm的区间，两端轴孔的适配范围覆盖6mm至20mm的常见步进电机输出轴径，安装时不需要对两端的电机轴或者负载轴做额外的加工处理，只要保证两轴的轴向间距在耦合结构的补偿范围内，径向偏移量不超过0.2mm，角向偏移不超过1度，就能保证稳定的传动效果。安装过程中需要注意，顶丝的锁紧扭矩要控制在合理区间，避免扭矩过大导致铝合金轴套的螺纹滑牙，也不能扭矩过小导致运行过程中顶丝松动出现传动打滑。另外弹性缓冲块属于易损件，长期运行后如果出现磨损、变形、开裂的情况，可以单独更换缓冲块，不需要更换整个耦合结构，降低设备的后期维护成本。

在实际选型应用中，这类铝合金耦合结构不适合大扭矩、重载的传动场景，比如大功率输送机、重型机床的主轴传动这类工况就需要选择钢制的刚性或者大扭矩弹性联轴器，但是在中小扭矩、高速、需要频繁正反转的步进传动场景里，这类铝合金耦合结构的性价比与使用体验要远优于其他类型的连接部件。建模过程中对轴套的卡槽尺寸、缓冲块的配合公差、轴孔的公差带都做了精准的还原，轴孔的公差采用H7的基孔制公差，紧定螺钉的螺纹孔位置、深度都符合标准件的加工要求，不管是用来做设备的装配仿真、运动干涉检查，还是直接导出工程图做加工参考，都能满足结构设计人员的使用需求，不需要再额外做尺寸的修正与结构的调整。
