3D打印机用波顿管线夹与拉链领带组合件

　　在桌面级FDM 3D打印机的日常运维场景里，运动部件的管线排布一直是影响打印稳定性、设备整洁度的关键细节，尤其是采用远端送料结构的机型，波顿管、加热头供电线、温度传感线、风扇控制线等多组管线需要跟随X轴、Z轴做往复运动，若缺乏合理的固定与约束，很容易出现管线与机架剐蹭、运动过程中管线拉扯移位、打印头运动阻力增大等问题，轻则影响打印精度，重则导致管线磨损断裂、打印头撞机等故障。这款组合式固定件正是针对这类管线排布痛点开发，最初适配Cr-10机型的安装空间，也可灵活适配其他具备同类安装需求的桌面级3D打印设备。

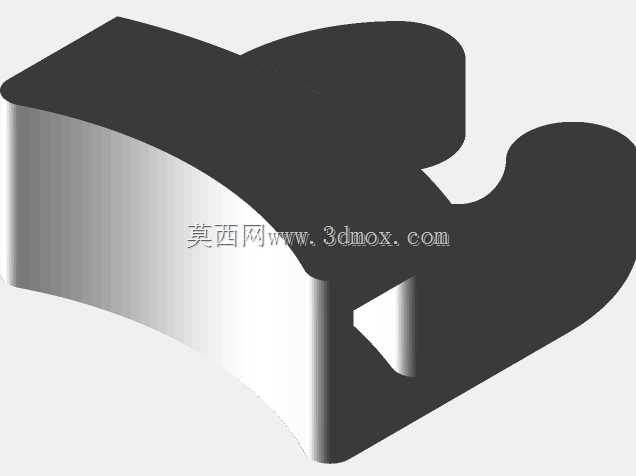

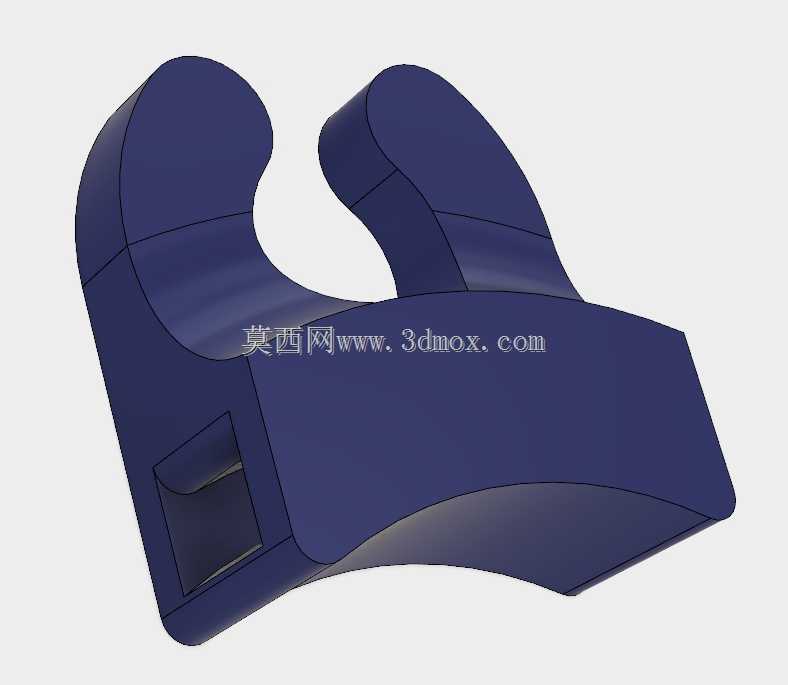

　　从功能特性来看，该零件集成了两类核心功能：其一为波顿管夹持结构，采用双C型开口卡槽设计，卡槽的弧度与常规4mm外径波顿管的外圆轮廓完全匹配，夹持区域做了微小的过盈量设计，当采用PLA等硬质塑料打印成型后，依靠材料本身的弹性即可将波顿管牢牢卡入卡槽，不需要额外的扎带或紧固件固定，同时卡槽开口处做了导向倒角，安装时只需稍用力按压即可将波顿管卡入到位，拆卸维护时也可直接抠出，操作便捷。考虑到波顿管在打印头运动过程中会产生小幅度的角度摆动，卡槽的夹持段做了一定长度的延伸，避免点接触夹持导致波顿管局部受力弯折，保证送丝路径的顺畅，减少送丝阻力波动对挤出精度的影响。

　　其二为线束收纳的拉链领带结构，零件主体的侧方设置了开放式的穿线腔，穿线腔的开口处设计了类似拉链止口的卡扣结构，可将多组供电、传感线束整理后压入穿线腔内，扣合卡扣后即可将线束完全约束在腔体内，避免线束散乱垂落。穿线腔的内部容积经过核算，可同时容纳3-4根常规线径的打印机线缆，腔体内壁做了圆角过渡处理，不会对线芯外的绝缘层造成割伤，长期往复运动也不会出现绝缘层磨损的问题。

　　在设计思路上，该零件采用一体化成型结构，没有额外的装配组件，打印完成后即可直接使用，不需要二次组装。整体轮廓做了全圆角处理，没有尖锐棱角，避免安装维护时划伤操作人员。零件的安装基准面为底部的平面，可直接通过3M双面胶粘贴在打印机X轴的铝型材滑块侧面，也可根据实际安装需求在底部预留的凹槽内加装磁铁，吸附在金属机架表面，安装位置可根据不同机型的管线走向灵活调整，不需要对原有设备做打孔、切割等改造。

　　从安装边界与尺寸控制来看，零件整体的外轮廓尺寸经过紧凑化设计，最大宽度不超过40mm，最大高度不超过35mm，安装后不会超出X轴滑块的运动边界，不会与打印机的机架、Z轴丝杆、打印平台等部件产生运动干涉。夹持卡槽的中心高度与常规Cr-10机型挤出头进料口的中心高度做了匹配，安装后波顿管从卡槽到进料口的段差控制在合理范围内，不会出现波顿管过度弯折导致送丝不畅的问题。穿线腔的出线方向做了斜向引导设计，线束从腔体引出后可顺着打印头的运动方向自然弯曲，减少运动过程中线束的弯折应力。

　　在实际使用过程中，该组合件可同时完成波顿管的固定与多组线束的收纳，让打印头区域的管线排布更加规整，运动过程中管线的晃动幅度大幅降低，既减少了管线对打印头运动的干扰，也能避免管线剐蹭到打印中的模型，提升打印过程的稳定性。对于采用PLA材料打印的该零件，安装时可借助材料本身的轻微形变能力，将夹持卡槽稍微撑开后卡入波顿管，卡入后材料回弹即可提供足够的夹持力，不需要额外拧紧紧固件，长期使用也不会出现松脱的问题。针对不同机型的安装需求，该结构的卡槽尺寸、穿线腔容积、安装基准面形状都可做参数化调整，适配不同外径的波顿管与不同数量的线束，具备较强的通用性。
