复古双翼塑料玩具飞机结构设计

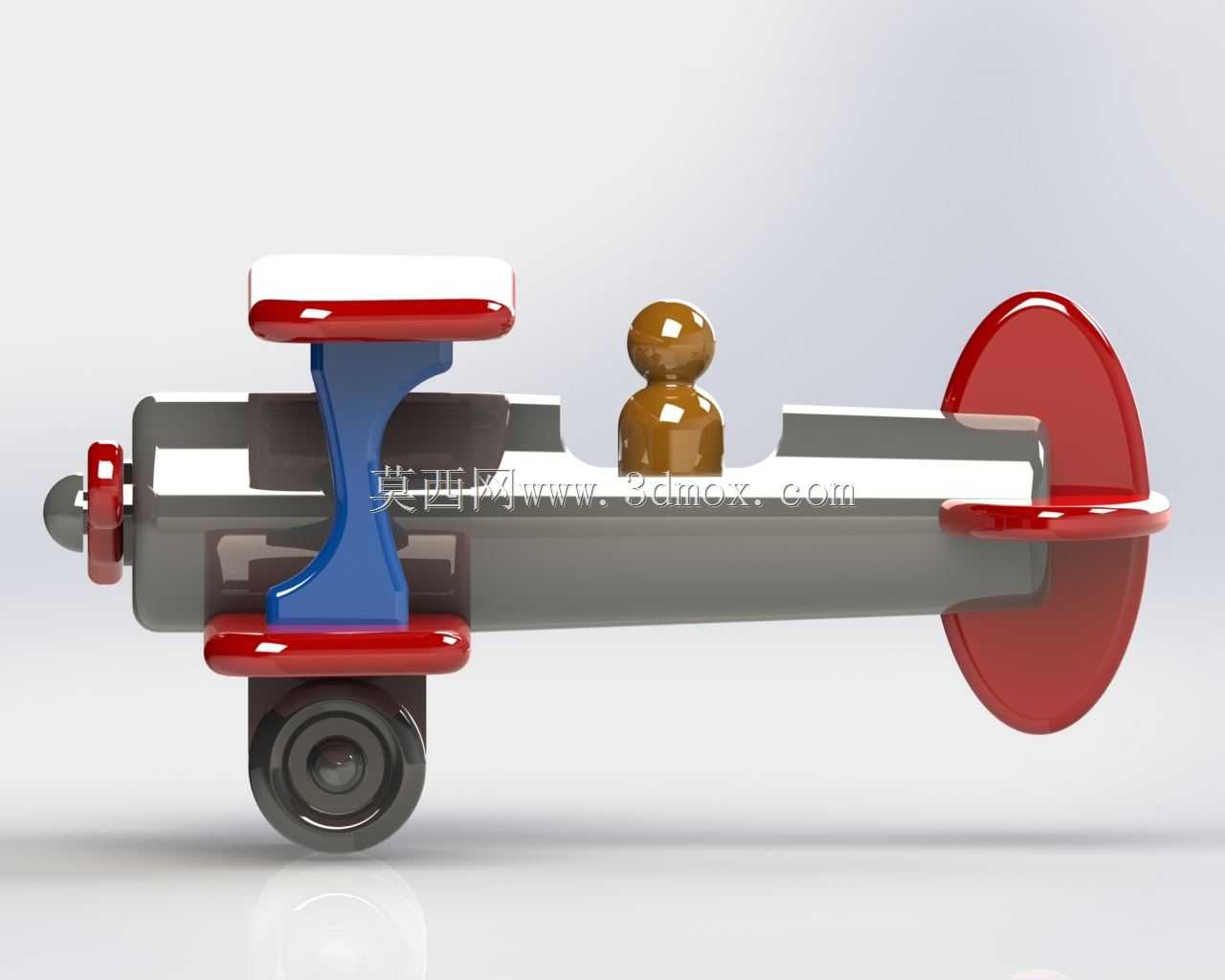

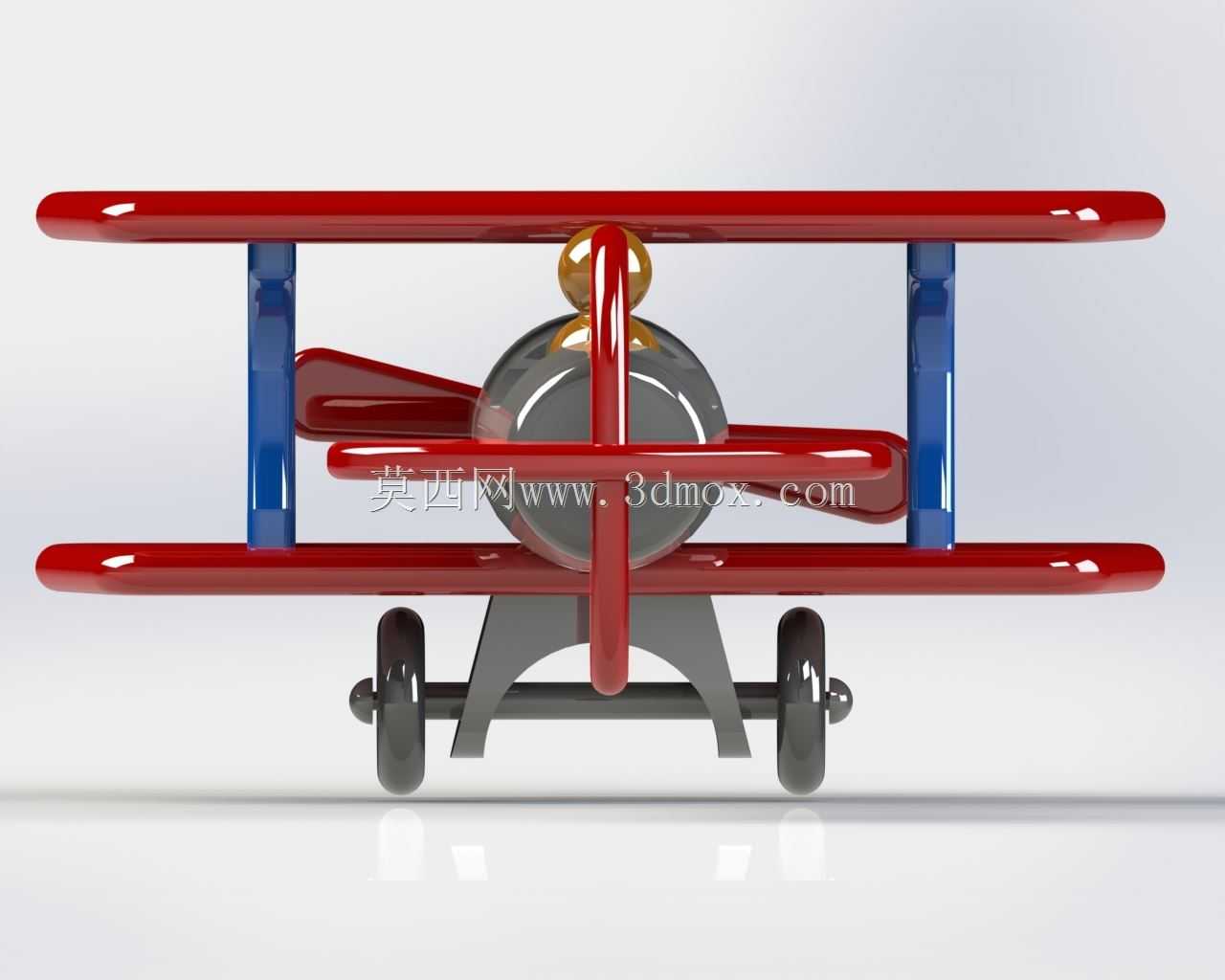

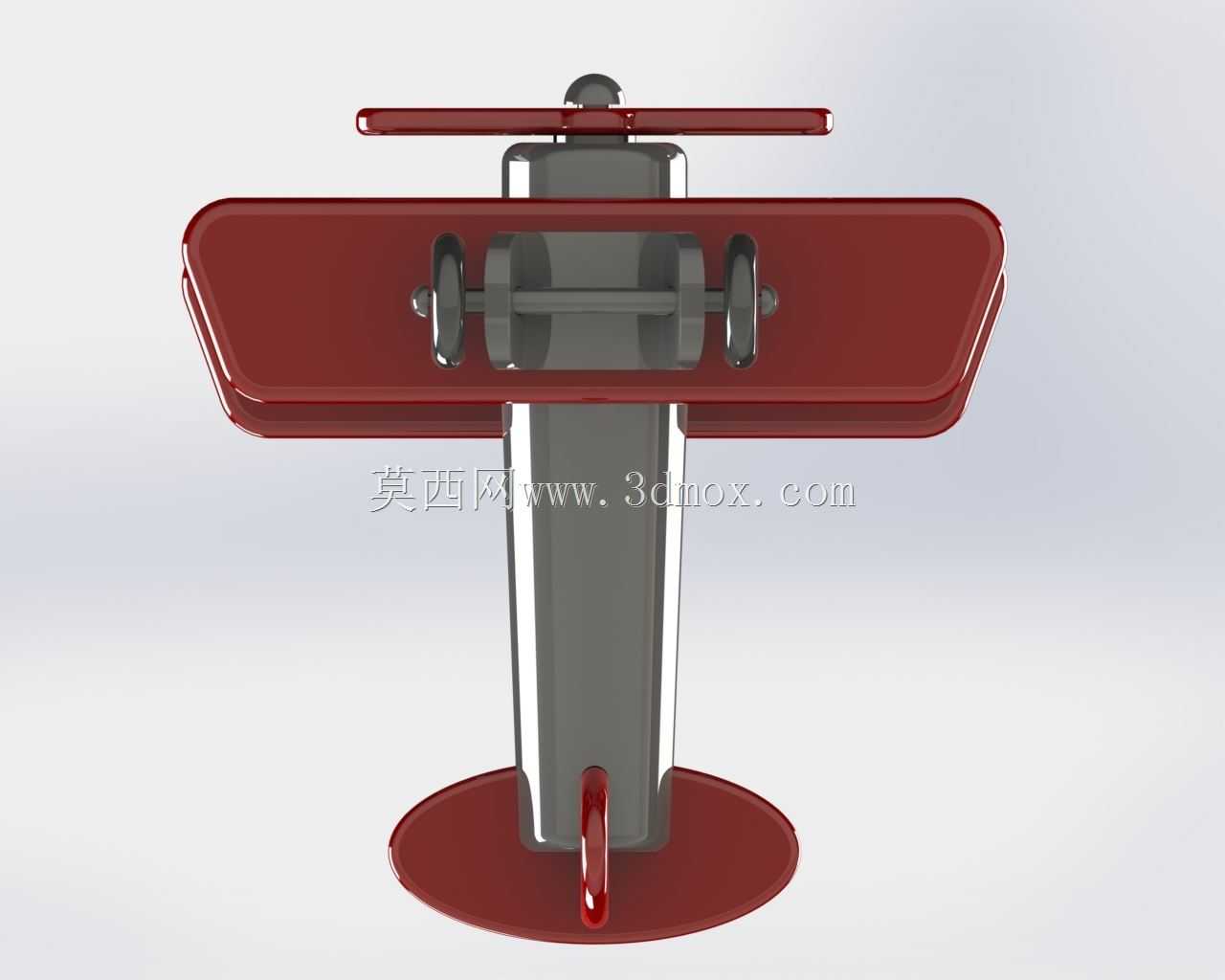

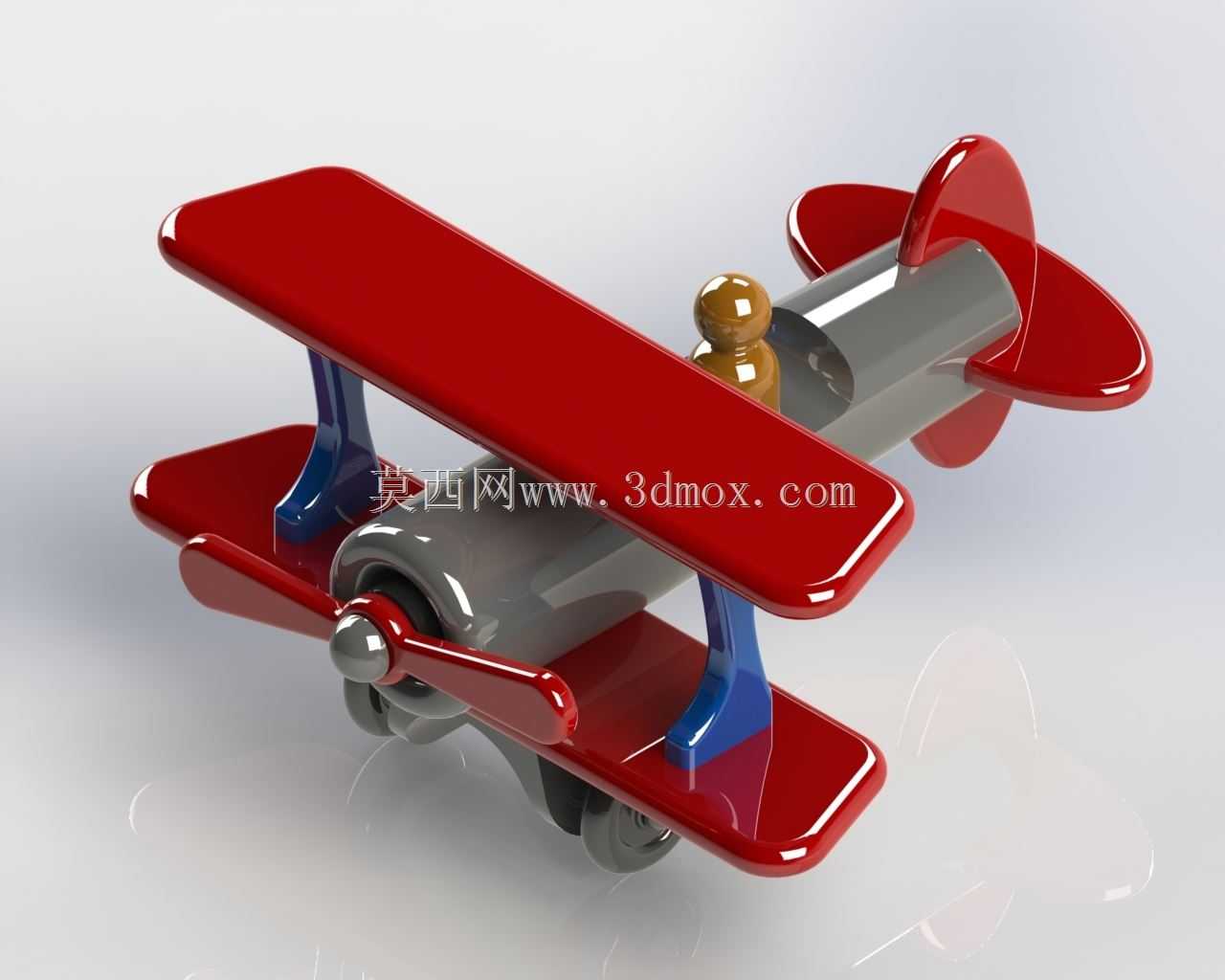

这款塑料双翼玩具飞机的设计，首先锚定低龄儿童玩耍与桌面航模摆件两类核心应用场景，在结构设计阶段就充分考虑了使用过程中的磕碰风险，整机所有外露棱边均做了R2以上的圆角过渡处理，避免尖锐边角划伤使用者。从功能特性来看，整机采用上下双翼的布局结构，上下机翼之间通过两根对称布置的蓝色支撑立柱完成连接，支撑立柱与上下机翼的连接位置设置了嵌入式卡扣结构，无需额外粘接或紧固件即可完成机翼部分的装配，既降低了生产环节的组装成本，也能在机翼受到外力挤压时通过卡扣的微小形变卸除冲击力，避免机翼直接断裂。机身主体采用筒状流线型结构，前部设置三叶螺旋桨结构，螺旋桨与机身前部的转轴采用间隙配合设计，手动拨动后可自由转动，还原真实螺旋桨飞机的视觉特征，同时转轴处做了防脱限位设计，避免玩耍过程中螺旋桨脱落造成误吞风险。机身上部设置了一体化的人偶造型装饰，人偶与机身采用同材质注塑成型，无需额外装配，减少了零散小部件的数量，符合玩具产品的安全设计规范。尾部采用垂直尾翼与水平尾翼一体化的结构设计，尾翼与机身尾部采用插接式连接，装配定位槽设置在机身尾部内壁，插接后配合卡扣完成固定，保证尾翼与机身的连接强度，即使从1米左右的高度自由跌落，尾翼也不会轻易脱落。起落架部分采用简化的轮式结构，两个后轮对称布置在机身下部靠前位置，起落架支腿与机身下部采用一体化注塑结构，轮子与支腿之间通过小直径转轴连接，轮子可自由转动，能够在平整桌面或地面上滑行，还原飞机的地面移动特性。从设计思路层面，整机优先考虑注塑生产的工艺可行性，所有结构均采用等壁厚设计，主体壁厚控制在2.5mm左右，避免壁厚不均导致的注塑缩痕、翘曲等缺陷，同时所有结构均设置了合理的脱模斜度，外观面脱模斜度不小于1.5°，内部装配结构脱模斜度不小于1°，保证注塑生产时能够顺利脱模，减少生产环节的不良率。外形尺寸方面，整机长度控制在120mm左右，上下翼展宽度控制在140mm左右，机身高度控制在70mm左右，整体尺寸小巧，适合儿童单手握持，也不会占用过多桌面摆放空间。安装边界层面，所有部件的装配公差均控制在±0.1mm以内，卡扣的配合过盈量设置为0.2mm，既保证装配后的连接牢固度，又不会因为过盈量过大导致装配困难，适合儿童在家长指导下自行完成简单的拆装互动。机身表面的色彩分区采用分色注塑工艺实现，红色机翼、灰色机身、蓝色支撑柱的色彩分界清晰，无需后续喷涂处理，避免了涂层脱落带来的安全隐患，同时也降低了生产过程的环保处理成本。螺旋桨部分同样采用红色塑料材质，与机翼色彩保持统一，前部的桨毂采用银色质感的塑料材质，提升整体的视觉层次感。在结构强度校核阶段，针对儿童玩耍时常见的摔落、挤压、掰扯等受力场景，对机翼支撑柱、起落架、尾翼连接位置等易损部位做了局部加厚处理，支撑柱与机翼连接位置的壁厚增加到3mm，起落架支腿与机身连接位置设置了三角形加强筋，在不显著增加整体重量的前提下提升了结构的抗冲击能力。整机重量控制在50g左右，即使跌落也不会砸伤儿童，也不会因为重量过大导致滑行时阻力过大影响玩耍体验。从实际使用的角度出发，这款产品既可以作为低龄儿童的益智玩耍玩具，帮助儿童认知飞行器的基础结构，也可以作为航模爱好者的桌面微缩摆件，还原早期双翼螺旋桨飞机的经典造型特征，结构设计上兼顾了生产工艺性、使用安全性与外观还原度，没有多余的冗余结构，所有结构设计都服务于实际使用需求与生产落地需求。
