宝德法兰输入轴输出齿轮减速机三维结构

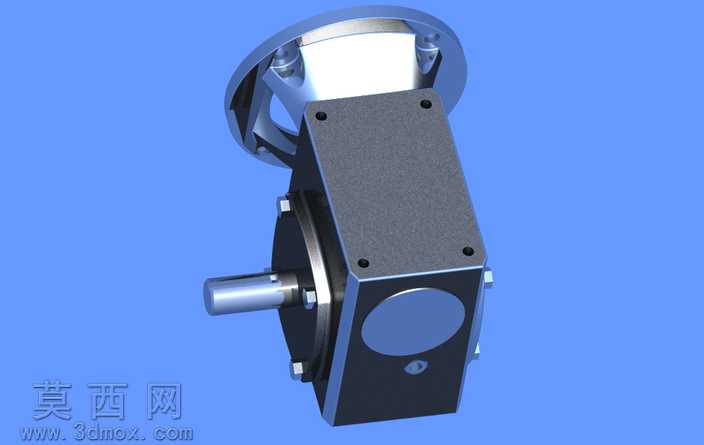

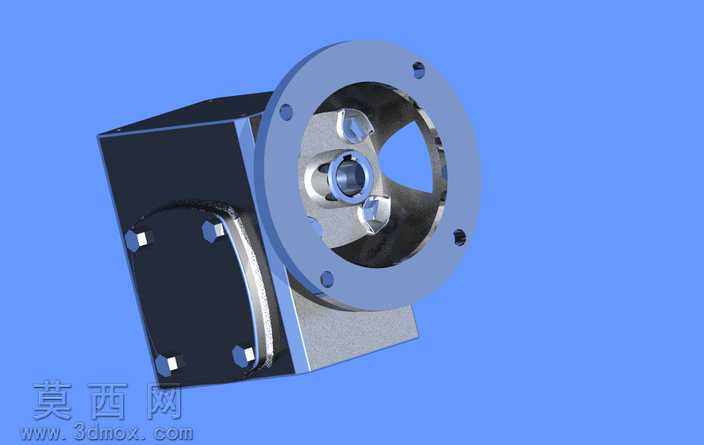

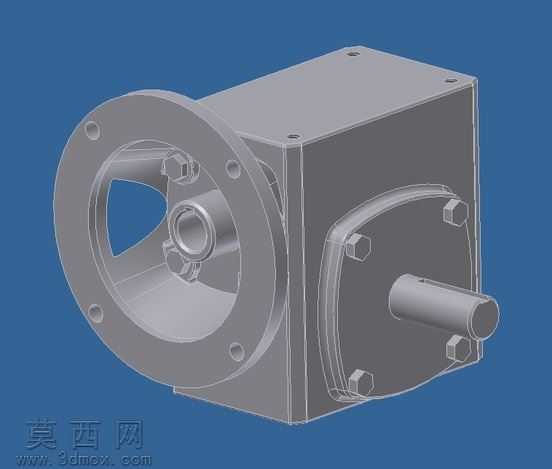

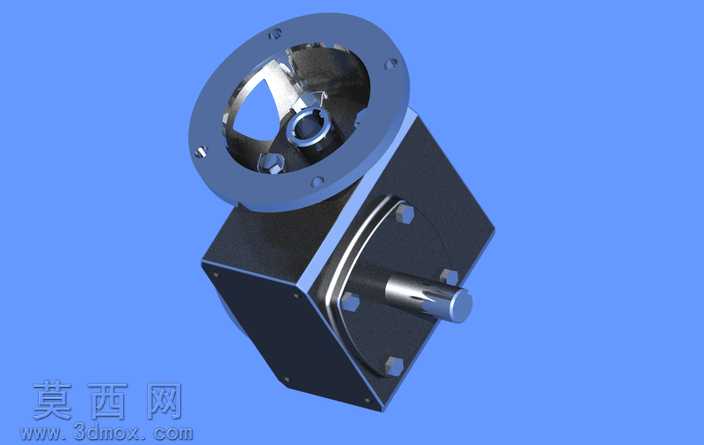

本作品为法兰安装式齿轮减速机的三维结构模型，建模过程严格参考美国宝德公司GY0133A02型号减速机的实体外形尺寸进行1:1还原，整体采用箱体式方正结构设计，输入端采用标准圆形法兰连接结构，法兰端面均匀分布安装定位孔，可直接与驱动电机端面对接实现同轴安装，有效缩减传动单元的整体安装空间。输出端采用单轴伸出式结构，轴段预留键槽安装位，可直接对接负载设备传递扭矩。模型完整还原了减速机的外部装配结构，包括箱体拼接面的紧固螺栓凸台、端盖定位结构、输入法兰的镂空减重区域、输出轴的轴肩定位特征，所有外部棱边均做了符合工业铸件标准的圆角过渡处理，还原了铸造箱体的真实工艺特征。材质渲染阶段，箱体部分采用哑光铸铁材质，还原铸件表面的细微磨砂质感，输出轴与法兰安装面采用调质钢的金属哑光质感，不同材质的区分清晰呈现各部件的装配关系，半透明线框展示模式可直观呈现箱体内部的腔体预留空间，清晰区分外部装配结构与内部腔体的边界。设计过程中优先保证外部安装尺寸的准确性，所有安装孔位、轴伸尺寸、法兰定位尺寸均与实物参数保持一致，可直接用于设备布局的干涉检查、安装工位的空间模拟场景，模型仅还原外部装配结构，未对内部齿轮传动副做细化建模，重点突出外部安装接口的结构特征，适配自动化设备布局设计、传动方案选型展示的使用需求，建模过程中对安装孔、螺栓凸台等特征做了参数化处理，可根据同系列不同型号的尺寸参数快速调整，生成对应规格的减速机模型，大幅提升同系列产品建模的效率。
