硬齿面蝶阀配套MF12型减速机结构设计

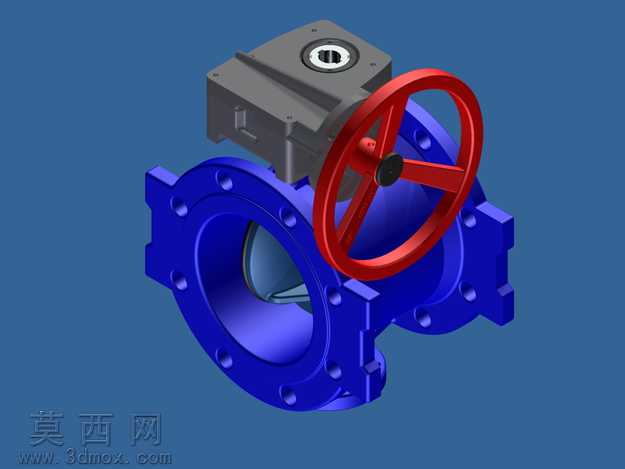

本作品为适配蝶阀工况设计的MF12型硬齿面减速机三维建模成果，建模阶段围绕阀门驱动的实际使用需求展开，首先梳理了手动阀门减速机的核心传动逻辑，采用蜗轮蜗杆传动结构实现大减速比输出，满足蝶阀启闭过程中低转速大扭矩的工况要求。建模过程中对各零部件进行了精准的参数化绘制：首先构建减速机的灰铸铁壳体，对壳体的安装法兰、轴承位、密封槽等结构进行细节还原，确保壳体与阀门法兰的安装孔位完全匹配，满足现场安装的同轴度要求；其次对内部的硬齿面蜗轮、蜗杆零件进行建模，齿面部分按照硬齿面传动的参数进行齿形绘制，还原硬齿面齿轮的高强度承载特性，同时对齿轮轴的键槽、轴承配合位进行公差适配的结构设计，保证传动部件的装配精度。手动驱动部分的红色手轮按照人机工程尺寸设计，轮辐采用三辐式结构，既保证操作时的握持受力合理性，也兼顾结构轻量化，手轮与蜗杆输入轴的连接采用键连接加锁紧结构，避免操作过程中出现打滑松脱。与阀门连接的蓝色蝶阀阀体部分，建模时还原了法兰连接的螺栓孔、阀座密封位、蝶板的回转结构，确保减速机输出轴与蝶板驱动轴的连接结构完全适配，可实现蝶阀0到90度的回转启闭动作。渲染阶段对不同部件赋予了贴合实际工业产品的材质：减速机壳体赋予灰铸铁磨砂材质，还原铸件的哑光金属质感；手轮赋予红色烤漆金属材质，还原工业设备操作件的醒目涂装效果；蝶阀阀体赋予蓝色烤漆铸钢材质，匹配工业阀门的常用涂装风格；内部传动件赋予合金钢光亮金属材质，区分加工件与铸件的视觉差异。整体装配过程严格按照实际装配顺序进行约束，对轴承、密封件、紧固件等标准件进行了完整装配，可直观展示减速机与蝶阀的配合关系，以及内部传动的动力传递路径，设计过程中充分考虑了手动阀门减速机的自锁特性，利用蜗轮蜗杆传动的反向自锁能力，避免蝶阀在介质压力作用下出现自行回转的问题，同时对减速比进行匹配设计，保证手动操作时的手轮力控制在合理范围内，适配工业管道蝶阀的启闭操作需求，整体模型结构完整，细节还原度高，可用于阀门驱动装置的结构展示、装配教学以及选型参考。
