拼图式益智互动解谜游戏装置结构

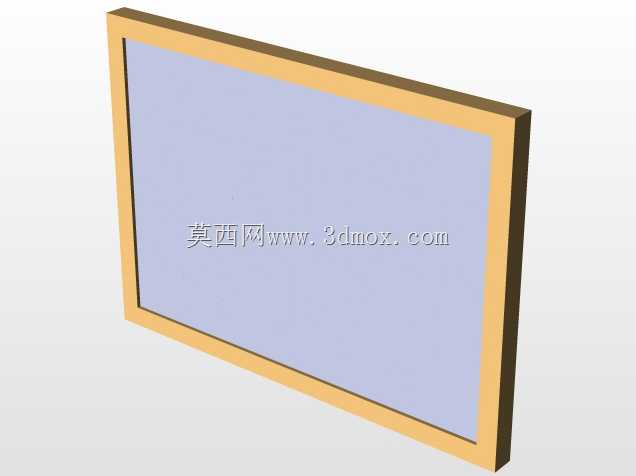

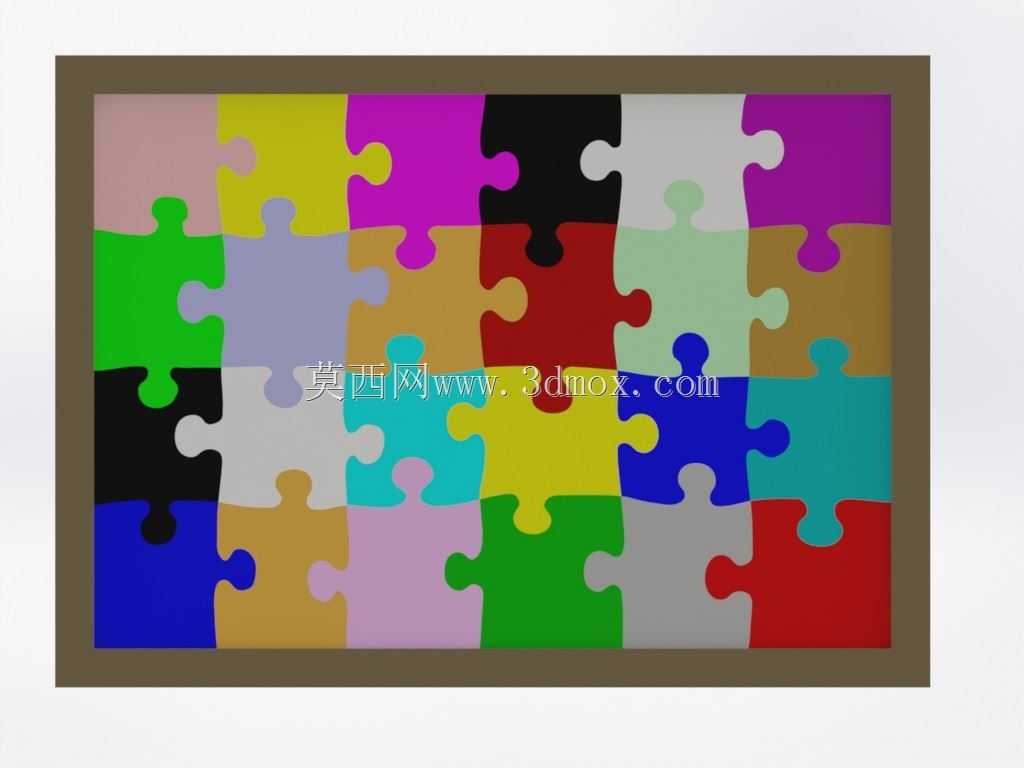

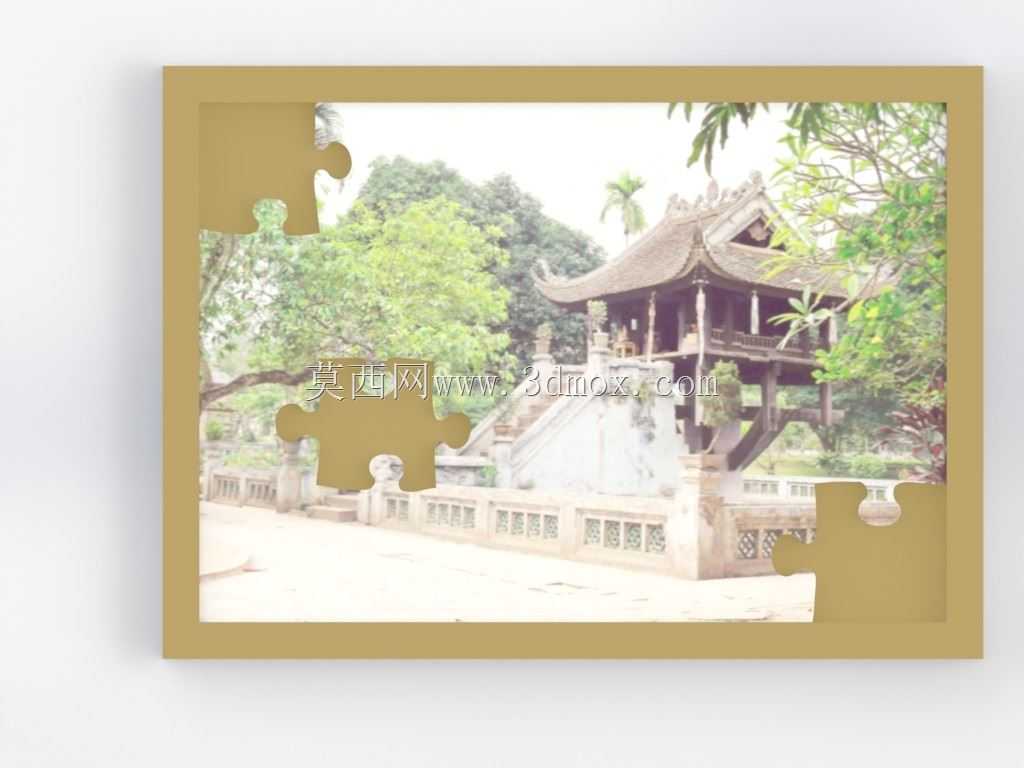

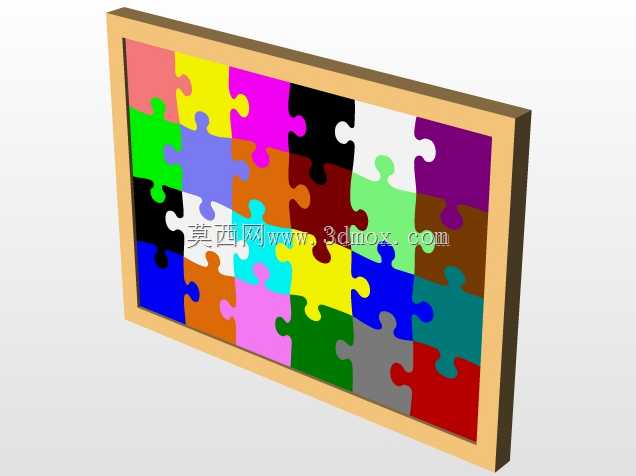

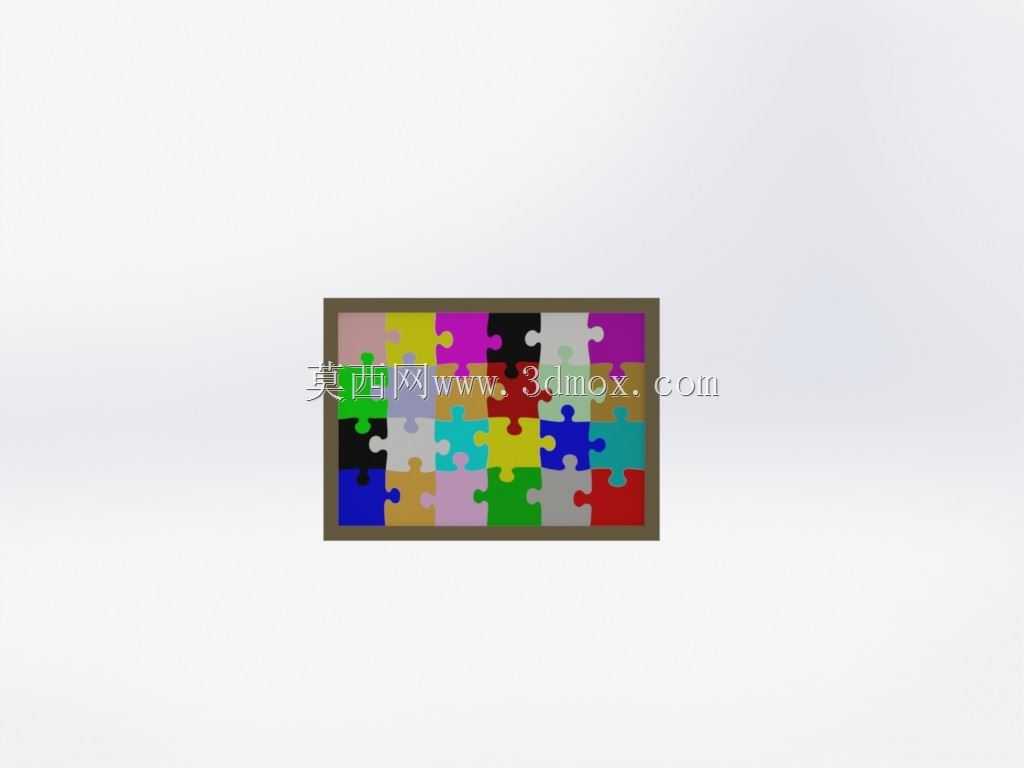

这套互动解谜装置的设计，最初是面向文旅场景的沉浸式互动展项需求落地的，区别于常规纸质拼图的一次性使用属性，整个结构采用模块化拼合逻辑，所有拼块的卡扣公差控制在0.15mm范围内，既保证拼合时的阻尼手感，又能避免长期使用后出现拼块松动脱落的问题。装置的承载载体采用仿实木相框式外框结构，外框的内槽深度预留了12mm的安装空间，除了容纳拼图拼块之外，还可以在背板位置加装压力感应模块，当所有拼块完全归位时，触发预设的声光反馈信号，适配景区打卡点、科普展馆互动区、青少年活动中心益智体验区等多个场景的使用需求。

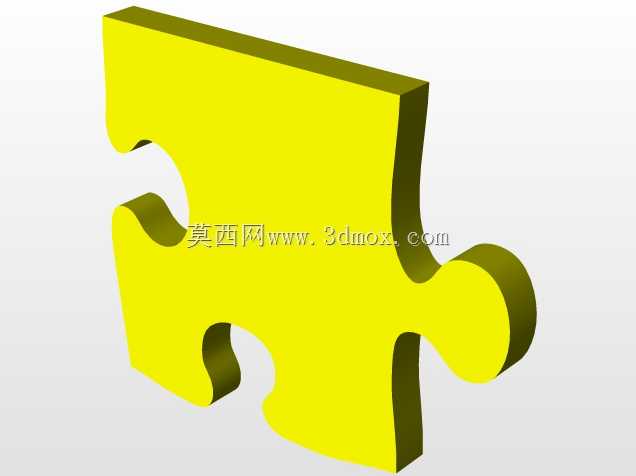

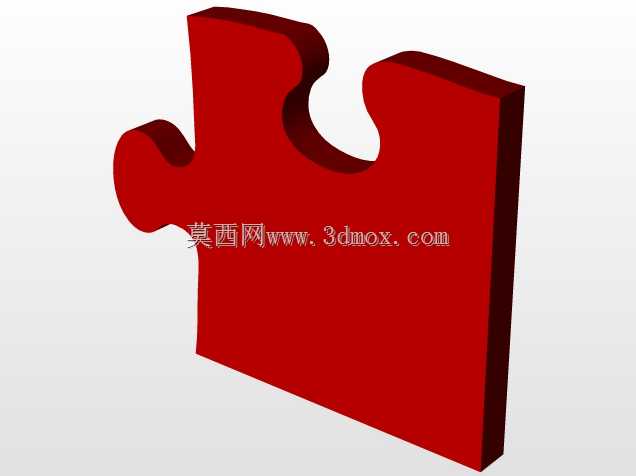

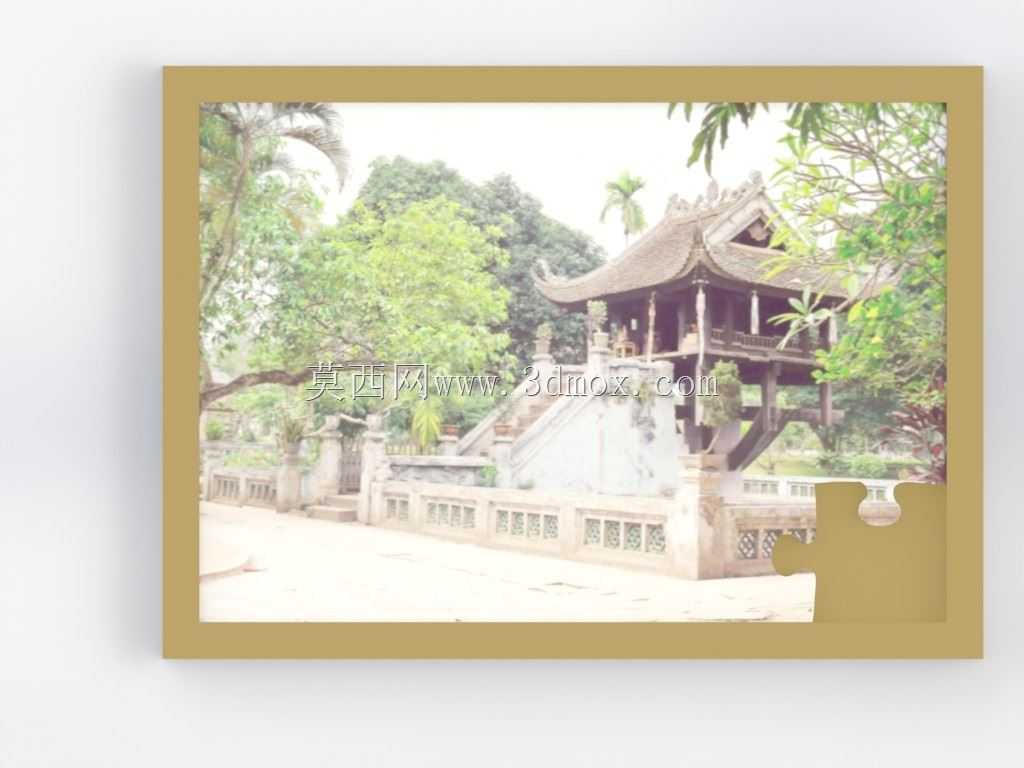

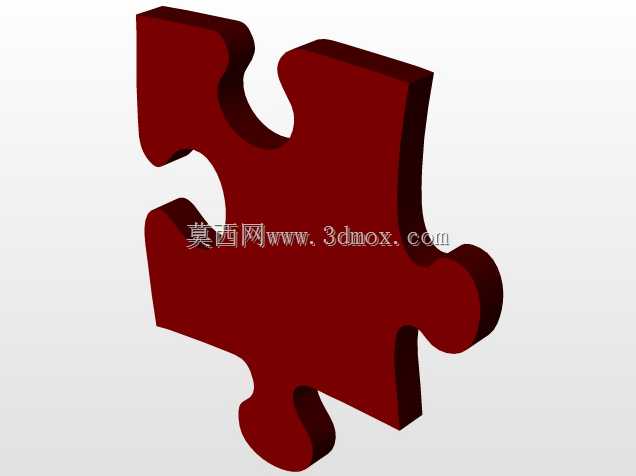

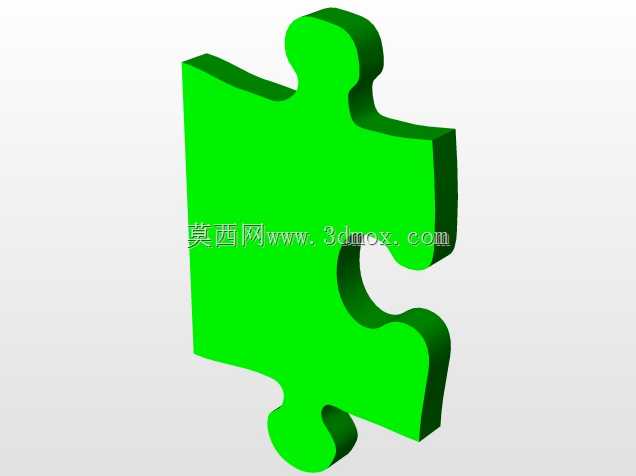

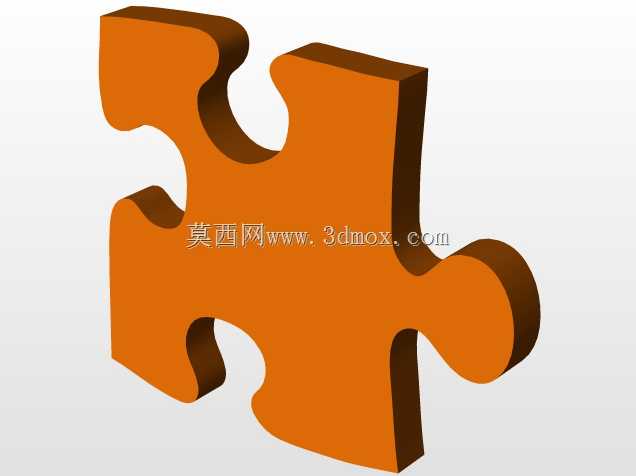

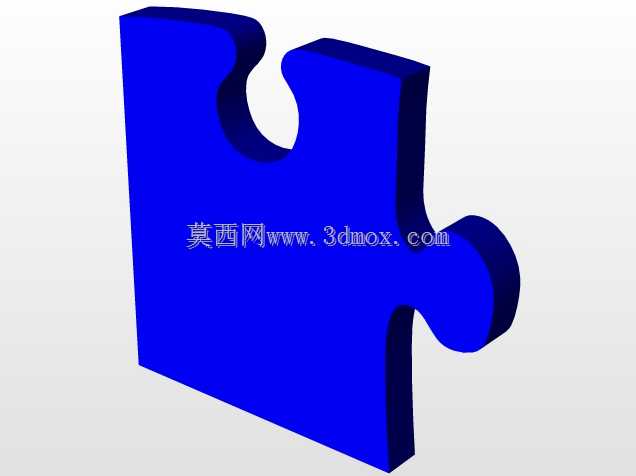

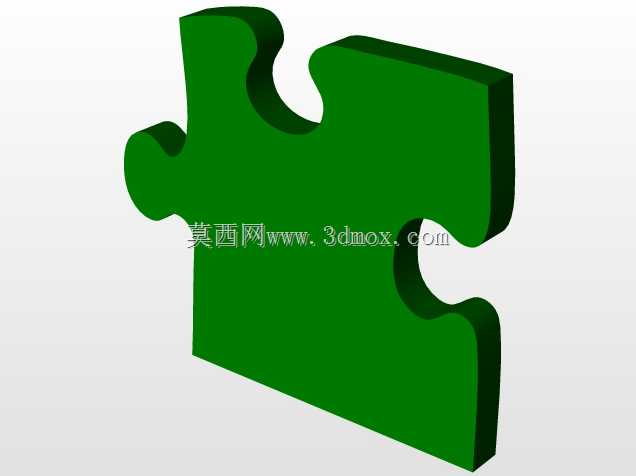

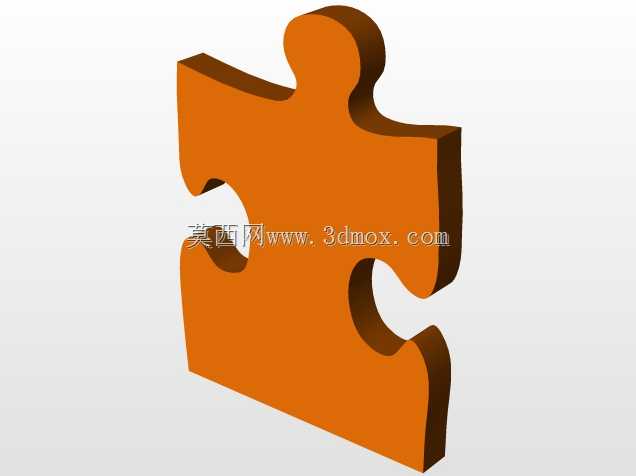

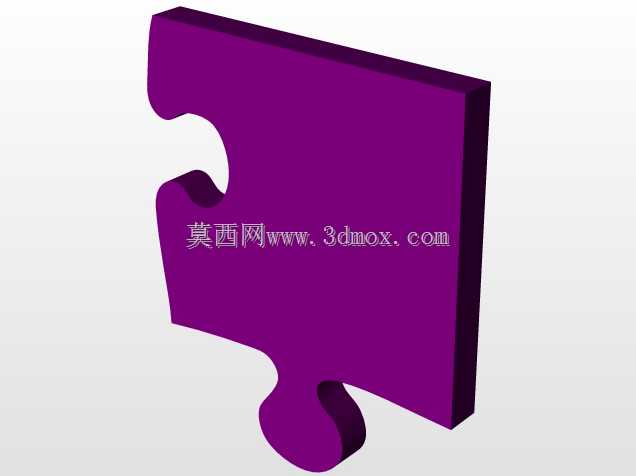

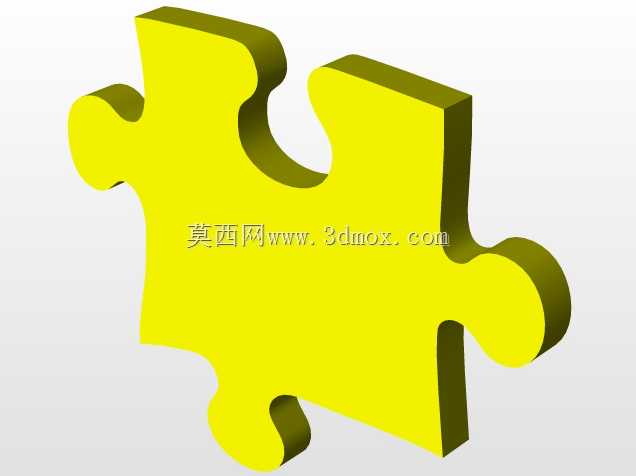

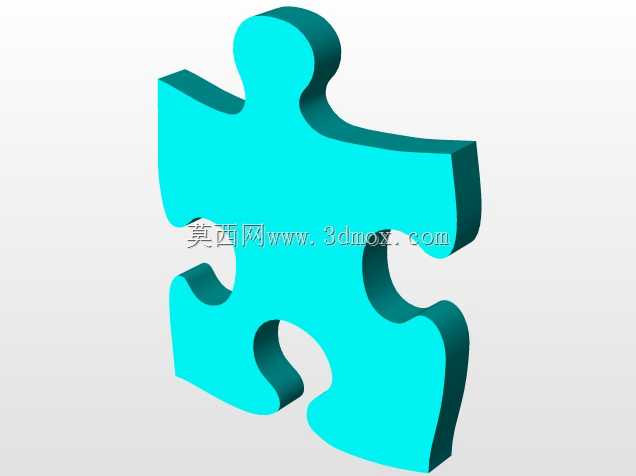

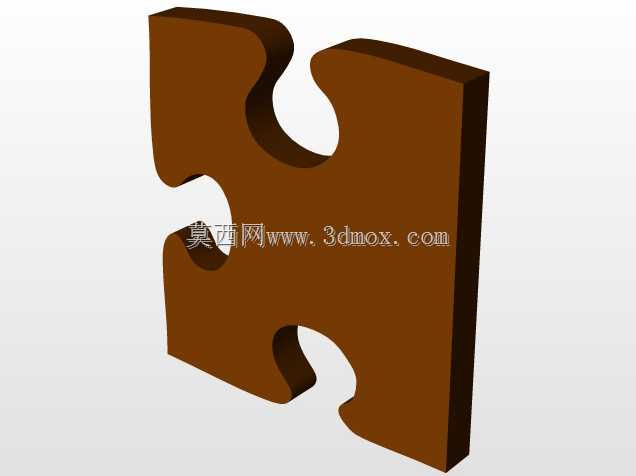

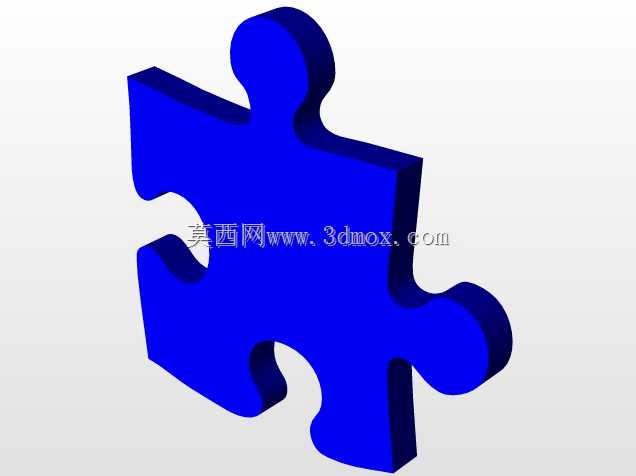

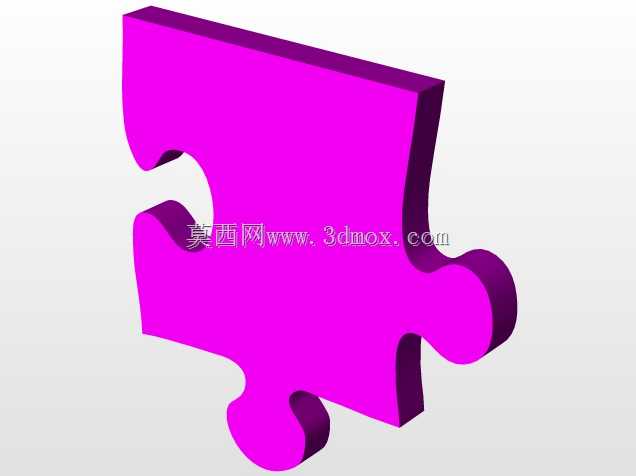

从功能特性来看，这套装置支持两种内容呈现模式，既可以使用静态实景图像作为拼图底图，也可以替换为半透明导光材质的动态画面载体，配合背板的LED点阵光源实现动态画面的解谜交互，拼块的边缘采用了非对称卡扣设计，每一块拼块的咬合结构都是唯一的，避免出现拼块错位误装的问题，同时拼块的手持位置做了0.8mm的内凹弧面处理，符合人体工学的捏取角度，长时间操作也不会产生硌手的不适感。设计过程中特意规避了常规拼图的等厚结构，拼块的背面做了2mm的减薄处理，既降低了整体结构的重量，也能在拼合时通过厚度差形成明确的到位反馈，不需要额外的定位标识就能判断拼块是否安装到位。

在安装边界的考量上，整个装置的外框尺寸可以根据使用场景灵活调整，常规落地款的外框整体尺寸控制在800mm*600mm范围内，厚度不超过35mm，可以直接壁挂安装在承重墙面，也可以搭配落地支架放置在开放互动区域，壁挂安装时的挂点位置设置在距离边框边缘120mm处，采用对称双挂点结构，单挂点的承重冗余设计为整体装置重量的3倍，避免长期悬挂出现脱落风险。如果是桌面款的小型装置，整体尺寸控制在300mm*220mm范围内，底部预留了防滑硅胶垫的安装槽，不需要额外固定就可以稳定放置在桌面，适配亲子互动、桌面益智游戏等场景的使用需求。

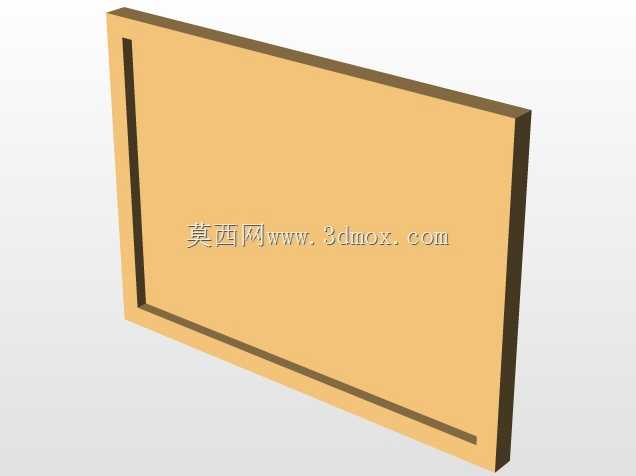

结构设计过程中，特意对拼块的活动间隙做了多轮验证，常温环境下拼块与外框内槽、拼块与拼块之间的单边间隙控制在0.1mm，当环境温度在-10℃到60℃区间变化时，材料的热胀冷缩量不会导致拼块卡滞或者间隙过大的问题，适配不同地区的室内外使用环境。背板采用快拆式结构，通过四个旋转卡扣与外框连接，不需要借助工具就可以快速更换底图内容，运维人员只需要旋转卡扣打开背板，就可以替换不同主题的拼图画面，整个更换过程不超过2分钟，大幅降低了展项运维的时间成本。拼块的材质选用耐磨损的工程塑料，表面做了细磨砂处理，既避免反光影响画面观看，也能减少长期触摸留下的指纹痕迹，日常清洁只需要用干布擦拭即可，不需要特殊的维护操作。

针对不同场景的定制需求，这套结构还预留了拓展安装位，在外框的侧边位置预留了标准的传感器安装孔，可以加装计数模块、计时模块，记录玩家的解谜时长，配合显示屏实时展示解谜进度，也可以加装NFC感应模块，当特定拼块归位时触发对应的讲解音频，实现解谜过程中的科普内容输出。拼块的卡扣结构做了圆角处理，没有尖锐的棱角，即使是低龄用户操作也不会出现划伤的风险，所有外露的结构边缘都做了R2以上的圆角倒边处理，符合互动类展项的安全设计规范。在结构强度验证阶段，对拼块做了10000次插拔拼合测试，卡扣位置的磨损量不超过0.02mm，完全满足公共展项高频使用的寿命要求，外框的边角位置做了加厚处理，即使受到轻微的碰撞也不会出现开裂变形的问题。
