钻石观测用台式放大镜支撑结构

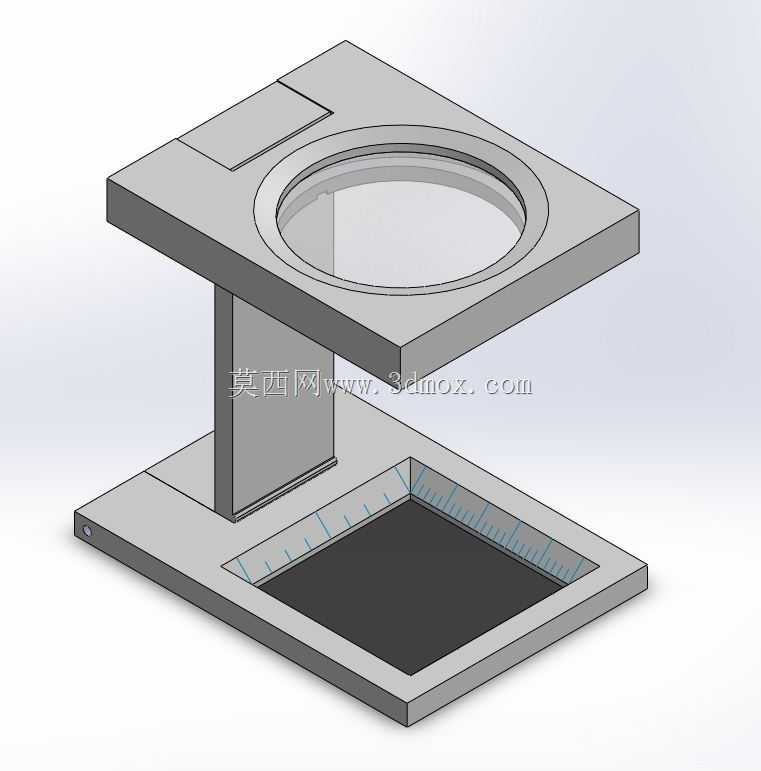

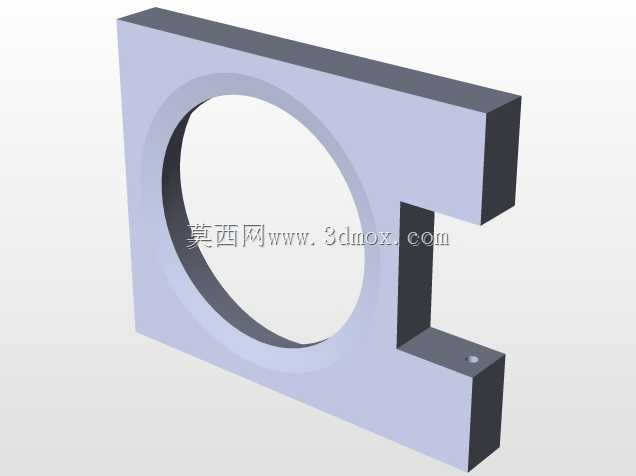

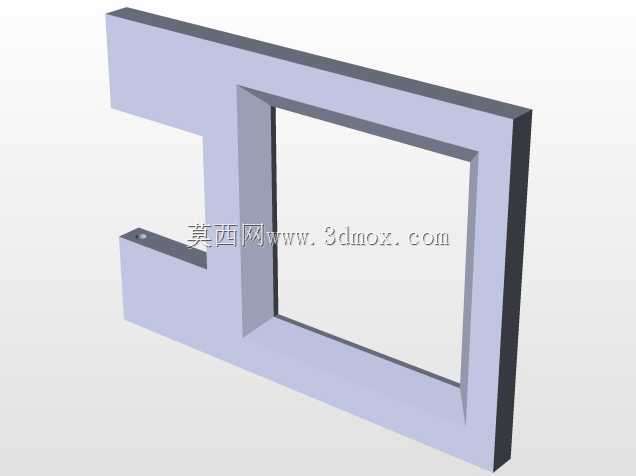

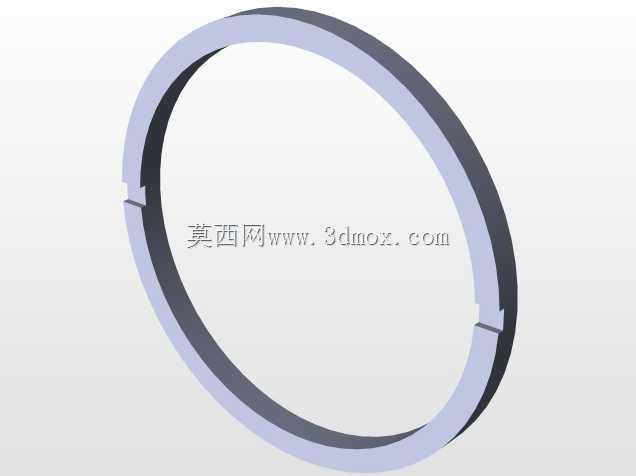

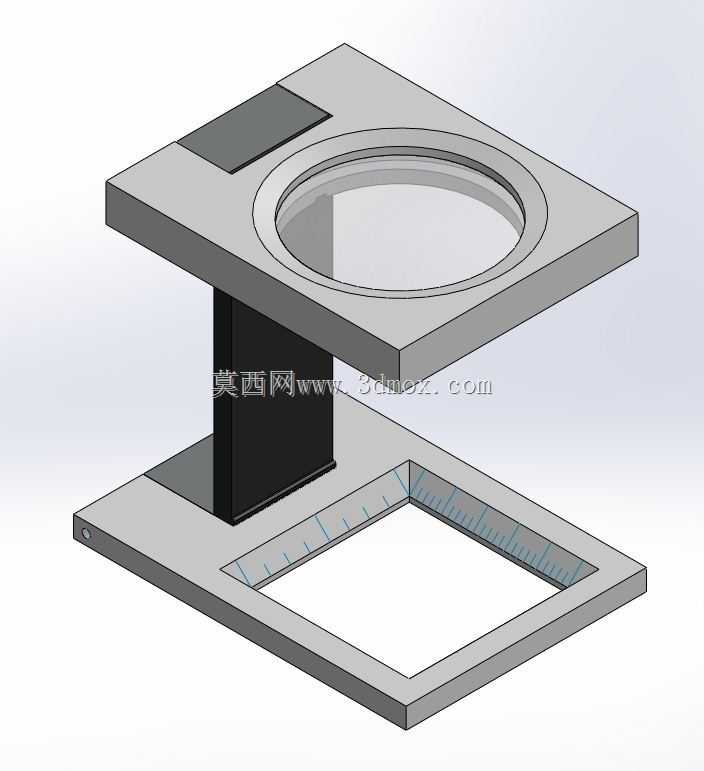

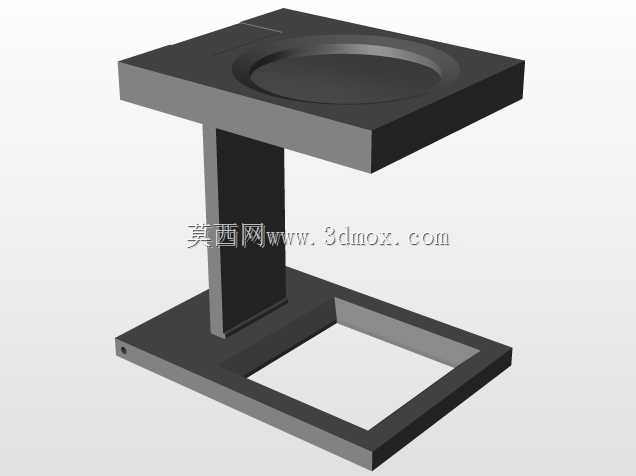

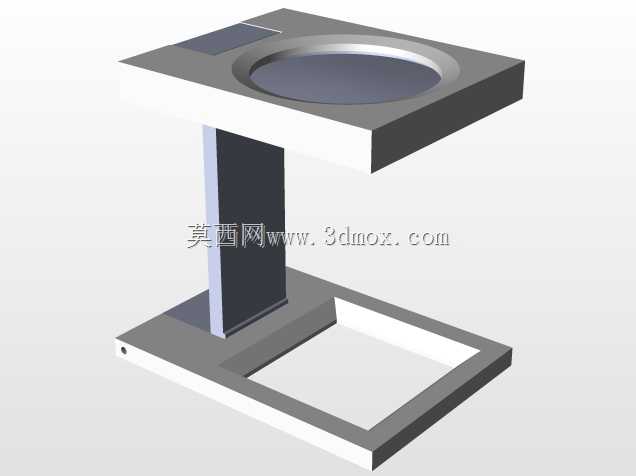

在珠宝检测、裸钻分级的日常作业场景中，这类带玻璃载台的观测支架是一线检测人员高频使用的辅助工装，区别于手持放大镜的操作模式，台式结构能解放检测人员双手，在转动钻石、核对腰码、观察净度特征时提供稳定的观测视野，避免手持抖动带来的观测误差。从结构设计逻辑来看，整体采用上下双层板式支撑架构，上层板预留圆形嵌装槽，用来固定高透光学玻璃镜片，槽位的台阶深度经过匹配计算，刚好承托玻璃边缘，不会出现镜片凸起刮擦待测钻石、或是凹陷积灰影响观测清晰度的问题，镜片选用高透低畸变的高级玻璃材质，大尺寸通光口径能覆盖更大的观测范围，检测时不需要频繁移动钻石位置就能覆盖冠部、亭部的大部分观测区域，大幅降低反复调整样品位置的操作频次。下层板设置内凹式置物平台，平台边缘集成刻度标线，检测时可以直接对照刻度快速估测钻石的毫米级尺寸，不需要额外拿取卡尺做初步测量，提升初筛环节的作业效率；置物平台做了哑光黑色表面处理，能减少环境光线的漫反射干扰，让钻石的火彩、内部包体特征在观测时更清晰，避免反光掩盖细微的净度瑕疵。中间的支撑立柱采用单立柱侧置布局，没有设置在载台正中间，不会遮挡下方的入射光线，不管是采用顶部透射光还是底部反射光观测，光线都能无遮挡穿过镜片到达观测位置，立柱与上下层板的连接位置做了加强筋过渡，避免长期使用后层板出现倾斜变形，保证镜片始终保持水平状态，不会因为结构倾斜导致观测视场出现畸变。安装边界方面，整体底座采用平板式结构，底部预留安装孔位，可以直接固定在检测工作台面上，也可以直接放置在桌面使用，整体占地面积小，不会占用过多检测台的操作空间，上层镜片的安装高度经过人体工程学匹配，检测人员保持正常坐姿时，视线刚好能垂直对准镜片中心，不需要刻意低头或者抬臂调整观测姿势，长时间作业也不容易产生视觉疲劳。结构上没有多余的复杂传动部件，所有板件均采用平整式设计，日常清洁时只需要擦拭板面和镜片即可，没有容易积藏灰尘的缝隙死角，适配珠宝检测场景对洁净度的要求，不会因为工装掉屑、积灰污染待测钻石表面。在实际使用过程中，这类支架还可以搭配不同倍率的镜片替换使用，上层的圆形嵌槽采用通用尺寸设计，不需要改动结构就能更换不同放大倍率的光学镜片，适配不同精度等级的检测需求，从裸钻初筛到精细净度分级都能覆盖。下层置物平台的内凹深度做了限位设计，放置钻石包装盒、待检测托盘时不会轻易滑落，检测过程中临时放置样品也更稳妥，避免小颗粒钻石滚落丢失的风险。整体结构的受力经过校核，上层板即使放置额外的辅助光源、小型显微附件，也不会出现弯折变形，支撑立柱的截面尺寸经过优化，在保证支撑强度的前提下尽可能缩小截面宽度，减少对侧方光线的遮挡，保证观测区域的光线充足均匀。
