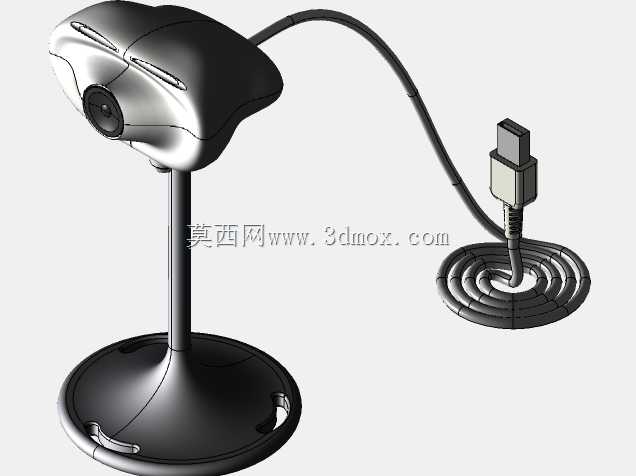

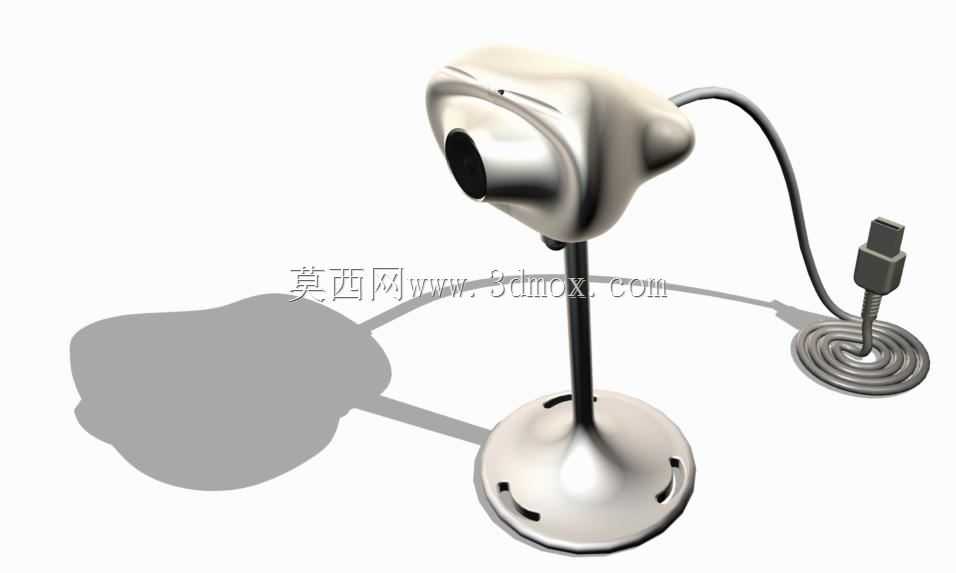

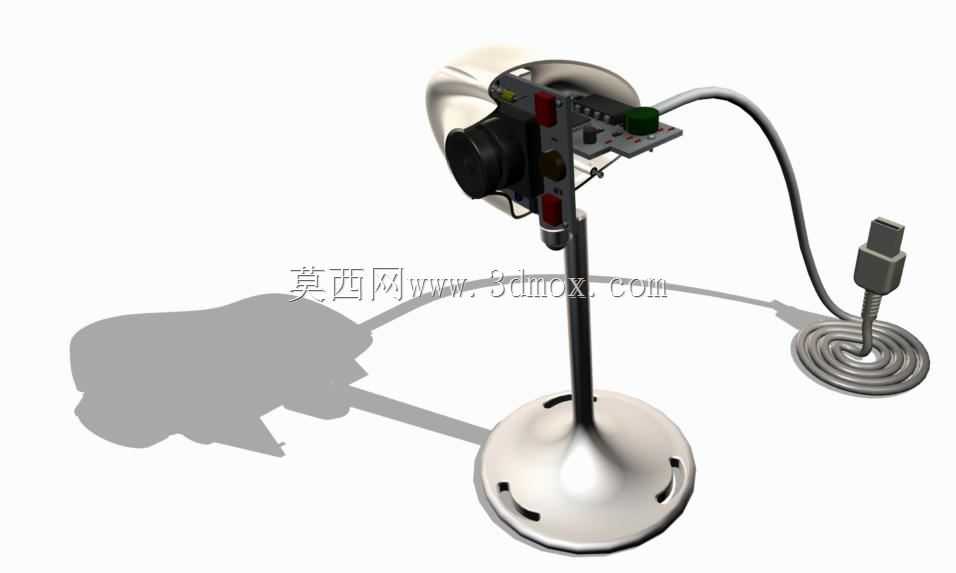

桌面立式可调节参数化网络摄像头结构

日常做桌面外设结构建模时，这类带立式底座的网络摄像头是很常见的消费电子通讯类产品，先从实际落地的应用场景拆解结构逻辑：这类设备主要覆盖个人桌面远程会议、居家网课视频采集、小型工位直播画面拾取、线下自助终端人脸核验配套影像采集几个核心场景，不同场景对安装边界、调节角度的要求差异很大，建模时需要把这些实际使用的约束条件全部融入参数化逻辑里。

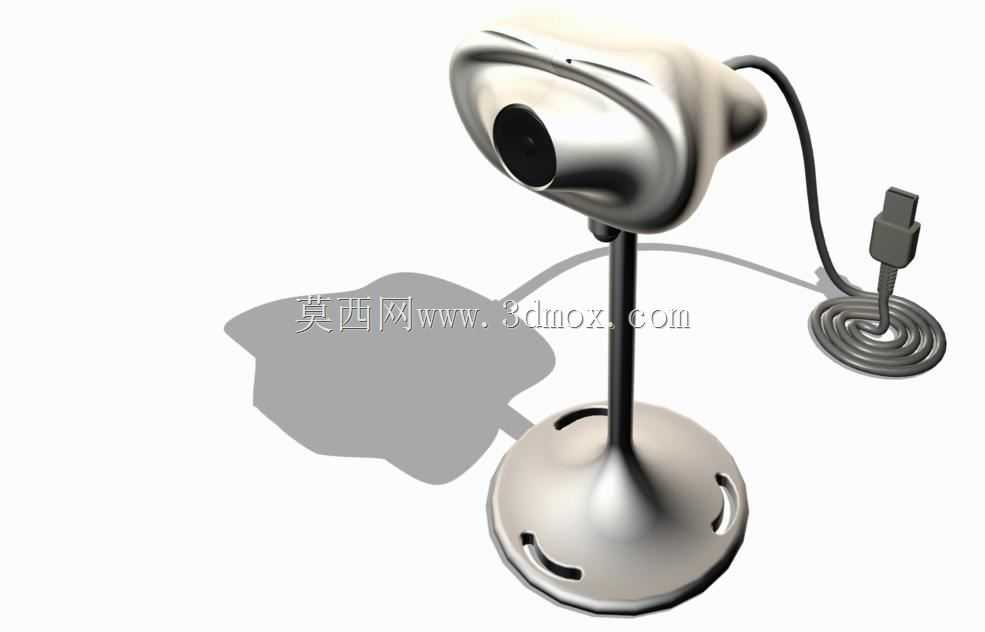

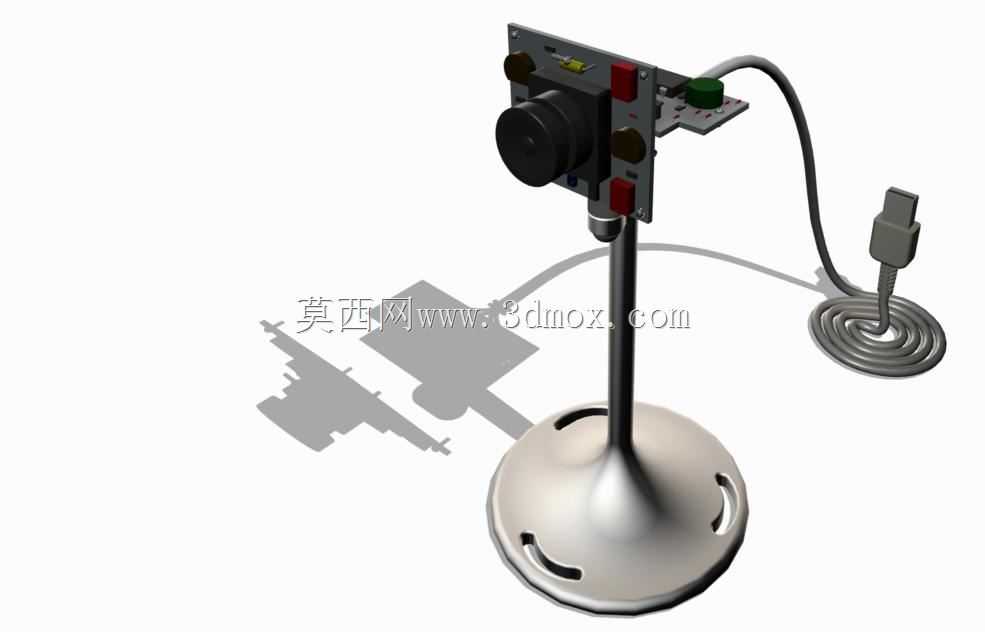

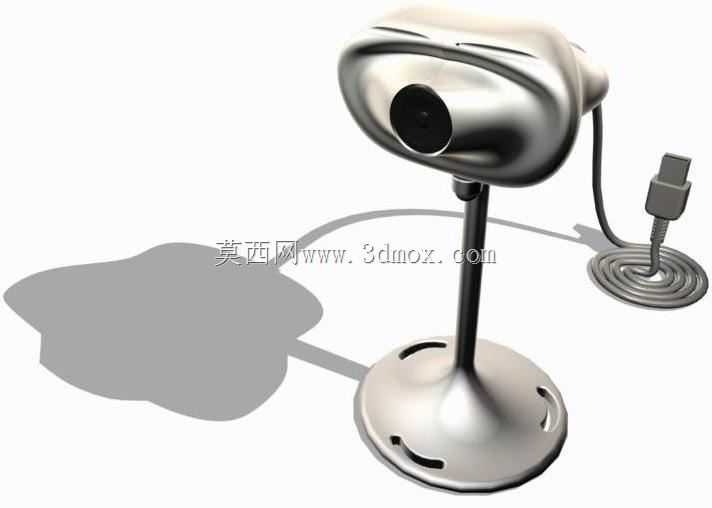

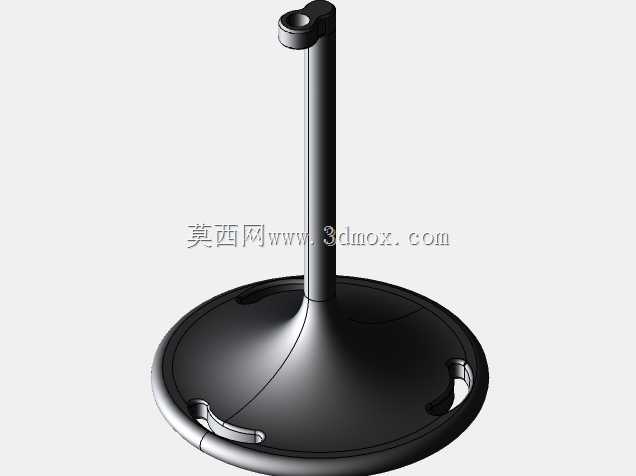

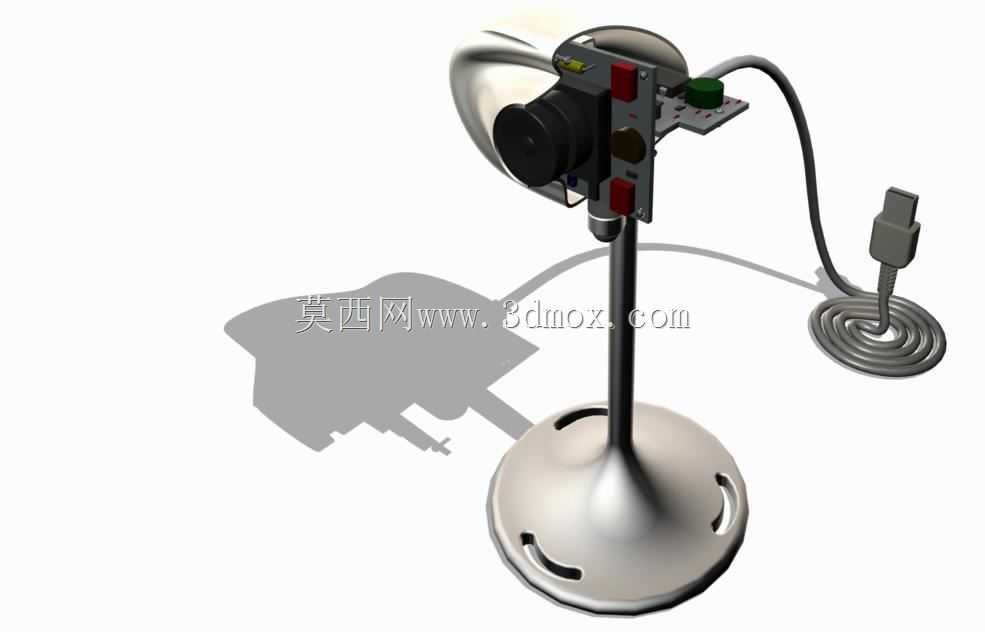

先看底座部分的设计思路，圆形配重底座是整个设备的安装基准，底面预留三个对称分布的安装孔位，既可以直接平放在桌面依靠自身配重保持稳定，也能通过M3规格的自攻螺丝固定在显示器支架扩展位、自助终端台面、工位隔板的预留安装面上，底座直径控制在70mm，整体厚度8mm，边缘做R5的圆角过渡，避免尖锐棱边划伤桌面或者操作人员，底座内部预留配重块安装腔，建模时参数化关联配重块的重量参数，当摄像头整体重心因为镜头角度调整发生偏移时，可直接调整配重块的厚度参数，保证设备在最大仰角状态下不会发生倾覆。

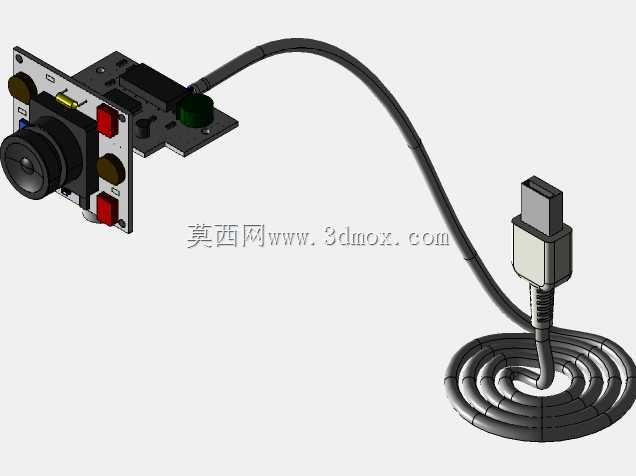

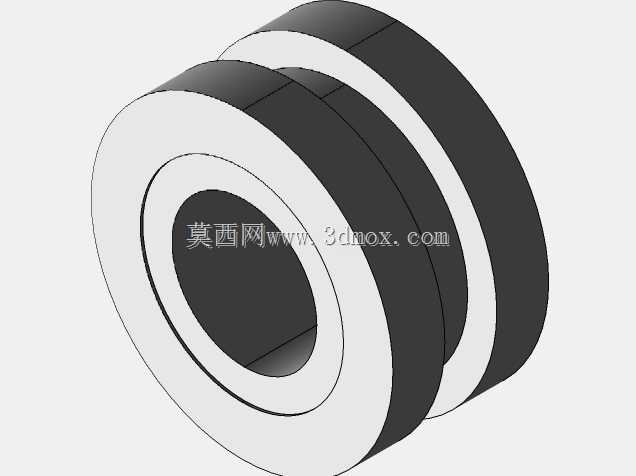

支架部分采用单杆立式可弯折结构，杆身直径8mm，总高度110mm，中间设置一个阻尼转动关节，关节的阻尼力矩参数可通过参数化界面直接调整，适配不同的调节手感需求——个人桌面使用时阻尼力矩设置在0.15N·m即可，调整角度后不会自行下坠；如果是工业自助终端场景，需要防止无关人员随意掰动角度，阻尼力矩可调整到0.4N·m，调整后位置保持力更强。支架和底座、镜头主体的连接位置都做了防转卡位设计，避免转动调节时连接部位发生松脱，走线从支架内部中空腔穿过，避免线材外露缠绕，USB线材长度预留1.2m，出线位置在底座侧面，做了防弯折的应力释放结构，反复弯折线材也不会出现线芯断裂的问题。

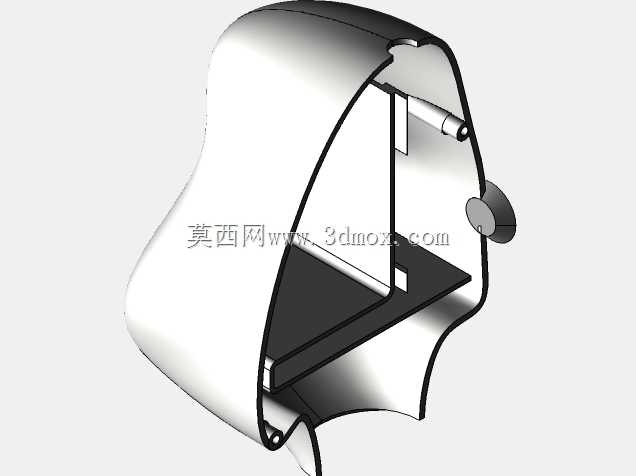

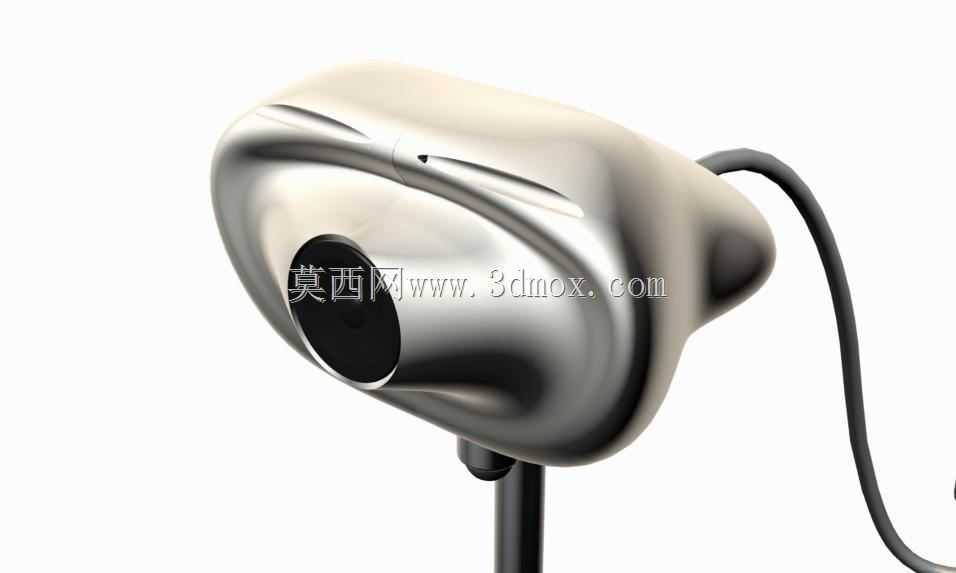

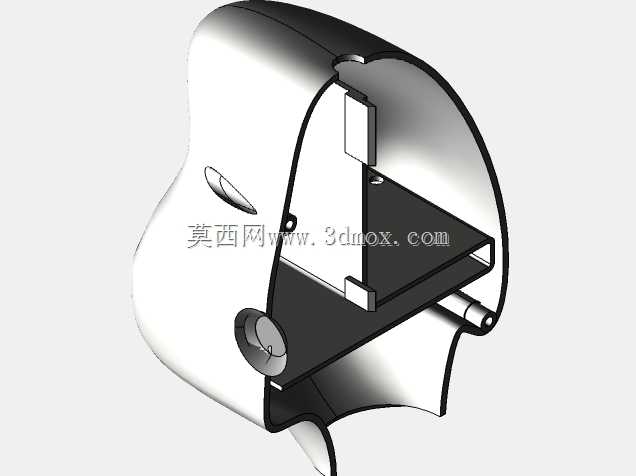

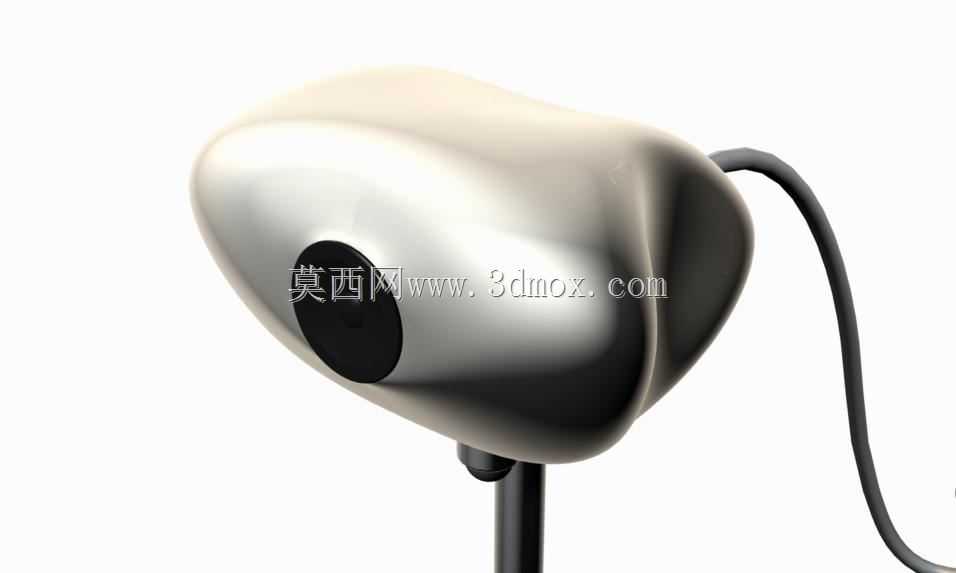

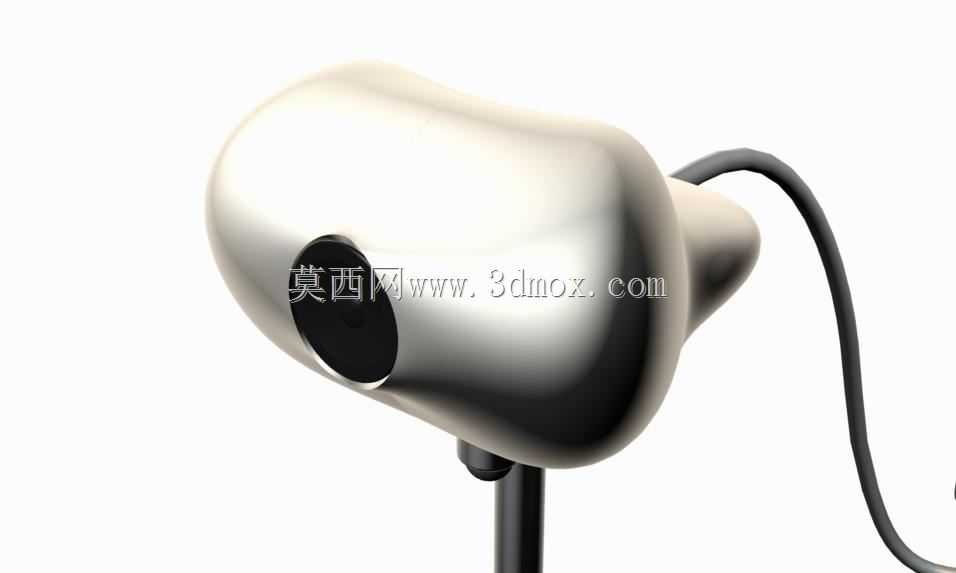

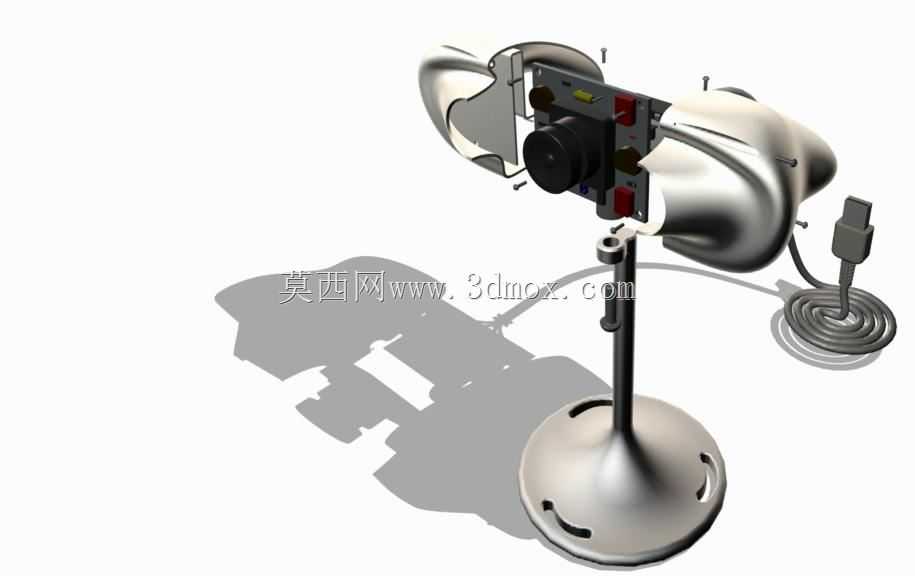

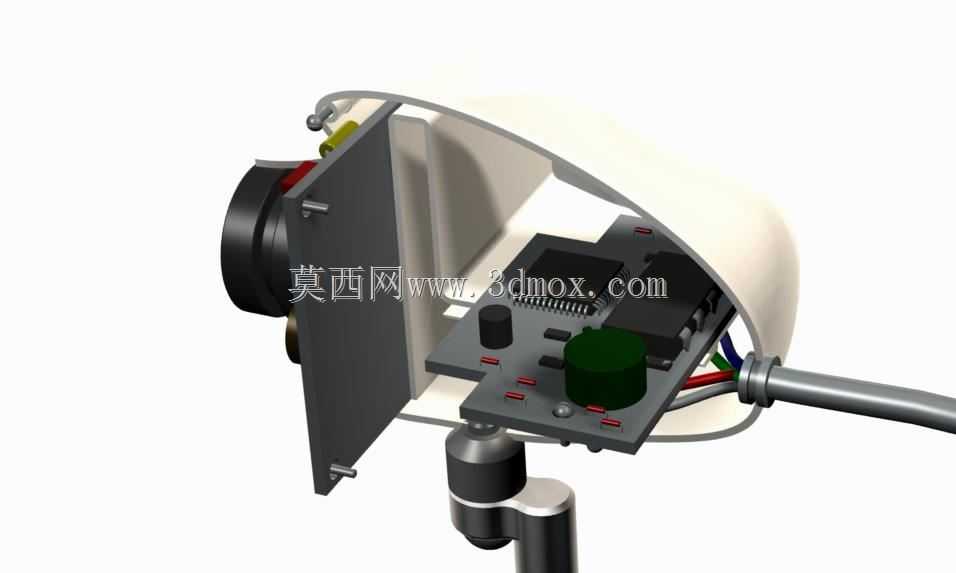

镜头主体部分采用流线型椭球造型，最大直径45mm，长度60mm，镜头居中布置在椭球前端，镜头视场角参数可通过参数化驱动调整，常规桌面使用场景下设置为78度视场角，刚好覆盖单人上半身的画面范围；如果是小型会议室多人参会场景，可直接调整参数将视场角扩大到120度，覆盖3-4人的参会画面。镜头主体和支架的连接位置设置水平360度旋转关节，配合支架中间的俯仰调节关节，可实现镜头朝向的全角度覆盖，不需要挪动底座就能调整到任意需要的采集角度。镜头外壳的壁厚统一设置为1.8mm，满足ABS注塑成型的工艺要求，外壳表面做哑光晒纹处理，避免桌面灯光反射影响画面采集效果，外壳上预留的拾音麦克风开孔位置做了防尘网安装槽，参数化关联开孔的直径和数量，可根据不同的拾音需求调整开孔布局。

建模过程中所有配合尺寸都做了参数化关联，比如底座安装孔的孔距、支架的高度、镜头主体的直径、转动关节的配合公差，调整任意一个参数时，整个装配体的相关特征都会自动更新，不需要逐个修改特征，能大幅缩短同系列不同规格产品的改型设计周期。比如要做适配壁挂安装的版本，只需要修改底座的安装孔位参数，将孔距调整为标准VESA壁挂孔距75mm*75mm，就能直接生成壁挂版本的模型，不需要重新绘制底座结构；如果要做更高支架的直播专用版本，只需要调整支架杆身的长度参数，同步更新内部走线的长度和配重块的重量参数，就能快速生成新的方案。

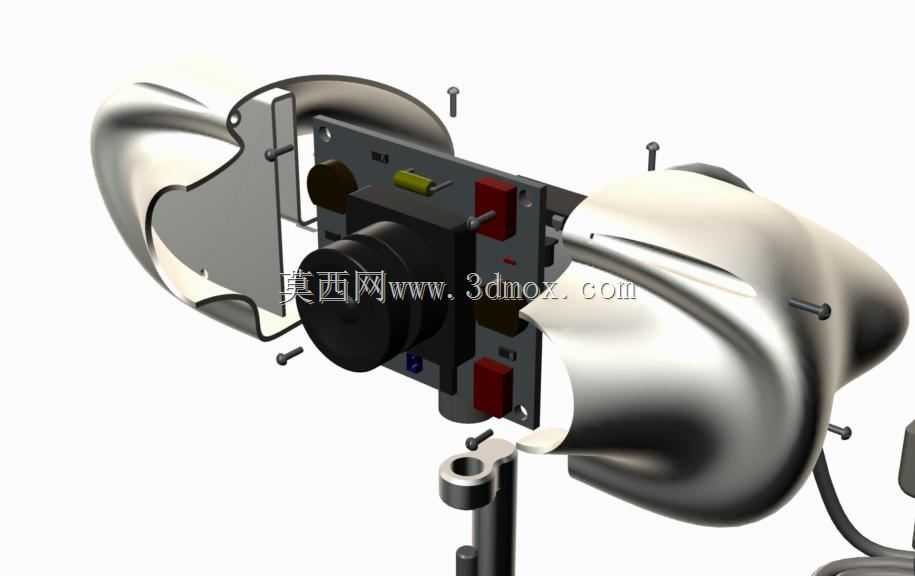

从实际选型的角度看，这类参数化模型可以直接对接结构手板制作，所有的壁厚、拔模角度、配合公差都符合注塑生产的工艺要求，不需要做二次结构修正，转动关节的阻尼参数、底座的配重参数都经过实际场景的校核，调整到任意角度都能保持稳定，不会出现点头、下坠的问题。线材的出线位置做了10mm长的应力释放槽，线材弯折角度超过90度时也不会被外壳棱边割伤，满足日常使用中反复调整角度的耐用性要求。镜头外壳的分型面设置在椭球的最大轮廓位置，注塑生产时不会出现明显的夹线，外观质量更容易控制，外壳的固定卡扣位置均匀分布在分型面内侧，装配时不需要打螺丝，卡扣的扣合量设置为0.8mm，既保证装配后的连接强度，也方便后期维修拆解。
