鼹鼠颚式夹持操作手柄结构设计

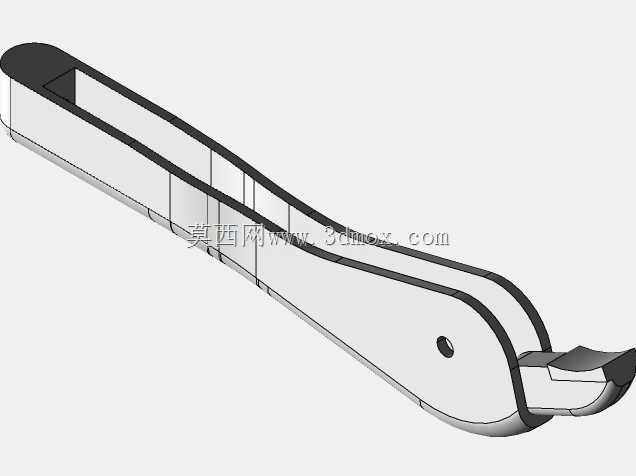

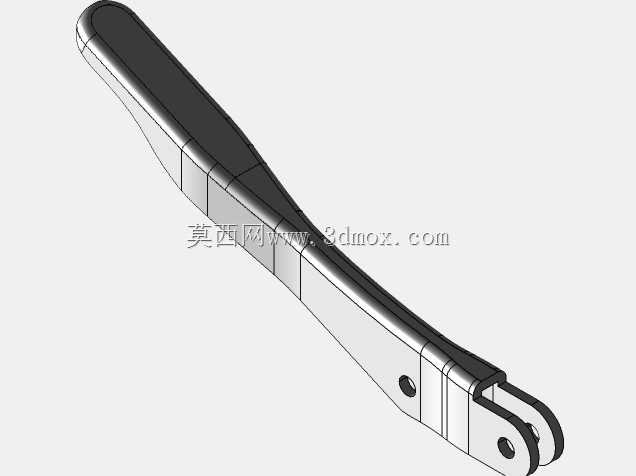

这款夹持操作手柄的结构设计，核心适配手动工装夹具、小型夹持设备的末端操作需求，在车间小批量零件装夹、工位辅助定位、便携夹持工具的场景中，这类手柄是直接传递人手操作力的核心部件，操作人员握持施力时的力反馈、握持舒适度直接决定了长时间操作的疲劳度，也影响夹持动作的锁紧可靠性。从结构设计逻辑来看，整体采用长杠杆式的力臂布局，握持段做了贴合手掌弧度的曲面过渡，没有尖锐棱角，避免施力时硌手，力臂长度经过受力核算，普通人单手施加200N左右的握持力时，前端夹持端就能输出足够的锁紧力，满足常规小型金属零件、塑料件的装夹固定需求，不会出现夹持力不足导致工件移位的问题。手柄主体采用分段式的结构设计，握持区域做了加宽加厚处理，既提升了握持时的接触面积，降低单位面积的压强，也能提升手柄整体的结构强度，在频繁施力、反复扳动的使用场景下，不会出现应力集中导致的断裂变形。靠近前端连接端的位置做了收窄过渡，同时预留了两个同轴的销轴安装孔，孔位的同轴度公差控制在0.02mm以内，保证和夹持机构的铰接件装配后，扳动过程无卡滞、无旷量，转动顺滑。安装边界方面，手柄整体的长度适配常规手动夹具的操作空间，不会因为力臂过长导致操作时和周边工装、工位台面产生干涉，前端铰接部位的厚度尺寸和通用夹具的连接耳片厚度匹配，不需要额外加工调整垫片就能直接完成装配，铰接孔的直径适配标准规格的圆柱销轴，装配时可以直接选用标准紧固件，降低配件采购和加工的成本。手柄的外形曲面做了连续的顺滑过渡，没有突变的台阶结构，一方面是为了握持时的手感，另一方面也能减少应力集中点，在反复承受扳动力的工况下，应力可以顺着曲面均匀分散，不会在台阶位置出现应力峰值导致结构开裂。表面的分色区域对应不同的功能段，深色的握持区域做了防滑的纹理处理预留位，实际生产时可以包胶或者做滚花处理，进一步提升握持时的摩擦力，即使手上沾有切削液、油污，也能稳定施力不会打滑。前端的U型连接叉结构，开口尺寸经过匹配设计，刚好能嵌入夹持机构的连接耳片，两侧的接触面做了平面度处理，装配后和连接耳片的侧面贴合紧密，扳动时不会出现侧向的晃动，保证夹持力的传递方向始终和设计的施力方向一致，避免侧向分力导致销轴磨损加快。从实际使用的场景延伸来看，这款手柄除了适配夹具类设备，也可以用在小型设备的舱门锁紧、工装的快速压紧机构、手动调节机构的操作端，只要是需要手动扳动实现锁紧、松开、调节动作的部位，都可以通过调整安装孔位的尺寸来适配，结构的通用性较强。设计过程中也充分考虑了加工工艺性，主体结构可以采用压铸或者精密铸造的方式成型，后续只需要对安装孔位、铰接接触面做少量机加工就能达到使用要求，加工成本低，适合批量生产，曲面的拔模角度经过合理设置，压铸生产时不会出现粘模、脱模困难的问题，成品的良率更高。在受力校核环节，针对手柄最容易出现断裂的力臂中段位置，做了加厚的筋条设计，从握持段一直延伸到前端连接叉位置，形成连续的加强结构，在承受最大操作力的时候，中段的变形量控制在0.1mm以内，不会因为弹性变形导致夹持力损失，也不会出现永久变形影响后续使用。手柄的边缘全部做了R角倒钝处理，没有锋利的飞边棱角，即使操作时手快速划过也不会造成割伤，符合手动操作件的安全设计要求。
