适配GT3皮带的HTD3M正时铝皮带轮组件

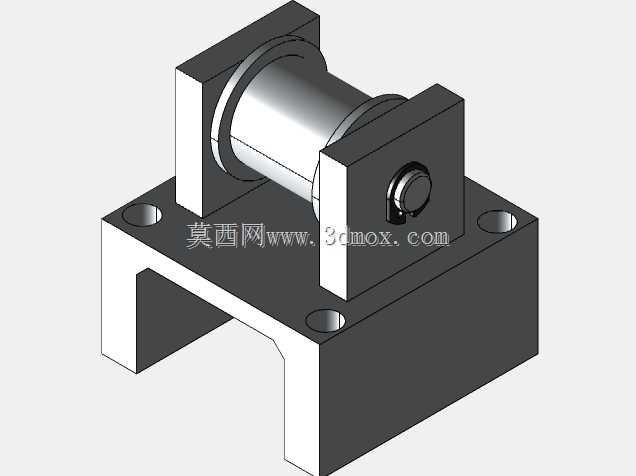

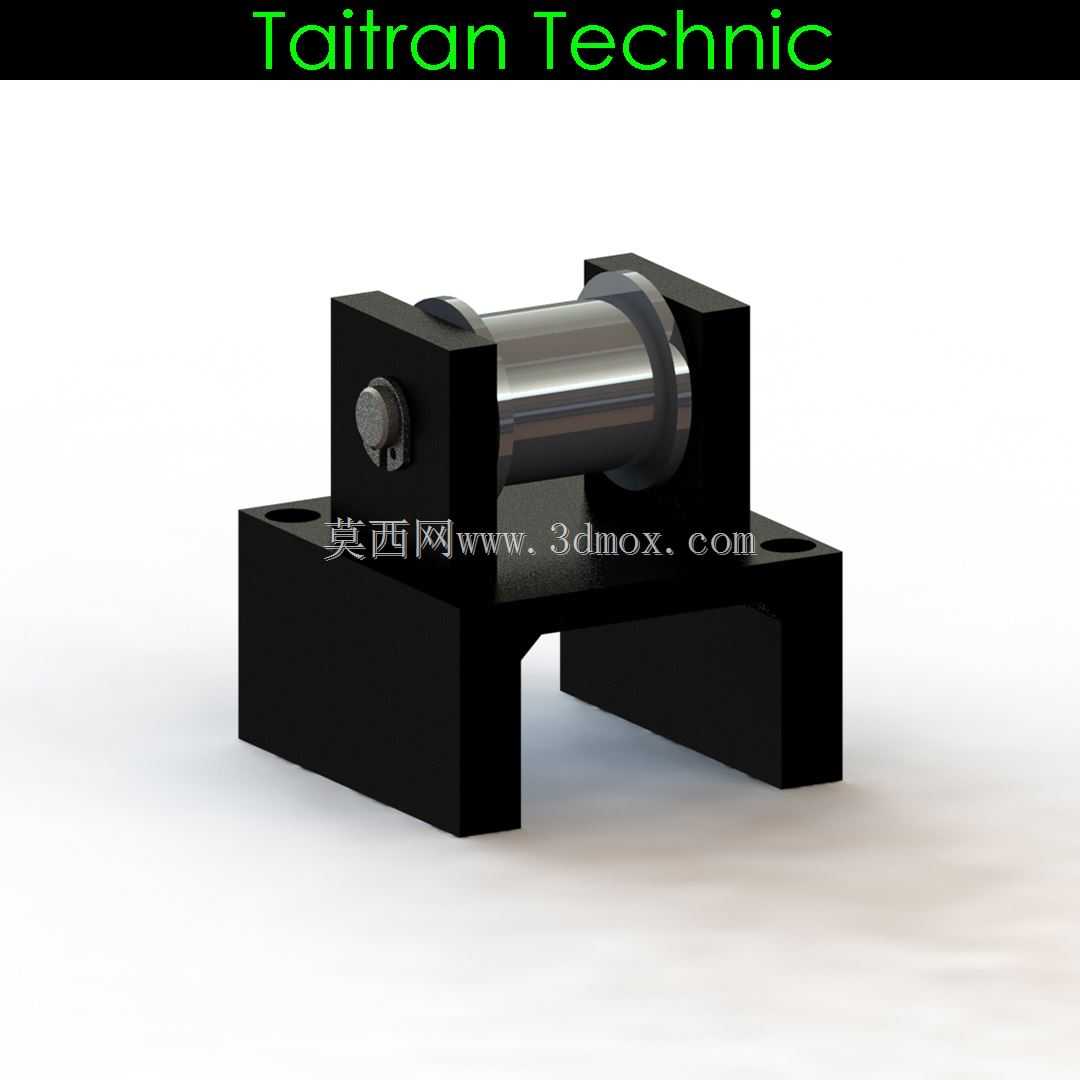

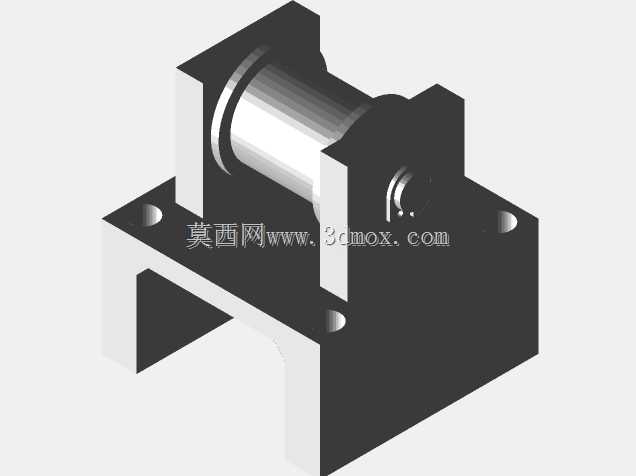

做传动结构设计的工程师大多碰到过同步带轮选型卡壳的情况，尤其是桌面级制造设备的传动端，既要兼顾传动精度，又要控制安装空间，还要匹配现有皮带规格，很多现成标准件要么台阶尺寸不对，要么扭矩冗余不足，装上去要么晃量太大丢步，要么负载稍高就跳齿。这款铝制同步带轮组件，就是针对这类小空间高扭矩传动场景做的适配设计，核心解决GT2皮带轮在高负载工况下扭矩储备不足的问题，专门匹配15mm宽GT3同步带，带轮台阶厚度控制在3mm，和同系列的配套带轮形成成对传动副，整套组件的安装底座做了一体化的支撑设计，不需要额外搭配轴承座固定，直接通过底座上的四个安装孔就能锁在设备安装面上，省掉了单独设计支撑座的步骤。

从实际使用场景来看，这套组件最先落地的适配场景是桌面级FDM3D打印机的X/Y轴传动端，之前不少DIY机型用GT2皮带轮做高速打印时，一旦打印头移动速度超过200mm/s，加上打印耗材挤出的反向阻力，很容易出现皮带跳齿导致的层纹错位，换成这套带轮之后，因为HTD3M齿形的啮合接触面积比GT2大近40%，配合15mm宽的GT3皮带，额定传递扭矩能提升60%左右，高速移动下的传动啮合更平稳，不会出现高速丢步的问题。除了3D打印机之外，小型数控雕刻机的主轴进给传动、台式激光切割机的横梁移动传动，也能直接套用这套组件，这两类设备的传动负载比桌面3D打印机更高，尤其是雕刻机做金属软材铣削的时候，进给方向的切削阻力波动大，普通小规格同步带轮很容易因为啮合间隙大出现震刀纹，这套带轮的支撑轴和轴承做了预压装配设计，径向窜动量控制在0.02mm以内，能抵消大部分切削带来的径向震动。

设计思路上没有做多余的花哨结构，整体走的是实用优先的路线，带轮本体采用6061铝合金加工，重量比同规格钢质带轮轻三分之二，高速转动时的转动惯量更小，传动响应速度更快，不会因为带轮自身重量拖慢电机的加减速节奏。支撑部分采用双侧立式轴承座结构，两个带座轴承分别卡在支撑轴的两端，轴承座和底部安装底板做成一体化结构，不需要额外拼接装配，安装时只要把带轮穿在支撑轴上，两端用顶丝锁死轴向位置，再把底板通过四个M4安装孔固定在设备机架上就行，安装边界的容错空间留得比较足，四个安装孔做了长圆槽设计，前后有2mm的位置调整余量，安装时可以微调带轮的轴向位置，保证两个配对带轮的端面共面，避免皮带运行时出现偏磨。

尺寸边界上，整套组件的总高度控制在42mm，底板的横向安装孔距是60mm，纵向宽度是38mm，不会占用过多的设备内部安装空间，对于内部空间紧凑的桌面级设备来说，这个尺寸刚好能塞在2020铝型材的安装间隙里，不需要额外切割型材让位。带轮的有效啮合宽度是16mm，比配套的15mm宽皮带多出1mm的余量，就算安装时有轻微的轴向偏差，皮带也不会蹭到两侧的轴承座挡边。支撑轴的直径是8mm，和市面上常规的608ZZ轴承完全适配，后期维护更换轴承不需要找特殊规格，常规五金店就能买到替换件。实际装配的时候要注意，带轮和支撑轴之间用M3顶丝固定，顶丝的位置要对准轴上的平位，不然高负载下可能出现带轮和轴相对打滑的情况，皮带张紧度调整到用手指按压皮带中点有5mm左右的下压量就行，过紧会加大轴承的径向负载，缩短轴承使用寿命，过松则会出现啮合间隙过大导致的传动回差。

从传动精度的角度来说，这套带轮的齿形做了渐开线修形，齿顶和齿根的过渡圆角做了优化，皮带齿进入啮合槽的时候不会出现硬撞击，运行噪音比普通直齿同步带轮低3-5分贝，长时间连续运行的温升也更低，连续运行8小时之后轴承外圈的温度不会超过45摄氏度，不会因为热胀冷缩导致轴承预压过大出现卡滞。对于做小型自动化设备改造的工程师来说，这套组件不需要重新做传动结构的设计计算，只要匹配对应的带轮齿数和中心距，就能直接套用在自己的设备上，省掉了带轮建模、轴承座选型、安装板设计的重复劳动，尤其是做非标小设备的时候，这类成熟的传动组件能大幅缩短设计周期，减少因为传动结构设计缺陷导致的后期调试问题。
