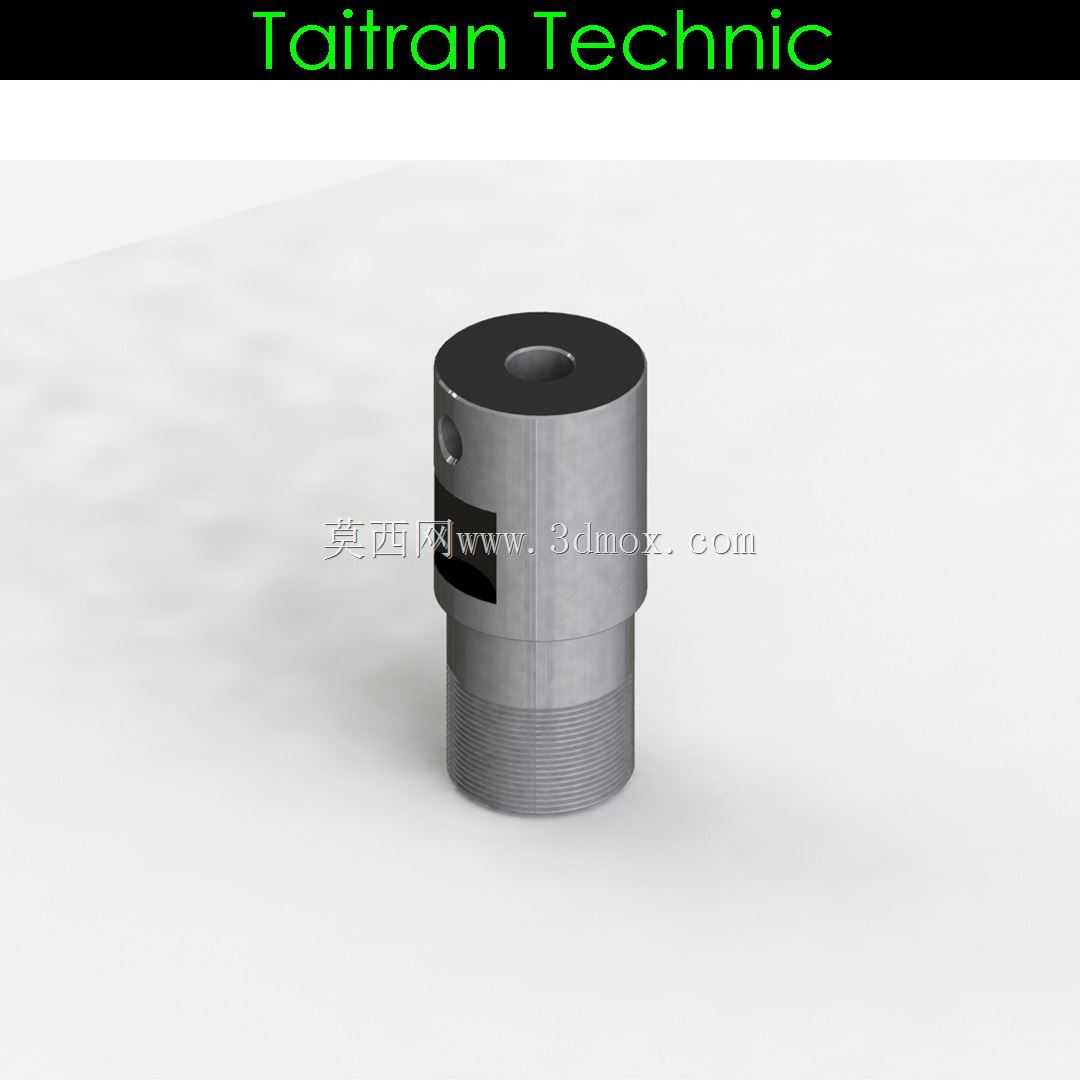

适配5mm轴径直流电机的ER11弹簧夹头座

做小型数控设备改装的工程师大多碰到过这类需求：给输出轴径5mm的直流电机加装标准ER夹头，用来装夹铣刀、钻头这类旋转刀具，这时候就需要匹配的夹头座来完成动力衔接与刀具装夹。这款夹头座的设计完全围绕小功率直流主轴的安装场景展开，下端的外螺纹段是用来配合ER11夹头的锁紧螺母，当夹头放入内锥孔后，旋紧螺母就能推动夹头收缩，抱紧直径在ER11夹持范围内的刀具，装拆刀具只需要配套的扳手就能完成，日常换刀效率很高。

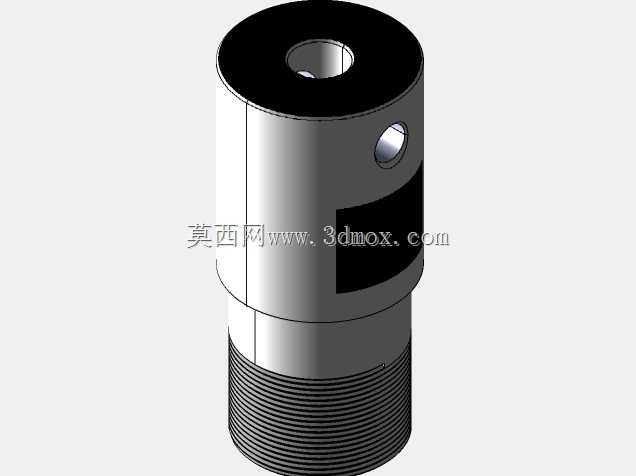

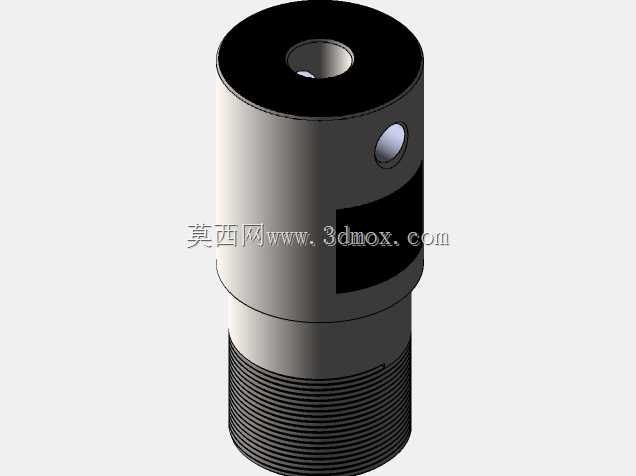

夹头座的上端是与电机轴配合的安装孔，孔位公差严格匹配5mm直流电机的输出轴尺寸，侧面设置的紧定螺钉孔，用来穿入紧定螺钉顶紧电机轴的平面，避免传动过程中夹头座与电机轴出现相对滑动，保证扭矩传递的可靠性。整体外形采用阶梯圆柱结构，上端大直径段的外圆做了平整的切削面，一方面是为了减轻整体重量，降低电机启动时的转动惯量，另一方面也可以作为安装时的定位基准，方便用户加装辅助固定结构或者防尘组件。

从实际应用场景来看，这类夹头座多用于小型桌面数控铣刨机、DIY雕刻机的主轴改装，也可以用在小型钻孔设备、精密打磨设备的动力输出端，只要是输出轴径5mm的直流电机，都可以通过这个夹头座扩展出标准ER11刀具装夹能力，不用专门定制非标的刀具装夹结构。设计过程中特意控制了夹头座的整体长度，避免安装后刀具悬伸过长导致的刚性不足问题，内锥孔的锥度严格遵循ER11夹头的标准锥度参数，保证夹头装入后与座体的贴合面积足够，装夹刀具时的同轴度可以控制在合理范围内，减少加工过程中的刀具跳动，提升小型零件加工的表面质量。

夹头座的外圆各段同轴度、内锥孔与安装孔的同轴度都是设计时重点控制的形位公差，因为这类小功率主轴本身转速较高，如果同轴度偏差过大，高速旋转时会产生明显振动，既会影响加工精度，也会加速电机轴承的磨损。侧面的紧定螺钉孔位置特意设置在大直径段的侧壁，避开了内锥孔的位置，不会影响夹头的正常装入与收缩，同时螺钉孔的深度经过计算，保证紧定螺钉拧入后可以牢固顶紧电机轴，又不会因为顶入过深导致电机轴变形。下端的外螺纹精度匹配标准ER11锁紧螺母，螺纹旋合顺畅，没有卡滞问题，锁紧时螺母可以均匀推动夹头沿锥面滑动，实现稳定的刀具夹持。

在小型设备的设计选型中，这类夹头座属于核心的传动装夹配件，不需要用户自行设计复杂的锥孔与螺纹结构，直接采购标准件就能完成电机到刀具的动力传递，大幅缩短小型数控设备的开发周期。实际使用时需要注意，安装前要清理电机轴与夹头座安装孔内的杂物，避免杂质导致的安装偏心，紧定螺钉要对称拧紧（如果是双紧定螺钉结构），保证夹头座与电机轴的同轴度，装夹刀具时要将刀具柄部清理干净，插入夹头的深度要符合ER夹头的使用要求，避免夹持长度不足导致刀具飞出的安全隐患。这款夹头座的结构没有多余的复杂设计，所有结构特征都服务于动力传递与刀具装夹的核心功能，外形紧凑，重量轻，非常适合小功率直流主轴的配套使用，不管是批量生产的小型数控设备，还是个人DIY的桌面加工设备，都能满足使用要求。
