Taitran M2020R T批次圆弧铝型材结构

这款带圆弧侧边的20系列铝挤型材，最早是面向桌面级小型加工设备的框架搭建需求开发的，和常规直角边2020铝型材相比，外侧的R圆弧过渡设计，能直接省去框架组装后外露直角边的包边、倒角工序，不管是做桌面级3D打印机的外框架，还是小型台式CNC雕刻机、桌面式激光切割机的机身支撑结构，都能避免尖锐直角带来的磕碰风险，尤其适合放置在教学实验室、个人创客工作室这类人员走动频繁、容易误触设备框架的场景。

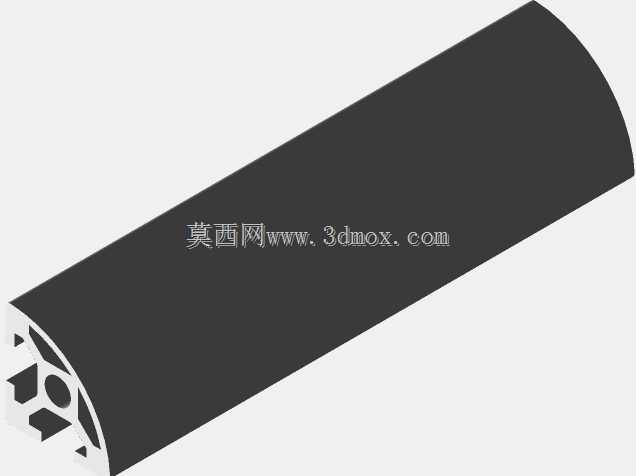

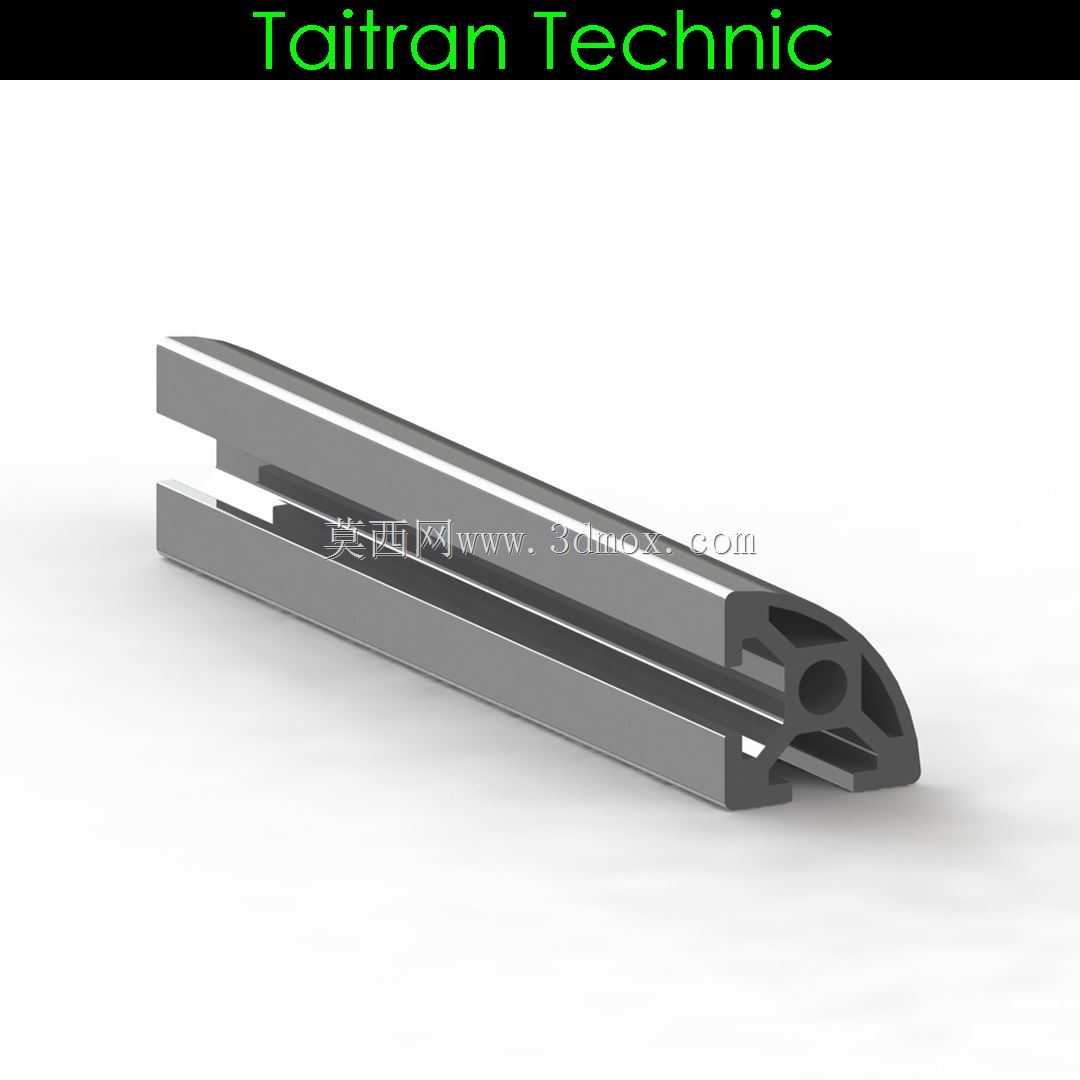

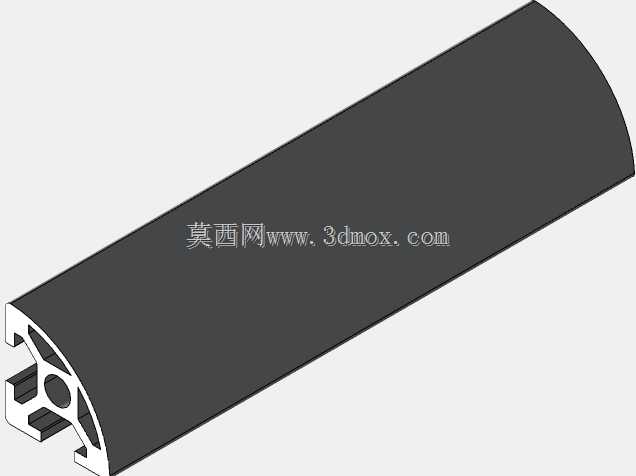

从截面结构来看，这款型材的公称截面尺寸为20mm×20mm，外侧圆弧的R角与侧边齐平，不会额外占用安装空间，型材本体的槽口沿用了20系列铝型材的标准槽宽，可直接适配市面上常规的M4/M5规格T型螺母、滑块螺母，不需要单独定制配套的紧固件，组装时可以直接和同系列的直角2020型材、角码、端盖等配件通用互换，大幅降低配件采购的复杂度。型材内部的筋位设计经过多轮受力校核，中间的主空腔配合两侧的加强筋，在保持米重较轻的前提下，能满足小型桌面设备的框架刚性需求，单根1米长度的型材在两端简支的状态下，中部挂载5kg的运动组件时，挠度可控制在0.2mm以内，完全能满足小型设备运动轴的安装精度要求，不会因为框架形变影响设备的运行稳定性。

在实际设备搭建场景中，这款带圆弧边的型材通常用在设备框架的外露侧边位置，比如桌面3D打印机的前侧边框、小型激光切割机的操作侧立柱，圆弧面朝向操作人员一侧，既可以提升设备外观的整体性，也能避免操作人员在取放工件、调整设备时被尖锐的型材边角刮伤。如果是做封闭式的设备外罩，圆弧边的型材还能直接适配嵌入式的亚克力封板，封板边缘不需要做额外的倒角处理，就能和型材的圆弧面平顺贴合，减少封板和型材之间的缝隙，提升设备外罩的防尘效果。

设计这款型材截面的时候，特意将安装槽的位置做了偏移优化，圆弧侧的槽口距离外圆弧面的壁厚保持在1.5mm，既保证了挤压成型时的铝材流动性，避免出现填充不满、壁厚不均的缺陷，也能保证T型螺母拧入后有足够的咬合强度，不会因为壁厚过薄导致滑牙、型材变形。型材两端的截面公差控制在±0.1mm以内，多根型材拼接做长框架的时候，对接处的错位量可以控制在0.05mm以内，不需要额外做端面铣平处理就能满足组装精度要求。对于做小型非标自动化设备的工程师来说，这款型材还可以用来做设备的小型物料导槽、传感器安装支架，利用型材的槽口可以灵活调整传感器的安装位置，不需要在型材上额外打孔攻丝，调整设备布局的时候只需要松开T型螺母的紧固件就能滑动调整位置，大幅缩短设备调试的周期。

在安装边界方面，这款型材的槽口中心距离型材底面的尺寸为10mm，和标准2020铝型材的安装基准完全一致，替换原有直角型材的时候不需要重新设计安装孔位，直接替换即可。圆弧侧的外轮廓最大半径为10mm，和型材的侧边相切，安装时如果需要在圆弧侧安装磁吸门、密封条等配件，只需要选用适配20系列圆弧型材的配套胶条即可，不需要单独开模定制密封件。对于个人创客DIY小型设备的场景，这款型材的切割加工难度和普通铝型材一致，用普通的铝材切割机就能完成定长切割，端面不需要特殊处理，搭配普通的角码连接件就能完成框架组装，不需要专业的加工设备就能完成整套设备框架的搭建。另外，型材表面的阳极氧化层厚度均匀，耐磨性能好，长期使用不会出现表面氧化发黑的问题，圆弧面的氧化层覆盖完整，没有露白、色差等缺陷，做外露框架的时候不需要额外做表面喷涂处理，就能获得比较好的外观效果。
