Taitran Technic六轴数控运动控制板设计

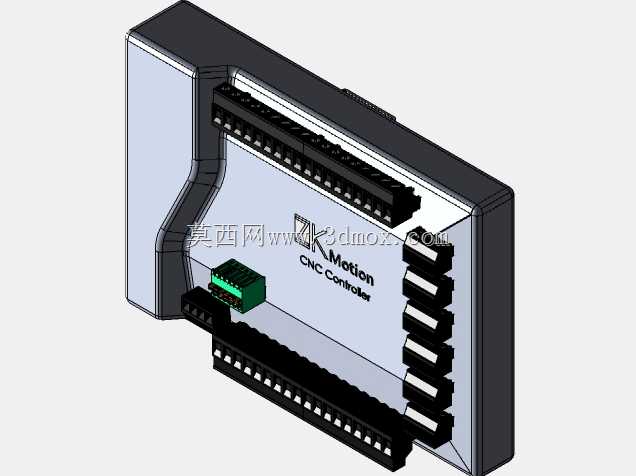

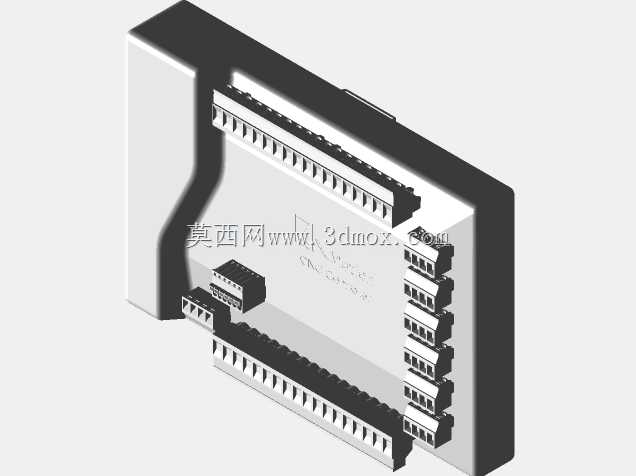

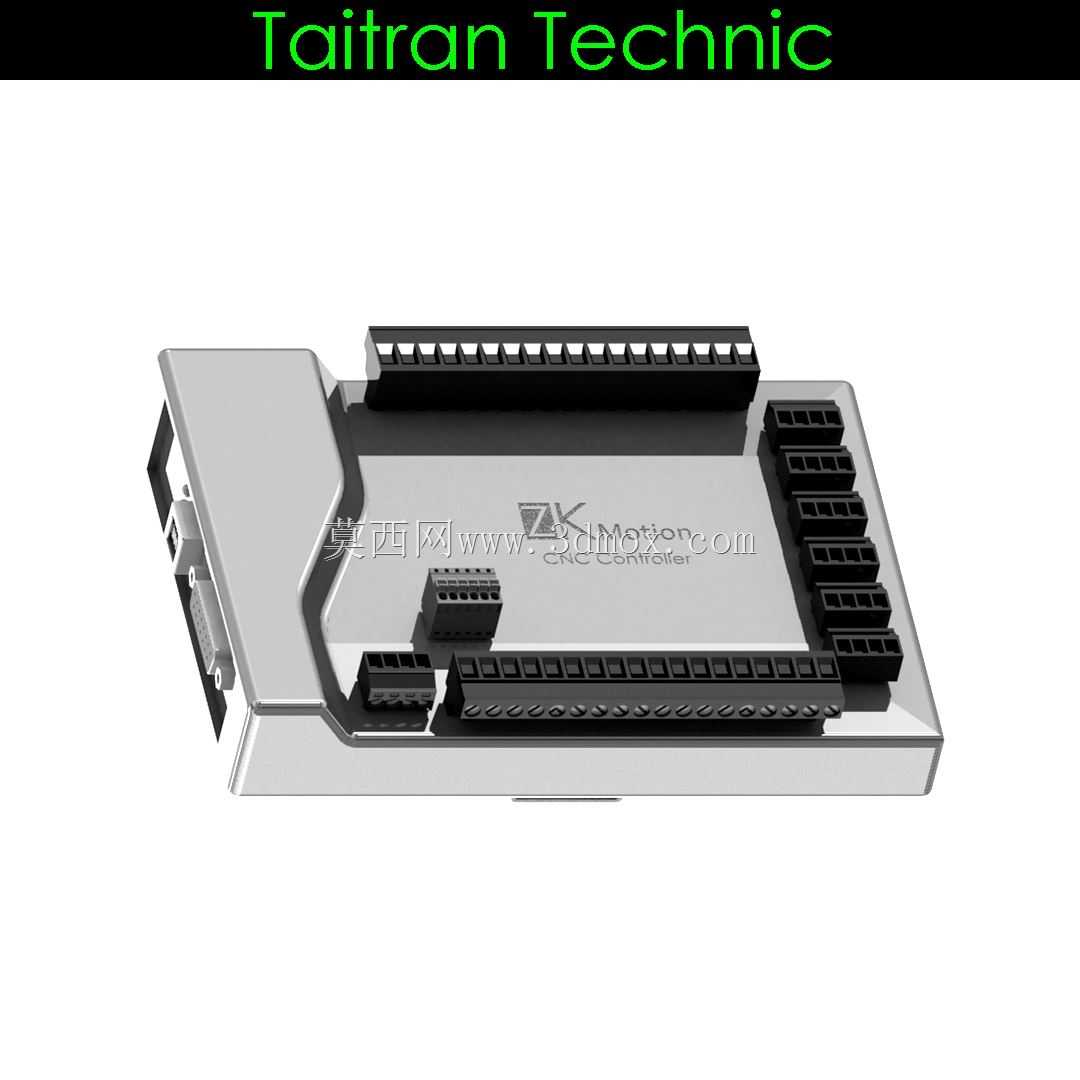

这款六轴数控运动控制板，核心定位是桌面级CNC加工设备、小型雕刻机、教学实验数控平台的核心控制单元，在小型数控铣、激光雕刻、等离子切割这类需要多轴联动脉冲输出的设备场景中，能够直接替代传统的并口控制卡，解决老旧台式机才配备并口、笔记本无法直接对接数控设备的痛点。从硬件设计思路来看，控制板整体采用板载接口直插布局，所有输入输出端口均沿板边排布，省去了额外的转接排线需求，安装时只需要将控制板通过铜柱固定在设备电控箱内的绝缘安装位上，板体整体长宽尺寸适配标准的DIN导轨安装附件，也可以直接通过四角的安装孔用M3螺丝固定，板体边缘预留的接线空间足够容纳16路输入端口的接线端子，不会出现接线后线缆弯折剐蹭相邻端口的问题。USB通讯部分采用磁耦隔离设计，和普通光耦输入的控制卡不同，磁耦隔离的传输延迟更低，抗EMC干扰能力更强，在车间内有变频器、伺服驱动器这类强干扰源的场景下，不会出现USB通讯丢步、计数偏差的问题，从硬件层面保证了上位机指令传输的稳定性，不需要额外加装USB隔离器就能直接使用。核心处理部分采用双核处理架构，单核心最高运行频率可达204MHz，脉冲输出能力上，四轴联动状态下输出频率可以稳定在1500kHz，六轴同时输出时最高脉冲频率可达800kHz，这个参数足够覆盖绝大多数桌面级CNC设备的运动需求，不管是带动伺服电机还是步进电机，都能保证高速插补运动时的周期稳定性，运动控制缓冲区的大小可以根据实际加工场景调整，在运行复杂G代码、连续小线段加工时，不会因为上位机系统卡顿出现运动停顿、加工表面出现刀纹的问题。输入端口部分一共设计了16路通道，支持NPN和PNP型传感器的接线，干接点信号可以直接接入，不需要额外外接上拉电阻，每个输入端口都配有对应的状态指示灯，调试的时候不需要用万用表逐点测量，直接看指示灯状态就能判断信号是否正常触发，包括限位开关、原点开关、急停按钮、对刀仪这类常用的CNC输入信号，都可以直接对应端口接入，接线逻辑清晰，新手调试也能快速对应接线定义。输出端口部分设计了8路通道，其中直流通断输出端口单路最大驱动能力可达170mA，可以直接驱动小型继电器、主轴转速控制模块、冷却泵开关这类小功率负载，不需要额外加装中间继电器；PWM输出端口支持0-1000范围内的脉宽连续调节，频率也可以根据主轴驱动器的需求调整，配合Mach3系统的主轴转速反馈功能，可以实时读取主轴实际转速，在攻丝、恒线速切削这类需要转速匹配的加工场景下，能够保证转速和进给的同步匹配。板载的NVRAM存储空间有256字节，可以在设备断电后自动保存6个轴的当前机械坐标，下次开机的时候不需要重新执行回原点操作，就能直接恢复上次的加工位置，对于中途断电需要续加工的场景非常实用。配套的手持MPG挂件接口直接集成在板体上，支持X1、X10、X100三档进给倍率调节，带有轴选开关和状态指示灯，手持单元的接线和控制板主回路做了信号隔离，操作手持单元的时候不会因为静电干扰影响控制板的正常运行，手动对刀、微调进给的时候操作更顺手。整个控制板的接线定义全部做了丝印标注，在板体表面就能直接看到每个端口的功能定义，不需要反复查阅说明书，对于设备组装的电工来说，接线出错的概率大幅降低。在实际设备适配中，这款控制板可以完美兼容全系列Mach3软件版本，在Windows全系列系统下都可以免驱运行，插入USB接口就能自动识别，不需要手动安装驱动程序，不管是老旧的XP系统设备还是最新的Win10系统工控机，都能直接对接使用，省去了系统适配的麻烦。
