Edirol专业视频混合操控台结构模型

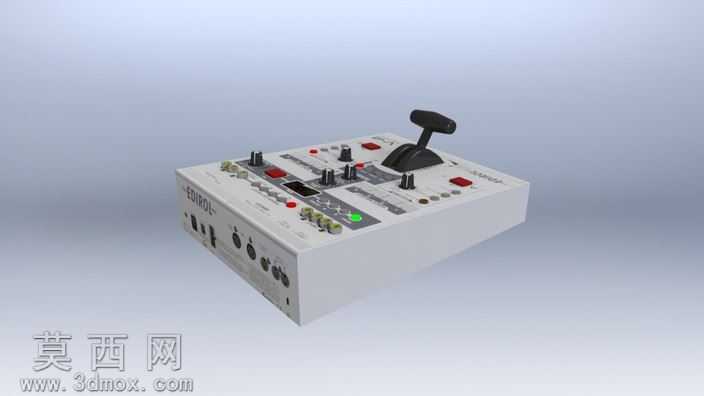

本模型为Edirol品牌专业视频混合器的完整三维结构模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循实体设备的真实尺寸比例，对设备的每一处结构细节都进行了精准还原。模型整体采用长方体主机身搭配顶部操控区的布局，首先完成主机身壳体的基础特征建模，通过拉伸、切除、抽壳等基础建模命令构建出设备的主体外壳结构，对机身侧面的各类音视频接口、散热开孔、连接端口都按照真实接口的尺寸与排布位置逐一建模，还原了接口区域的凹凸结构与端口轮廓，确保接口部分的结构精度符合实际产品的装配逻辑。顶部操控区域是本模型的建模重点，首先对操控面板的分层结构进行拆分建模，还原了面板上不同功能区域的划分：包括推子区域、旋钮区域、按键区域、指示灯区域，其中标志性的大尺寸横切推子采用单独的子装配体建模，还原了推子手柄的握持弧度、滑动轨道的限位结构、推子底座的固定结构；各类调节旋钮区分了不同功能的旋钮造型，包括带刻度标识的增益旋钮、功能切换旋钮、参数调节旋钮，还原了旋钮表面的防滑纹理与顶部标识位；功能按键部分区分了自锁式按键与点按式按键的不同造型，还原了按键的凸起高度、排布间距，同时对面板上的绿色功能指示灯、红色状态警示灯的位置与安装结构进行了还原。材质与渲染阶段，为机身壳体赋予哑光浅灰色工程塑料材质，调整材质的粗糙度参数模拟真实设备外壳的磨砂质感；操控面板区域采用浅灰色基底搭配深色功能标识区的材质区分，推子手柄赋予黑色哑光硬质塑料材质，旋钮部分根据功能差异赋予黑色与深灰色的差异化塑料材质，金属接口部分赋予哑光金属材质，指示灯部分赋予半透明的自发光材质，通过场景布光突出操控区域的结构层次，渲染效果清晰展现设备的外观质感与结构细节。建模过程中充分考虑了设备的装配逻辑，所有零部件的配合关系都符合实际产品的生产装配要求，可用于产品结构展示、教学演示、虚拟演播室场景搭建等场景，模型同时导出了STEP、IGES、STL等通用格式，可适配不同三维软件的使用需求。
