便携球形蓝牙防水音箱结构设计方案

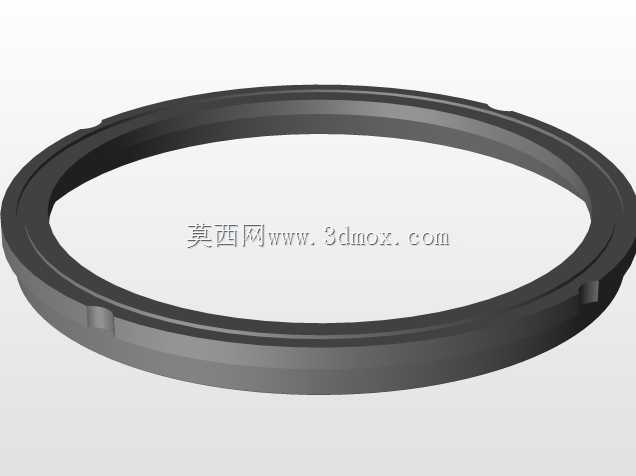

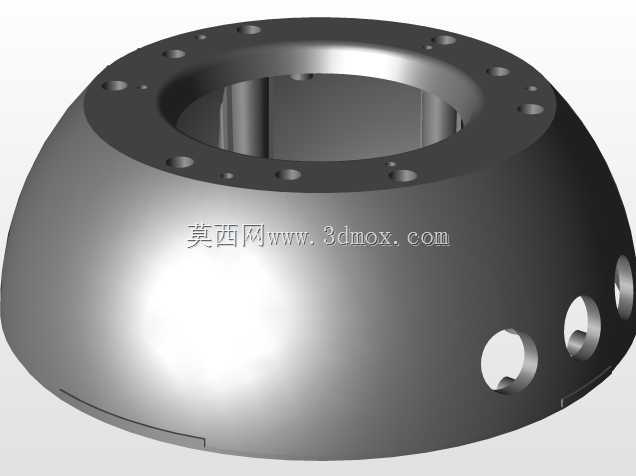

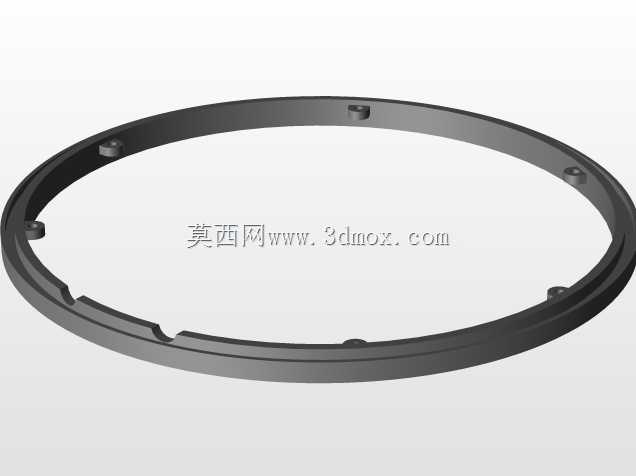

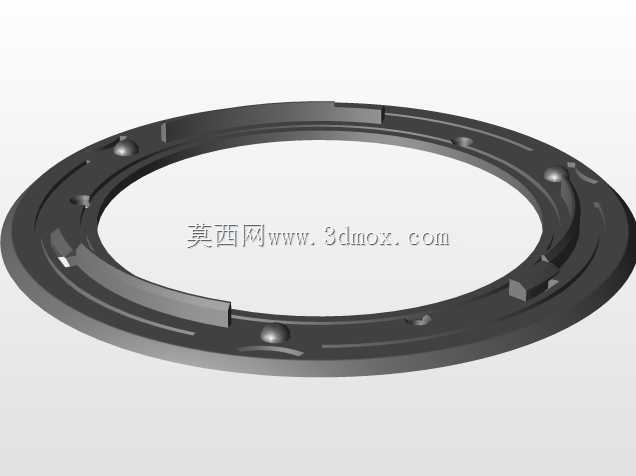

这款球形防水蓝牙扬声器的结构设计，首先围绕户外便携使用场景做了多维度的工程考量，日常徒步、露营、浴室使用、泳池边休闲等场景下，设备难免遭遇溅水、淋水甚至短时浸水的情况，因此整机的密封结构做了分层设计：上下壳体的拼接处采用嵌套式止口配合，止口内侧预留0.8mm宽的密封胶条安装槽，选用邵氏硬度45度的硅橡胶密封圈，装配后压缩量控制在25%-30%区间，既保证密封可靠性，又不会因为压缩量过大导致壳体装配应力集中，长期使用出现翘边变形。功能按键区域没有采用传统的开孔式按键结构，而是在中壳的装饰环带位置做了一体化的硅胶按键覆膜，按键触点与内部PCB板的轻触开关之间预留0.3mm的按压行程，覆膜与壳体之间采用超声波焊接固定，完全规避按键开孔带来的进水风险，同时按键表面做了凸点标识，即使湿手操作也能通过触感快速区分功能键。

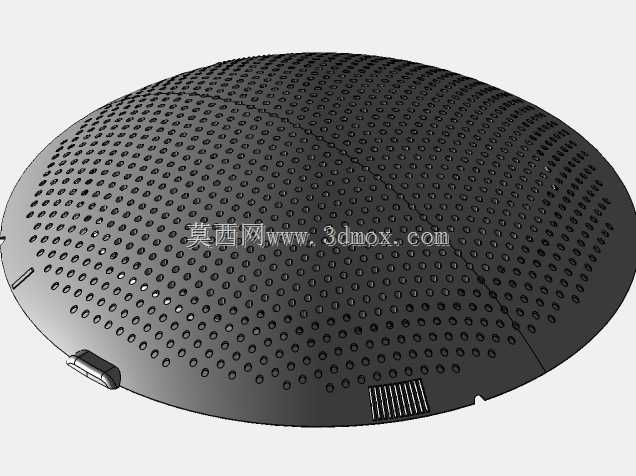

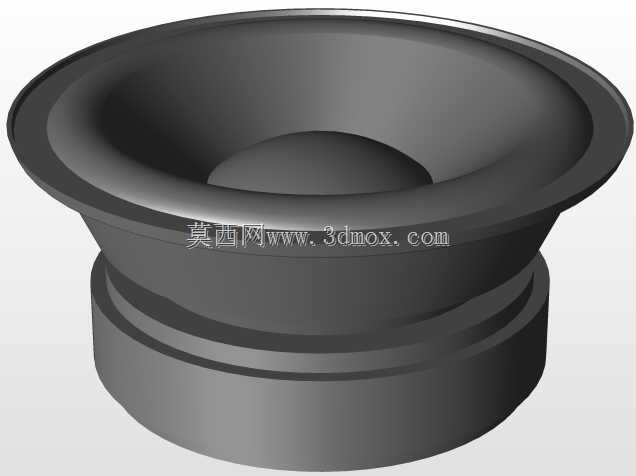

从产品功能实现的角度，顶部的出声网罩采用了0.5mm孔径的冲孔网板，网板内侧贴合一层防水透声膜，该膜材的透声损失控制在1dB以内，同时可以抵御IPX7级别的水压渗透，不会因为防水结构影响音频的高频输出表现。内部的扬声器单元采用向下倾斜5度的安装角度，配合球形壳体的内部弧形导音结构，让声音扩散角度达到160度以上，放置在平面上时可以通过桌面的反射增强低频表现，不需要额外配置被动辐射器就能获得不错的低频量感。蓝牙天线布置在壳体底部的非屏蔽区域，天线与壳体之间预留2mm的净空区，避免塑料壳体内部的金属装饰件影响蓝牙信号的传输距离，实测空旷环境下连接距离可以达到10米以上，满足日常使用的连接需求。

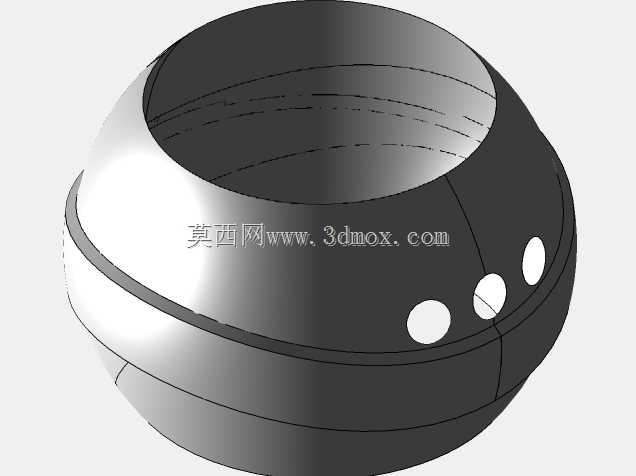

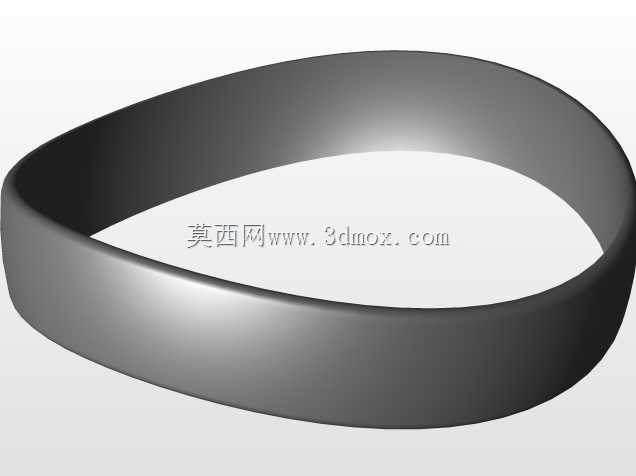

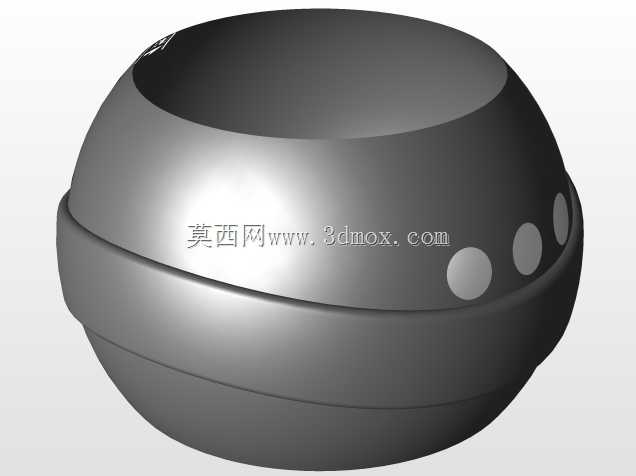

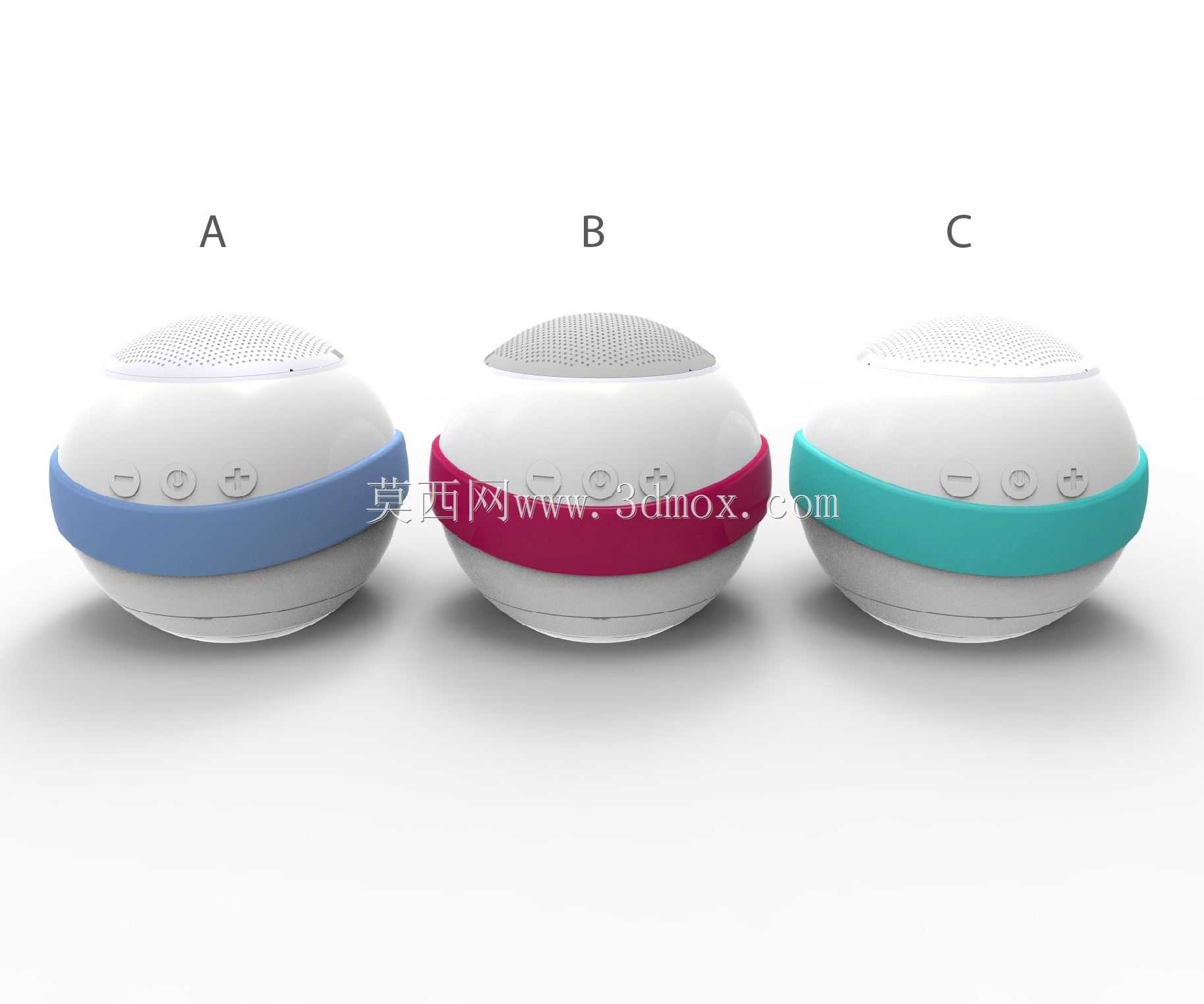

外形设计上采用正球形的基础轮廓，整机直径控制在85mm，单手握持时刚好可以卡在掌心位置，中壳的彩色装饰环带宽度为12mm，环带表面做了细晒纹处理，既可以作为上下壳体的装配定位标识，也能增加握持时的摩擦力，减少手滑掉落的概率。底部设置了一圈厚度1mm的硅胶防滑垫，防滑垫高出壳体底面0.5mm，放置在光滑的瓷砖、玻璃台面上时不会出现滑动，同时可以缓冲播放时的振动，避免设备因为振动产生位移。整机的重量控制在180g左右，配套的挂绳孔隐藏在装饰环带的拼接位置，不需要额外突出的挂绳结构，不破坏整体的球形外观完整性，需要外出携带时可以穿过挂绳挂在背包挂点上。

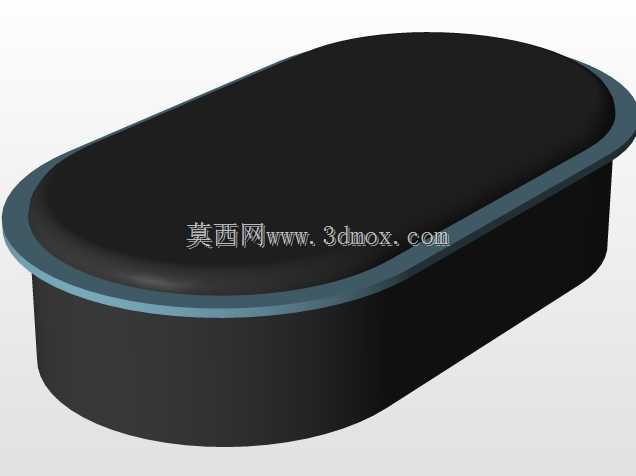

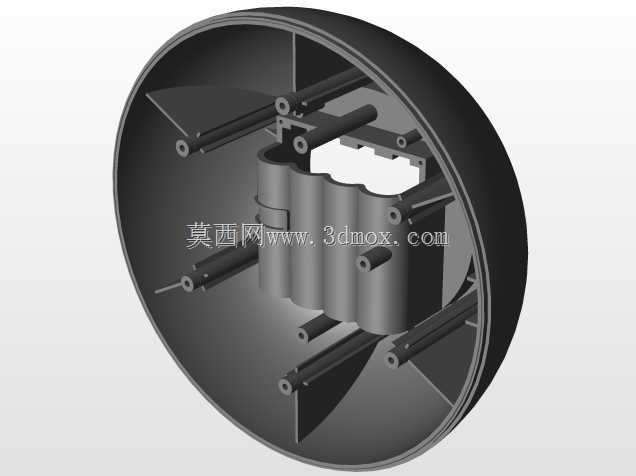

内部结构的堆叠做了紧凑化处理，电池仓布置在扬声器单元的下方，采用容量1200mAh的圆柱锂电池，电池与壳体之间粘贴0.5mm厚的EVA缓冲泡棉，避免设备跌落时电池与壳体发生碰撞损伤。充电接口采用Micro USB规格，接口位置设置了独立的硅胶防水塞，防水塞与壳体通过连体的硅胶带连接，防止防水塞丢失，防水塞内侧做了定位凸点，塞入接口后可以完全贴合接口内壁，保证充电位置的密封性能。PCB板采用立式安装结构，板卡与壳体之间通过两个螺丝柱固定，螺丝柱位置做了密封胶圈设计，避免螺丝孔位置成为进水通道。所有内部走线都通过壳体内部的走线槽固定，走线位置避开活动的按键区域和密封配合面，防止装配时线材被压破或者夹在密封止口位置影响密封效果。

从安装边界的角度看，这款产品不需要额外的固定安装结构，自身的球形结构可以直接放置在任意水平平面上，底部防滑垫的静摩擦系数达到0.8以上，即使在30度的斜面上也不会出现滑移。如果需要在自行车、支架等位置固定，可以配套适配直径85mm的环形弹性抱箍，抱箍的夹持位置刚好对应中壳的装饰环带区域，不会遮挡顶部的出声网罩和底部的防滑垫，夹持力控制在5N左右，不会因为夹持力过大导致壳体变形，影响内部密封性能。整机的所有外观面都做了R角过渡，没有尖锐的棱角，即使跌落也能通过球面的弧形结构分散冲击力，配合壳体采用的ABS+PC合金材料，1.2米高度自由跌落至水泥地面时，壳体不会出现开裂，内部结构不会出现松脱，密封性能依然可以保持正常。
