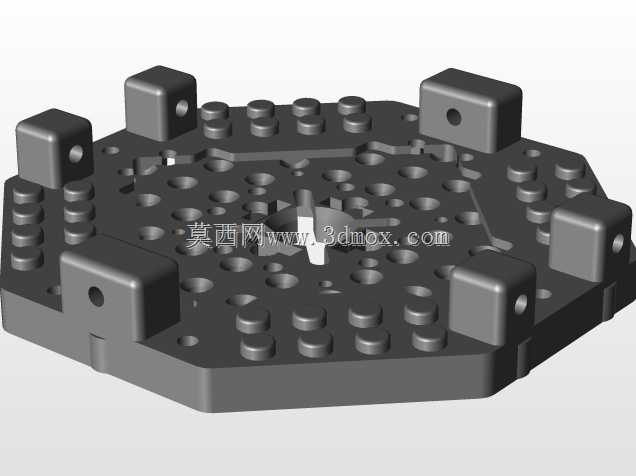

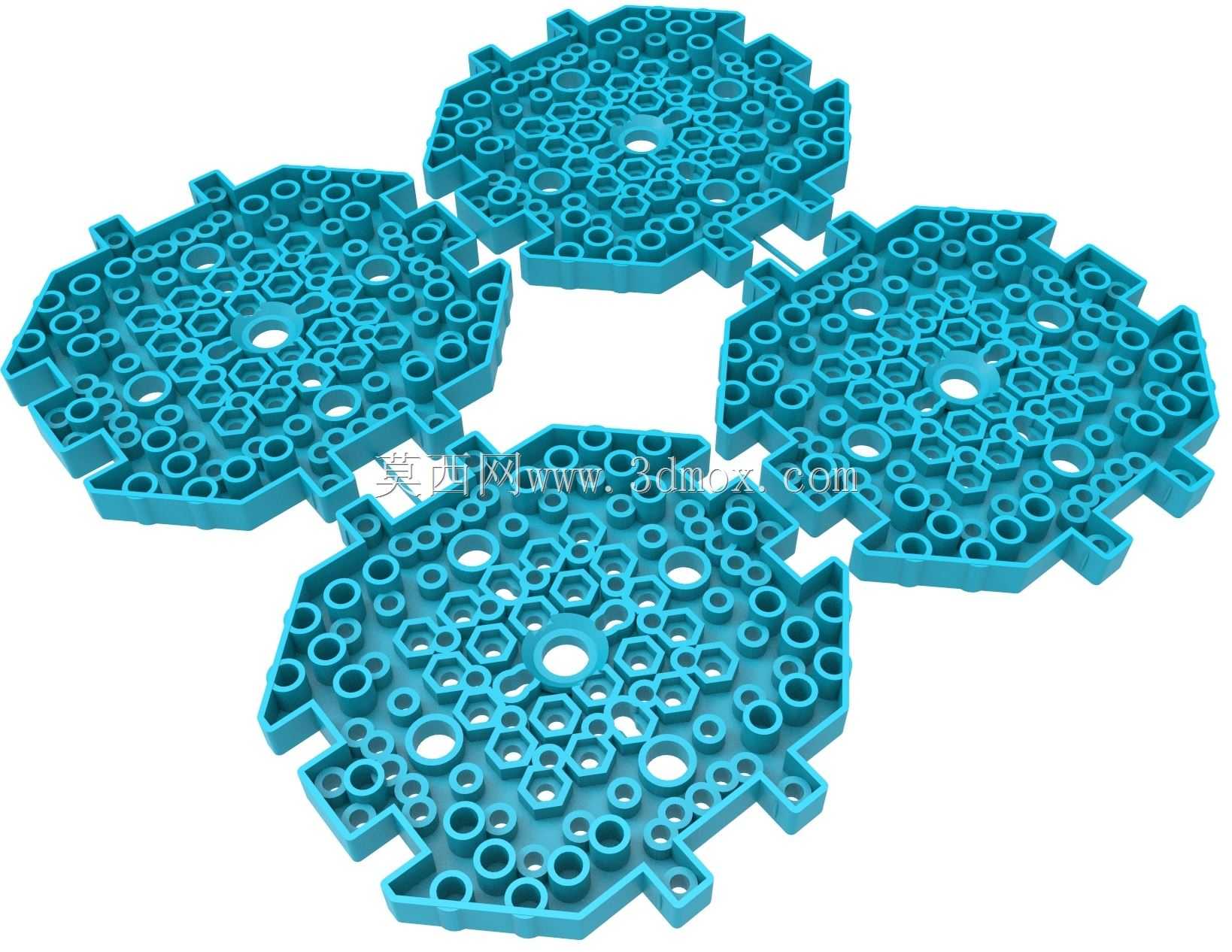

多孔多面体模块化电子集成载具结构

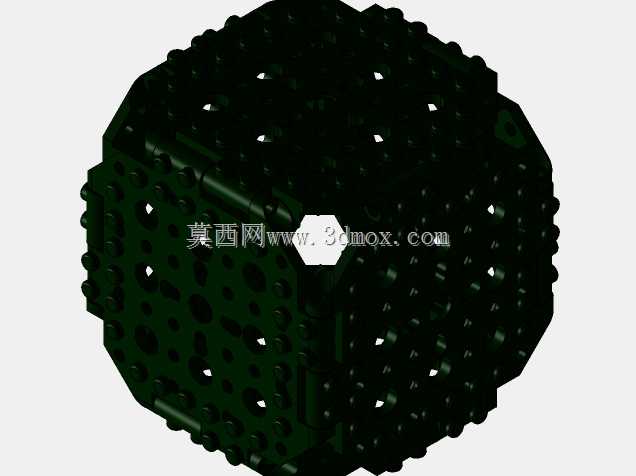

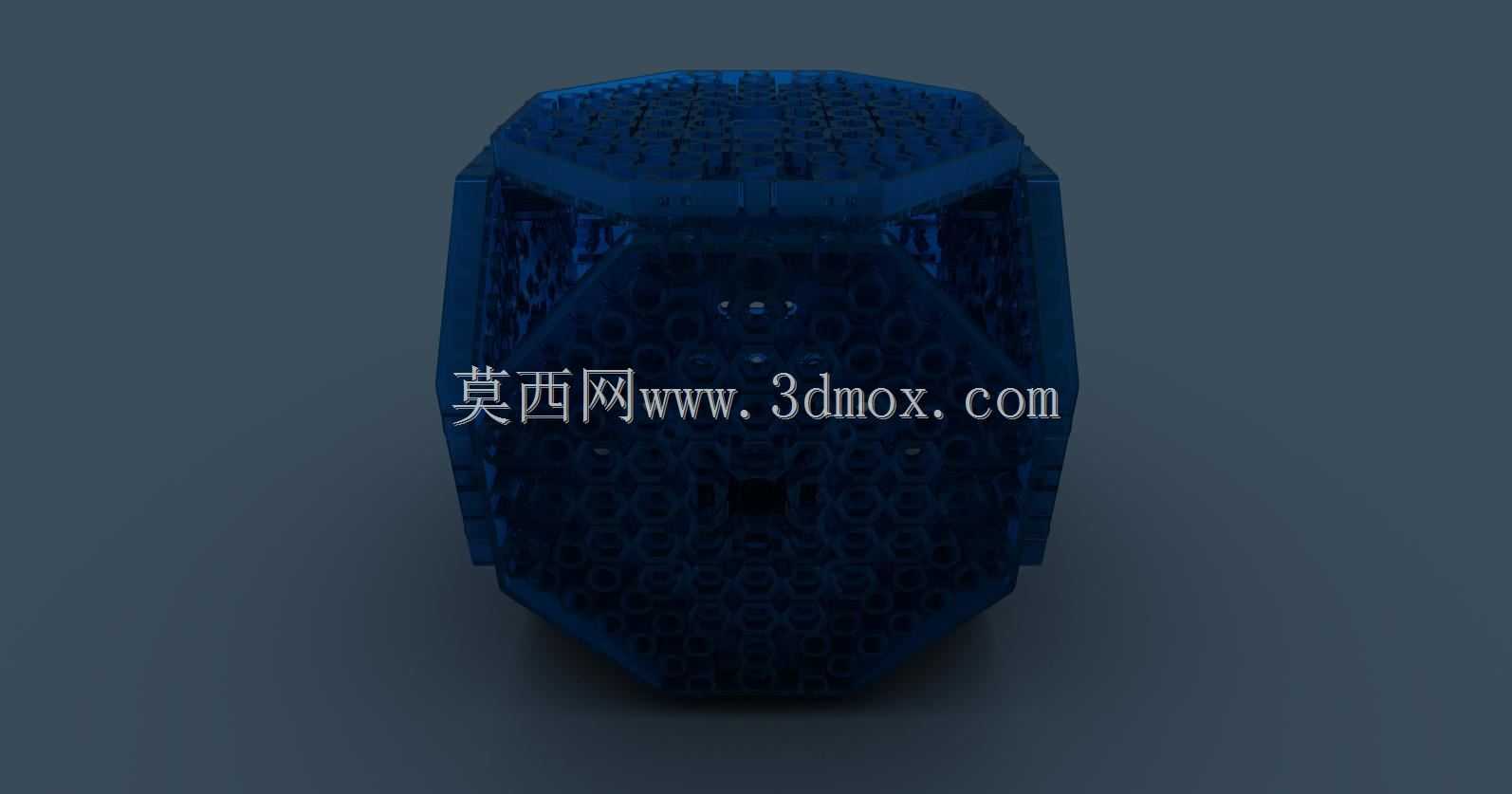

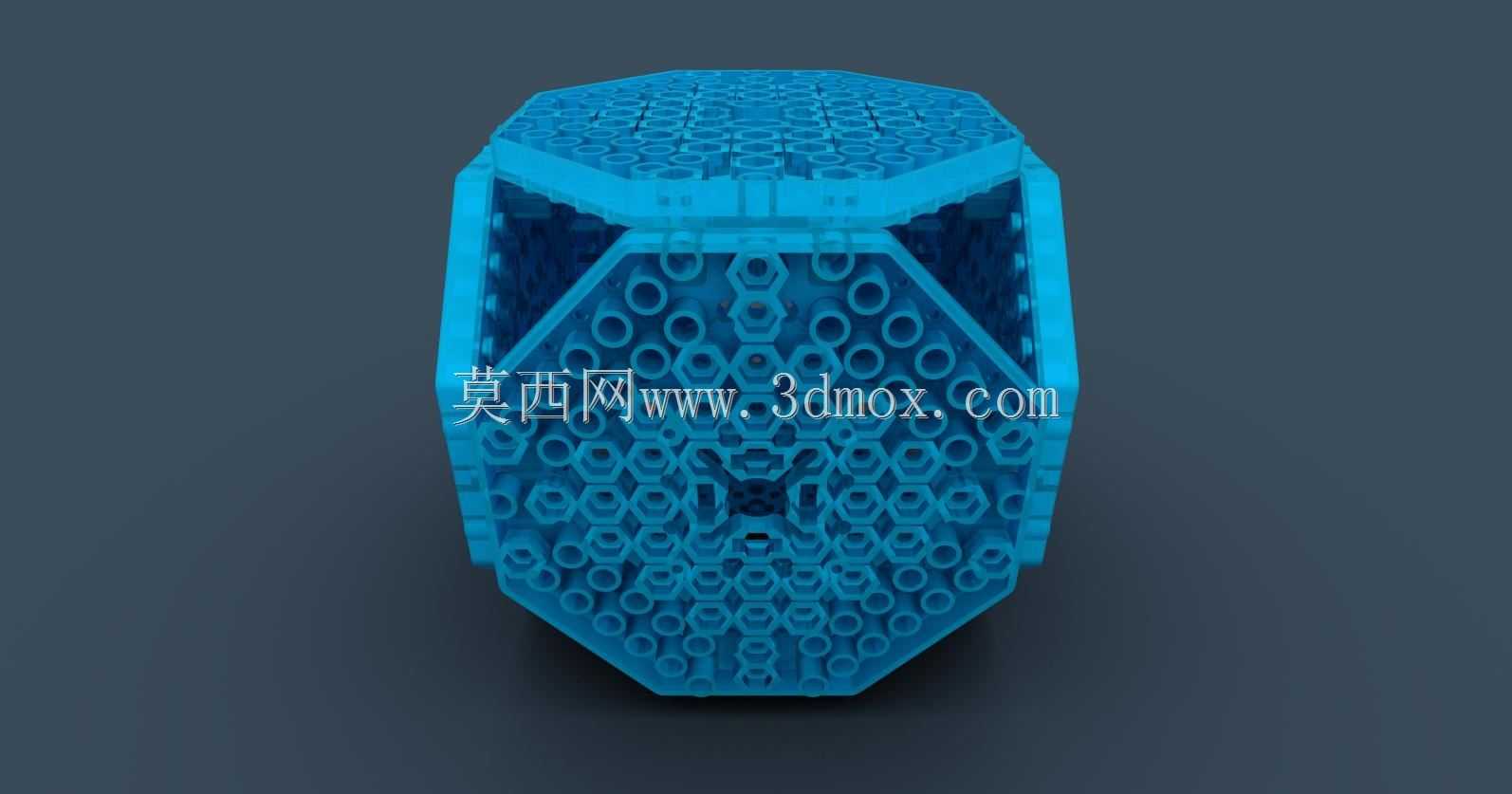

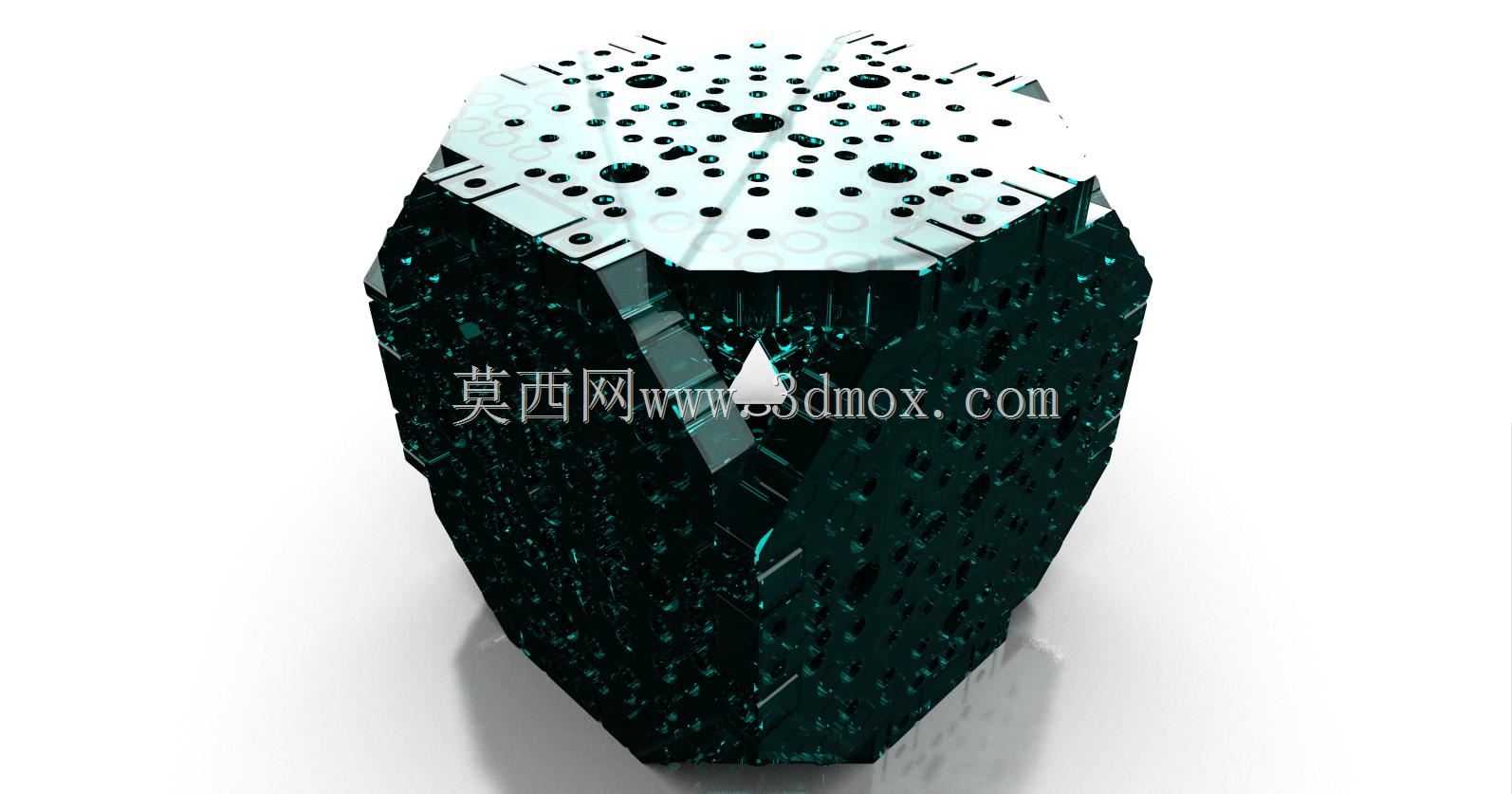

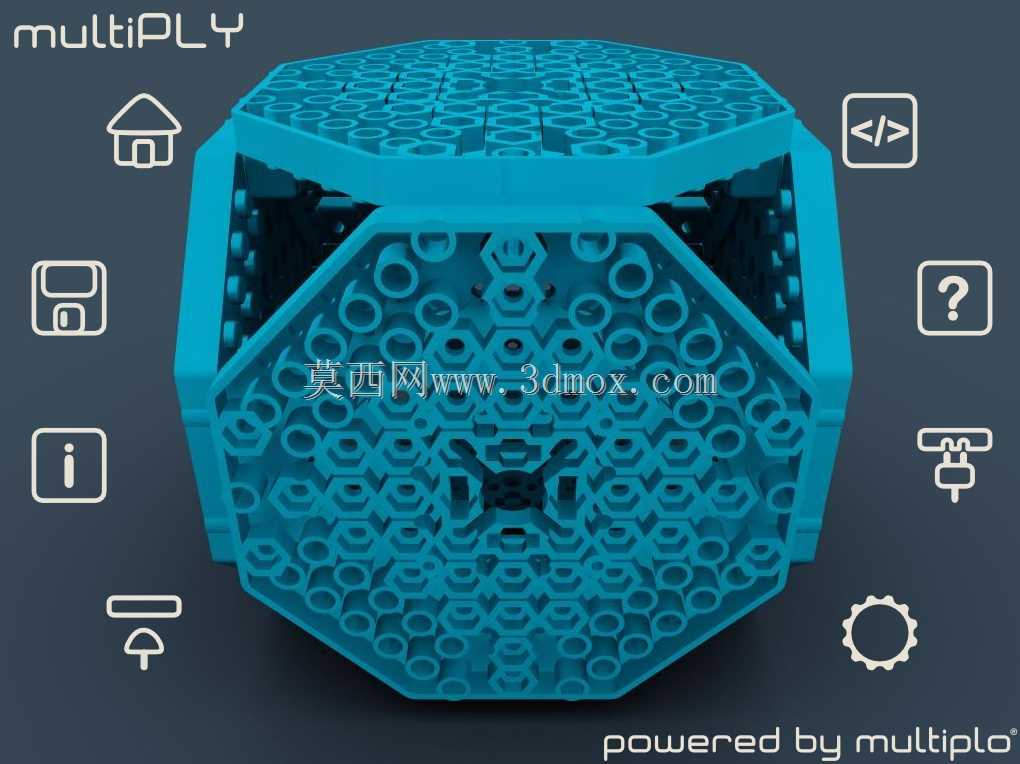

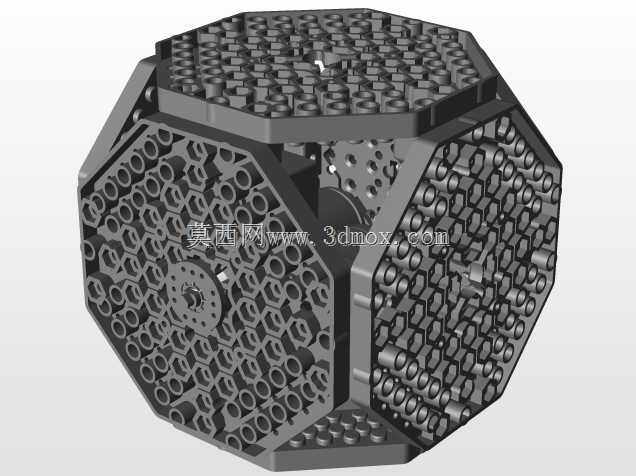

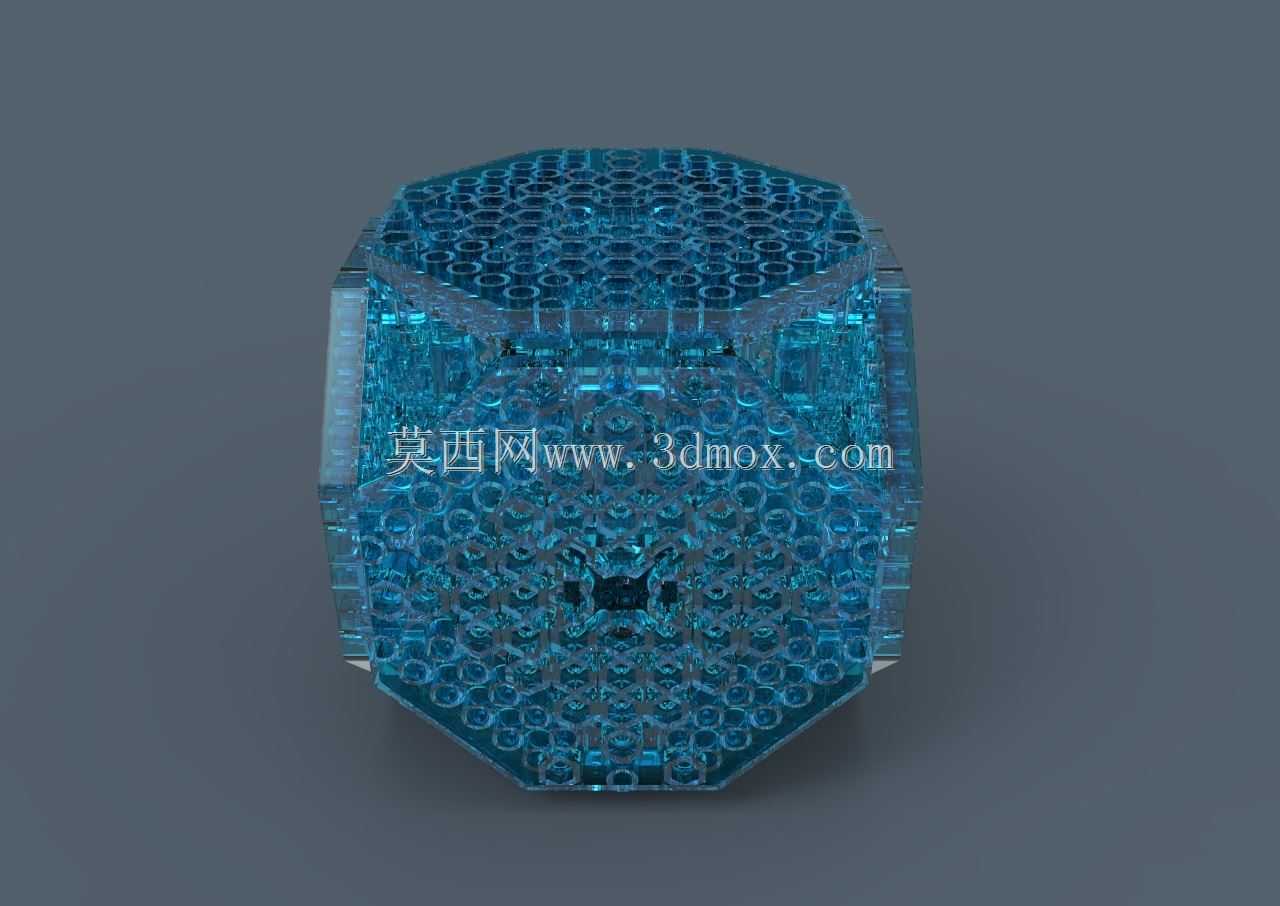

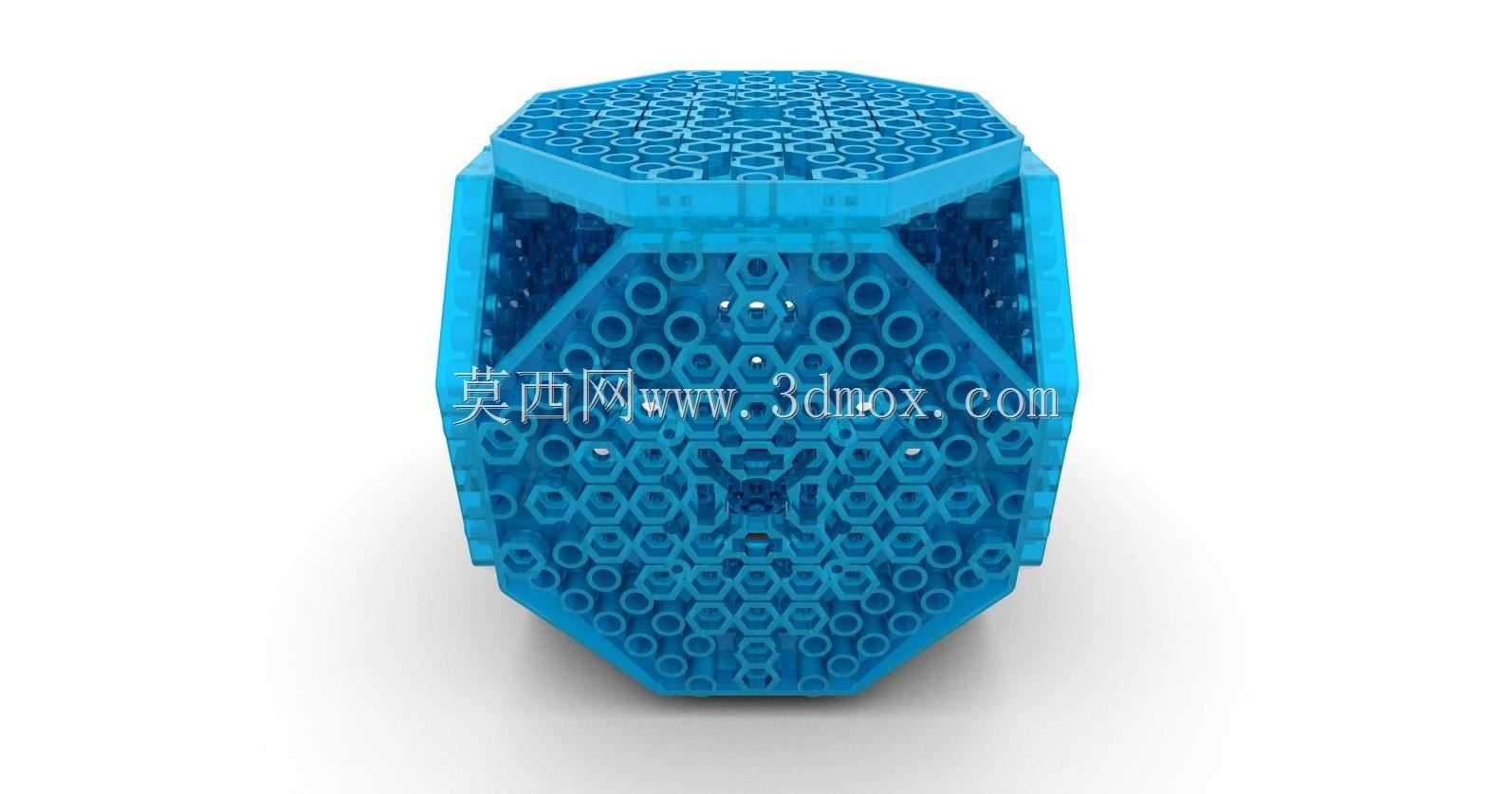

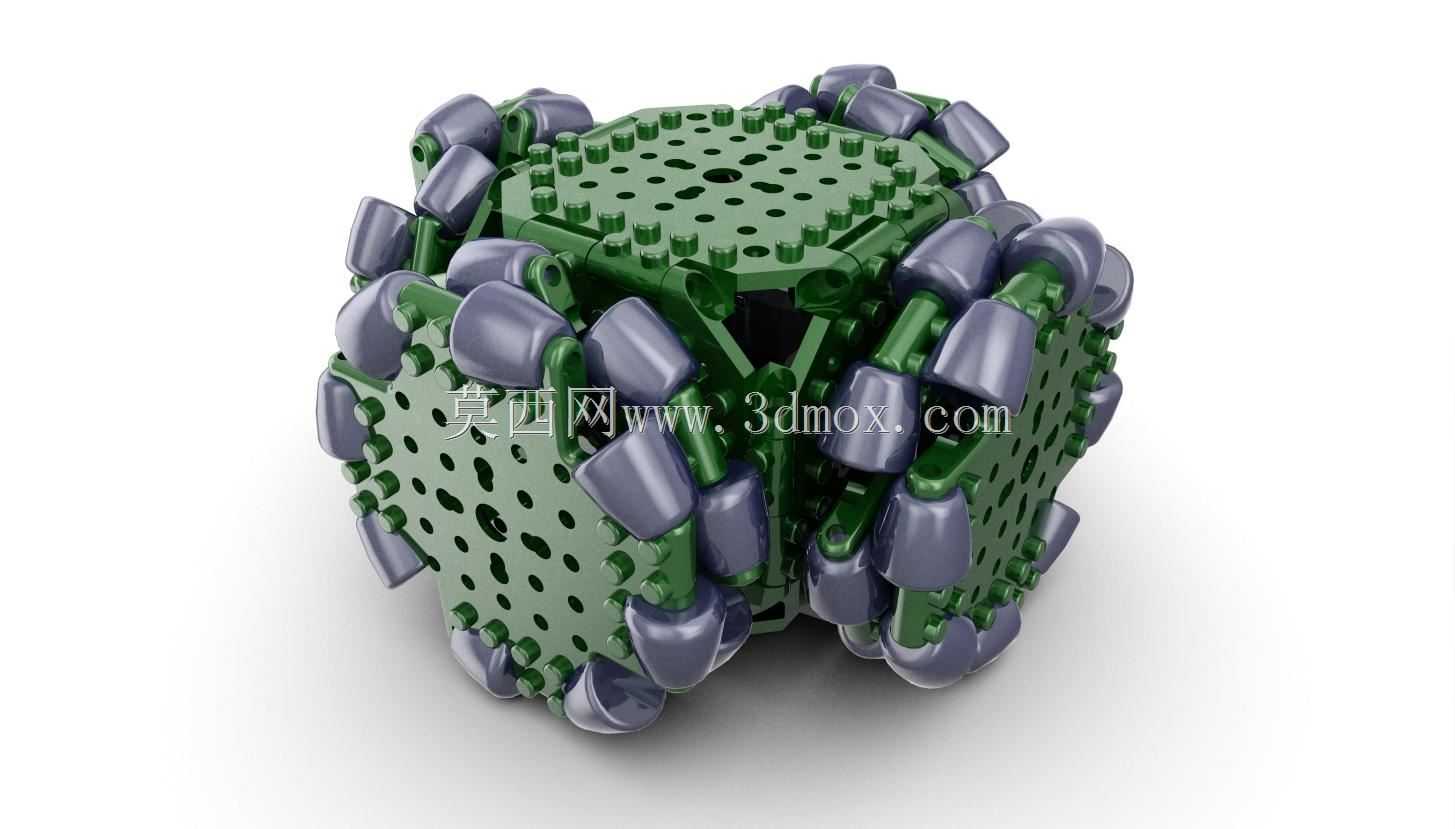

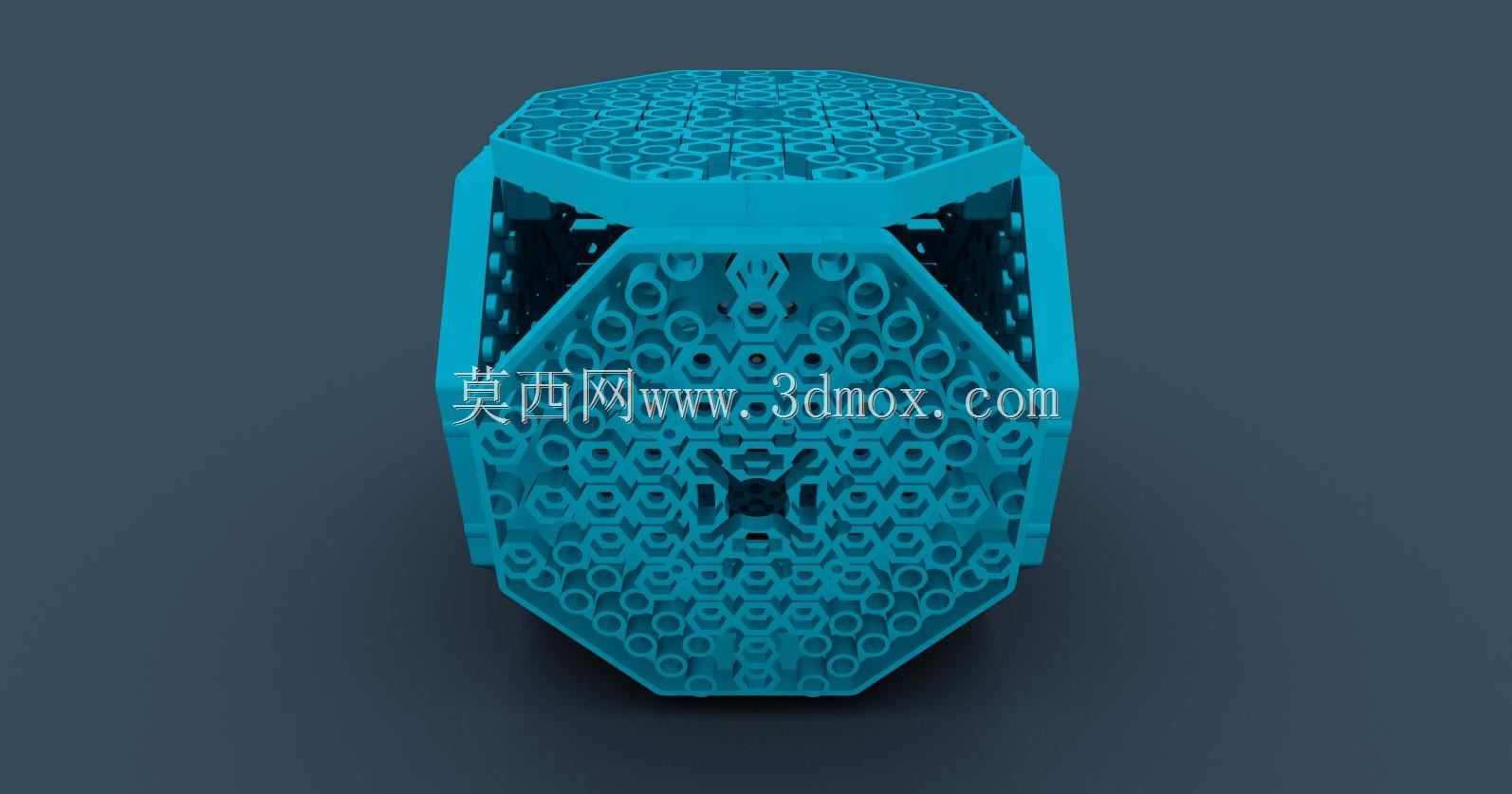

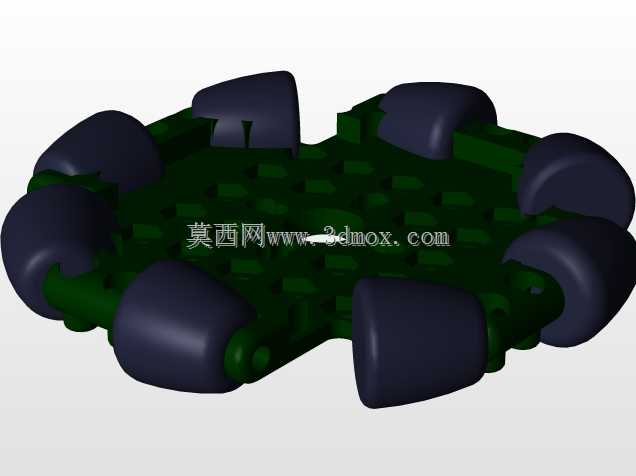

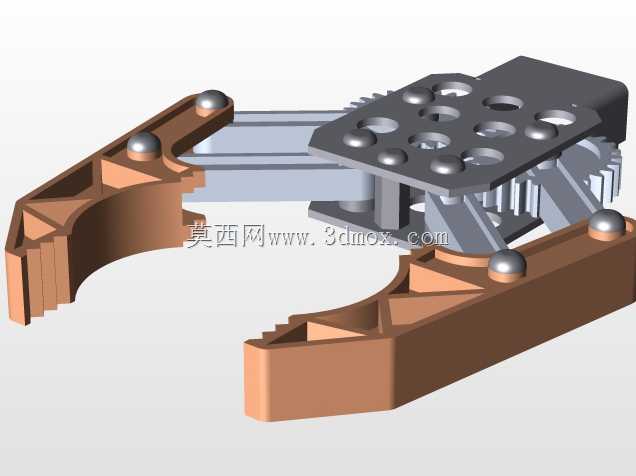

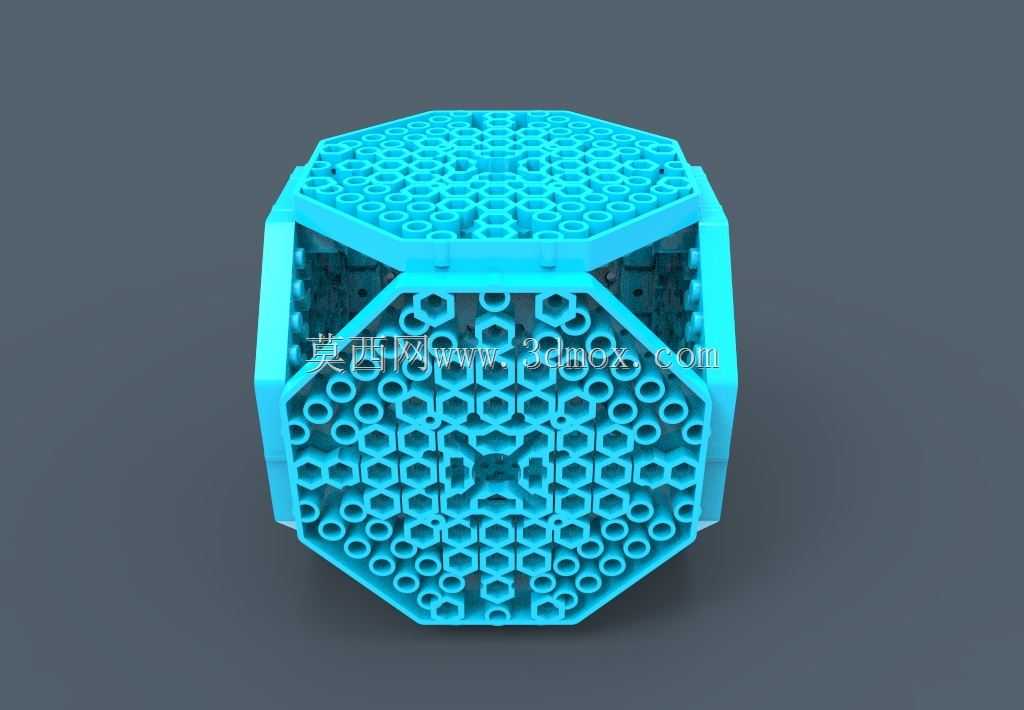

这类多面体多孔结构件，主要面向高密度电子集成场景的模块化搭建需求，在分布式测试台架、小型化实验设备、可重构电子实验平台这类需要灵活调整元器件布局的场景中应用较多。不同于常规平面安装板仅能提供单一面的安装空间，该结构采用多面立体构型，可在多个立面与顶面同时布置电子元器件、接线端子、小型传感模块，充分利用立体空间压缩设备整体占用体积，尤其适合实验室桌面级测试装置、小型集成式控制单元的搭建。

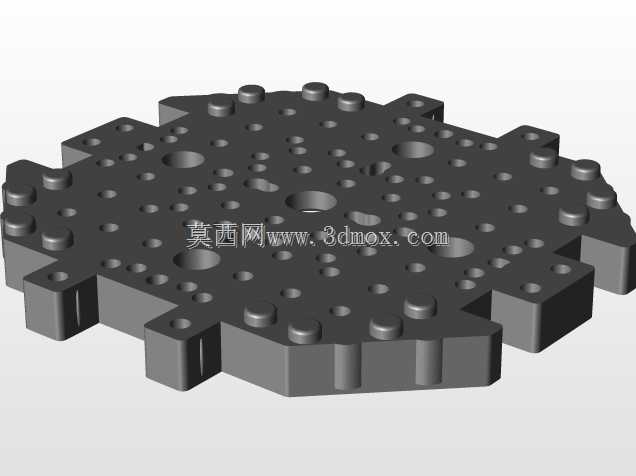

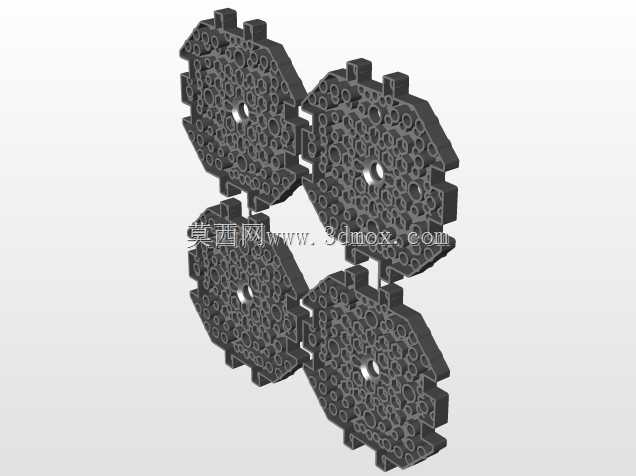

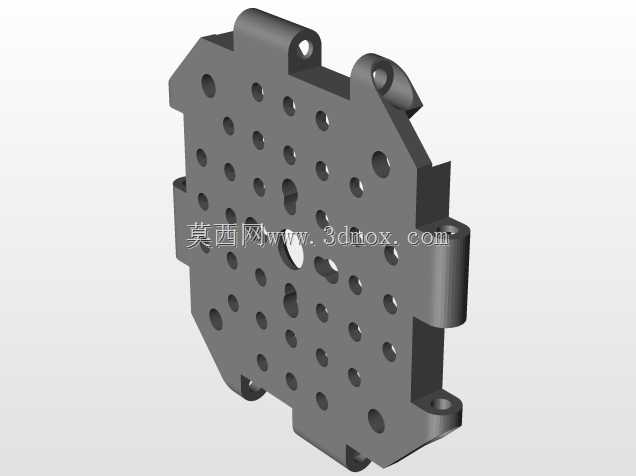

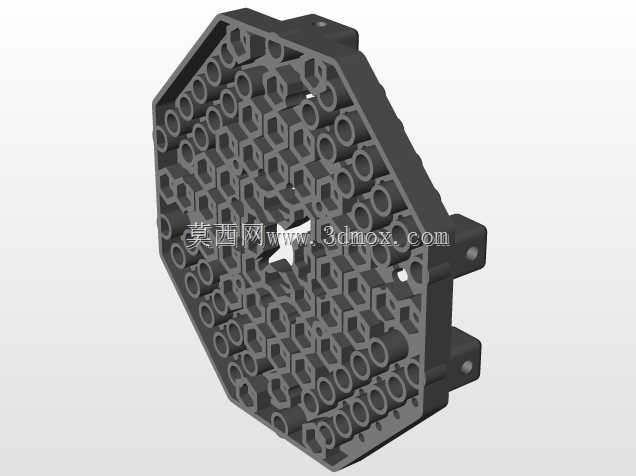

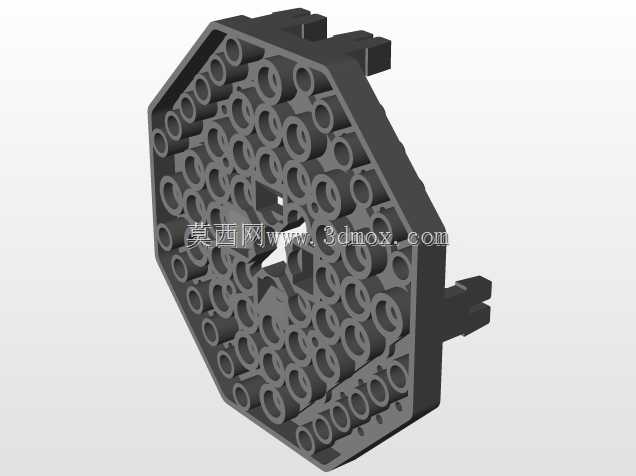

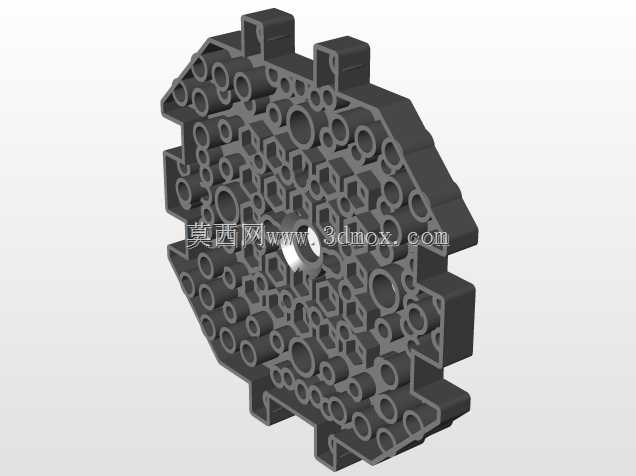

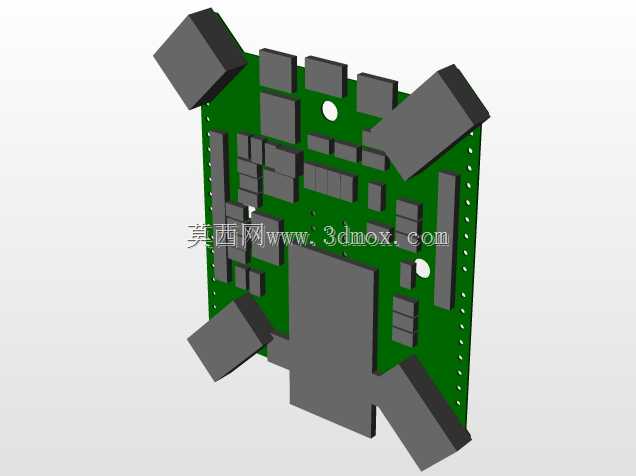

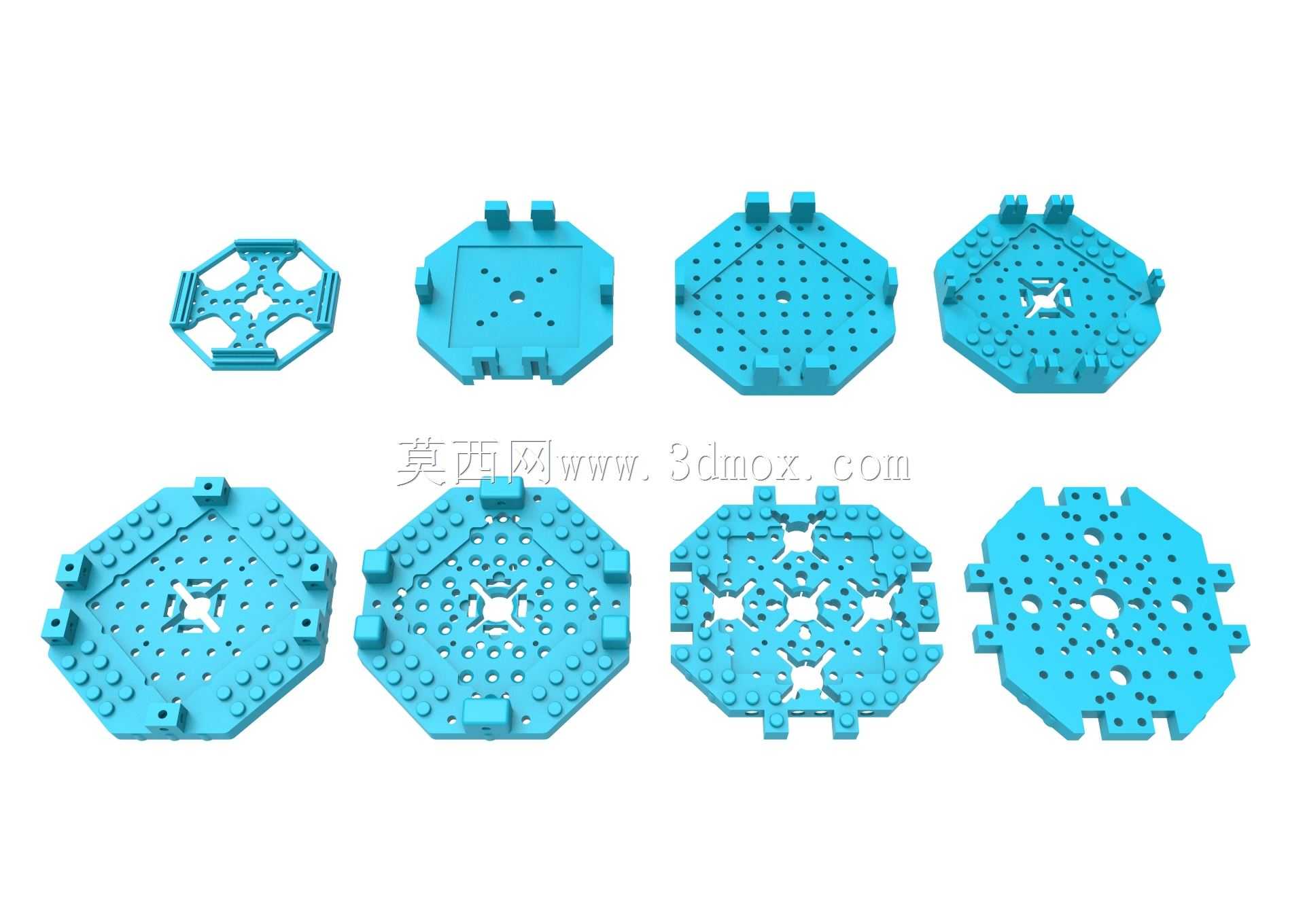

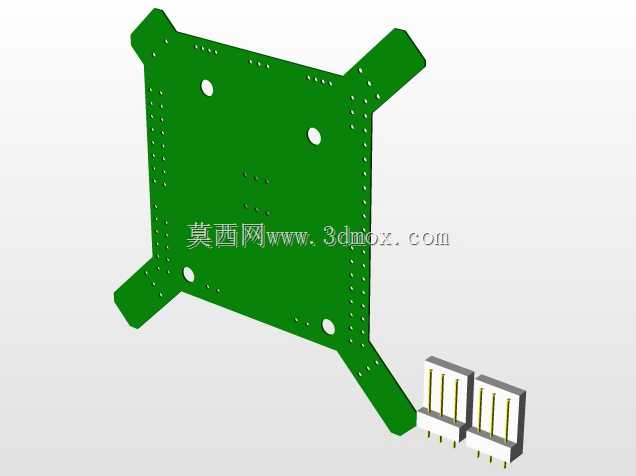

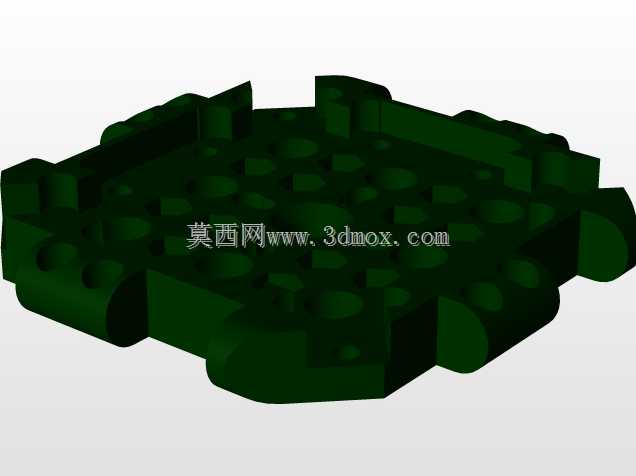

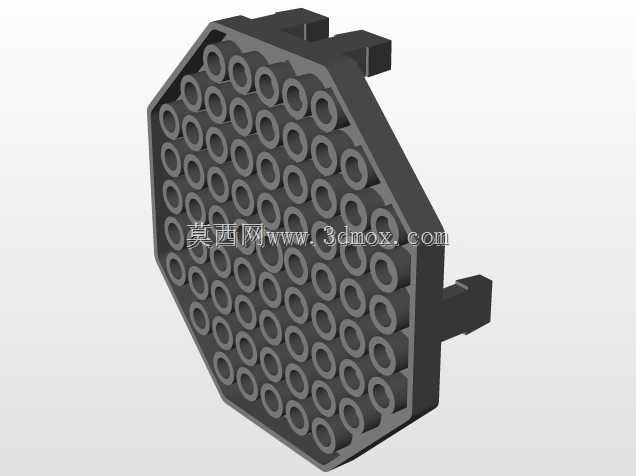

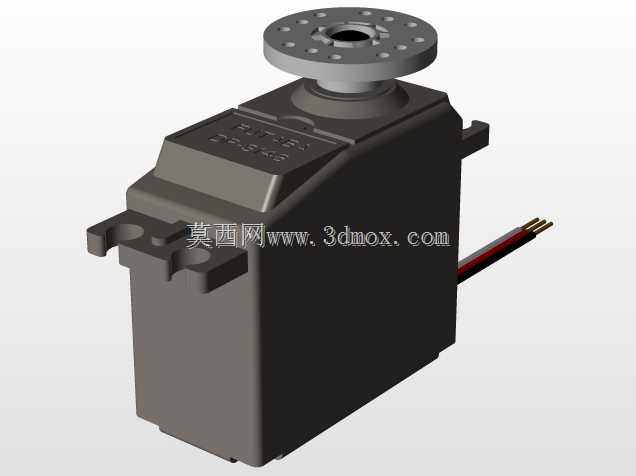

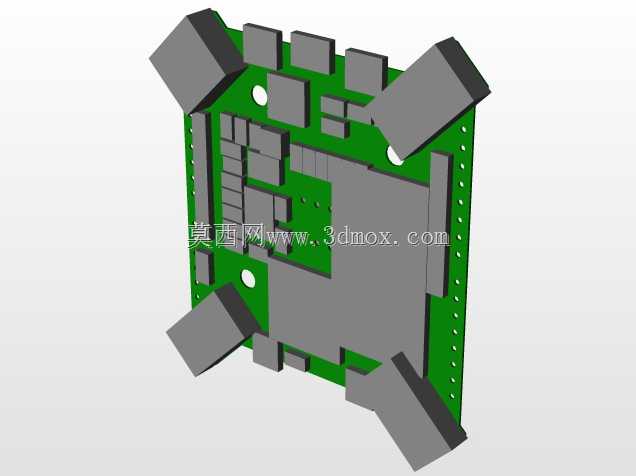

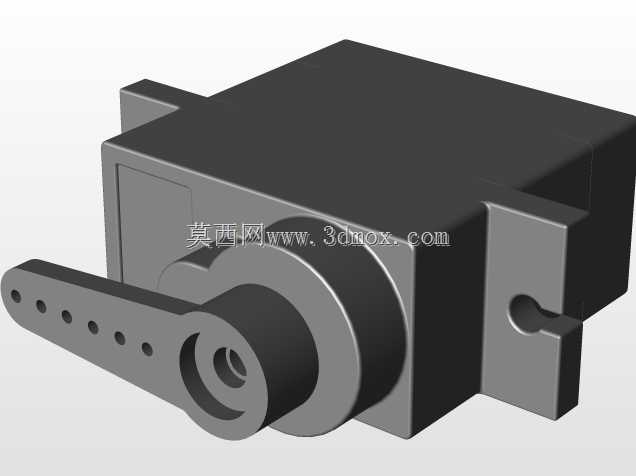

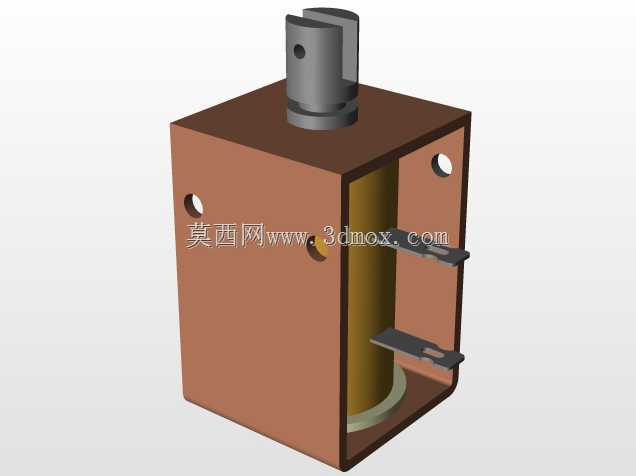

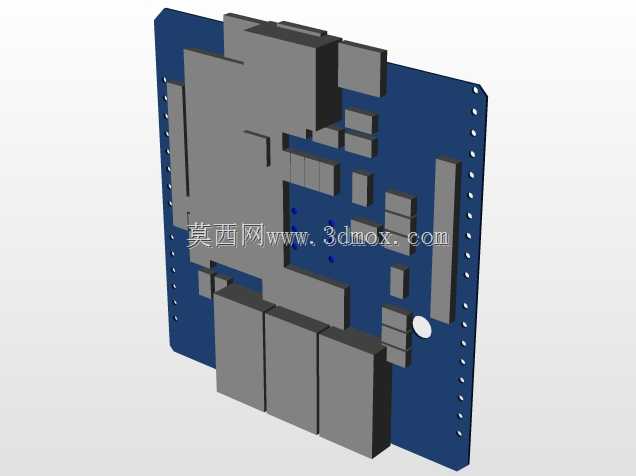

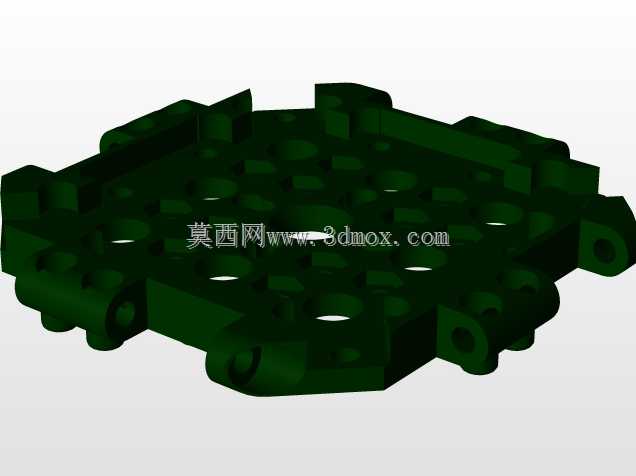

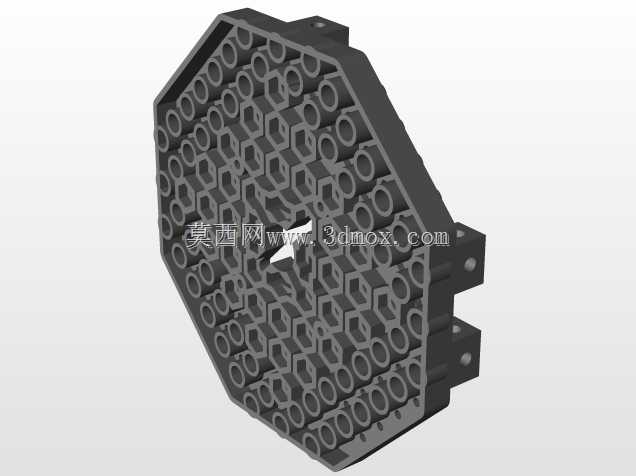

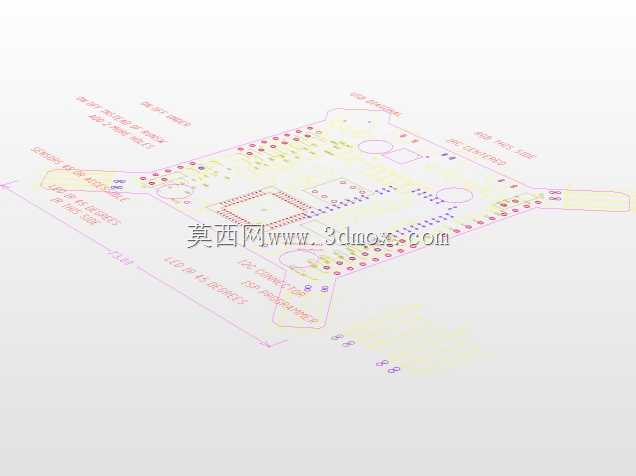

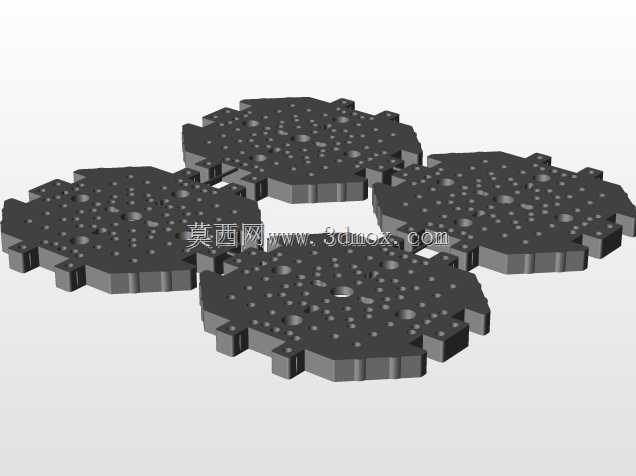

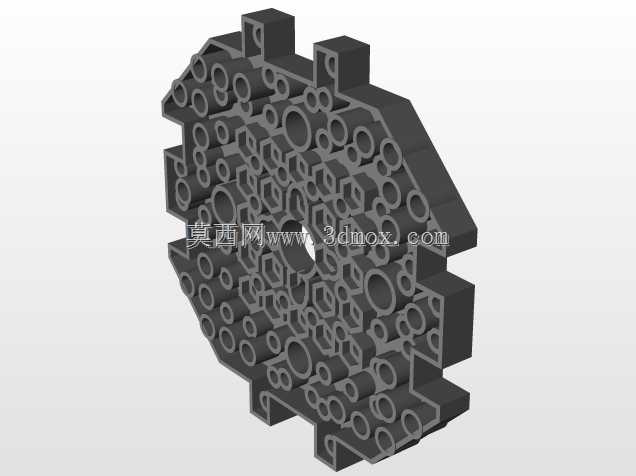

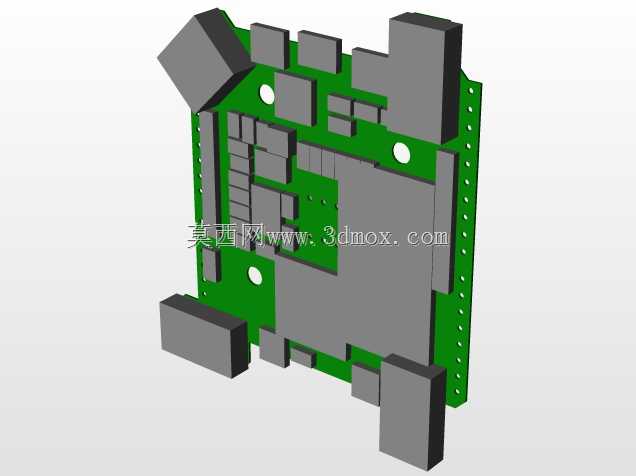

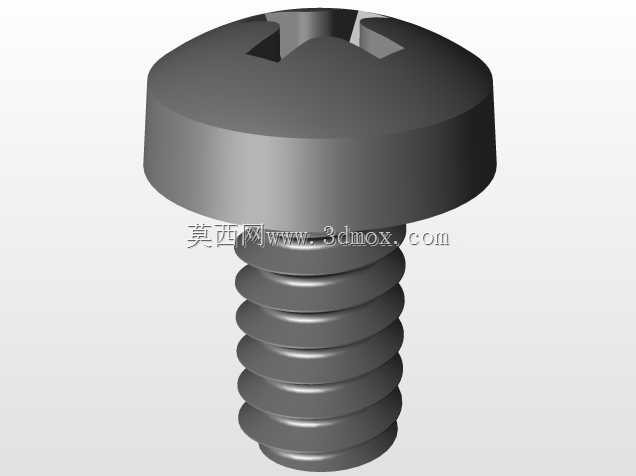

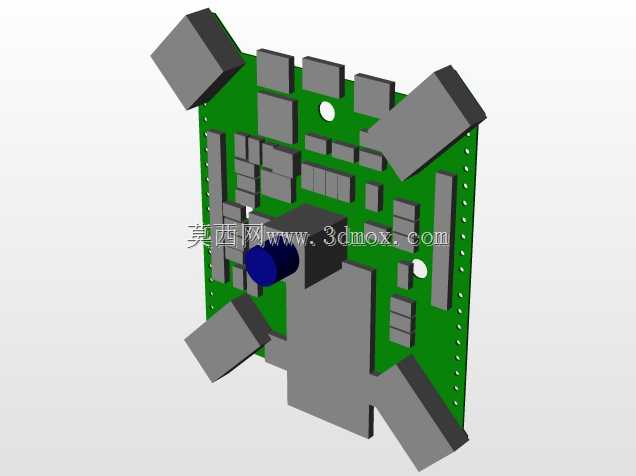

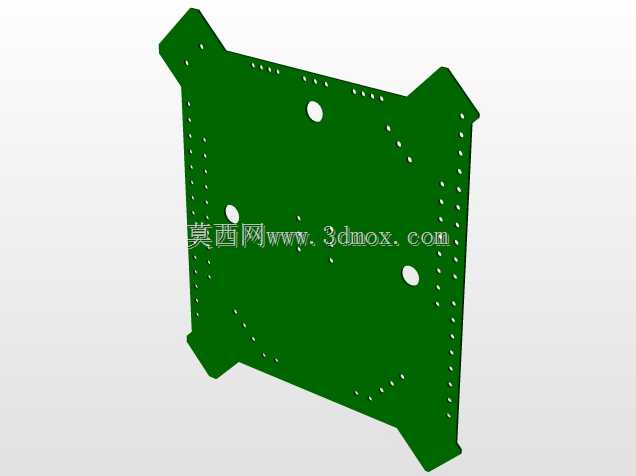

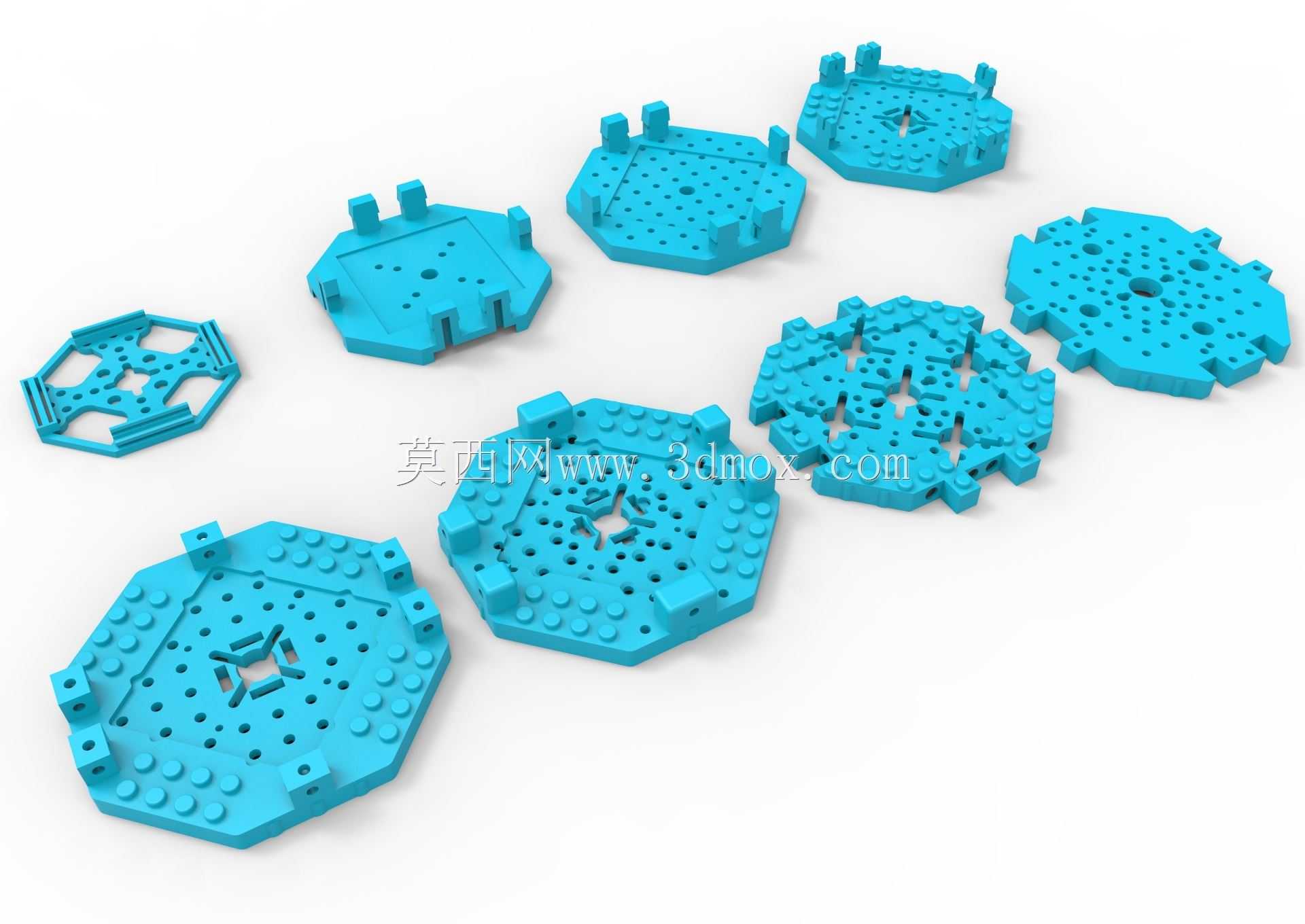

从功能特性来看，结构表面密布的不同孔径通孔，覆盖了常见小型电子元件的安装孔径范围，既可以通过螺丝直接固定PCB板、接线排、继电器座等标准电子配件，也可以作为走线孔实现不同立面之间的线路连通，避免线束外露杂乱，同时部分通孔可作为散热通道，让多面布置的发热元件产生的热量通过孔道形成空气对流，降低密闭集成结构的积热风险。结构的棱边位置做了规整的切边处理，相邻模块拼接时可以通过棱边定位面实现紧密贴合，配合对应位置的连接孔，可快速完成多个同规格模块的组合扩展，根据实际需求搭建不同规模的电子集成系统，无需重新设计整体安装基座。

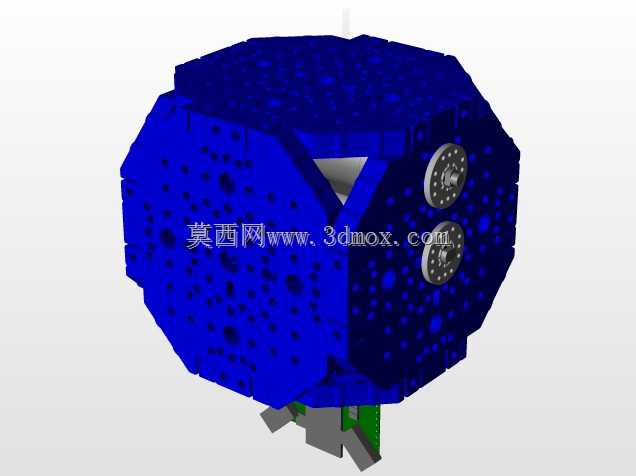

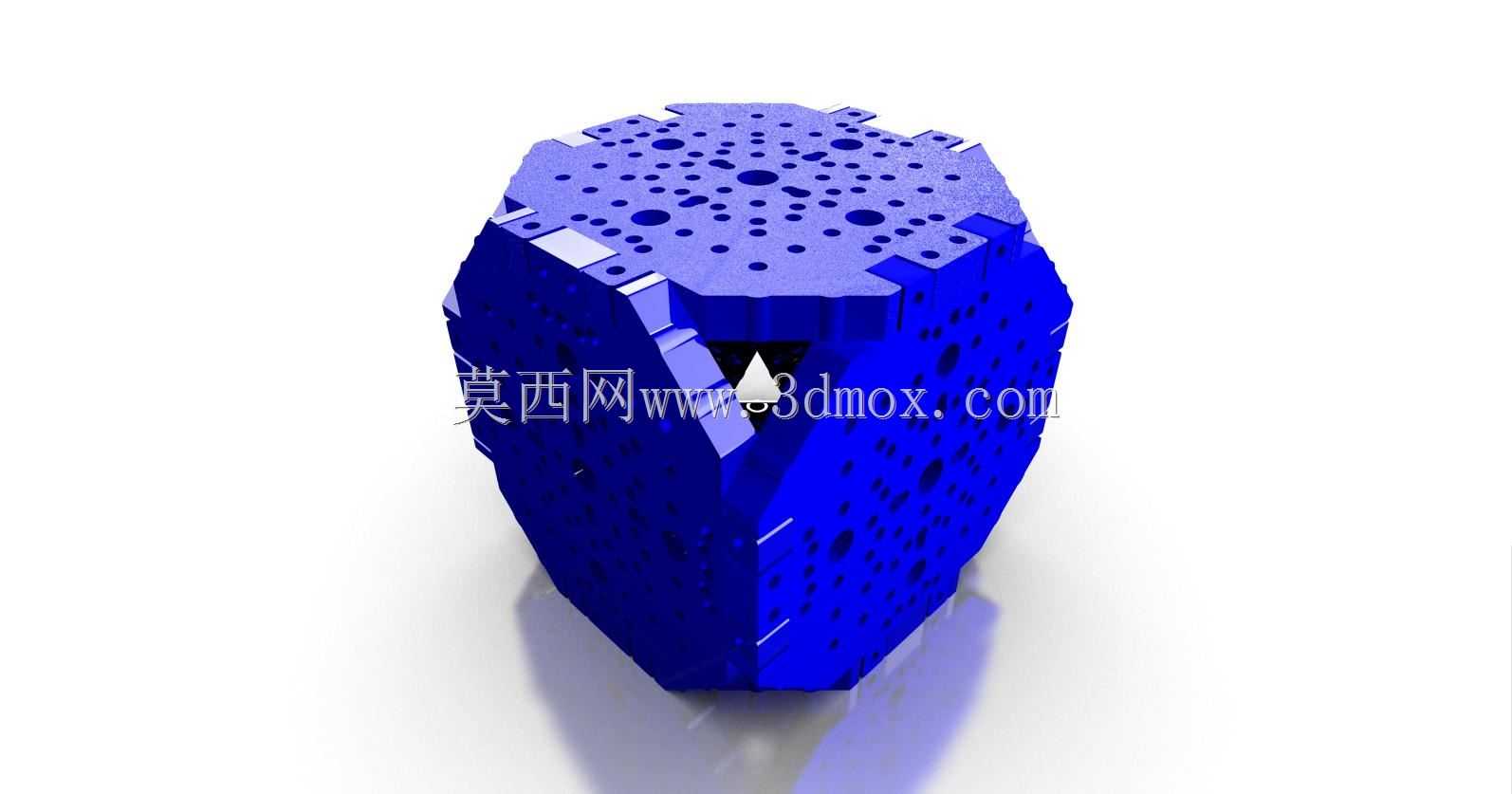

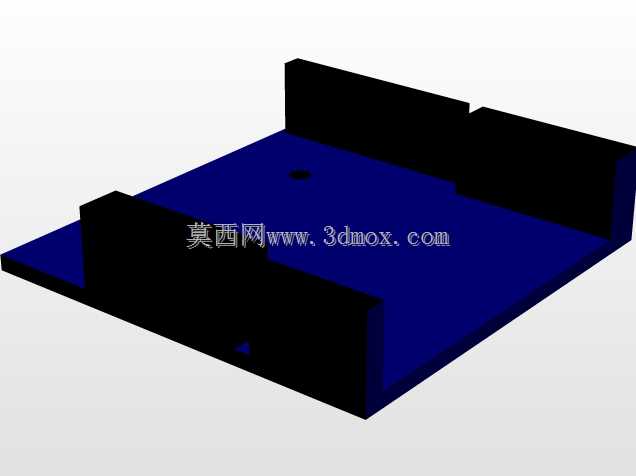

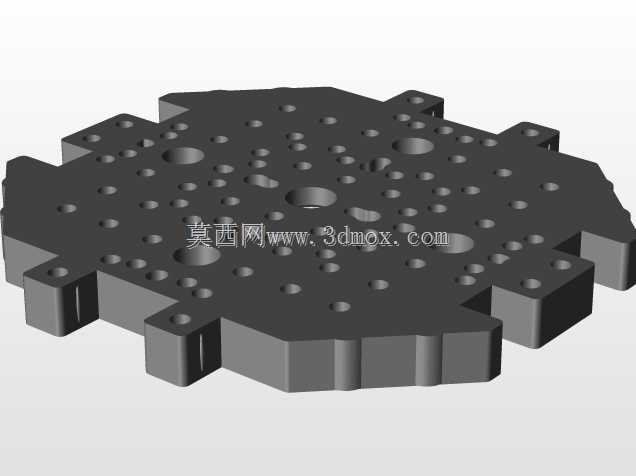

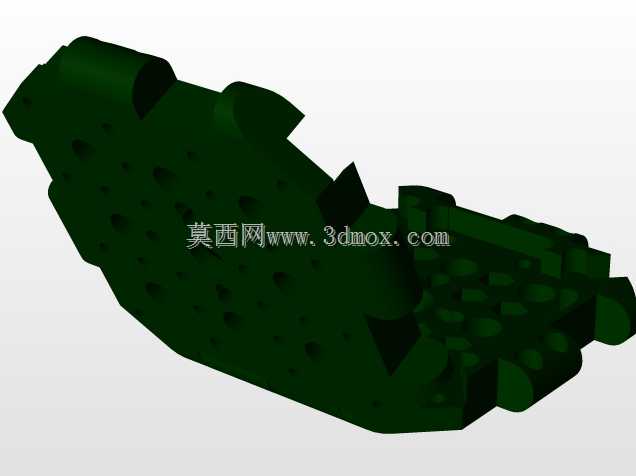

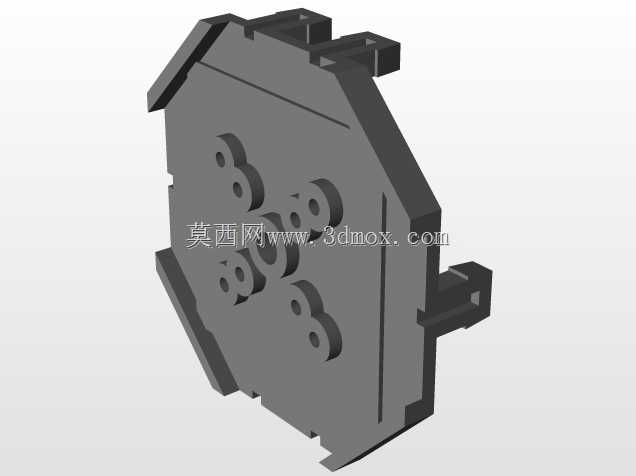

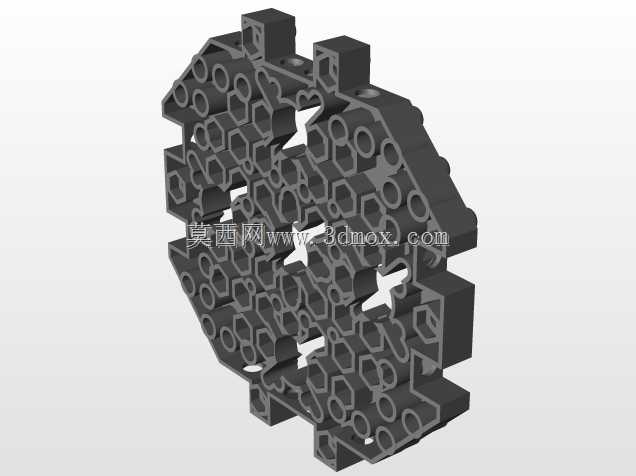

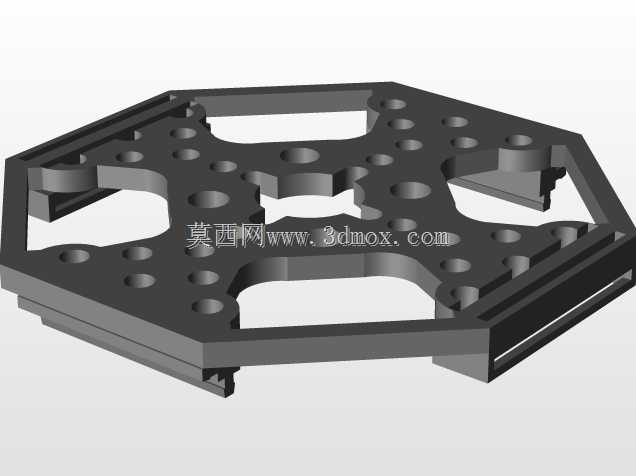

设计过程中，首先要确定多面体的面数与每个面的倾斜角度，平衡安装空间利用率与操作便利性，避免相邻面的元件安装后出现操作干涉，比如顶面保持水平便于布置需要频繁调试的电位器、显示屏类元件，侧立面保持合适的倾斜角度，既可以布置接线端子方便插拔线路，也能避免垂直立面安装元件时螺丝掉落的问题。孔位排布采用网格化阵列结合局部调整的方式，通用安装孔按标准间距阵列排布，预留出大尺寸元件的安装空位，同时在棱边位置预留模块拼接的定位销孔与连接螺丝孔，保证拼接后的整体结构刚度，不会因为多模块组合出现连接松动。

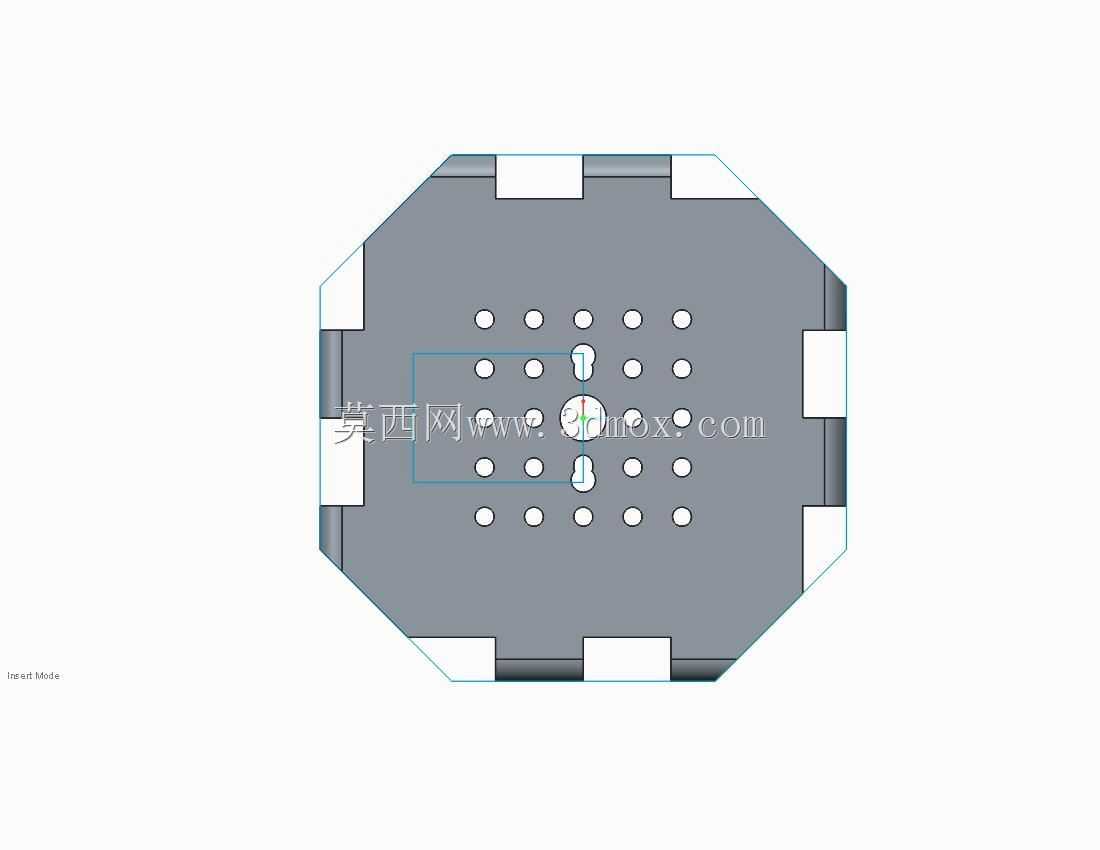

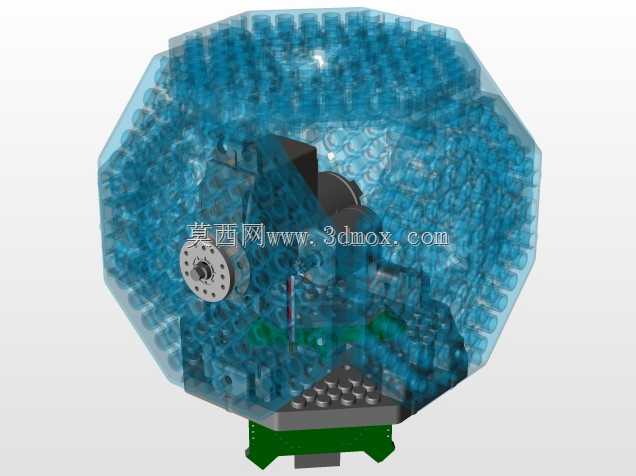

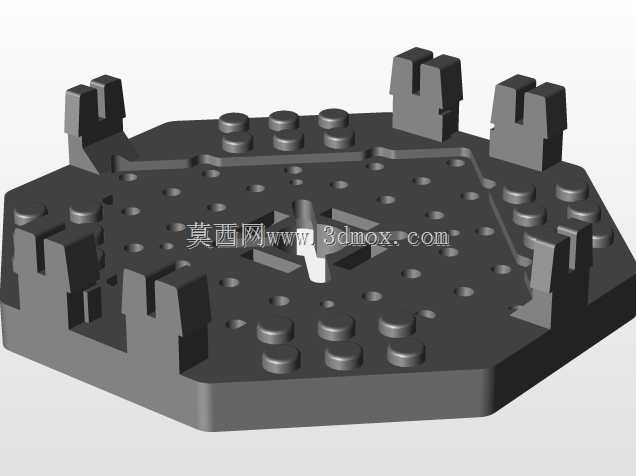

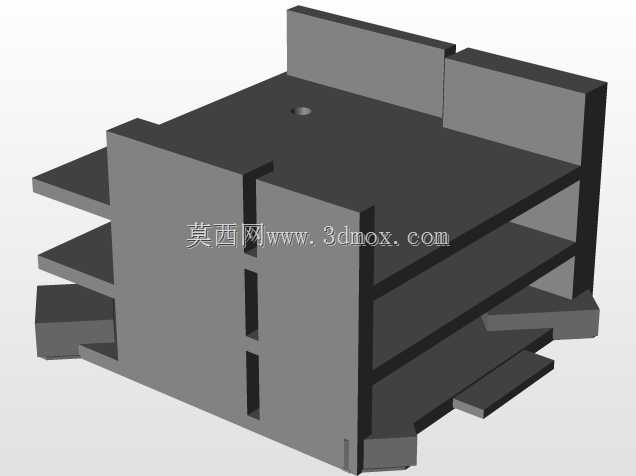

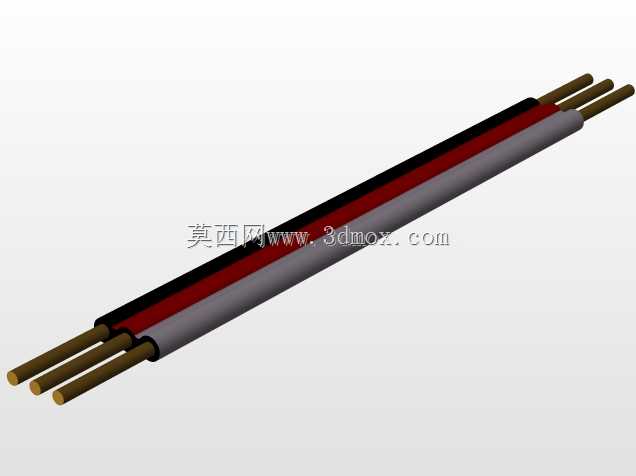

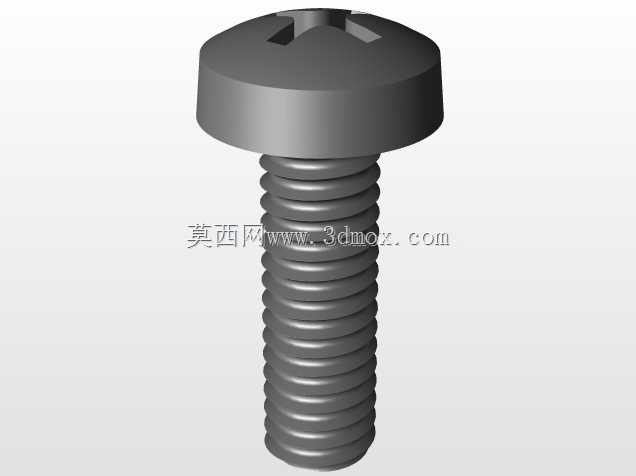

安装边界方面，该结构的整体外接轮廓为截顶多面体，底部设计有平整的安装基准面，可以直接固定在标准铝型材机架的台面上，也可以通过底部的定位孔与其他功能模块实现堆叠安装。每个面的安装孔深度根据对应立面的壁厚做了匹配，避免孔深过大穿透相邻立面造成结构强度下降，同时孔口位置做了微小倒角处理，安装螺丝时可以快速导向，不会出现孔口毛刺刮伤导线绝缘层的问题。结构的内部预留了连通的空腔，可布置主线束与公共供电线路，每个立面的元件接线都可以通过就近的走线孔接入内部空腔，大幅减少外部走线长度，也能避免线束被外部物件剐蹭损坏。

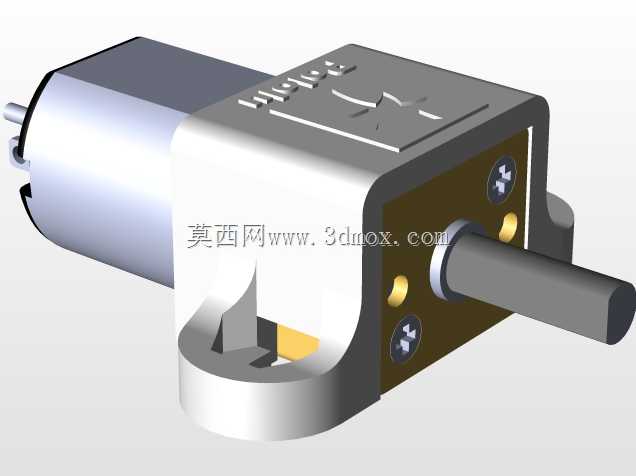

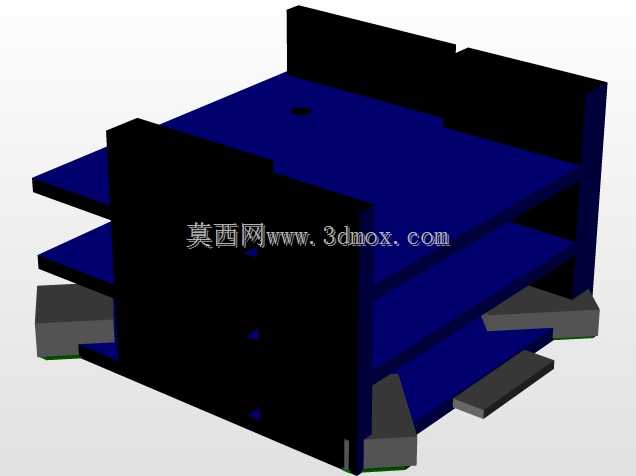

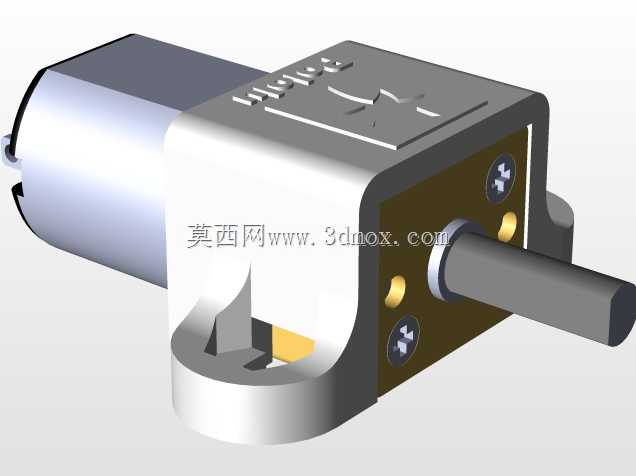

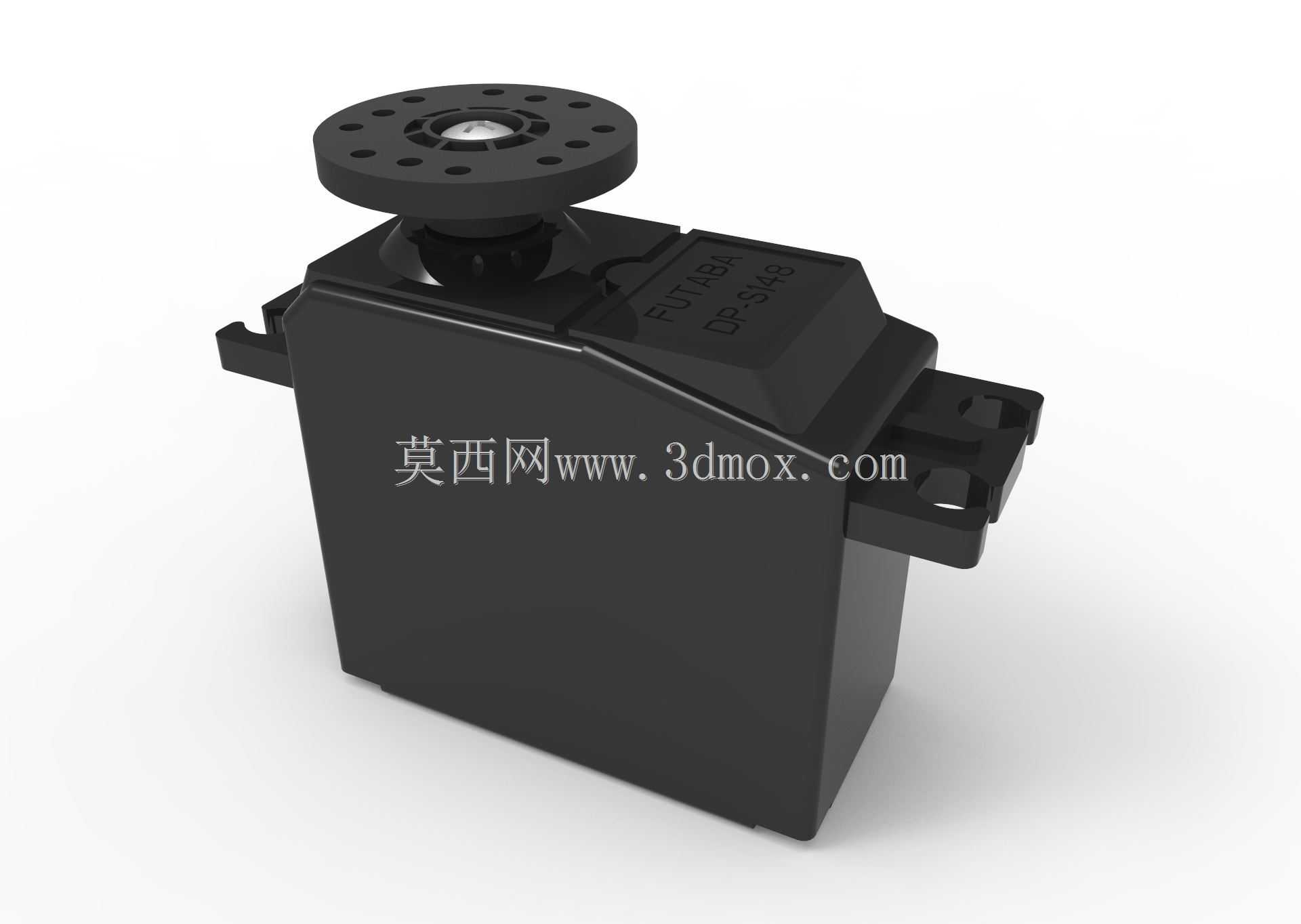

实际使用中，这类模块化结构可以根据测试需求快速更换不同功能的元件面板，比如某一阶段需要做传感信号采集，就在对应立面安装信号调理模块，后续需要做驱动输出测试时，只需更换对应立面的安装板即可，无需拆卸整个集成结构，大幅提升实验平台的重构效率。结构的材质选择上，若用于普通低压电子场景可采用绝缘工程塑料加工，若用于有屏蔽需求的场景，可在结构表面做导电涂层或者直接采用铝合金加工，配合接地孔实现电磁屏蔽效果，适配不同的电子集成场景需求。
