卡通造型数控节奏灯结构设计

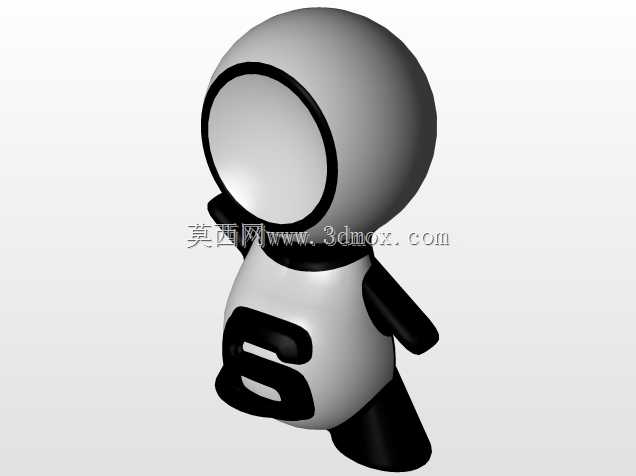

这款节奏灯的设计最初是面向桌面氛围营造场景做的结构开发，日常可放置在工位、电竞桌面、卧室床头等位置，能够跟随环境音频的节奏变化调整灯光输出效果，替代传统静态桌面摆件的单一装饰属性，兼顾实用照明调节与装饰作用。从结构设计思路来看，整体采用圆润的卡通拟人化造型，头部为大尺寸球形腔体，这个腔体内部预留了足够的空间容纳拾音模块、主控电路板与环形灯组，头部正面的环形黑边结构做了限位卡槽设计，既可以固定柔光扩散面板，避免灯光直射产生眩光，也能作为造型的视觉分界，强化卡通形象的识别度。躯干部分做了内收的弧面过渡，和头部球形结构衔接的位置做了止口配合，装配时可以直接卡合定位，不需要额外增加定位柱就能保证上下壳体的装配同轴度，躯干正面的造型凸起是装饰件的安装位，内部做了热熔柱预留，后续装配装饰件时可以直接热熔固定，不需要额外打胶，提升装配效率。四肢部分采用简化的短圆柱造型，手臂结构和躯干壳体做了一体化设计，减少单独零件的数量，降低开模成本，腿部结构作为整个产品的支撑脚，底部做了平面切边处理，保证放置在水平桌面时的稳定性，两个支撑脚的间距经过反复调整，既不会因为间距过小导致放置时侧翻，也不会因为间距过大占用过多桌面空间，整体放置的支撑边界控制在直径120毫米的圆形范围内，适配绝大多数桌面的空余摆放空间。从功能实现的结构预留来看，躯干内部的腔体除了容纳供电模块与走线空间，还在背部预留了充电接口的开孔位，开孔位置做了下沉式设计，避免充电线插头突出过多影响产品背部的贴墙放置，内部走线的槽位做了圆角过渡，避免组装时线材被壳体锐边割破绝缘层。拾音模块的安装位置选在头部腔体的侧下方，这个位置既不会被灯组的散热影响拾音精度，也能更好地接收各个方向传来的环境声音，保证节奏识别的灵敏度。灯组的固定采用环形卡槽结构，灯板卡入卡槽后不需要额外打胶固定，后续维修更换时可以直接拆卸，降低售后维护的难度。外壳的壁厚统一控制在2毫米，既保证壳体的结构强度，日常拿取放置时不会因为轻微磕碰产生壳体变形，也能控制塑料原料的用量，降低单件产品的材料成本，壳体的所有外边缘都做了R2以上的圆角处理，没有尖锐的棱角，日常使用时不会划伤手部。从安装与使用的边界来看，整个产品不需要额外的固定安装件，直接放置在水平支撑面即可使用，整体高度控制在180毫米以内，不会遮挡桌面显示器的视线，重量控制在300克左右，挪动位置时非常方便，不会因为过重导致挪动时刮花桌面漆面。在结构验证阶段，针对头部和躯干的卡合结构做了反复的拆装测试，保证拆装50次以上卡合结构不会出现断裂或者松脱的问题，支撑脚的平面度做了专门的调校，放置在玻璃桌面等光滑平面时不会出现晃动的问题。灯光的出光角度经过调整，主要朝向斜上方45度范围，既可以在桌面形成柔和的氛围光晕，也不会直接直射人眼造成视觉疲劳，柔光面板采用磨砂半透明材质，能够把灯珠的点光源均匀扩散成面光源，不会出现明显的灯珠颗粒感。
