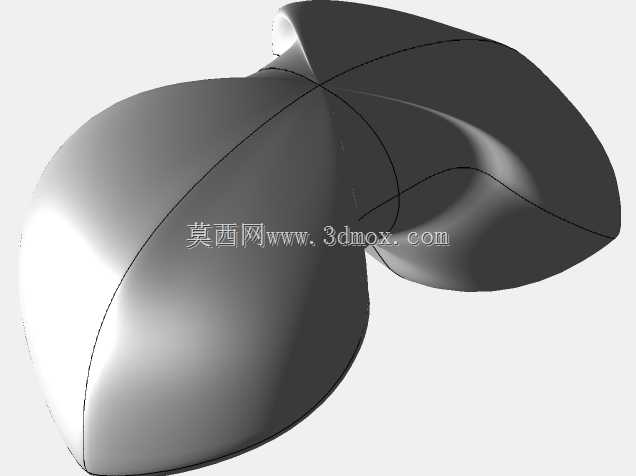

流线型曲面岩石造型三维数模

该曲面造型结构在工业设计领域可覆盖多类场景的外观验证需求，从文创产品的仿生外壳设计，到景观装置的异形构件预制，再到特种设备的流体减阻外覆件开发，都能依托该数模完成前期的结构匹配与曲面连续性校验。不同于常规规则几何体的建模逻辑，该造型全程以G2连续曲面为核心构建基准，所有曲面过渡区域均做了曲率梳排查，避免出现局部曲率突变导致的加工应力集中或外观光影断层问题。在实际工程应用中，这类自由曲面结构常被用于需要兼顾流体力学性能与外观质感的部件，比如户外探测设备的防护外壳，在多风沙工况下，流线型曲面可有效降低风阻，减少颗粒物在壳体表面的附着堆积，同时无棱角的曲面结构也能避免外力冲击时的应力集中点，提升壳体的抗冲击性能。建模过程中未采用简单的多边形拉伸倒圆角逻辑，而是通过多组截面线的放样拟合，结合曲面修剪、桥接、匹配等操作完成整体造型，所有曲面的控制点排布均沿曲面流线方向均匀分布，既保证了后续数控加工时刀路的顺畅性，也能满足3D打印快速成型时的面片质量要求，不会出现三角面片扭曲导致的打印层厚不均问题。从安装边界来看，该造型的底部预留了平整的安装基准面，可直接与标准规格的安装法兰或支撑底座配合，基准面的平面度公差可根据实际使用场景调整，若用于景观装置类场景，基准面可预留螺栓安装孔位，匹配M6-M10规格的标准紧固件；若用于文创产品外壳，基准面可设计为卡扣连接结构，与内部的功能腔体实现快速装配。外形尺寸方面，该数模采用参数化建模逻辑，所有曲面的控制参数均可根据实际安装空间做等比例缩放，不会出现缩放后曲面变形的问题，最小可适配掌心大小的文创摆件尺寸，最大可扩展至数米级的景观装置尺寸，缩放过程中仅需同步调整曲面的壁厚参数，即可满足不同场景下的结构强度要求。在结构功能特性上，该造型的闭合曲面结构可直接作为壳体类零件的基础数模，通过加厚曲面操作即可生成均匀壁厚的壳体，壁厚可根据选用的加工工艺调整，采用注塑工艺时壁厚可设置为2-3mm，采用钣金冲压工艺时壁厚可设置为0.8-1.5mm，采用玻璃钢模压工艺时壁厚可设置为4-6mm，所有过渡区域的圆角均随壁厚做同步适配，避免出现壁厚不均导致的注塑缩痕或冲压开裂问题。针对不同行业的应用需求，该数模还可在现有曲面基础上做二次开发，比如用于流体设备的导流部件时，可在曲面内部添加导流筋结构，引导介质沿曲面流线方向流动，降低流道内的湍流损耗；用于户外防护壳体时，可在曲面的合适位置开孔，嵌入透明视窗或操作按键，开孔区域的曲面均做了法向垂直处理，保证密封件安装时的贴合度，避免出现密封间隙导致的防水防尘性能下降。在建模思路上，全程遵循从整体到局部的设计逻辑，先搭建整体的造型轮廓控制线，调整控制线的曲率满足整体流线要求后，再生成基础大面，待大面的连续性验证通过后，再处理局部的过渡曲面，最后完成整体的闭合曲面检查，确保整个数模没有破面、重叠面、非流形边等问题，可直接导入各类CAE软件做流体仿真或结构力学仿真，无需额外的几何修复工作。对于从事异形曲面建模的从业者而言，该数模的曲面构建逻辑可作为自由曲面建模的参考案例，尤其是多曲面交汇区域的处理方式，通过拆分曲面、逐段桥接匹配的方式，既保证了曲面的连续性，也避免了单张曲面控制点过多导致的调整难度大的问题，在实际项目中可大幅提升异形曲面的建模效率，减少后期曲面修复的工作量。
