金属板溶液入口溜槽结构设计

在金属板带连续表面处理生产线中，入口溜槽是衔接上游来料与工艺处理段的核心导流部件，常见于电镀、钝化、阳极氧化、化学清洗等需要将板带平稳导入溶液槽体的工序段，其核心作用是引导运行中的金属板带以设定角度平稳进入工艺溶液区域，避免板带跑偏、刮蹭槽体，同时对流入的工艺溶液起到初步导流、稳流的作用，减少溶液紊流对板带表面处理质量的影响。

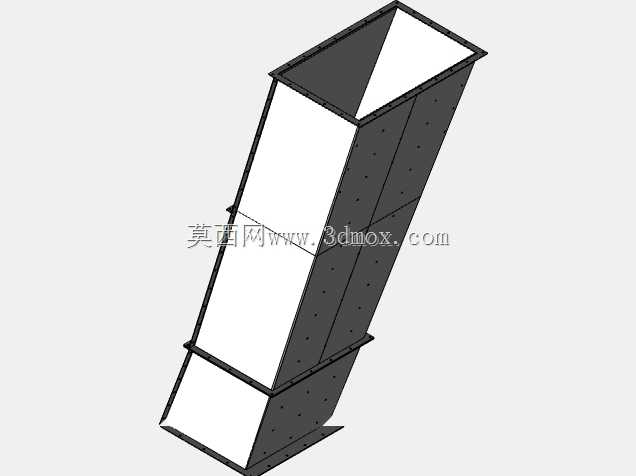

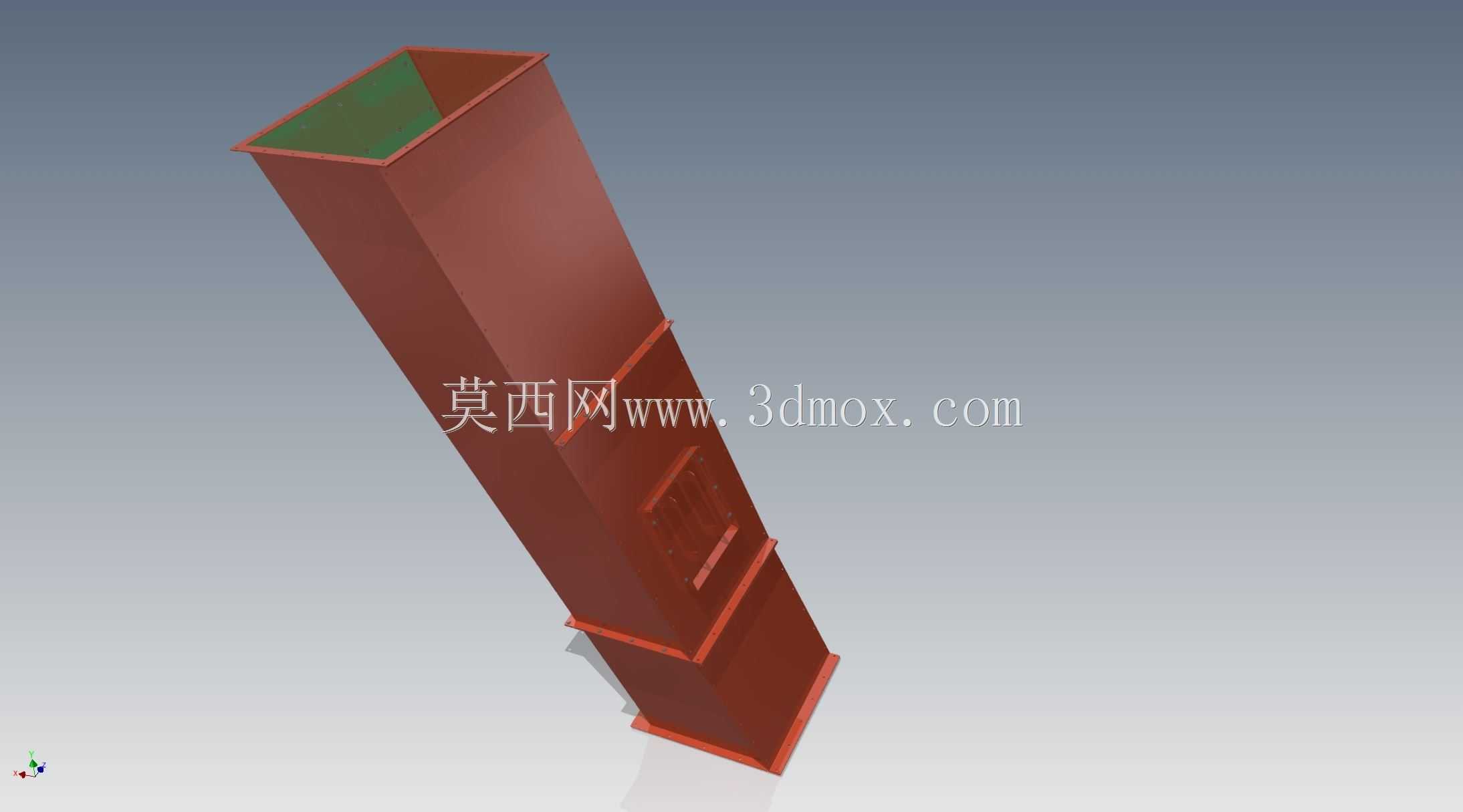

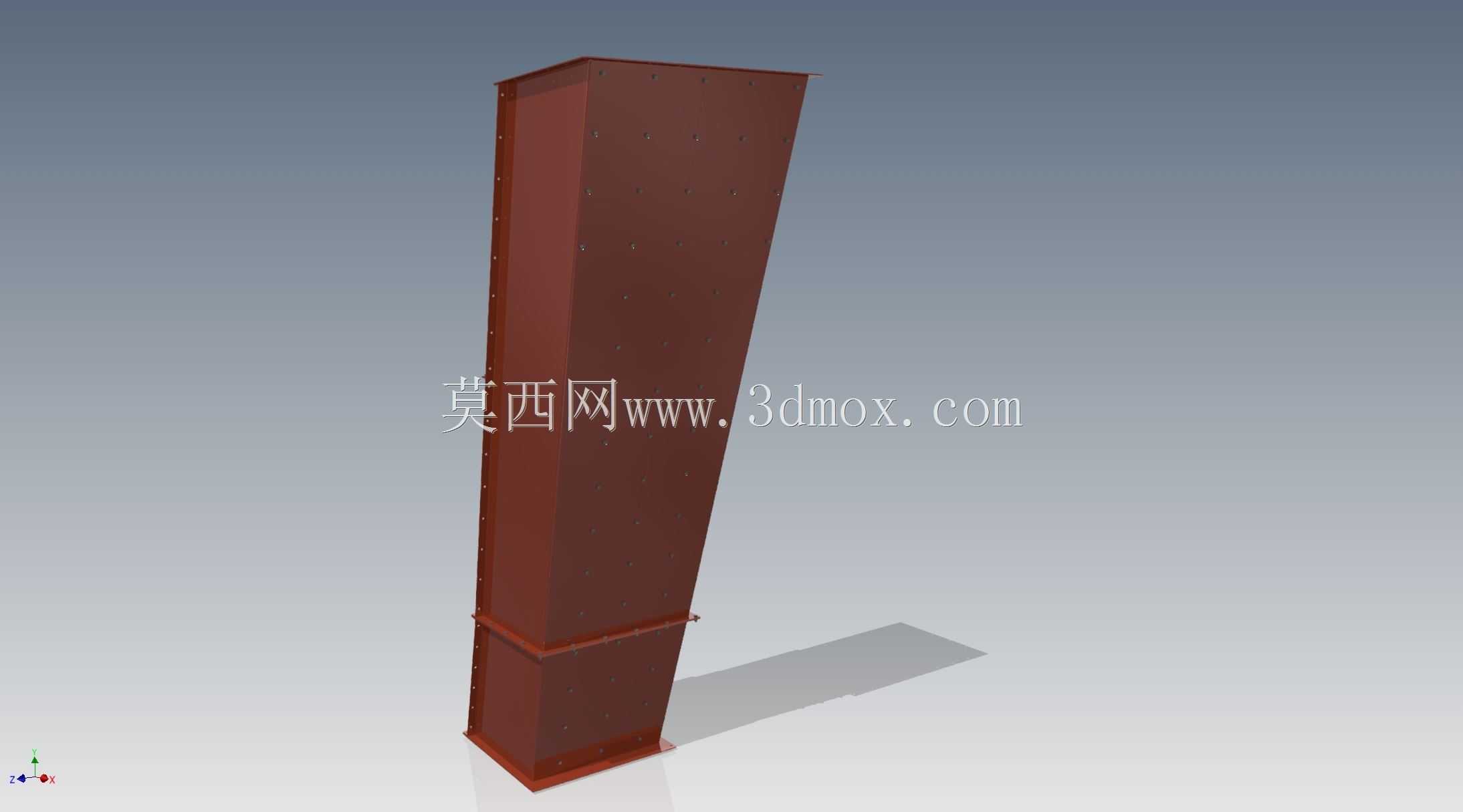

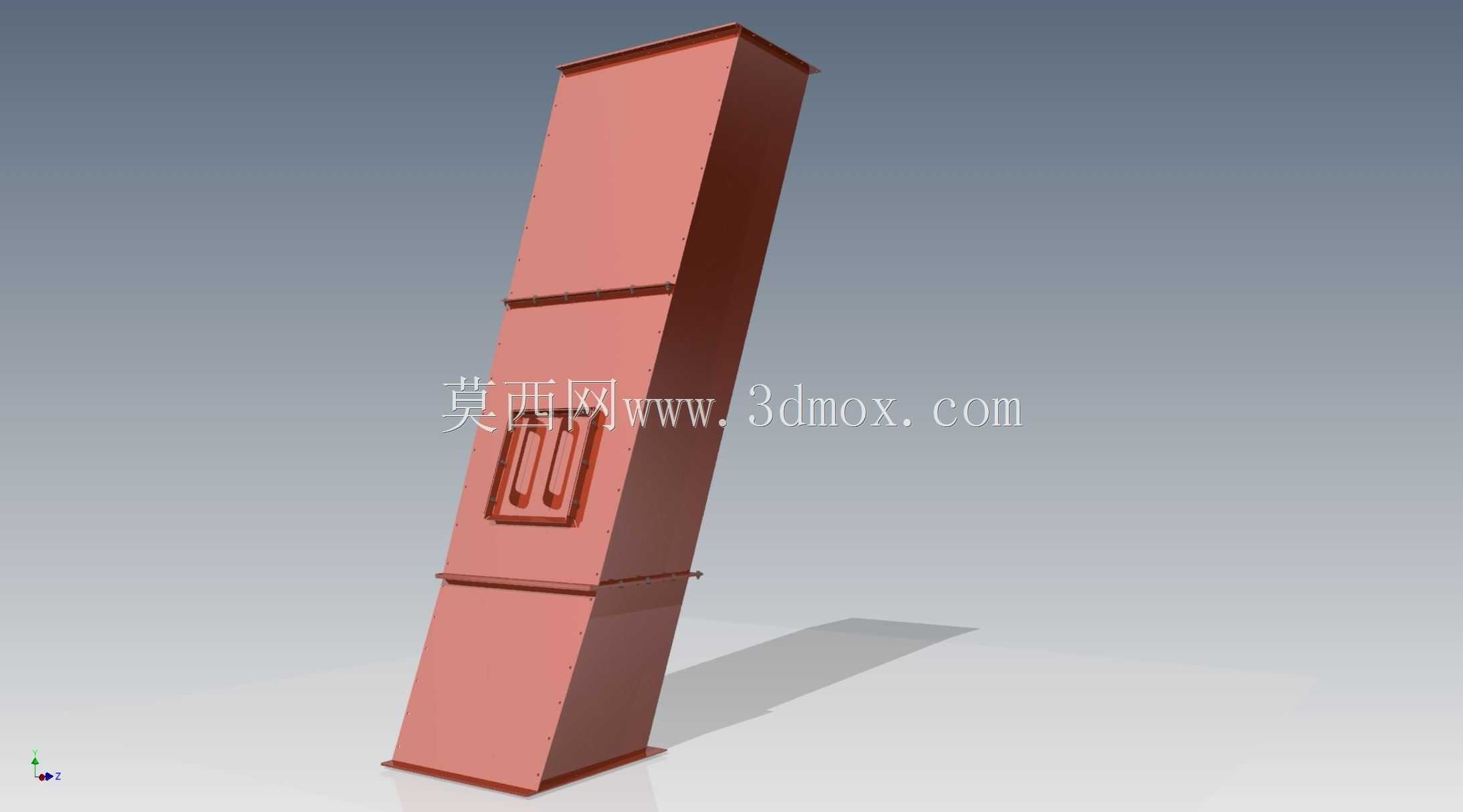

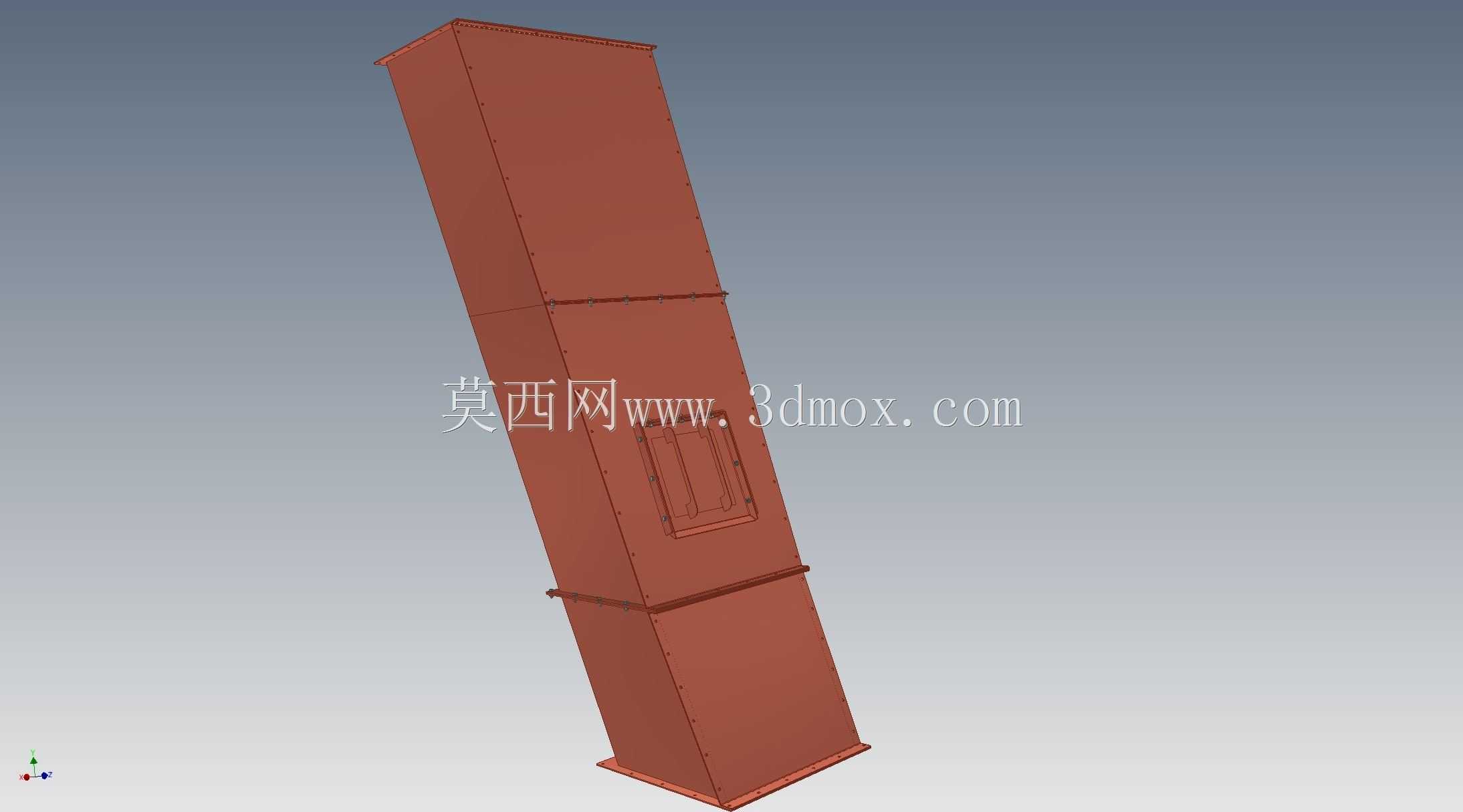

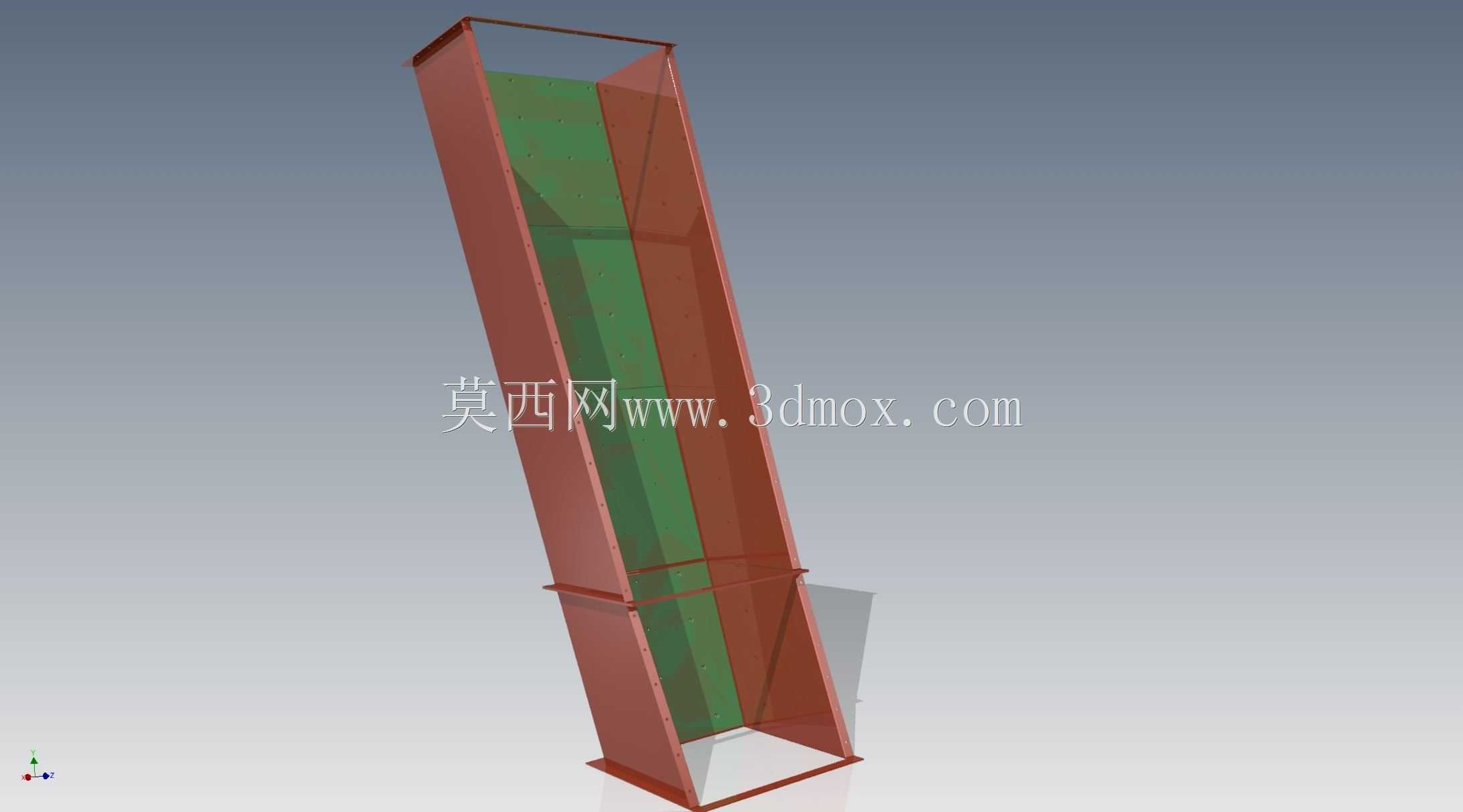

从结构设计逻辑来看，该溜槽采用分段式折弯焊接箱体结构，整体呈倾斜布置形态，上段为方形直段接口，用于和上游的密封进料腔或者过渡导槽对接，对接边设计有带螺栓孔的法兰翻边，安装时可通过螺栓配合密封垫实现和上游部件的紧密连接，防止工艺溶液从对接缝隙泄漏。中段为倾斜过渡段，是溜槽的主体导流区域，槽体内壁做平滑过渡处理，没有突出的焊缝或者结构棱角，避免刮蹭高速运行的金属板带表面，槽体侧壁均匀布置有加强筋或者连接孔位，既可以提升长槽段的结构刚性，避免槽体充液后出现侧壁变形，也可用于安装内部的导向辊、挡液板等附属配件。下段为收口出料段，角度做了小幅调整，能够让板带以更贴合工艺要求的角度进入下方的主溶液槽，同时下段的底部法兰边用于和主槽体的入口位置固定，保证衔接位置的平整度。

设计过程中首先要匹配生产线的工艺速度与板带规格，槽体内部的通流宽度需要比所处理的最大宽度金属板带单侧预留20-30mm的间隙，既避免板带运行跑偏时刮擦槽壁，也不会因为间隙过大导致溶液从缝隙处大量溢流。溜槽的倾斜角度需要结合板带的材质特性与溶液流向确定，角度过陡会导致板带进液时冲击力过大，容易出现带面抖动，影响表面处理膜层的均匀性；角度过缓则会导致溶液在槽内滞留，出现沉渣淤积的问题，长期运行后淤积的沉渣会被板带剐蹭，造成带面划伤缺陷。

从安装边界来看，该溜槽的上下端均采用法兰连接形式，安装时需要保证上段接口的水平度偏差不超过1/1000，避免对接后出现应力集中，长期受溶液腐蚀后出现焊缝开裂的问题。槽体整体的安装高度需要匹配上游导辊与下方主槽内沉没辊的位置高度，保证板带在溜槽内运行时的包角处于合理范围，不会出现板带贴蹭槽底或者槽顶的情况。槽体侧壁的连接孔位采用等间距布置，孔位的位置精度控制在±0.5mm以内，方便后期加装导向配件时不需要现场重新配钻，提升安装维护的效率。

在实际生产应用中，这类溜槽长期接触酸碱类工艺溶液，因此结构设计时所有的折弯转角都做了圆弧过渡处理，避免应力集中点过早出现腐蚀泄漏，同时槽体的焊接位置都做了连续密封焊，焊后做打磨平整处理，消除焊渣、毛刺等容易挂住沉渣的结构缺陷。槽体的分段式设计也方便后期的维护检修，当某一段出现腐蚀磨损时，可以单独拆卸更换对应的分段，不需要整体拆除整个溜槽，大幅降低生产线的停机维护时间。另外，溜槽的侧壁设计有一定的倾斜余量，能够适配一定范围内的板带来料角度偏差，当上游板带出现小幅跑偏时，槽壁可以起到辅助导向纠偏的作用，避免板带直接卡滞在入口位置造成断带事故。
