家具万向脚轮SolidWorks三维模型设计

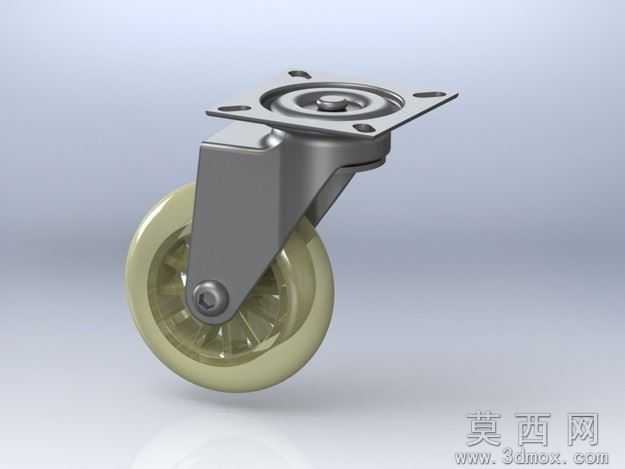

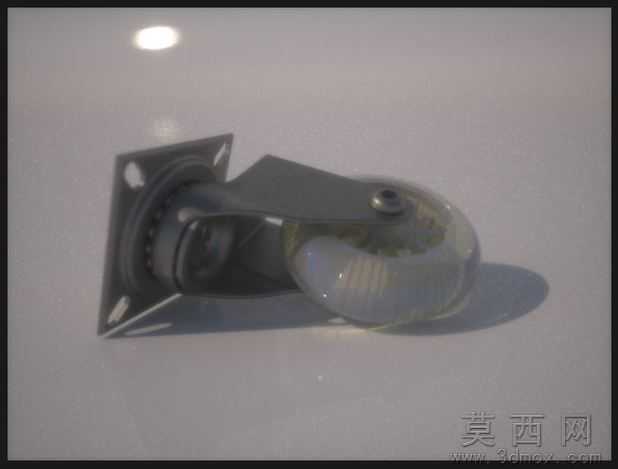

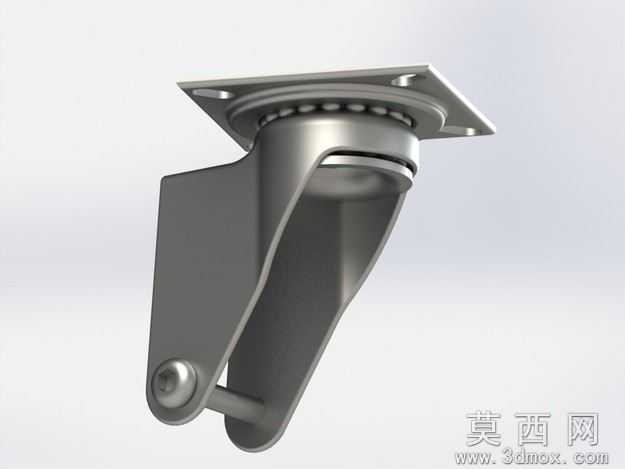

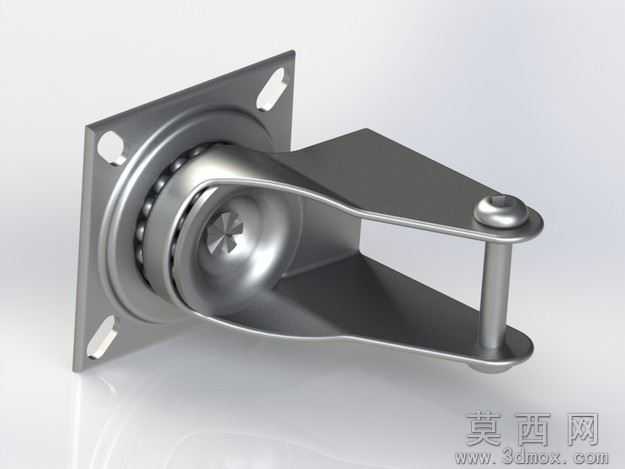

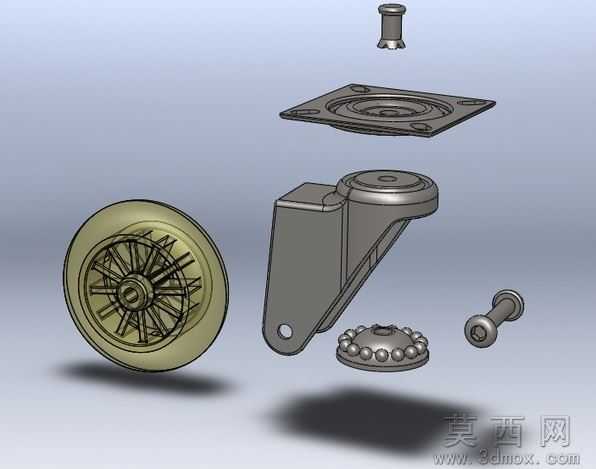

本款家具万向脚轮三维模型采用SolidWorks2012版本完成全参数化建模，建模流程遵循从核心零件到整体装配的逻辑：首先完成尼龙滚轮的参数化绘制，依据家具常用脚轮的承重需求设定轮体直径、轮毂辐条厚度、轮面弧度等核心尺寸，通过旋转凸台、圆周阵列等命令完成轮体建模，预留轮轴安装孔位；其次完成铸铁支架的建模，根据万向旋转的结构需求设计支架的折弯弧度、顶部安装法兰的四孔定位尺寸、轮轴安装座的同轴度参数，通过拉伸、切除、圆角等命令完成支架细节处理，保证支架与滚轮的装配间隙符合转动顺滑的要求；最后完成顶部旋转轴承、轮轴、固定铆钉等标准件的建模与装配，添加同轴、重合等装配约束，验证万向旋转动作无干涉。参数设计阶段充分考虑家具使用场景的需求，轮体承重设定适配常规民用家具的移动承重要求，安装法兰的孔位尺寸匹配市面主流家具底部的安装预留位，旋转结构的阻尼参数设定兼顾转动灵活性与移动稳定性，避免使用过程中出现晃动、卡滞问题。渲染材质方面，轮体采用半透明浅米色尼龙材质，添加轻微的磨砂质感模拟真实尼龙脚轮的表面触感，支架部分采用镀锌铸铁材质，设置金属拉丝纹理与哑光金属反光效果，安装法兰、轮轴等金属零件添加镀铬亮面材质，还原五金配件的真实质感，渲染场景采用浅灰色渐变背景，搭配柔和的影棚光照，清晰展示脚轮的整体结构与细节特征。结构原理上，本模型为平板式万向脚轮，顶部法兰通过螺丝与家具底部固定，支架与法兰之间内置推力轴承实现360度水平旋转，滚轮通过轮轴与支架连接实现滚动行进，整体结构可同时满足水平转向与滚动移动的需求，适配家具移动、转向的使用场景，用户可根据需求扩展刹车装置结构，实现脚轮的锁止固定。软件兼容方面，模型除原生SolidWorks2012格式外，还导出了STEP、IGES通用中间格式，可兼容UG、Pro/E、Catia等主流三维设计软件，不同软件的用户均可打开编辑，不会出现特征丢失、装配错位的问题，方便不同设计场景下的二次修改与调用。研发教学应用层面，本模型可作为家具五金配件设计的参考案例，用于讲解万向脚轮的结构设计逻辑、装配约束方法、参数化建模技巧，也可用于家具设计项目中的配件选型调用，帮助设计师快速完成家具整体的装配设计，还可作为机械基础教学中转动副、移动副结构的演示案例，帮助学习者理解万向转动结构的工作原理，同时也可供五金配件生产厂家作为产品改型设计的基础模型，缩短产品研发周期。
