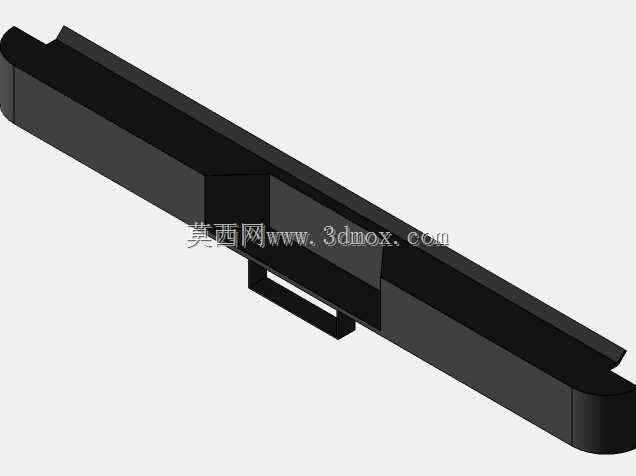

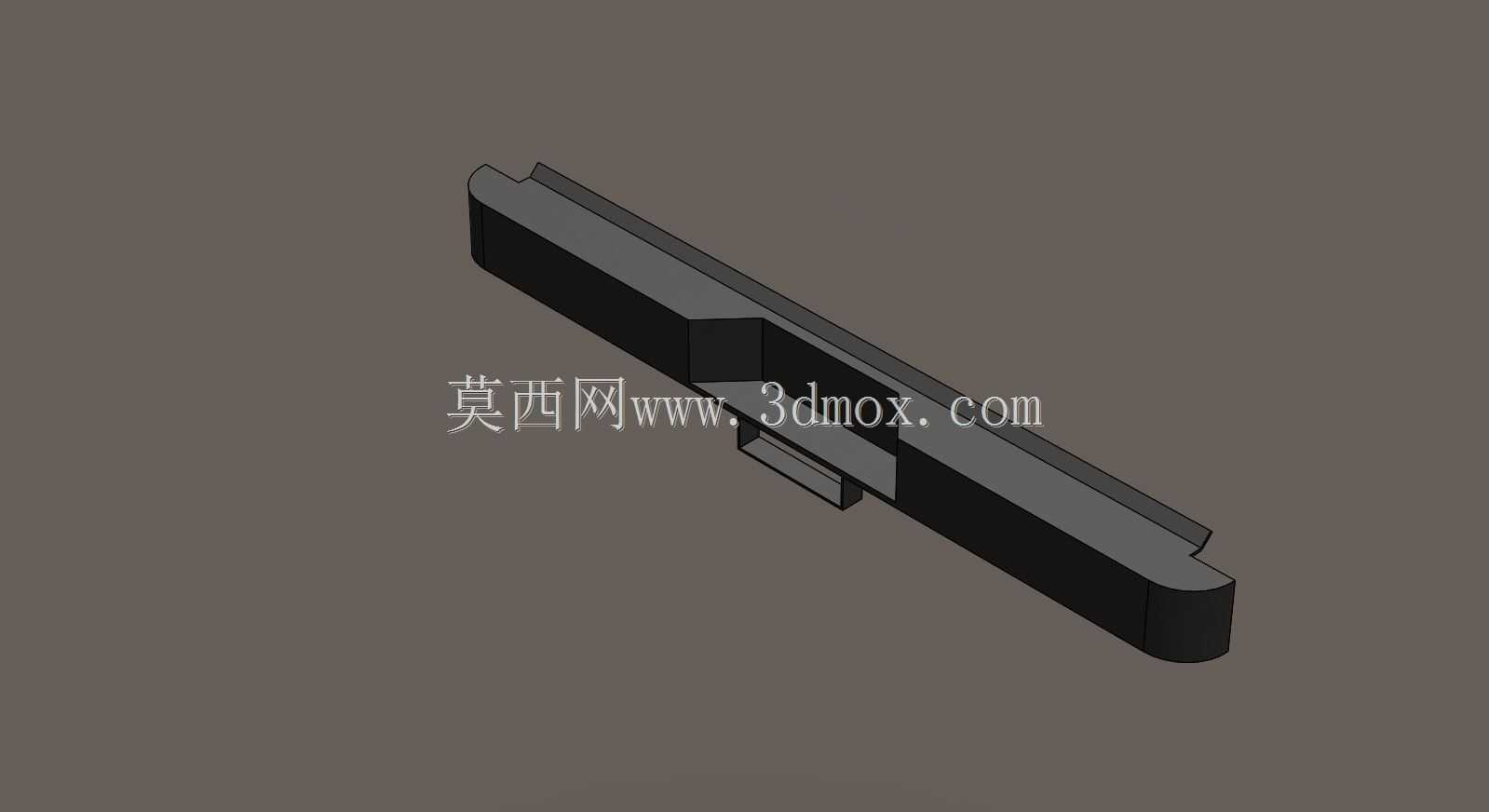

适配老款F系列皮卡的后防护保险杠结构

做皮卡外饰结构设计快八年，经手的前后杠方案少说也有四十多套，这次复刻的老款皮卡后杠，是之前帮车友改车时对着实车测数据做的，完全贴合老款F系列长货厢版本的车尾安装位。很多玩老皮卡的车主都有体会，年份久的车型原厂后杠要么锈蚀穿洞，要么轻微追尾就变形到没法修复，副厂件的安装孔位经常差个三五毫米，装上去缝隙歪歪扭扭，高速跑起来还容易产生风噪共振。这个结构在建模的时候，首先把安装边界卡死了——车尾纵梁的四个固定孔位完全对齐原厂冲压点位，孔位公差控制在0.2mm以内，不用在车架上额外打孔，也不用切割原车钣金，直接用原车螺栓就能固定，对动手能力强的车主来说，自己架个千斤顶半小时就能装完。

从功能层面来说，后保险杠首先承担的是低速碰撞的防护作用，这个结构的主体截面做了变厚度设计，靠近安装座的位置壁厚加厚到3.5mm，对应车架纵梁的传力路径，低速追尾的时候能把冲击力直接分散到两侧纵梁上，不会直接撞坏货厢尾门的钣金结构；中间的横向主体部分做了内凹的加强筋，沿着杠体长度方向通长布置，既不会让杠体显得过于笨重，又能提升整体的抗弯曲强度，平时装卸货的时候偶尔踩一下，或者靠在上面整理货厢里的货物，完全不会出现凹陷变形的情况。杠体的两端做了圆弧收边，刚好贴合车尾侧面的轮拱轮廓，不会突出车身太多，过窄路或者倒车的时候不容易刮到障碍物，边缘位置全部做了R3的圆角处理，没有尖锐的棱角，日常使用的时候不会刮到衣物或者磕碰到人。

实际应用场景里，这类老皮卡经常会被用来拉工具、跑非铺装路面，后杠除了防撞之外，很多车主还会在上面加装拖车钩、倒车灯或者牌照架，所以建模的时候在杠体中间预留了通用的方口安装位，不用额外切割杠体就能加装标准尺寸的拖车方口，两侧也预留了牌照灯和倒车雷达的走线孔位，孔位边缘做了翻边处理，穿线的时候不会磨破线束绝缘层。之前有做改装件的朋友拿这个结构去开模做钢制后杠，装车反馈说贴合度比市面上卖的通用款好很多，因为建模的时候就考虑了老车车架可能存在的轻微变形量，安装孔做了长圆孔设计，就算车架有一两毫米的偏移，也能顺利对准螺栓位，不用硬撬杠体来对位。

设计的时候没有做过多花哨的造型，完全遵循实用优先的思路，杠体上表面做了轻微的向后倾斜角度，下雨或者洗车的时候水会直接流到地面，不会积在杠体表面渗进安装缝隙造成锈蚀；下边缘的位置比原车杠稍微高了12mm，走烂路的时候不容易被地面的石块或者土坡磕到，之前有车主装了通用款后杠，下沿太低，过交叉轴的时候直接把杠体顶变形，这个结构的离去角和原车保持一致，不会影响车辆的通过性。从结构受力来说，整个杠体的受力点全部落在车架纵梁上，没有和货厢的薄钣金连接，就算拖挂小拖车或者拖拽被困车辆，力也不会扯坏货厢结构，之前做过静力学仿真，在中间位置施加12kN的垂直载荷，杠体的最大变形量不到1.2mm，完全满足日常拖拽、承重的使用需求。

很多人做后杠模型的时候容易忽略安装间隙的问题，这个结构在建模时就预留了和尾门、车尾侧围的5mm均匀间隙，尾门完全打开的时候不会碰到杠体，就算冬天低温下杠体或者车身钣金有轻微的冷缩变形，也不会出现干涉摩擦的情况。杠体的背面做了线束卡扣的预留位，倒车雷达的线束可以沿着背面的卡扣走线，整理完之后完全看不到明线，不会像通用款那样线束露在外面容易被挂断。对于做老车配件复刻的从业者来说，这个结构的建模逻辑完全是从实车装配出发，没有理想化的设计，所有的尺寸都是对着实车反复测量调整的，拿去做数控加工或者冲压开模都不用再大幅调整孔位和轮廓，能省掉很多现场配装的工作量。
