15-12毫米十字连接挠性杯形构件

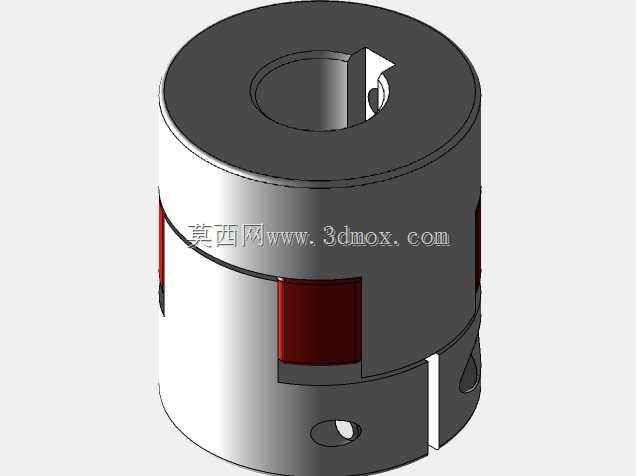

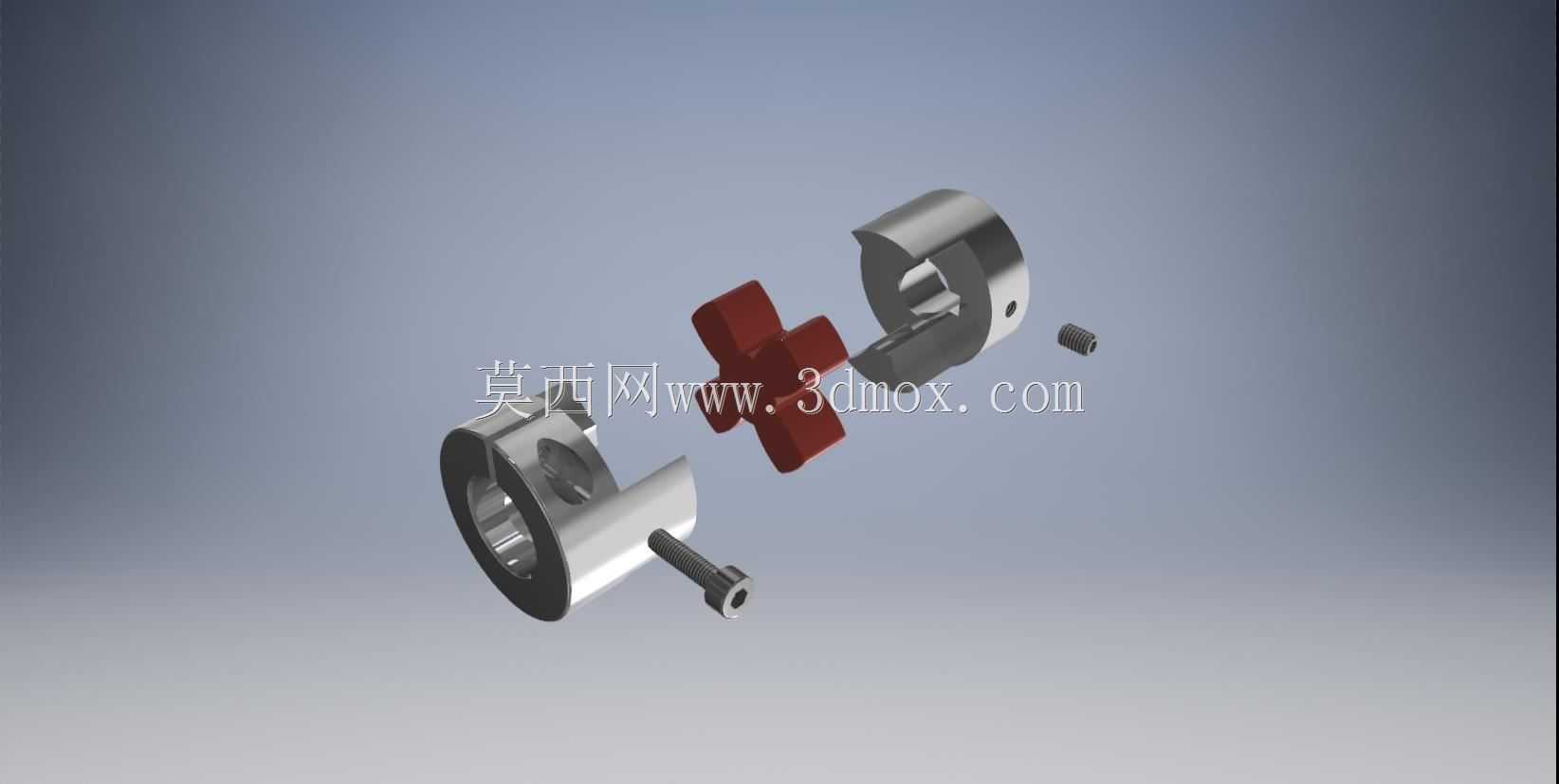

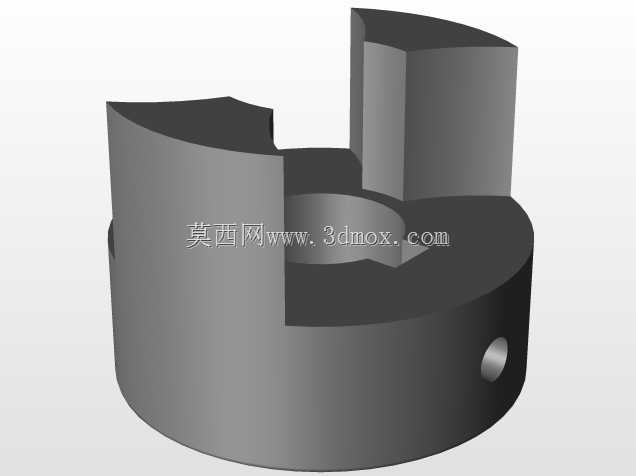

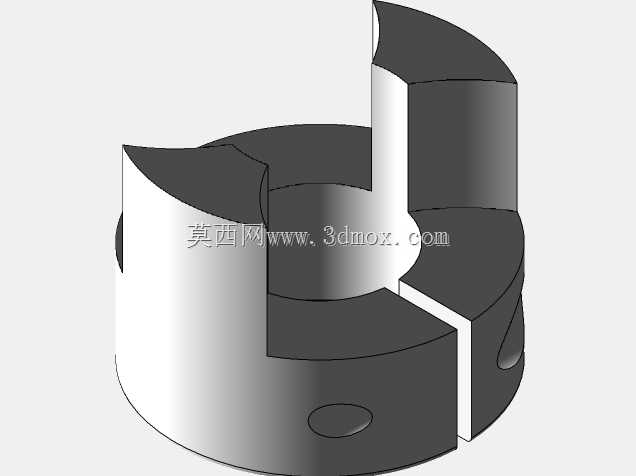

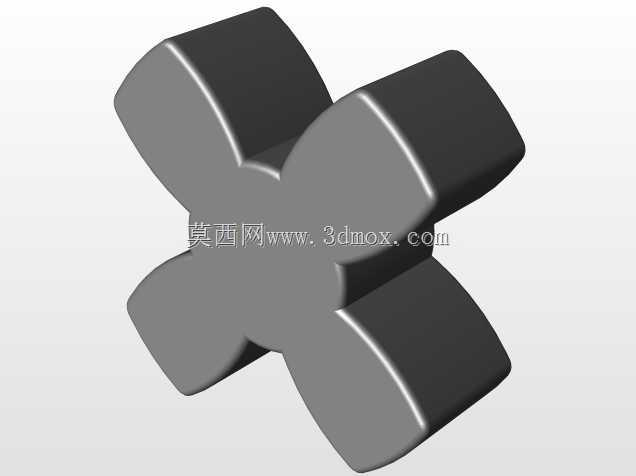

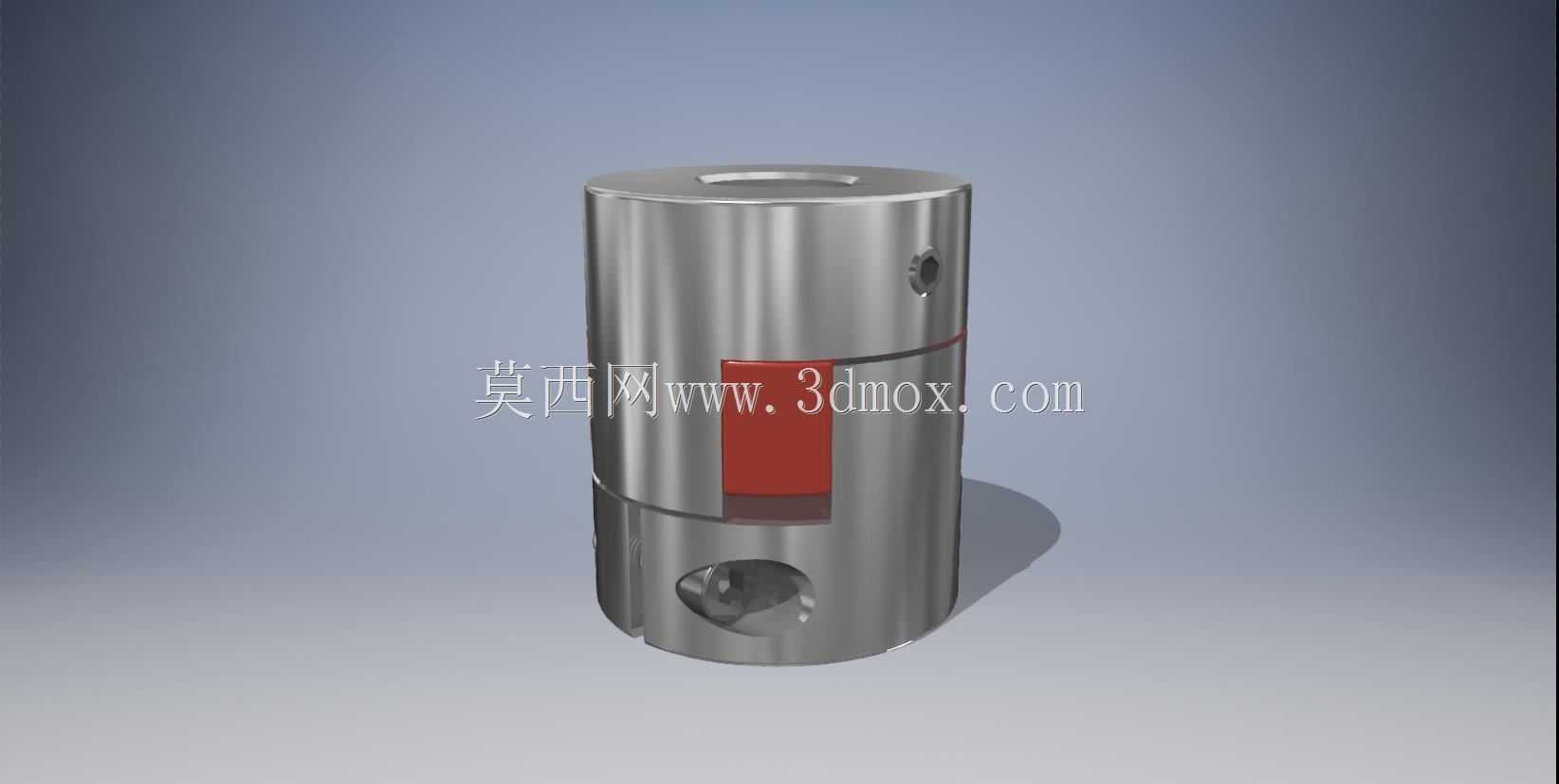

日常做小型传动机构的适配设计时，经常会遇到两轴存在小角度偏斜、径向错位的安装场景，这类场景如果用刚性联轴器直接硬连，运转过程中会产生额外的交变应力，轻则加速轴承磨损，重则出现轴件疲劳断裂的问题，这款15-12毫米规格的挠性杯形连接构件，就是针对这类小扭矩、小安装空间的错位传动场景设计的。从结构拆分来看，整个构件由两个对称的杯形金属基座、中间的十字形挠性嵌件、以及两枚锁紧固定螺钉组成，两个杯形基座分别对应连接15毫米和12毫米直径的轴端，基座上开有径向的螺钉锁紧孔，安装时将轴端插入基座内孔，拧紧锁紧螺钉即可完成轴与基座的固定，不需要额外做键槽加工，适配小扭矩传动下的快装需求。中间的十字形嵌件采用具备一定形变能力的材质，嵌件的四个凸块分别卡入两个杯形基座端面的对应卡槽内，当两连接轴存在角向偏差或者径向偏移时，十字嵌件可以通过自身的微量形变补偿错位量，避免传动过程中出现卡滞、应力集中的问题，同时这种十字嵌件的结构还能传递稳定的扭矩，不会像橡胶挠性件那样长期使用后出现老化蠕变、扭矩传递失效的问题。从安装边界来看，两个杯形基座的外径控制在适配小空间安装的尺寸范围内，组装完成后整体的轴向长度不会占用过多的安装空间，适合用在小型实验设备、桌面级传动装置、小型精密仪器的动力传递环节，比如小型传送带的动力端连接、桌面型3D打印机的传动机构、小型检测设备的动力输出衔接这类场景，这类场景的安装空间往往比较紧凑，轴件的加工和装配精度很难做到完全对中，用这种挠性杯形构件就能很好地补偿装配误差，降低对轴系加工精度的要求，同时减少后期的维护成本。设计过程中，杯形基座的卡槽位置做了公差匹配优化，卡槽和十字嵌件凸块之间预留了合理的配合间隙，既不会因为间隙过大导致传动回程误差超标，也不会因为间隙过小导致嵌件无法顺利形变补偿错位，锁紧螺钉的位置选在杯形基座的侧壁居中位置，拧紧时的压紧力可以均匀作用在插入的轴端表面，不会出现轴端被顶偏的问题，同时螺钉头沉入基座侧壁的沉孔内，不会在运转过程中剐蹭周边的其他构件。实际选型使用时，需要注意匹配对应的传动扭矩范围，这种小尺寸的挠性连接构件适合传递小扭矩的动力场景，如果是大扭矩重载传动场景则不适用，另外安装时要注意两轴的错位量不能超过构件的补偿上限，过大的错位量会导致十字嵌件的形变量超出设计阈值，长期运转会加速嵌件的磨损，缩短构件的使用寿命。从结构特性来看，这种杯形挠性构件的拆装非常方便，需要维护更换嵌件的时候，只需要松开两端的锁紧螺钉，将两个杯形基座拉开，就能取出中间的十字嵌件进行更换，不需要完全拆卸两端的轴系固定结构，能大幅降低后期维护的拆装工作量。在做三维建模的时候，整个构件的配合公差都按照精密传动的要求做了参数化设置，杯形基座的内孔公差、卡槽的位置公差、十字嵌件的尺寸公差都做了对应匹配，建模过程中也还原了组装后的间隙状态，方便设计人员直接调用到自己的装配体中做干涉检查、安装空间校核，不用再重新调整配合尺寸。
