四英寸英制梯形螺纹管焊接联接螺母

在化工流体输送、市政给排水、食品级卫生管路以及船舶管系的现场施工环节，经常会遇到大口径薄壁不锈钢管需要频繁拆装检修的工况，这时候普通的卡套接头或者对焊法兰要么拆装效率太低，要么密封可靠性在长期振动工况下容易出现渗漏，这类4英寸规格的焊接联管螺母，就是针对这类场景设计的管路联接元件。

不同于小口径管接头靠螺纹直接咬合管壁的设计，大口径管路的联接需要兼顾焊接端的结构强度和螺纹副的锁紧可靠性，这个零件的设计逻辑是把焊接固定和螺纹锁紧的功能拆分到不同的结构段上：一端是带坡口的焊接直段，现场安装时直接和对应外径的不锈钢管端部做氩弧焊接，焊脚可以完全贴合管壁，不会因为管路内的流体压力波动出现焊口撕裂的问题；另一端是带内梯形螺纹的锁紧段，梯形螺纹的牙型角比普通三角螺纹更小，牙根强度更高，在反复拆装锁紧的过程中不容易出现滑牙，而且螺纹副的配合间隙可以预留足够的密封件安装空间，配合配套的密封环使用时，能承受1.6MPa级别的管路静压，完全满足常规工业管路的压力等级要求。

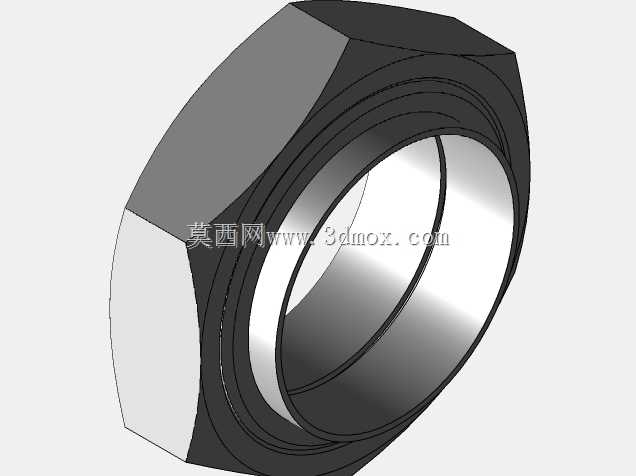

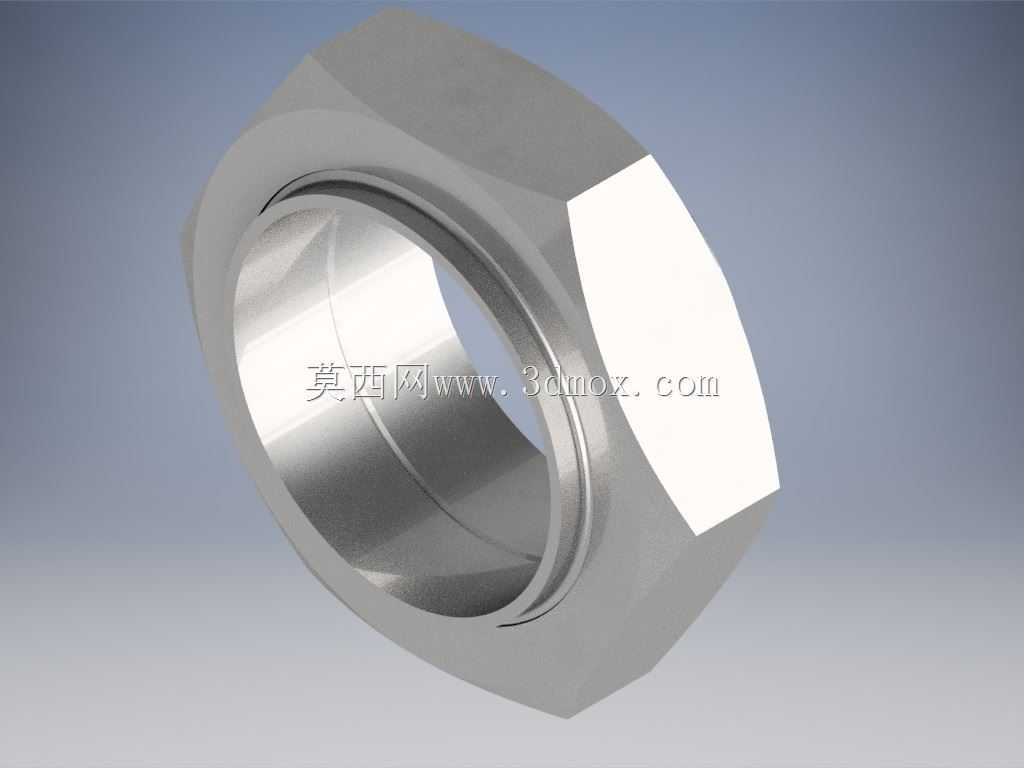

从结构细节来看，螺母的锁紧段外侧设计了六方受力面，六方的对边尺寸是按照常规管装扳手的作业空间预留的，现场施工时不需要特制工装，用普通的重型活动扳手或者对应规格的呆扳手就能完成锁紧操作，不会因为受力面太小导致拆装时打滑磨圆。中间的过渡段做了圆弧倒角处理，没有尖锐的应力集中棱边，一方面是焊接作业时不会因为棱角磕碰划伤施工人员的防护手套，另一方面在管路长期受振动载荷时，过渡段的圆弧结构能分散焊接端和螺纹段之间的应力，避免长期使用后出现根部断裂的问题。

做三维建模的时候，首先要确定的是焊接端的内径尺寸，必须和4英寸对应规格的不锈钢管外径做基孔制配合，单边配合间隙控制在0.1mm以内，这样现场焊接时不需要额外做管壁打磨调整，直接套入管端就能定位，保证焊后管路的同轴度，不会出现管路偏斜导致的流体阻力增大问题。内梯形螺纹的参数要严格匹配英制管螺纹的标准牙型，牙顶和牙底都做了0.2mm的圆角处理，建模时不能直接用普通螺纹命令生成尖锐牙型，否则实际加工出来的螺纹在锁紧时会出现应力集中，第一次锁紧就可能出现牙型崩裂的问题。

实际选型使用的时候，要注意这个螺母的安装边界：焊接端的轴向预留长度要满足焊枪的作业空间，至少要留出15mm的直管段，不能把螺母贴在管路弯头等异形件旁边焊接，否则焊枪无法伸到焊缝位置，容易出现虚焊漏焊的问题。螺纹端的锁紧行程要提前核算，和配套的接头体配合时，螺纹拧入深度要达到8个牙以上，才能保证足够的锁紧力，不能只拧入两三牙就靠密封件硬压密封，否则管路受冲击时很容易出现螺纹脱开的故障。另外这个零件的材质默认是304不锈钢，如果是用在有腐蚀性流体的工况，比如化工废水输送或者海边的船舶管系，要换成316L材质的版本，建模时可以把材质参数做成可配置的选项，方便不同工况下的选型调用。

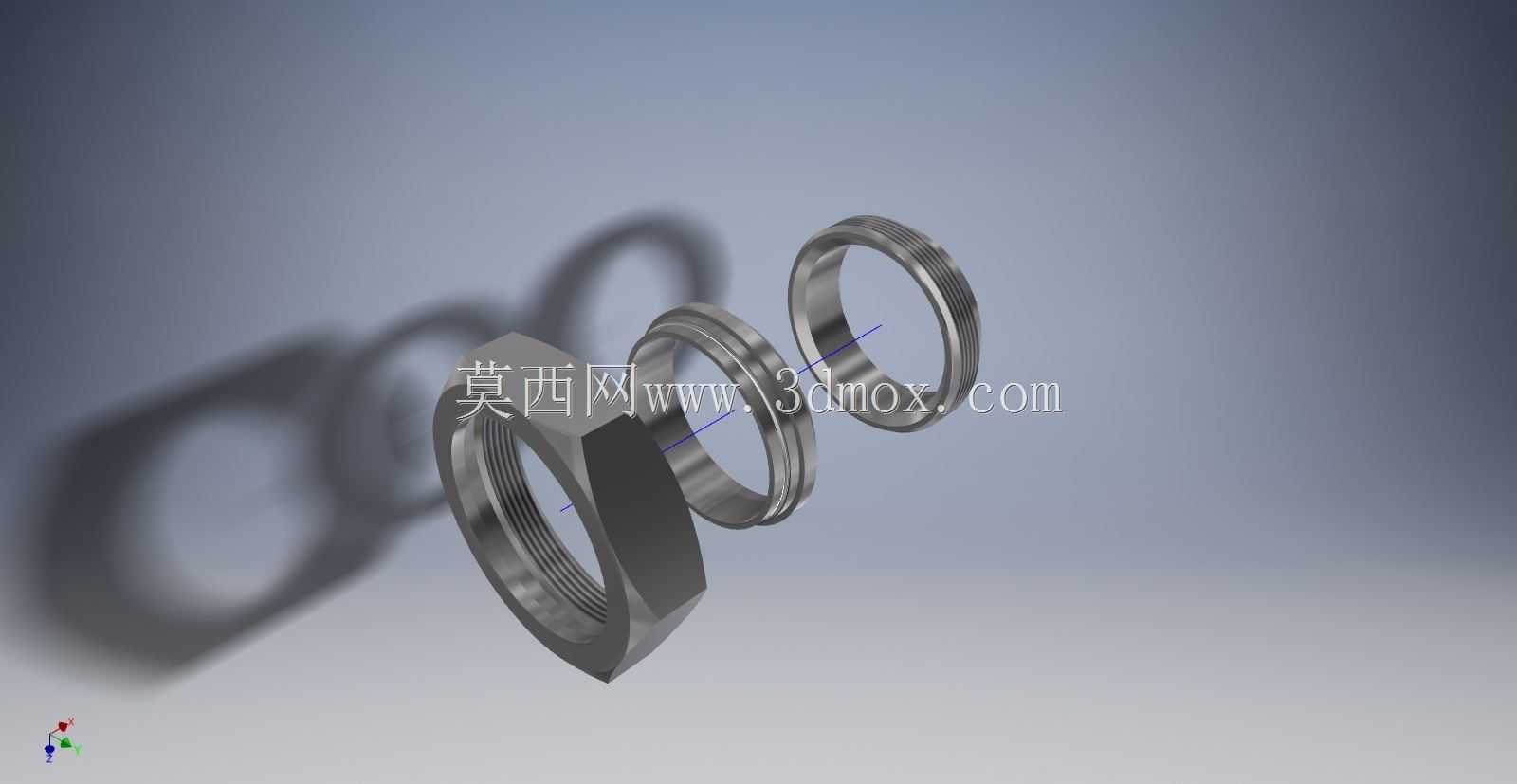

很多刚接触管路设计的工程师容易把这类焊接螺母和普通的锁紧螺母搞混，普通锁紧螺母是靠螺纹直接承受管路的轴向拉力，而这类焊接联管螺母的轴向力是由焊接段和管壁的焊缝承担的，螺纹副只承担锁紧密封的作用力，所以建模时焊缝位置的结构强度要做重点校核，焊接段的壁厚要比螺纹段的壁厚厚1.5mm左右，保证焊口位置的强度不低于管路本身的强度，不会出现焊缝断裂的失效问题。另外在做装配模拟的时候，要预留出螺母的旋转空间，螺母的最大外径比六方对边尺寸大2mm左右，安装时相邻的管路或者支架不能和螺母的旋转路径干涉，否则现场安装时螺母无法拧到位，会导致密封失效。

从日常维护的角度来说，这类焊接螺母的优势是一旦焊接完成，后期检修拆装只需要拧开螺纹段就可以更换管路中间的阀门或者仪表元件，不需要像法兰联接那样拆一圈螺栓，拆装效率能提升60%以上，而且整体的结构长度比同规格的法兰联接短30%左右，在管路布置空间比较紧凑的设备内部，比如水处理设备的阀组舱、食品机械的管路夹层里，这类紧凑的联接结构能大幅节省布置空间，减少设备的整体体积。建模时要注意把零件的各个倒角和圆角都做完整，不要出现缺面或者几何错误，因为后续出加工图纸或者做装配干涉检查的时候，这些细节特征会直接影响加工工艺的编制和装配模拟的准确性，比如六方端面的倒角如果没做，加工时的刀具退刀槽就没法标注，车间加工出来的零件端面会有毛刺，影响密封件的贴合效果。
