嵌入式多层商用烧烤炉结构设计

这款嵌入式烧烤设备的设计初衷，是适配餐饮门店后厨、户外集成餐台、房车内置厨区这类对空间利用率有高要求的使用场景，区别于传统独立摆放的烧烤架，它采用插嵌式安装逻辑，不需要额外预留独立摆放的地面空间，可直接嵌入预留好的台面孔位，与周边操作台形成齐平的一体化台面，既减少了后厨操作动线的冗余，也避免了独立设备摆放带来的卫生清洁死角。

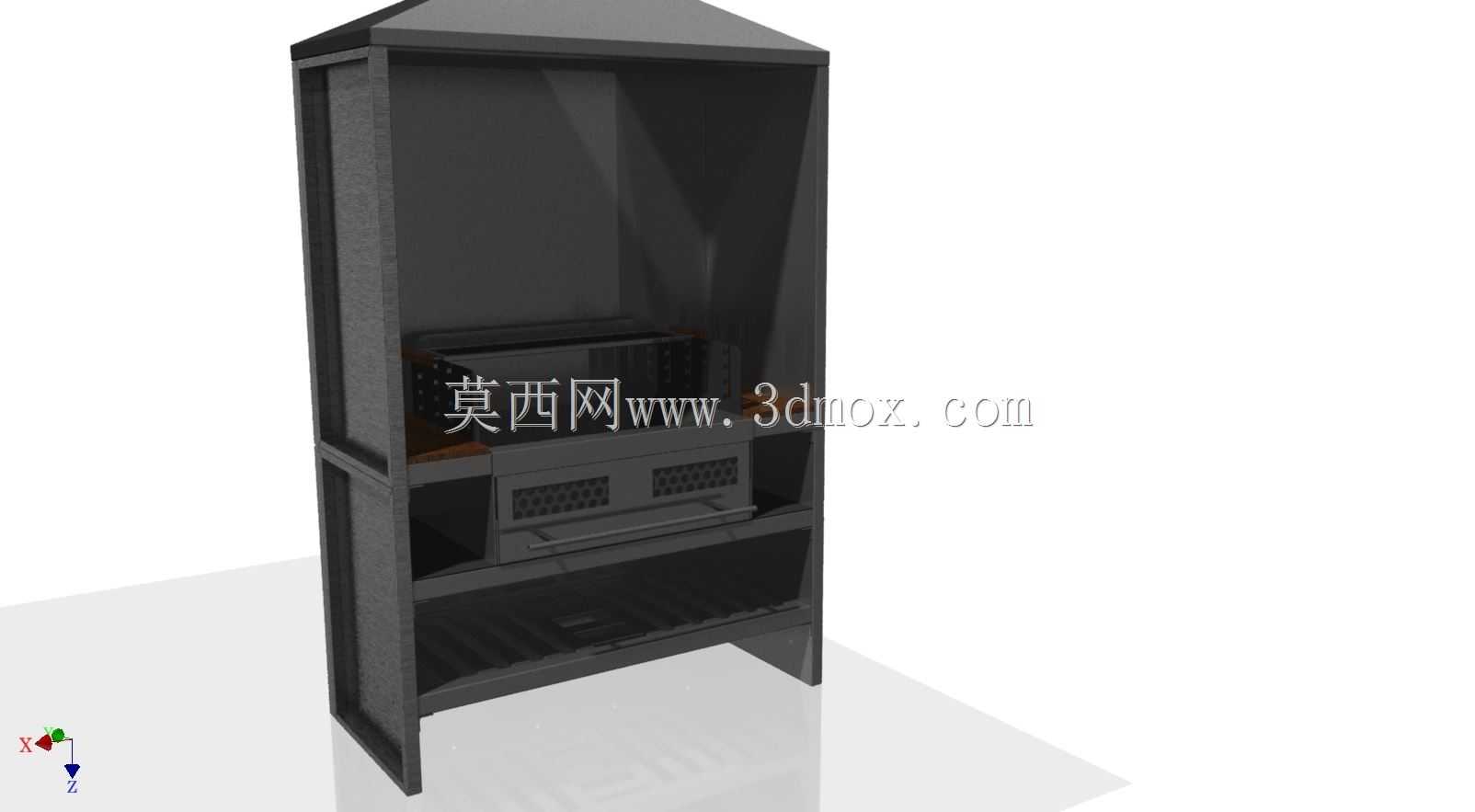

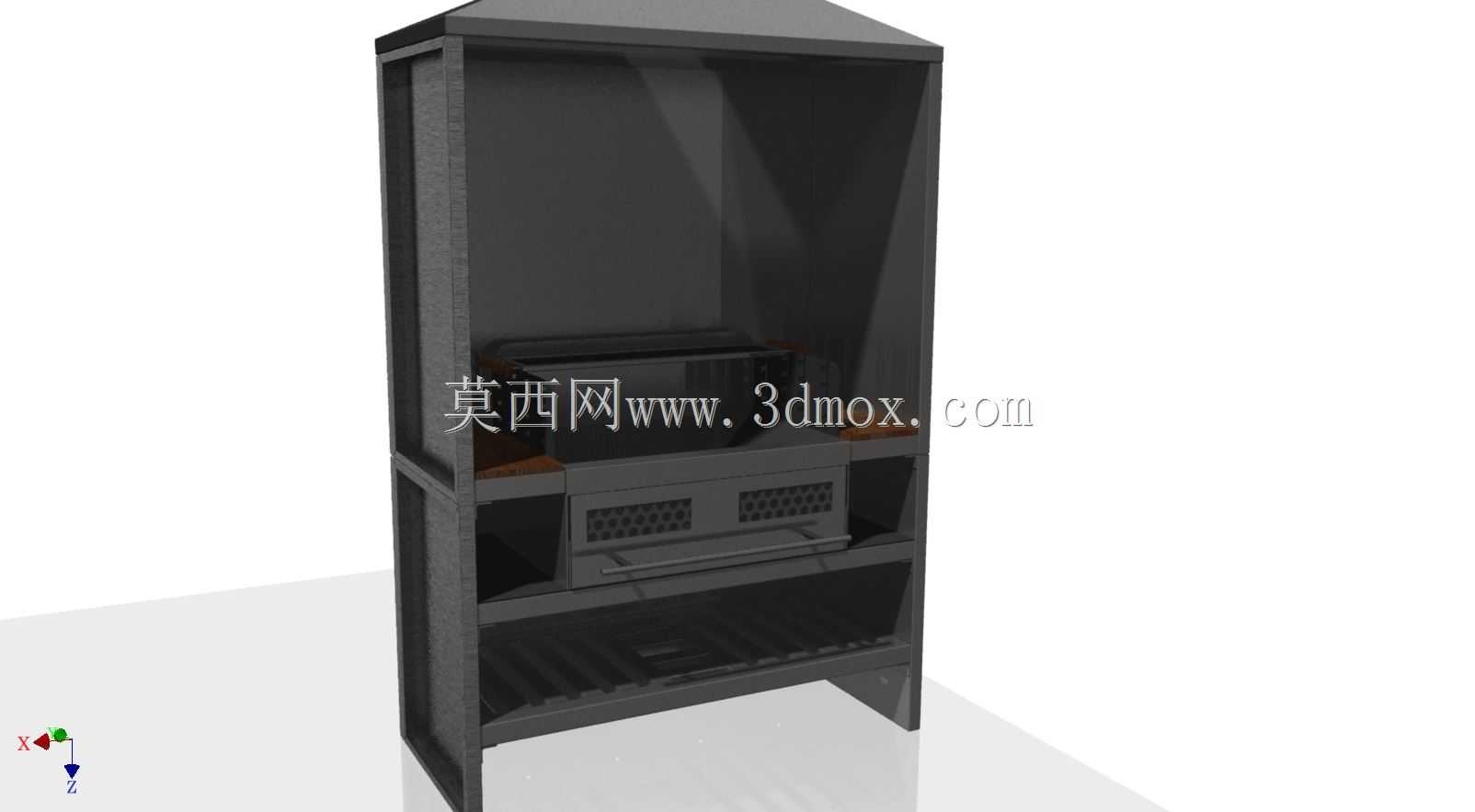

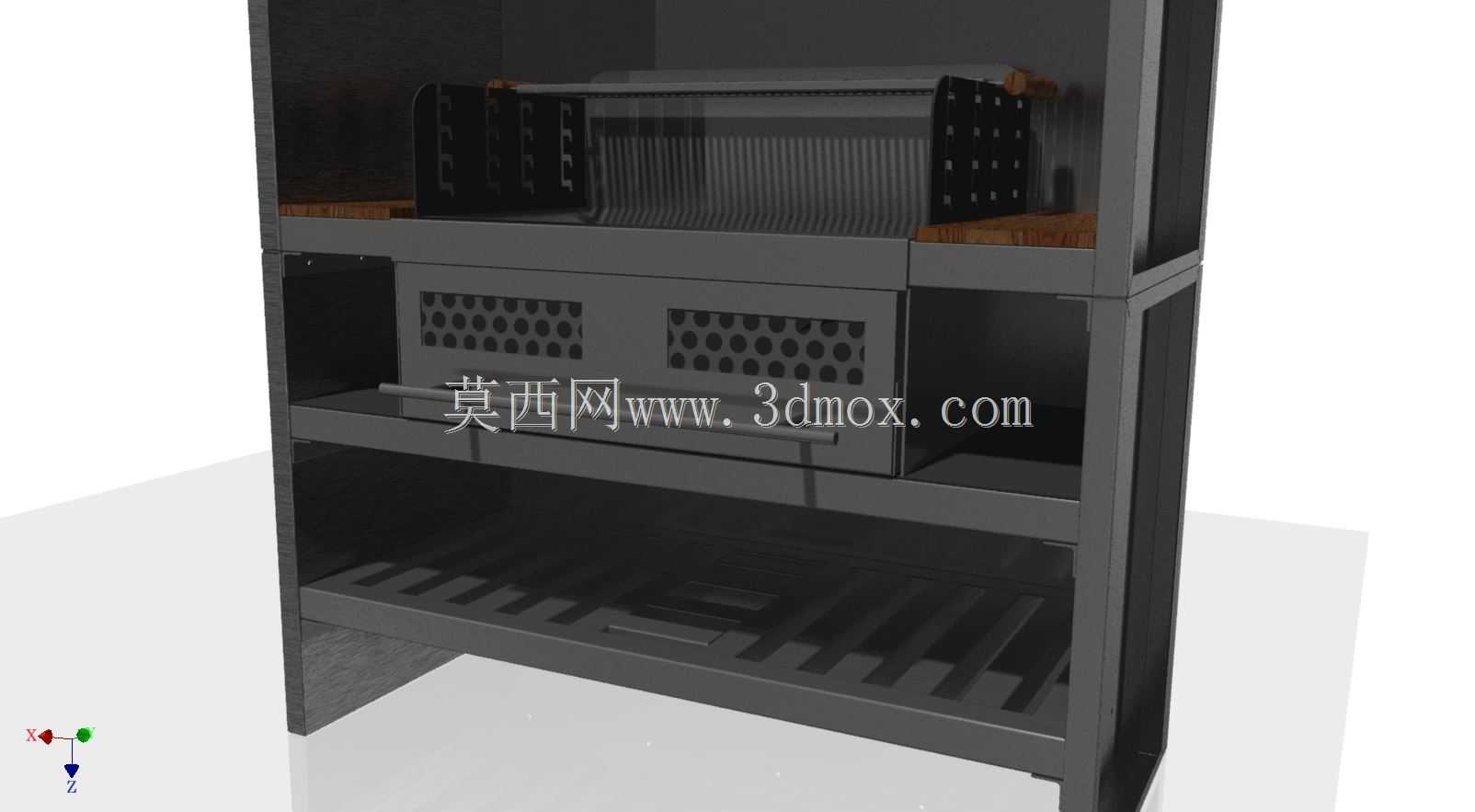

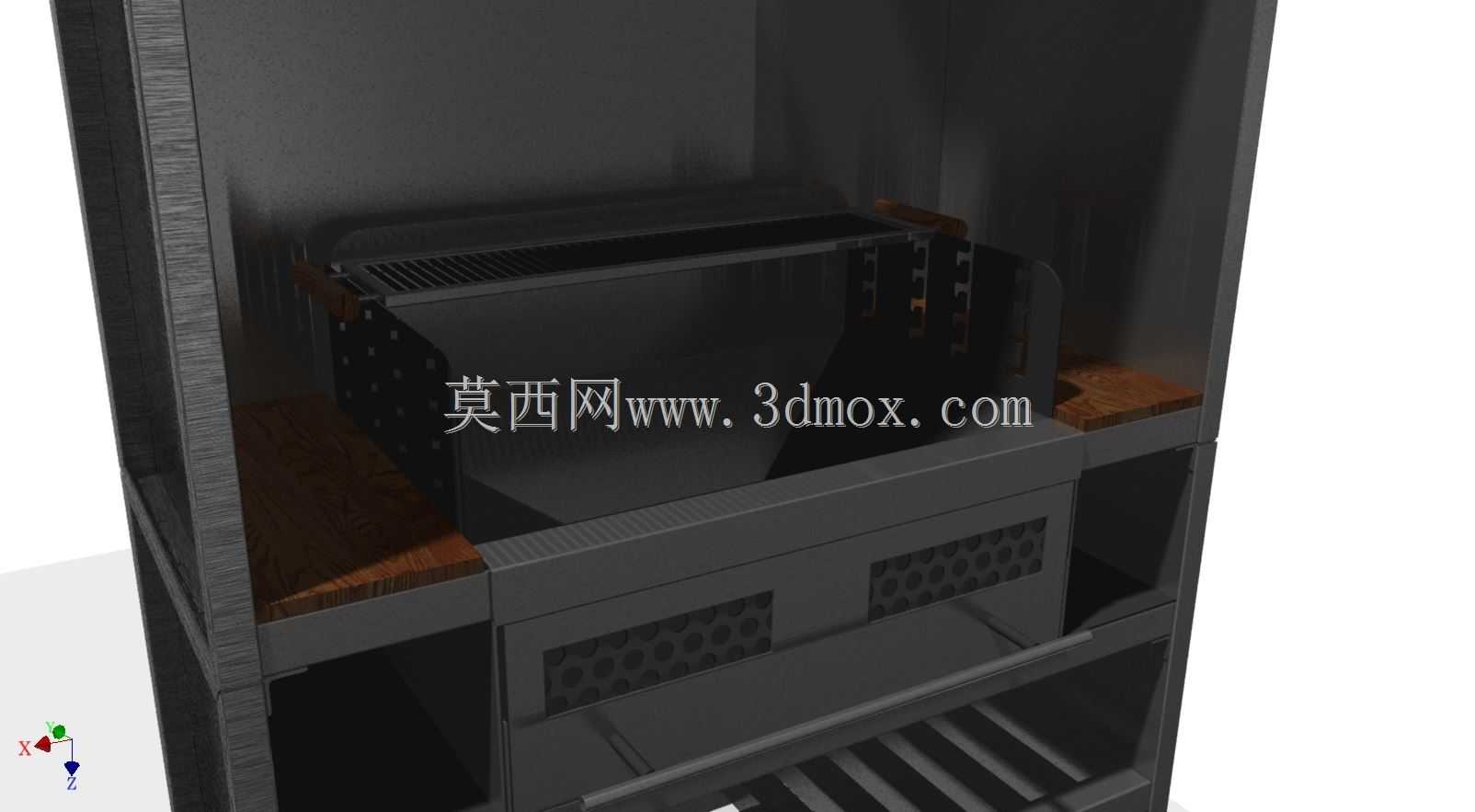

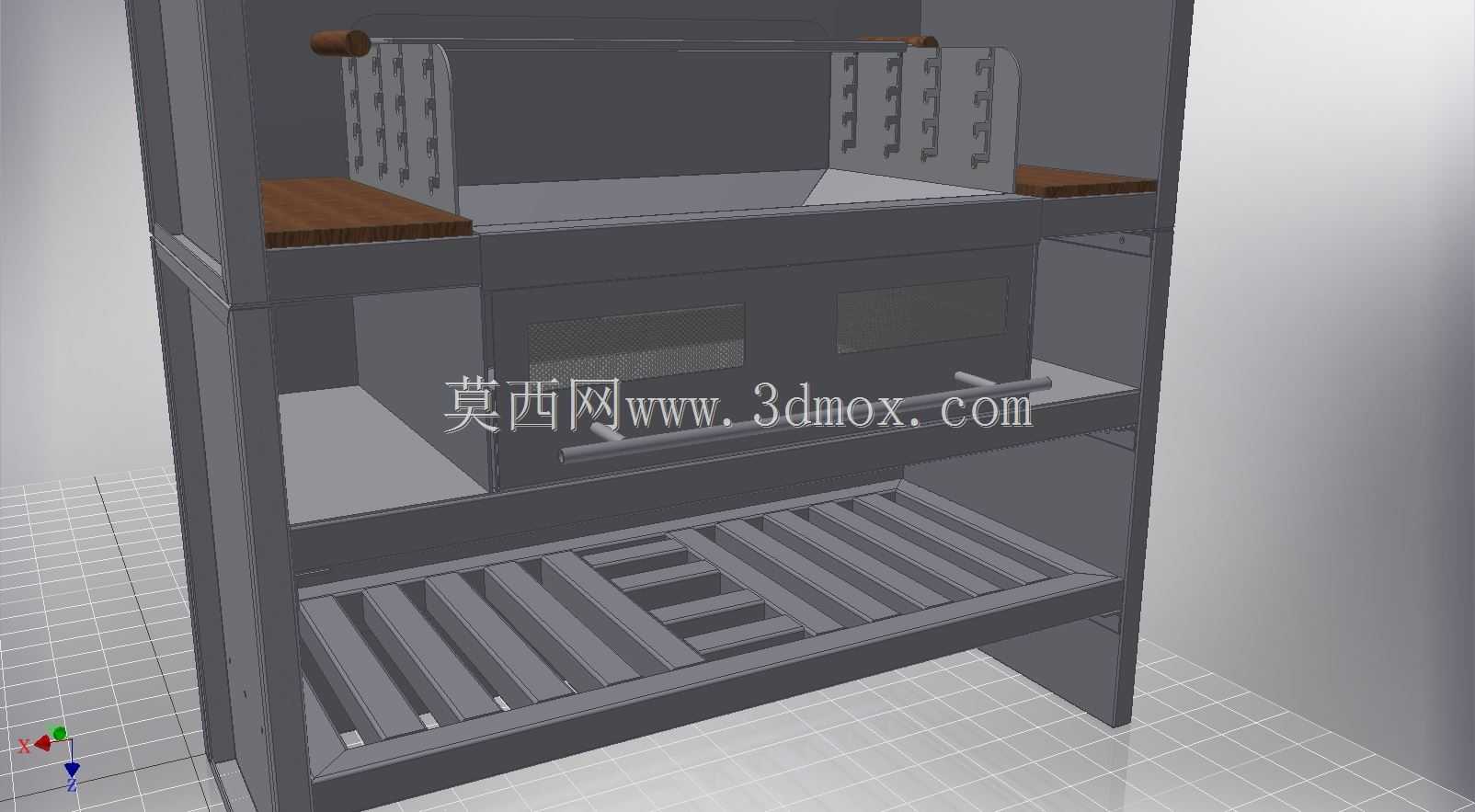

从功能分区来看，设备采用三层立体结构布局，最下层为镂空栅格状的炭槽/热源放置区，栅格采用等间距排布的金属条焊接成型，栅条间隙控制在12mm左右，既可以保证炭块、热源的承托强度，避免炭块掉落引发安全隐患，又能保证充足的空气流通，让热源燃烧更充分，减少燃烧不充分产生的烟气；栅格下方预留了40mm高度的接灰空间，可搭配抽拉式接灰盘使用，清理炭灰时不需要挪动上层烤架结构，直接抽出接灰盘即可完成清洁，大幅降低日常维护的工作量。中间层为敞口式操作置物区，两侧设置了横向金属扶手，既可以作为设备抽拉、移位的施力点，也可以临时放置烤夹、毛刷这类常用操作工具，区域内部预留了足够的热源辐射空间，保证烤制过程中热量不会直接接触到台面周边的不耐热材质，降低周边结构的热老化速度。最上层为双工位烤签放置区，两侧设置了带卡槽的立式挡板，卡槽间距适配常规商用烤签的直径，可直接将串好食材的烤签卡在卡槽内，不需要额外配置烤签支架，烤制过程中可直接转动烤签实现食材均匀受热，两侧的木质置物台采用嵌入式安装，与金属框架齐平，可临时放置待烤食材、调料容器，木质材质的导热系数低，长时间靠近热源也不会出现表面温度过高的问题，避免操作人员取放物品时被烫伤。

设计过程中重点考虑了安装边界的适配性，设备整体外框采用标准矩形金属型材焊接成型，外轮廓尺寸控制在常规嵌入式厨电的通用尺寸范围内，框架侧边预留了20mm的安装搭接边，嵌入台面孔位时可直接搭在台面的支撑衬板上，不需要额外制作复杂的固定支架，安装时只需要提前按照外框尺寸开好对应大小的安装孔，将设备整体放入孔位后，在搭接边处打密封胶或者拧入固定螺丝即可完成安装，适配石英石、不锈钢、实木等多种常见的台面材质。框架的竖向支撑型材采用加厚设计，整体承重可达到80kg以上，完全满足满负荷烤制时食材、炭块、工具的总重量需求，不会出现框架变形、下沉的问题。

从实际使用的角度出发，这款设备的结构设计充分考虑了餐饮场景的高频使用需求，所有与食材、热源接触的部件都采用可拆分设计，不需要借助专用工具就可以完成烤架、置物板、接灰盘的拆卸，日常清洗时可以将接触油污的部件单独拆下冲洗，不存在清洁盲区。两侧的立式烤签挡板采用可拆卸的插装结构，当需要烤制大块食材、不需要使用烤签卡槽时，可以直接将挡板向上抽出，上层区域就变成平整的置物台面，可放置烤网、烤盘进行不同类型食材的烤制，适配烧烤、铁板加热等多种烹饪需求。设备的热源区不局限于木炭使用，也可根据使用场景替换为电加热管、燃气燃烧器等不同热源模块，框架内部预留了通用的安装固定位，替换热源时只需要调整对应固定件的位置即可，不需要改动整体框架结构，大幅提升了设备的场景适配性。

在结构细节处理上，所有金属部件的边缘都做了倒圆角打磨处理，不存在尖锐的毛刺、飞边，避免操作人员在取放食材、清洁设备时被划伤；木质置物板与金属框架的连接处设置了隔热垫片，避免金属框架的热量直接传导到木质板材上，导致木板长期受热出现开裂、碳化的问题；下层栅格的支撑横梁采用错位排布，既保证了栅格的承托强度，又不会阻挡热量向上辐射，保证上层烤制区域的温度均匀性，不会出现局部温度过高烤糊食材、局部温度过低烤不熟的问题。整体结构没有多余的装饰性部件，所有结构都服务于实际使用功能，既控制了整体的制造成本，也降低了后期使用过程中部件损坏的概率，适合高频次、长时间的商用使用场景。
