L型转角即插即用监控操作台结构设计

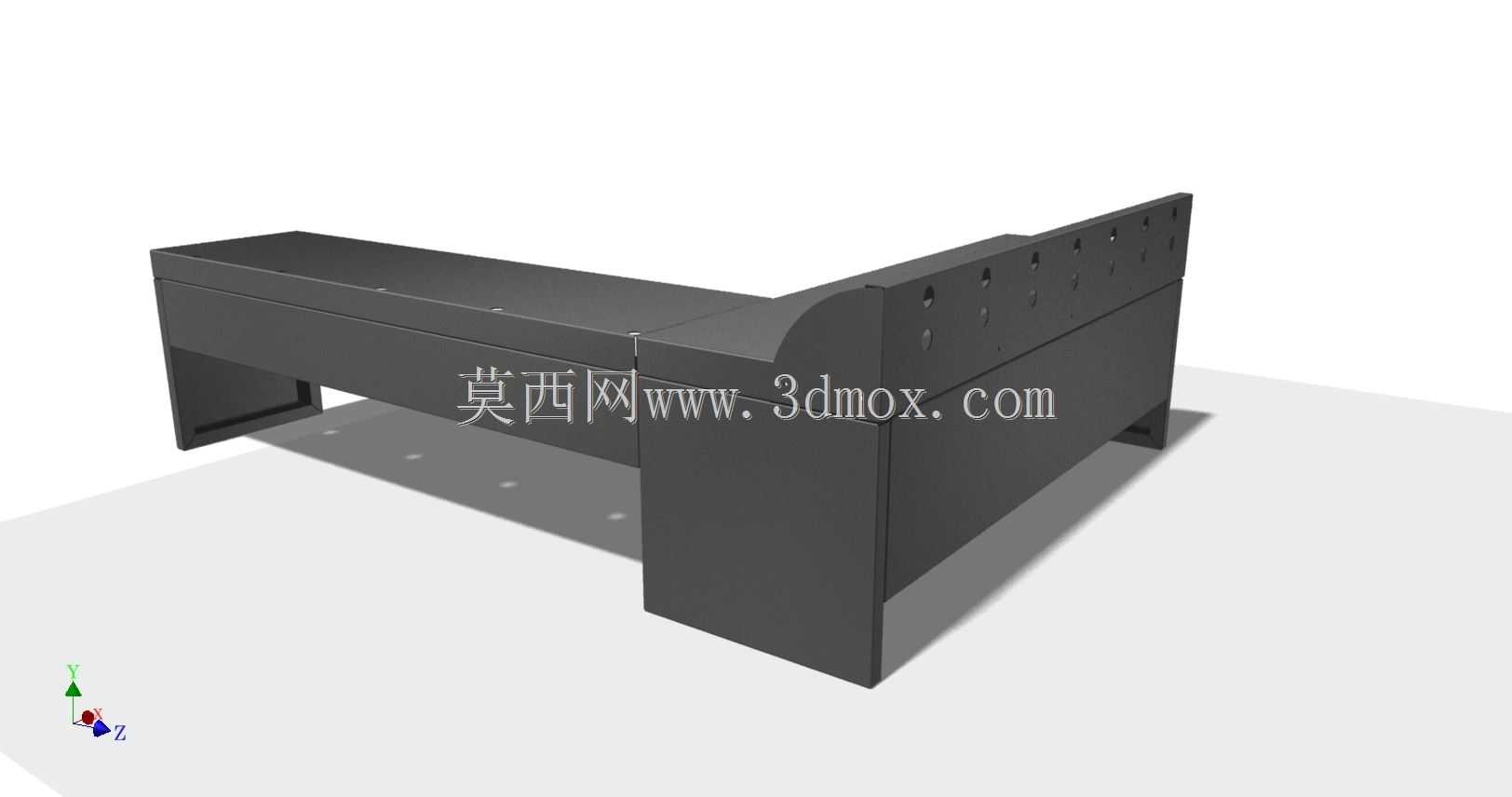

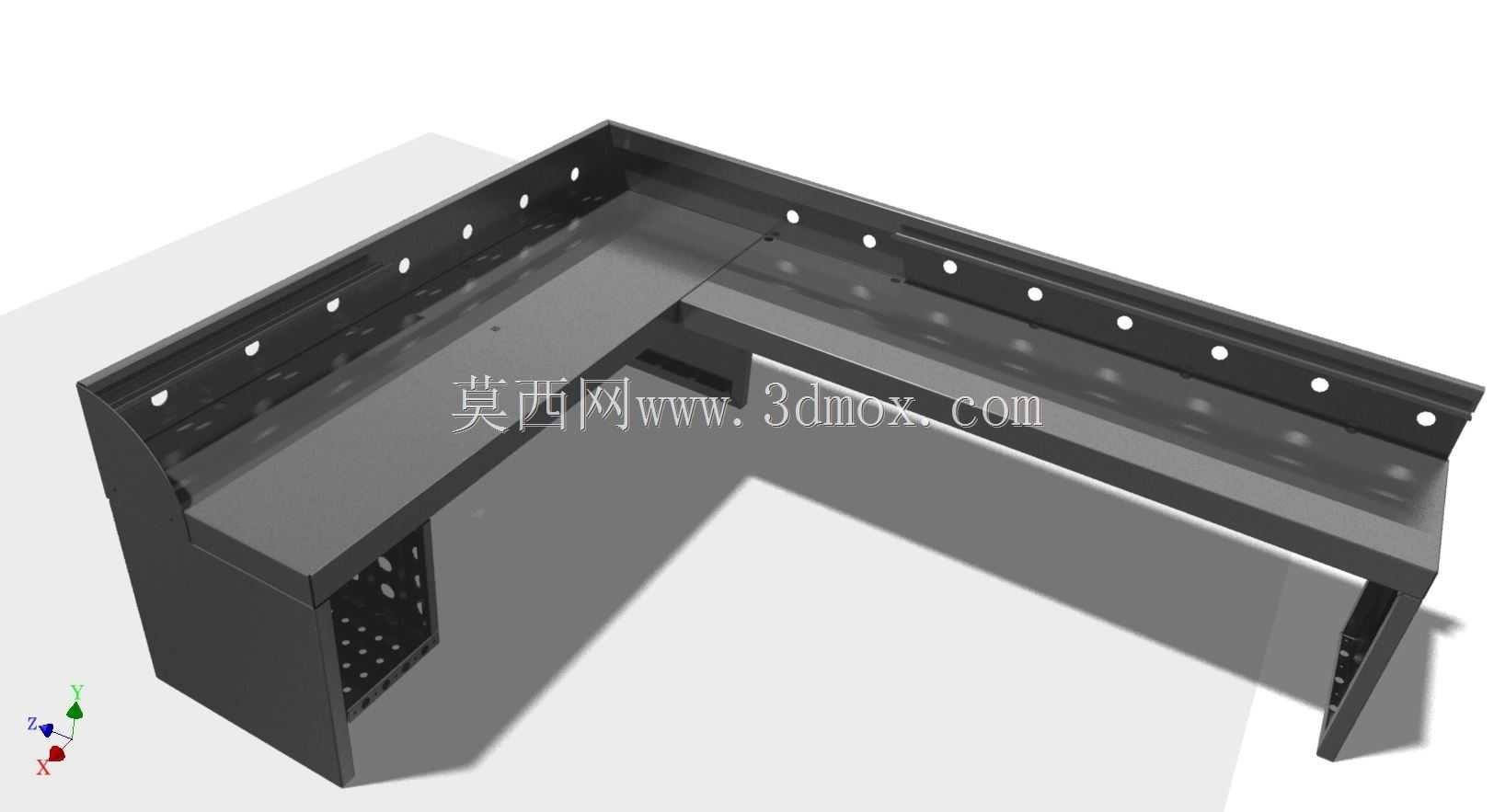

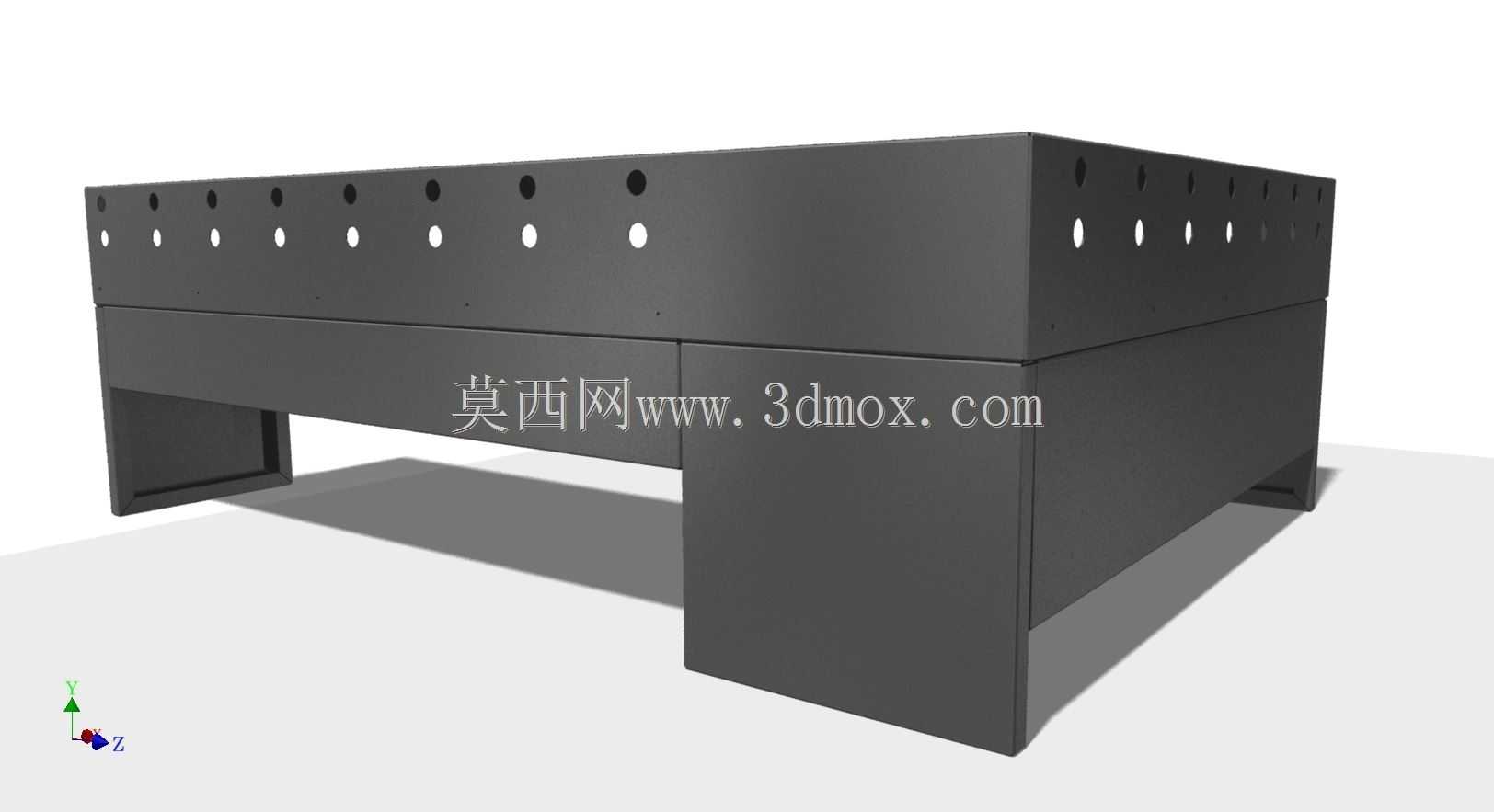

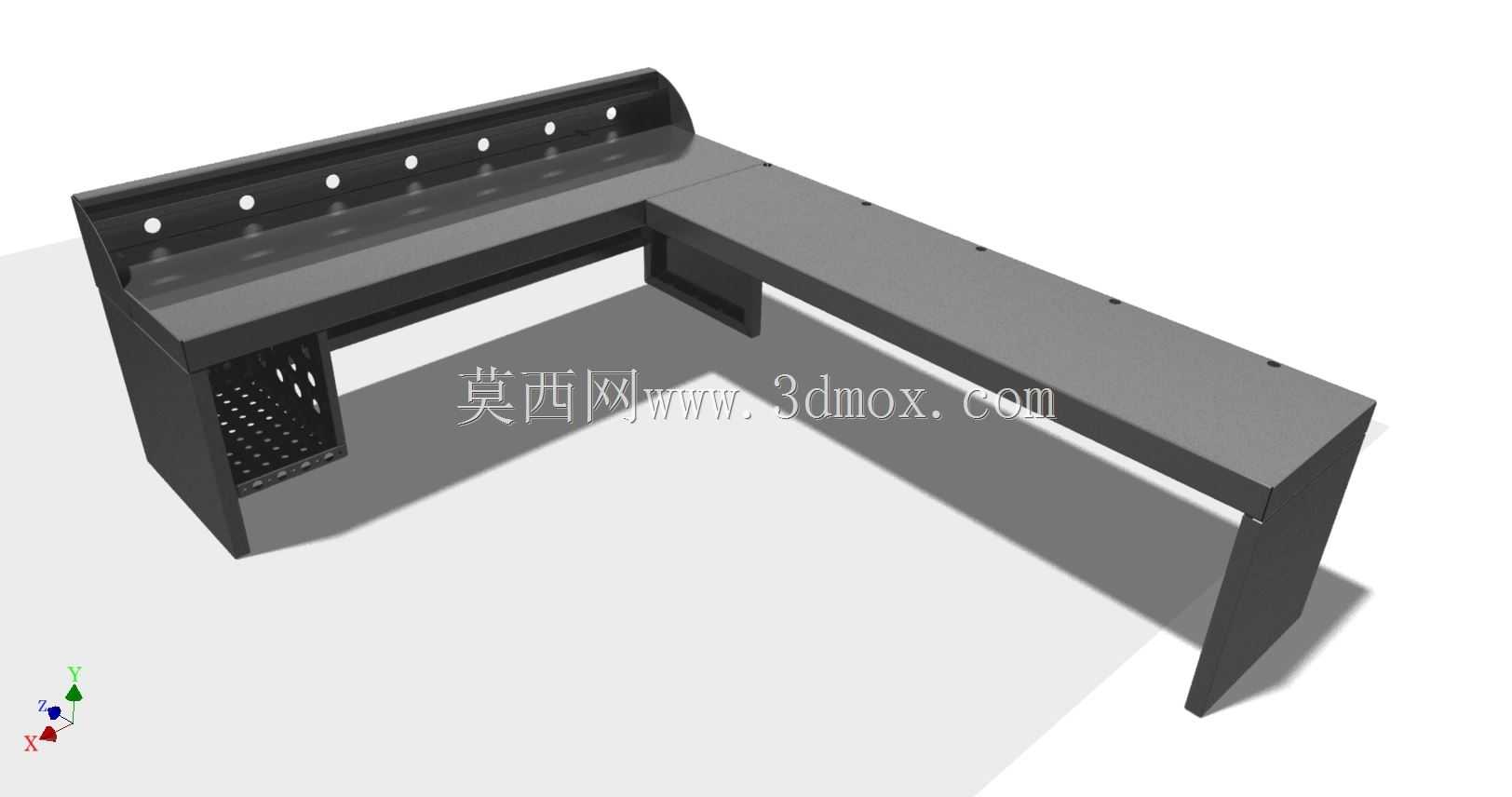

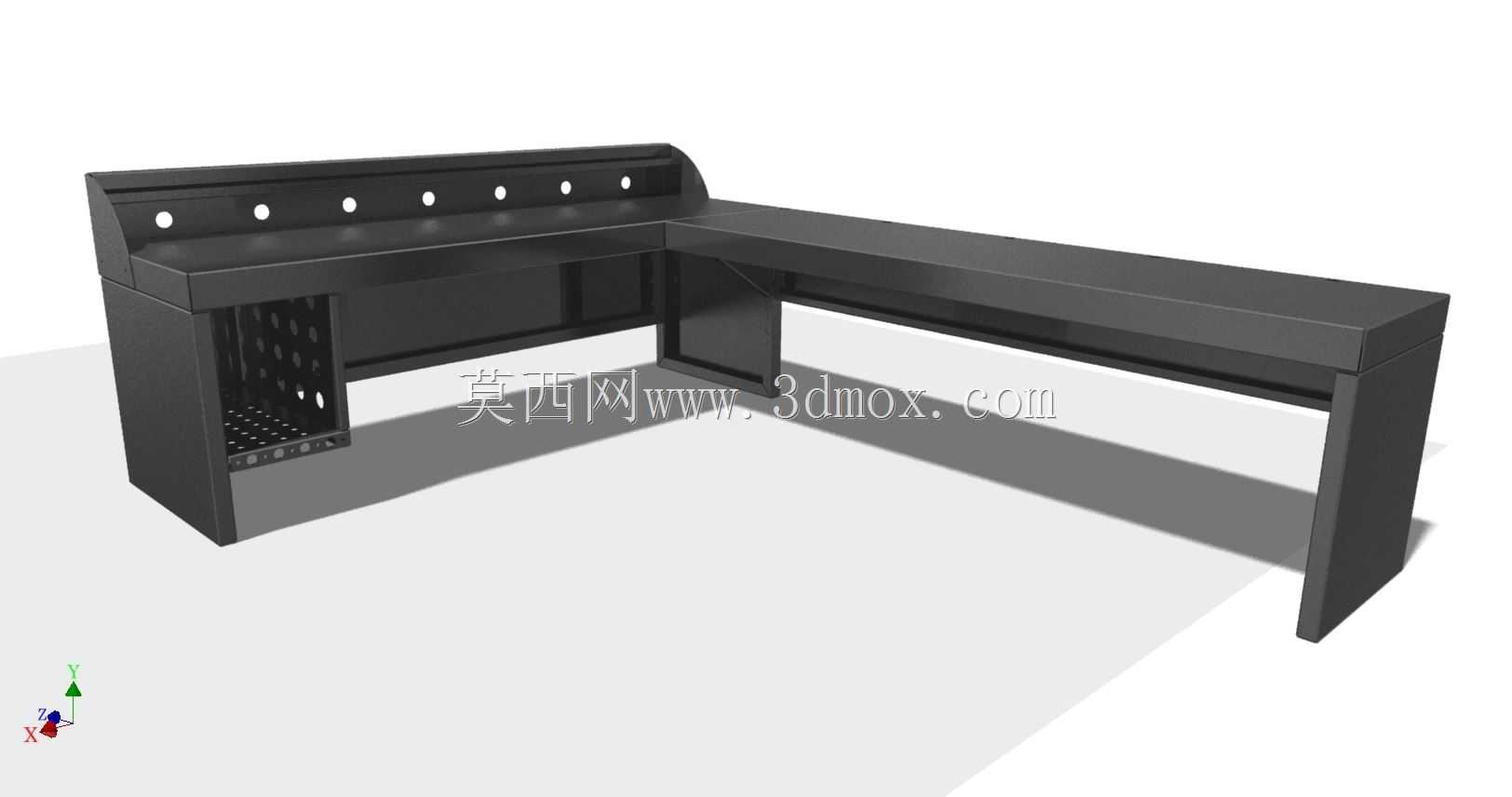

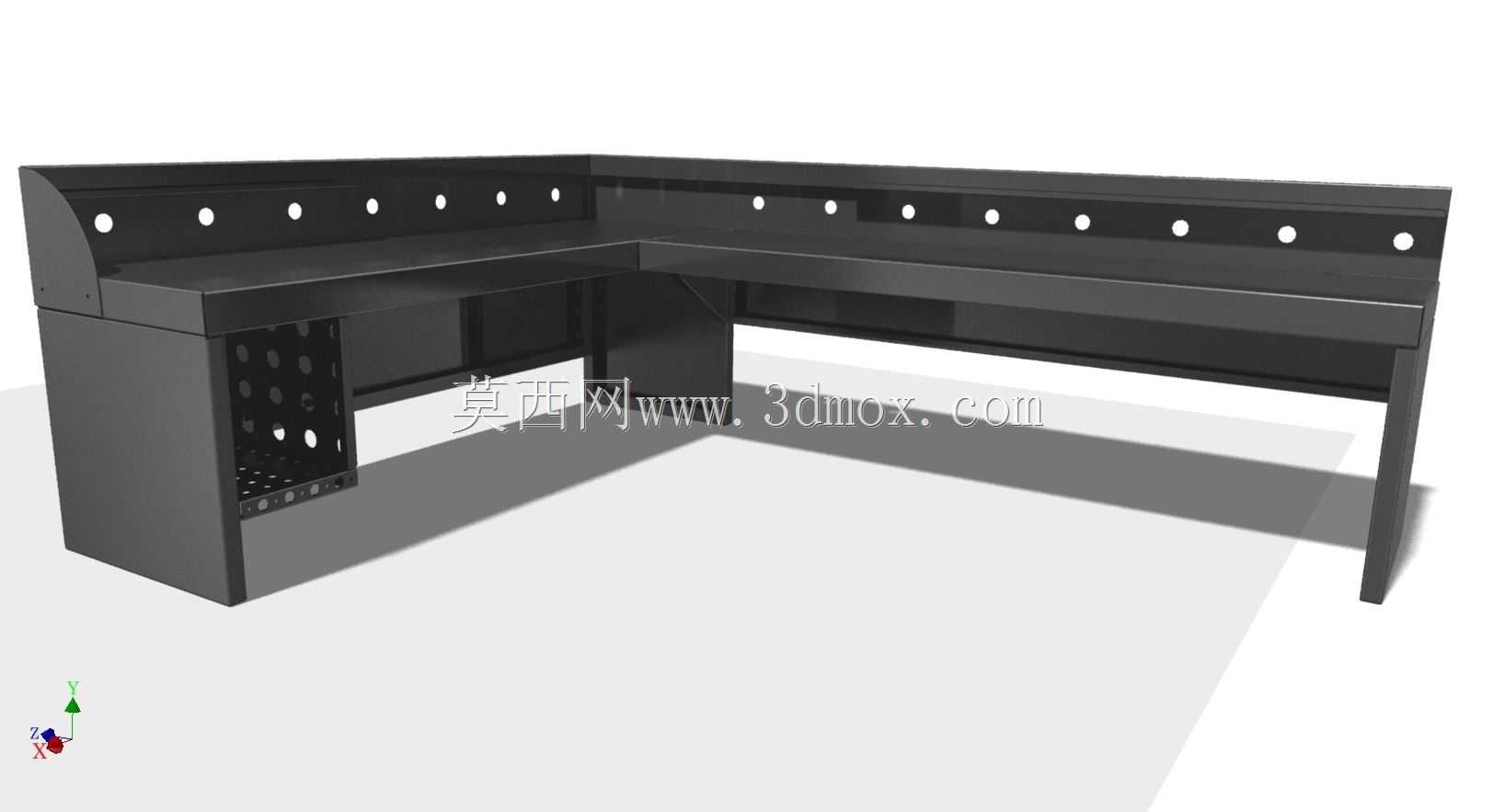

做安防监控、指挥调度场景的项目做多了就知道，现场安装的效率直接决定了项目交付周期，传统焊接式操作台不仅运输成本高，现场焊接还需要专业焊工配合，焊后打磨、补漆的工序繁琐，遇到场地尺寸有偏差还很难现场调整，这套即插即用的L型转角操作台，就是针对这类现场痛点做的结构优化设计。从结构布局来看，整体采用L型转角布局，适配多数监控室、指挥中心的墙角安装场景，短边侧做了抬高的设备安装立面，立面预留了标准的设备安装孔位，可直接嵌入安装按钮、指示灯、急停开关、小型显示屏等操控元件，孔位间距按照通用电气元件安装尺寸排布，不需要现场二次开孔。长边侧为水平操作台面，台面下方预留了充足的腿部活动空间，操作人员长时间坐姿作业不会有磕碰拘束感，台面边缘做了圆弧收边处理，避免尖锐边角磕碰伤人，符合人机工程学的作业要求。结构连接上完全摒弃了现场焊接工序，所有构件之间采用激光下料后的精准插接配合，搭配标准紧固件锁紧，现场只需要普通内六角扳手就能完成全部组装，不需要专业焊接设备，也不会产生焊渣、漆雾等现场污染，组装效率比传统焊接式操作台提升60%以上，哪怕是没有钣金安装经验的弱电施工人员，对照装配示意图也能快速完成拼装。走线设计是这类操作台的核心功能点，这款产品在台面下方设置了独立的电缆专用走线腔，腔体内预留了扎带固定孔位，强弱电可以分腔排布，避免信号干扰，抬高的设备立面内部也预留了竖向走线通道，台面上的设备线缆可以直接通过立面内部的通道汇入下方走线腔，不需要在台面上额外开孔走明线，整体外观整洁，后期线路检修也只需要拆开对应位置的盖板就能操作，不需要拆解整体结构。从安装边界来看，整体外形尺寸适配常规监控室的转角空间，底部支撑腿采用落地式结构，支撑腿底部预留了可调脚杯安装位，可根据现场地面平整度调整高度，调整范围在0-20mm之间，哪怕地面有轻微坡度也能保证台面水平，不会出现晃动异响。台面的承重设计按照每平方米150kg的均布载荷做结构加强，台面下方设置了横向加强筋，放置多台显示器、键盘、调度电话等设备不会出现台面下凹变形的问题。转角位置的拼接处做了错位插接结构，组装后拼接缝隙小于0.5mm，外观平整没有明显台阶，不会积灰也不会刮蹭操作人员的衣物。侧板采用整块钣金折弯成型，没有拼接焊缝，整体刚性更好，侧面预留了散热通风孔，走线腔内的设备散热可以通过通风孔自然对流，不需要额外加装散热风扇，降低了后期运维的成本。在实际项目应用中，这类操作台不仅可以用在安防监控室，还可以适配工厂中控室、轨道交通调度室、广电演播控制室、校园安防指挥中心等多种场景，因为是模块化即插即用结构，后期如果需要扩展操作台长度，只需要采购对应数量的标准单元模块直接拼接即可，不需要更换原有操作台，适配性更强。设计过程中特意规避了传统操作台的常见问题，比如传统焊接操作台运输过程中容易因为磕碰导致漆面脱落、结构变形，这款产品采用分体式平板包装，所有构件都有独立的防护包装，运输过程中磕碰损伤的概率大幅降低，运输成本也比整体焊接的成品操作台降低40%左右。另外在细节处理上，所有钣金构件的边缘都做了去毛刺处理，组装和后期维护过程中不会划伤施工人员的手部，所有外露的紧固件都采用同色系的装饰盖遮盖，整体外观一致性更好，没有突兀的螺丝头外露，适配各类装修风格的控制室场景。
