建筑附属钢铝构件组合三维设计

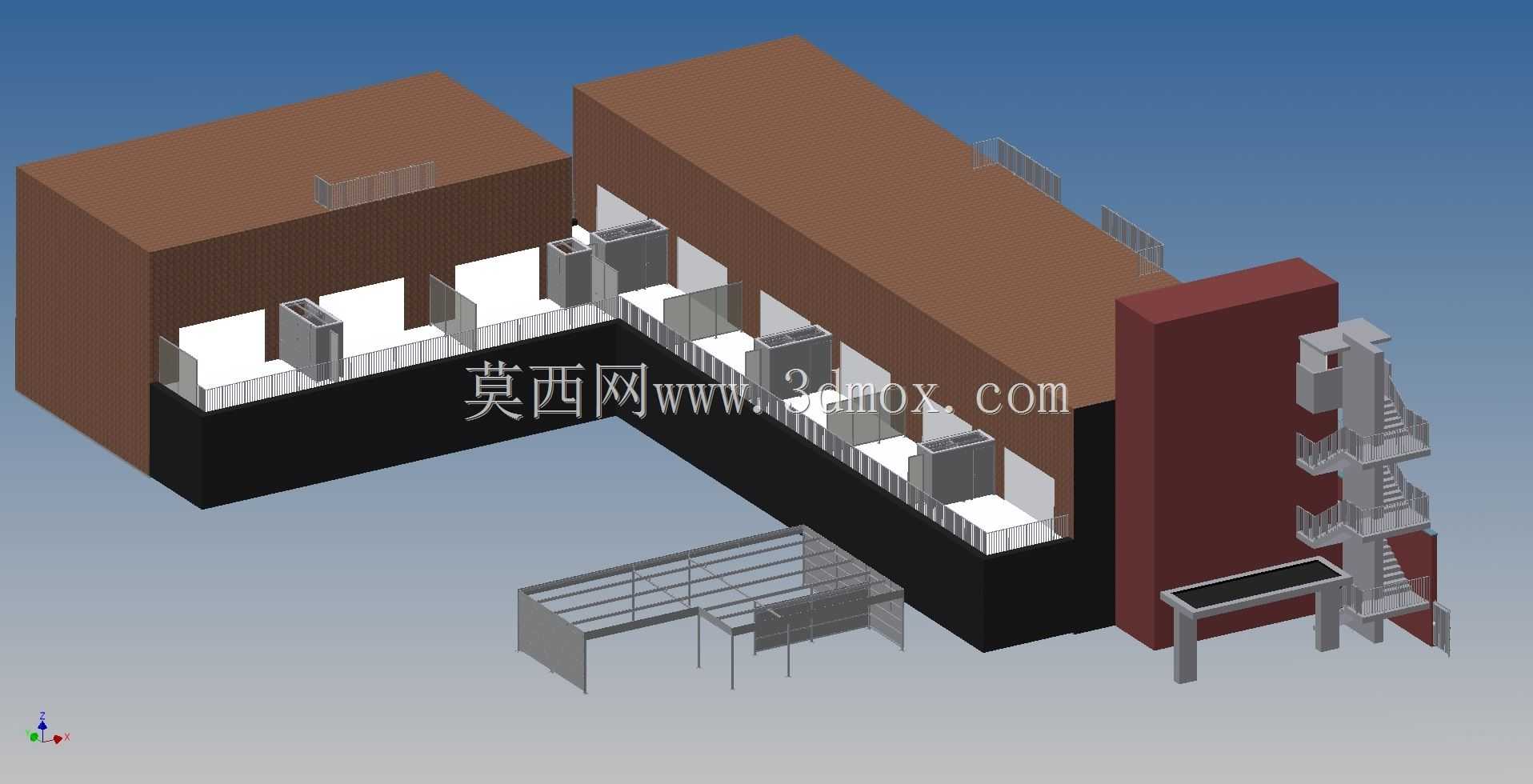

这套三维设计成果覆盖建筑外围与附属区域的多类常用构件，从实际工程落地的角度出发，把不同场景下的钢、inox不锈钢、铝质构件做了整合式的建模处理，适配民用建筑、小型工业建筑的室外配套需求。先看应用场景的覆盖：建筑外侧的疏散楼梯采用多跑钢构设计，踏步、梯段侧板、扶手栏杆、休息平台的连接节点都做了细化，梯段与建筑主体外墙的连接预留了埋板对接位，安装时可直接匹配外墙预留的预埋件位置，无需现场二次裁切梯段主体；楼梯旁的外置钢梯还兼顾了设备检修通道的功能，梯段宽度控制在满足单人携带工具通行的尺寸，外侧防护栏杆高度符合临边防护的规范要求，栏杆竖杆间距避免出现过大空隙，防止人员或物件坠落。车库区域的构件包含入口处的遮阳雨棚骨架，采用铝型材搭配不锈钢连接件的组合，骨架的分格尺寸匹配常用的阳光板或彩钢顶板规格，立柱底部预留了膨胀螺栓安装孔位，与地面混凝土基础的连接边界清晰，安装时可直接定位打桩固定，雨棚的挑出长度刚好覆盖车库入口的落客区，避免雨天雨水直接灌入车库入口。花园家具部分做了户外长桌与置物架的建模，框架采用inox不锈钢材质，桌面预留了户外木塑板的安装卡槽，构件的边角都做了圆弧过渡处理，避免户外使用时的磕碰划伤，家具的支脚高度预留了地面排水的间隙，防止雨季积水浸泡支脚造成锈蚀。大门与门的部分包含建筑主入口的平开门侧框、庭院推拉门的轨道组件，门框的型材截面采用通用建筑铝型材规格，配套的合页、锁具安装位都做了预留，推拉门的轨道预埋槽尺寸与室外地面铺装层厚度匹配，安装时可直接嵌入铺装层内，不会出现地面凸起绊脚的问题。栏杆部分除了楼梯临边栏杆，还包含建筑二层露台的防护栏杆、车库入口侧边的隔离栏杆，不同区域的栏杆根据受力需求调整了杆件壁厚，露台栏杆的顶部扶手做了加宽处理，可临时放置小型物件，隔离栏杆的底部做了与矮墙连接的固定座，适配砖砌矮墙或混凝土矮墙的顶部安装。整个设计过程中，所有构件的连接节点都优先采用螺栓装配的形式，减少现场焊接的工作量，不同材质接触的位置都预留了绝缘垫片的安装间隙，避免钢与铝、不锈钢与铝直接接触产生电化学腐蚀；所有外露构件的外形都做了规整化处理，没有突兀的突出棱角，既方便后期的表面喷涂或氧化处理，也能降低运输过程中的磕碰损伤。从安装边界来看，所有外置构件与建筑主体的连接位置都避开了建筑的外窗、外墙管线预留位，构件的外轮廓尺寸不会超出建筑用地红线范围，楼梯的最外侧边缘与建筑外墙的距离预留了后期外墙维护的操作空间，花园家具的摆放位置与建筑散水保持了足够距离，不会影响屋面雨水的排放。
