小型50公斤量程电阻应变式称重传感结构

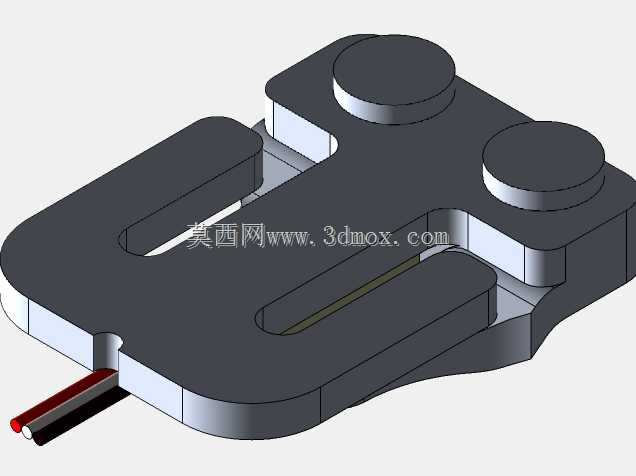

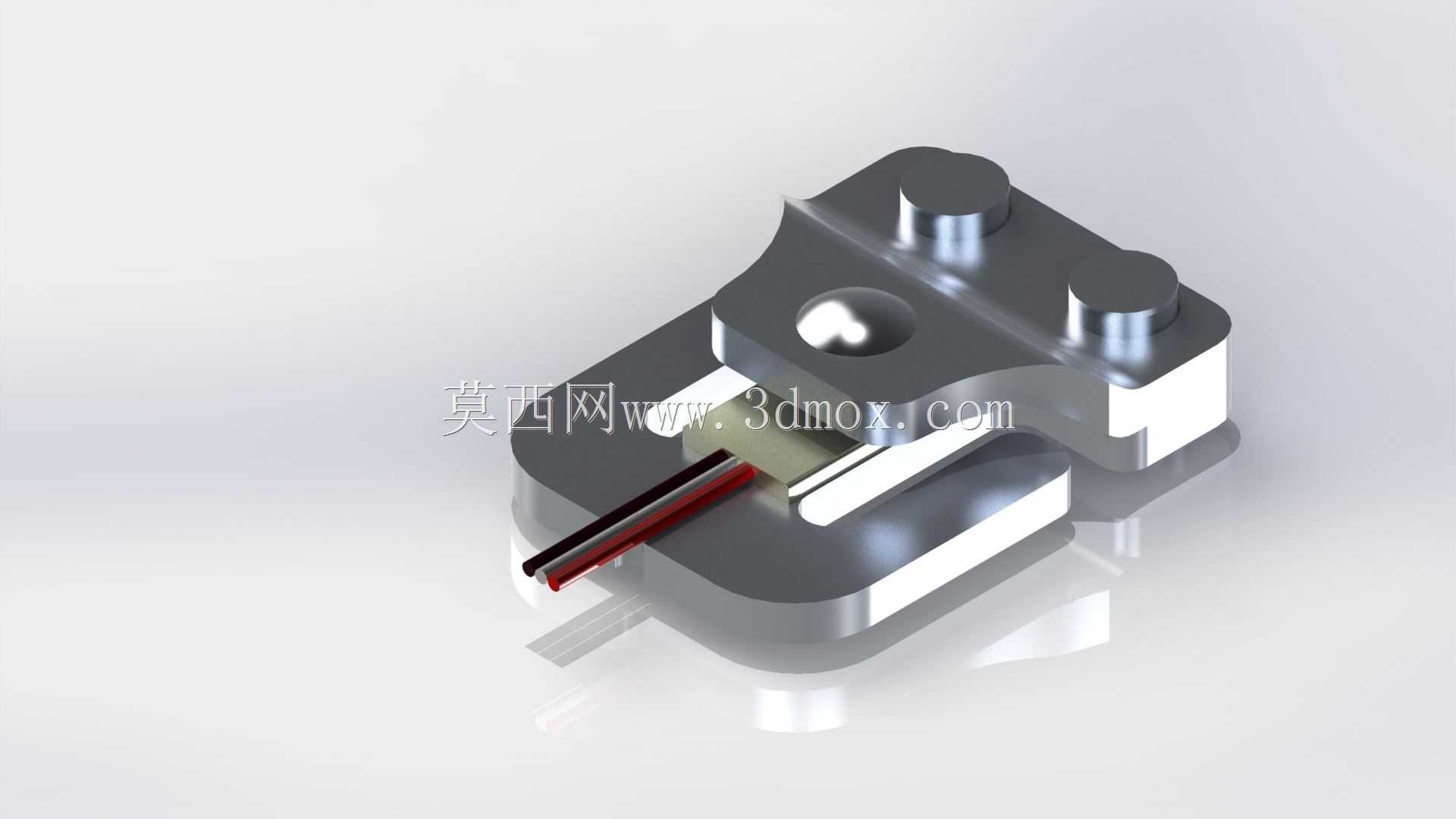

在小型桌面定量分装设备、便携式手提电子秤、实验室小量程物料称重台、自助售货机出货核验模块这类对安装空间有严格限制的场景里，小量程称重传感器的选型往往卡在尺寸、精度、安装适配性三个核心维度上，这次还原的这款50公斤量程的称重结构，刚好适配这类紧凑空间的测力需求。从实际使用场景来看，这类悬臂梁式的应变称重结构，不需要额外的复杂安装基座，自身的两个固定孔位就可以直接锁附在设备的安装基板上，悬臂端直接承接载物台的载荷，应变片贴合在悬臂梁的应力集中区域，当载荷施加时，梁体产生的微形变会被应变片捕捉，转化为对应的电阻变化，再通过后续的变送电路输出对应重量的电信号，整个力传递路径没有多余的传动环节，滞后误差和蠕变都能控制在小量程设备允许的范围内。做结构还原的时候，首先要抓准的是弹性体的核心尺寸边界，固定端的两个安装凸台的中心距、凸台本身的高度和直径，直接决定了安装时的孔位匹配度，要是这个尺寸偏差超过0.1毫米，现场安装的时候就会出现孔位对不上、锁附后梁体受预紧应力导致零点漂移的问题。悬臂端的载荷承接位置做了半球形的定位凹点，这个细节很关键，实际装配的时候载物台的定位顶珠刚好落在这个凹点里，能保证载荷始终垂直施加在梁体的中心轴线上，避免偏载带来的测量误差，很多新手做这类传感结构建模的时候容易忽略这个定位结构，做出来的模型装到设备上一放重物就出现数值跳变，本质上就是偏载导致的应力分布异常。梁体本身的壁厚是经过应力校核的，50公斤的满量程下，梁体的最大形变控制在弹性形变区间内，不会出现塑性变形，同时应变片贴合区域的应力值刚好落在应变片的最佳测量区间，既不会因为应力太小导致信号分辨率不足，也不会因为应力过大超出应变片的测量量程导致线性度变差。出线端的结构做了压线防护，从应变片引出的漆包线顺着梁体侧面的走线槽引出，末端做了护套限位，避免设备运输或者使用过程中拉扯线缆导致应变片引线脱落，这个细节在实际量产的产品里非常重要，很多小厂做的同类型传感器就是没做线缆防护，现场用不了几个月就出现线缆扯断的故障。安装边界上，整个结构的总高度不到20毫米，横向的固定端总长度也控制在40毫米以内，不需要在设备基板上开很大的安装槽，只需要打两个对应孔径的过孔，用M3的螺丝就能完成固定，对于内部空间寸土寸金的小型设备来说，这个尺寸优势非常明显。从功能特性上来说，这类小量程称重结构不需要搭配复杂的安装附件，自身的结构就集成了固定、定位、测力、走线的全部功能，相比大量程的称重传感器，它的自重更轻，对设备整体的重量负担更小，同时因为量程小，分辨力可以做到0.1克级别，完全满足小物料称重、小载荷核验的使用需求。建模的时候要注意各个圆角的处理，弹性体的拐角位置不能做直角，否则会出现应力集中，反复加载之后容易在直角位置出现疲劳裂纹，缩短传感器的使用寿命，实际产品里的所有受力拐角都做了R0.5以上的圆角过渡，就是为了分散应力，提升长期使用的稳定性。另外两个固定凸台的上端面做了高光的机加工平面，锁附的时候这个平面和安装基板完全贴合，不会出现安装倾斜的问题，要是这个平面的平面度不够，锁附螺丝的时候梁体就会被强行掰弯，零点偏移量会超出电路的补偿范围，直接导致传感器无法正常使用。在自助售货机的场景里，这类传感器一般安装在货道的下方，用户购买商品之后，货道掉落的商品落在承接托盘上，传感器检测到重量变化就会判断商品已经出货，避免出现卡货用户没收到商品的问题，这个场景里对传感器的尺寸要求很高，因为货道之间的间距很小，太大的传感器根本装不进去，这款小尺寸的结构刚好能塞进货道下方的狭小空间里。在桌面式定量分装秤的场景里，四个这样的传感器分别安装在秤盘的四个角，共同承接秤盘上的物料重量，因为单个传感器的高度一致性很好，四个角的高度差控制在0.02毫米以内，装配的时候不需要额外加垫片调平，就能保证秤盘的水平度，减少四角误差。做三维结构还原的时候，所有的配合尺寸都按照实物卡尺测量的数值来还原，包括固定孔的孔径、孔深，定位凹点的直径和深度，走线槽的宽度和深度，甚至梁体表面的应变片贴合区域的位置都和实物保持一致，结构工程师拿到这个模型之后，可以直接导入到自己的设备装配里，不需要再重新测绘尺寸，就能完成安装位置的校核、干涉检查，大幅缩短选型和设计的周期。很多工程师在选小量程称重传感器的时候，往往只看量程参数，忽略了安装尺寸和细节结构，等到买回来装的时候才发现孔位对不上、高度超差、没有定位结构导致偏载，最后不得不重新改设备结构，浪费大量的时间，这个模型把所有实际安装需要用到的尺寸都做了精准还原，能帮工程师在选型阶段就确认所有的适配性问题，避免后续改模的麻烦。另外要注意的是，这类应变式传感器的弹性体材质一般用的是铝合金，表面做了阳极氧化处理，建模的时候外观质感也对应做了还原，能直观看到成品的实际效果，做设备方案演示的时候也能直接用，不需要再额外做外观渲染。
