适配三星S5的沉浸式VR护目镜结构

这套适配三星Galaxy S5手机的VR护目镜结构，核心应用场景是个人消费级移动虚拟现实体验，无需外接独立显示与运算单元，直接依托智能手机的内置IMU传感器完成头部姿态识别，借助手机屏幕完成左右眼分屏画面输出，为用户提供低成本的沉浸式虚拟视觉体验，可用于入门级VR内容体验、简易虚拟场景展示、个人DIY娱乐等场景，相比一体式VR设备大幅降低了使用门槛，用户无需额外购置昂贵的专用硬件，仅需搭配对应型号的智能手机即可使用。

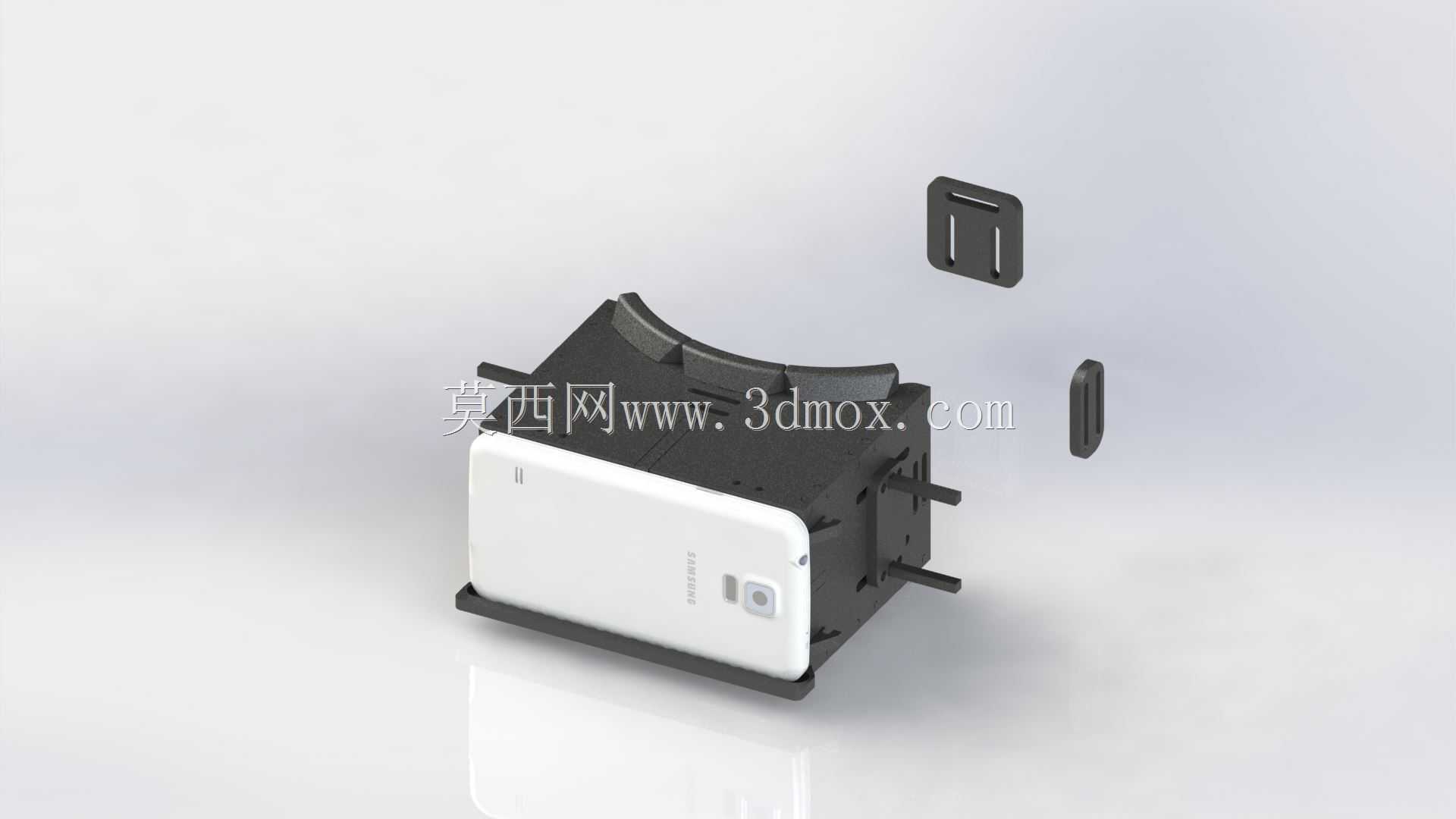

从实际用途来看，该结构主要承担手机夹持固定、光学透镜定位、眼部贴合遮光三项核心功能，整体结构拆分后包含主体框架、侧边调节卡扣、眼部贴合软垫安装位、手机限位挡块几个独立部件，所有结构件均适配数控切割或者FDM3D打印的加工工艺，无需复杂的模具开模流程，个人用户也可自行加工制作，大幅降低了DIY制作的难度。设计思路上参考了专业潜水护目镜的面部贴合逻辑，眼部接触区域做了内凹弧面处理，能够贴合多数用户的眼眶轮廓，减少外部环境光线漏入视场区域，避免杂光影响虚拟画面的沉浸感，同时框架边缘做了圆角过渡处理，长时间佩戴也不会对面部造成明显的压痕。

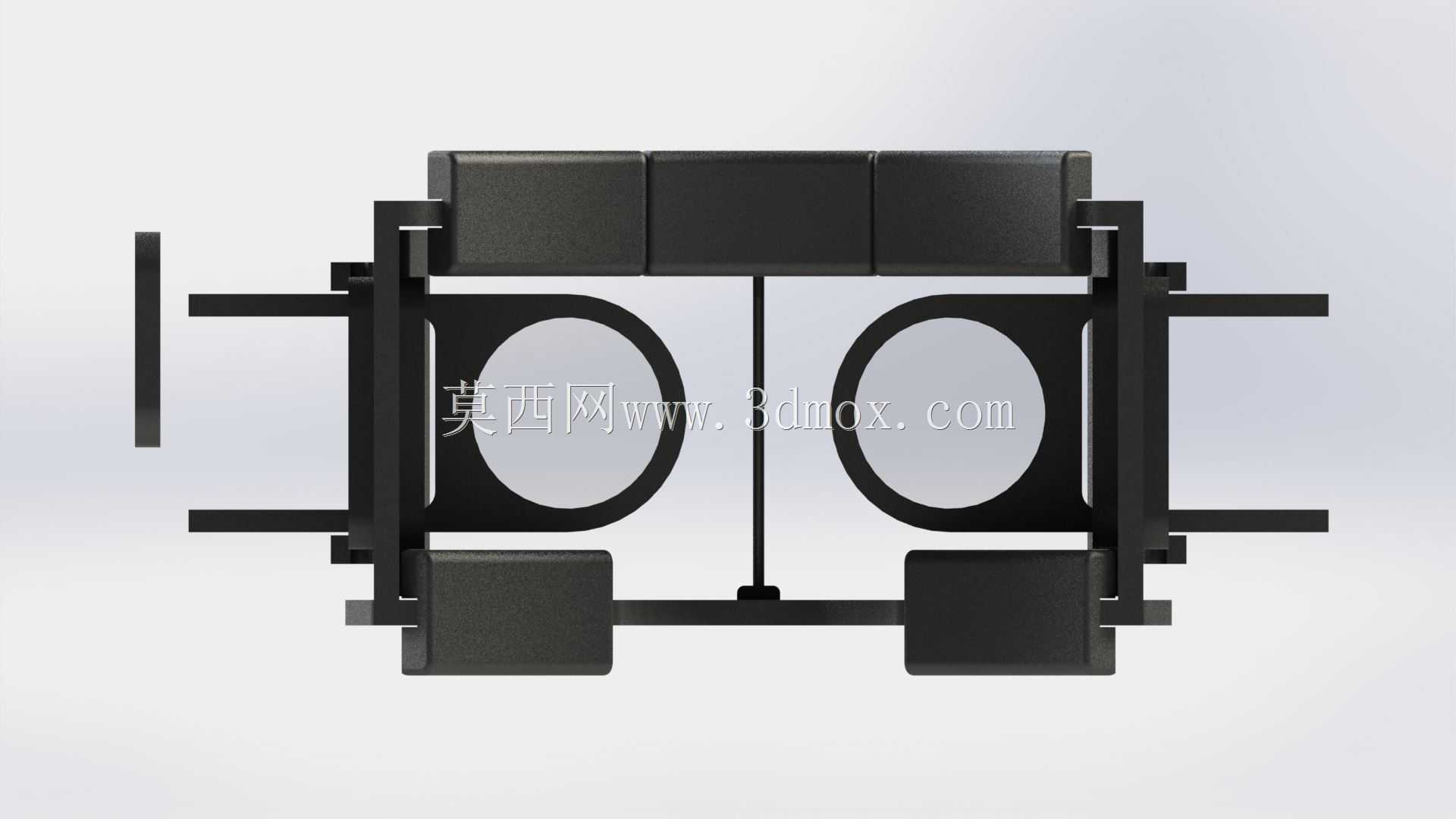

结构设计上，手机安装位完全匹配三星S5的外形尺寸，预留了对应摄像头、按键的避让空间，手机推入后依靠上下两侧的弹性卡扣完成限位，不会在使用过程中出现滑脱移位的问题，同时预留了0.2mm的安装间隙，方便用户快速取放手机。透镜安装位的瞳距参数参考了多数成年人的平均瞳距范围设置，透镜卡槽做了阶梯式定位结构，能够固定标准尺寸的VR光学透镜，保证透镜与手机屏幕之间的光学距离符合焦距要求，避免出现画面虚焦、重影的问题。侧边的调节卡扣采用插拔式结构，用户可以根据自身的面部宽度、佩戴舒适度微调框架的夹紧力度，适配不同头围的使用需求，卡扣与主体框架的配合间隙控制在0.15mm，既保证插拔调节的顺畅度，又不会出现松动晃荡的问题。

安装边界方面，整套结构组装完成后整体外轮廓尺寸控制在160mm*95mm*80mm范围内，重量主要集中在手机与结构件本身，整体佩戴重量控制在300g以内，不会给颈部造成过大的负重压力。结构件的壁厚统一设置为2mm，既保证3D打印或者数控切割加工时的结构强度，不会在正常夹持、佩戴过程中出现断裂变形，又尽可能控制整体重量，避免不必要的材料浪费。面部贴合区域预留了3mm的软垫粘贴位，用户可以自行粘贴海绵或者绒布材质的软垫，进一步提升佩戴的舒适度，同时增强遮光效果。框架顶部与底部预留了细小的散热缝隙，避免手机长时间运行VR内容时积热，导致设备降频影响使用体验，缝隙宽度控制在1mm，既保证空气流通散热，又不会让外部光线从缝隙进入视场区域。

从结构可靠性角度来看，所有受力部位均做了加厚处理，手机夹持卡扣的位置做了R2的圆角过渡，避免应力集中导致卡扣断裂，反复插拔使用寿命可满足日常使用需求。各部件之间的连接采用卡扣式设计，无需额外螺丝或者粘接剂，组装拆卸都十分便捷，用户可以自行更换不同厚度的透镜，或者调整安装位置来适配不同视力情况的使用需求，近视用户也可以在透镜内侧预留的空间安装近视镜片，无需佩戴框架眼镜即可使用。
