双缸活塞曲柄连杆动力机构

项目分类:3D模型 发布时间:2021-10-16 ID:322343
  • 双缸活塞曲柄连杆动力机构
  • 双缸活塞曲柄连杆动力机构

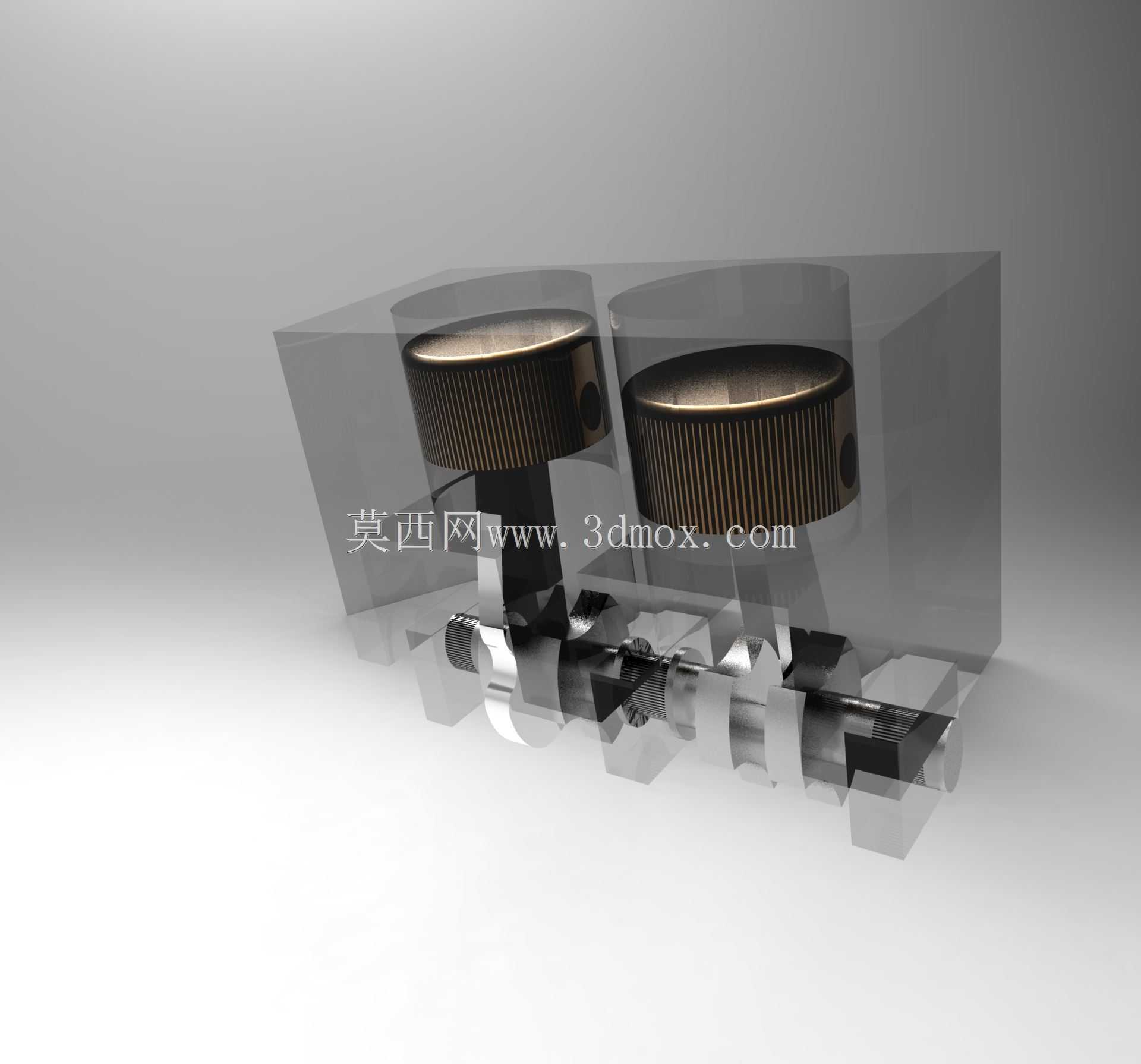

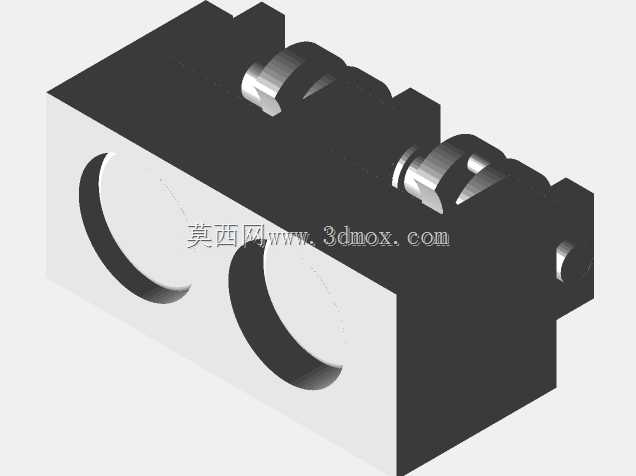

这套双缸活塞曲柄连杆动力组件,主要面向小型通用动力设备的动力输出场景,常见于小型通用汽油机、微型空气压缩机、便携发电机组这类需要紧凑动力源的设备中,核心作用是完成活塞往复直线运动与曲轴旋转运动的能量转换,是往复式动力设备的核心运动执行单元。从结构设计逻辑来看,采用并列双缸的布局形式,两个活塞缸体平行布置,共用同一根曲轴的两个错列曲柄销,这种布局能有效抵消单缸机构运动时产生的一阶往复惯性力,相比单缸结构运行振动幅度更小,动力输出的平顺性有明显提升,同时整体横向尺寸控制在紧凑范围内,不会过度占用设备安装空间。活塞部分采用带环槽的圆柱结构设计,环槽用于安装活塞环,工作时活塞环与缸体内壁紧密贴合,一方面密封燃烧室或压缩腔的压力介质,避免压力泄漏影响做功效率,另一方面刮除缸壁多余的润滑油,防止润滑油进入工作腔造成介质污染或积碳问题;活塞销孔采用偏心布置设计,能在活塞换向时减小对缸壁的侧向敲击力,降低运行过程中的敲击噪声,同时延长缸体与活塞的磨损寿命。曲柄连杆机构的设计上,连杆大头采用剖分式结构,方便与曲轴曲柄销进行装配连接,连杆杆身采用工字形截面,在保证结构强度、满足往复运动受力要求的前提下,尽可能降低连杆自身重量,减小往复运动产生的惯性载荷,降低曲轴的负载;曲轴采用整体式锻造结构的设计思路,两个曲柄销的相位角设置为180度,保证两个活塞的运动行程完全对称,一个活塞处于上止点时另一个活塞处于下止点,让动力输出的间隔更均匀,曲轴两端预留有轴承安装轴颈,用于装配支撑轴承,将曲轴固定在箱体的轴承座上,同时曲轴的动力输出端预留有键槽结构,方便连接飞轮或者动力输出端的传动部件,将旋转动力传递给后端的工作负载。缸体部分采用集成式的箱体设计思路,两个缸筒与上部的曲轴箱腔体做一体化结构规划,减少了分体装配带来的密封面数量,降低了压力介质泄漏的风险,缸筒内壁设计有足够的壁厚,满足往复运动摩擦下的强度与耐磨要求,缸体周边预留有螺栓安装孔位,用于和气缸盖、曲轴箱侧盖等周边部件进行紧固连接,安装孔位的位置度公差在建模时做了严格约束,保证装配时各部件的同轴度符合设计要求,避免出现运动卡滞的问题。从安装边界来看,这套机构的整体安装基准为曲轴箱的下安装平面,安装平面上预留的固定螺栓孔间距符合小型通用动力设备的通用安装尺寸规范,不需要额外做安装转接板就能直接适配多数同排量级别的通用动力设备机架;整体结构的运动包络在建模时做了完整的干涉检查,活塞运行到上止点时与气缸盖的预留压缩间隙符合设计规范,曲轴旋转时曲柄与曲轴箱内壁、连杆运动时与缸体下部的避让空间都做了足够的预留,不会出现运动干涉问题。在实际应用中,这套机构的运动匹配精度直接影响设备的动力效率与运行寿命,建模时对各运动部件的配合公差做了对应设置,活塞与缸筒的配合采用间隙配合,保证热胀状态下活塞仍能在缸筒内顺畅往复运动,连杆大头与曲柄销、活塞销与连杆小头的配合都预留了合适的润滑间隙,方便润滑油进入摩擦面形成油膜,降低运动部件的磨损。对于做小型动力设备开发的结构工程师来说,这套模型可以直接用于动力系统的布局校核,验证双缸动力机构在整机中的安装空间匹配度,也可以作为基础结构进行排量调整、冷却结构优化等二次开发,缩短动力核心部件的开发周期,减少前期建模的重复工作量。
