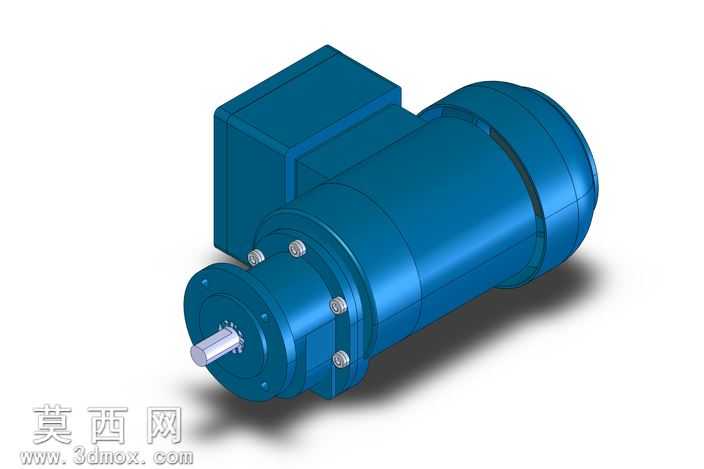

带接线盒卧式减速电动机三维结构模型

本模型为卧式安装的减速电动机三维结构，建模过程严格遵循工业电机实际设计规范，首先通过基准面定位确定电机主轴、减速箱体、主电机筒体、接线盒四大核心部件的相对位置，保证输出轴与安装法兰的同轴度公差符合通用工业电机的装配要求。建模阶段先构建主电机筒体的回转体特征，通过拉伸、旋转命令完成定子外壳的基础轮廓，对筒体表面的散热筋结构采用阵列特征快速生成，保证筋条间距均匀、结构规整，还原真实电机的散热结构设计。前端减速箱部分采用多实体建模方式，先绘制箱体的安装法兰轮廓，通过拉伸切除完成法兰上的安装孔、定位销孔的特征布置，孔位尺寸符合通用安装标准，可直接适配常规工业安装场景。输出轴部分通过旋转命令生成轴体基础形态，对轴伸端的键槽特征采用拉伸切除完成，轴肩、退刀槽等细节结构均按照机械设计标准还原，保证轴类零件的工艺合理性。接线盒部分独立建模后与主电机筒体完成装配配合，接线盒的盒盖、进线口、安装固定座的细节均完整呈现，固定螺栓采用标准件特征阵列布置，还原真实产品的装配结构。材质渲染阶段，主电机外壳、减速箱体、接线盒均赋予工业蓝哑光漆材质，还原工业电机的常规外观质感，输出轴、固定螺栓赋予金属镀铬材质，区分不同部件的材质属性，接线盒盖边缘添加细微的合模线细节，提升模型的真实感。整体模型的装配关系完全按照实际产品的装配逻辑搭建，各部件之间无干涉错位，所有连接部位的螺栓、止口配合结构均完整呈现，可用于电机结构教学、设备装配模拟、传动方案演示等场景，模型的结构比例完全参照真实同类型减速电机的尺寸参数搭建，各部位的壁厚、安装尺寸均符合行业通用设计标准，能够直观展现减速电机的整体构造与部件组成，帮助使用者清晰理解卧式减速电机的结构布局与设计逻辑。
