手抛式球形无人飞行器结构设计方案

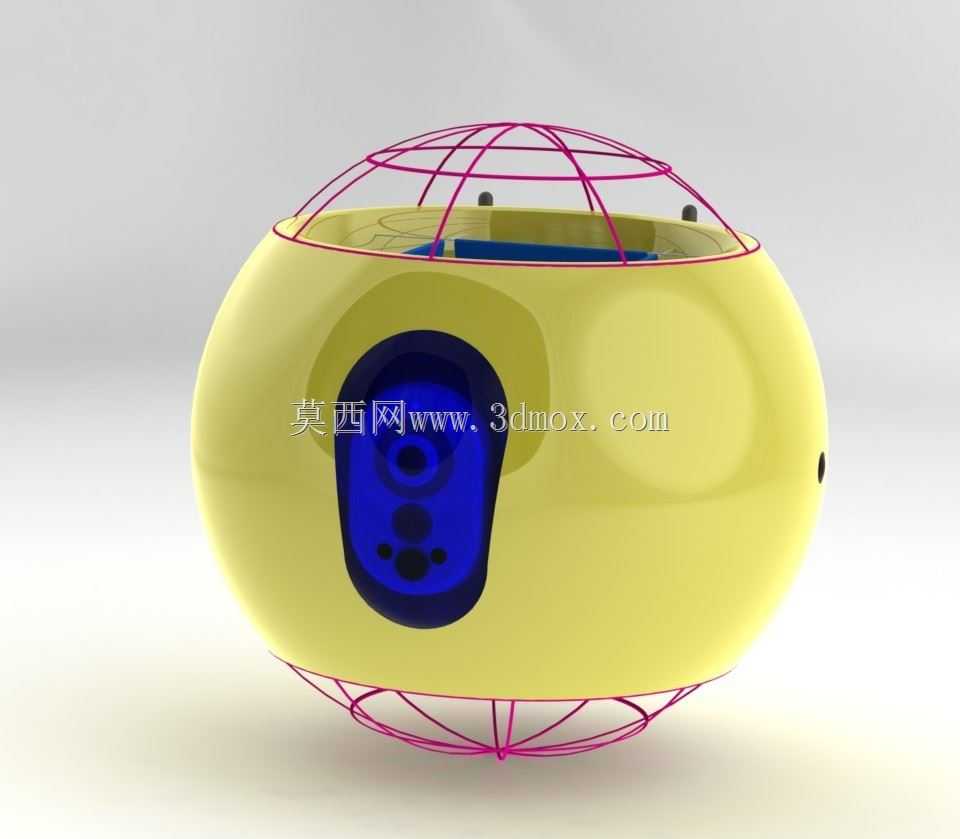

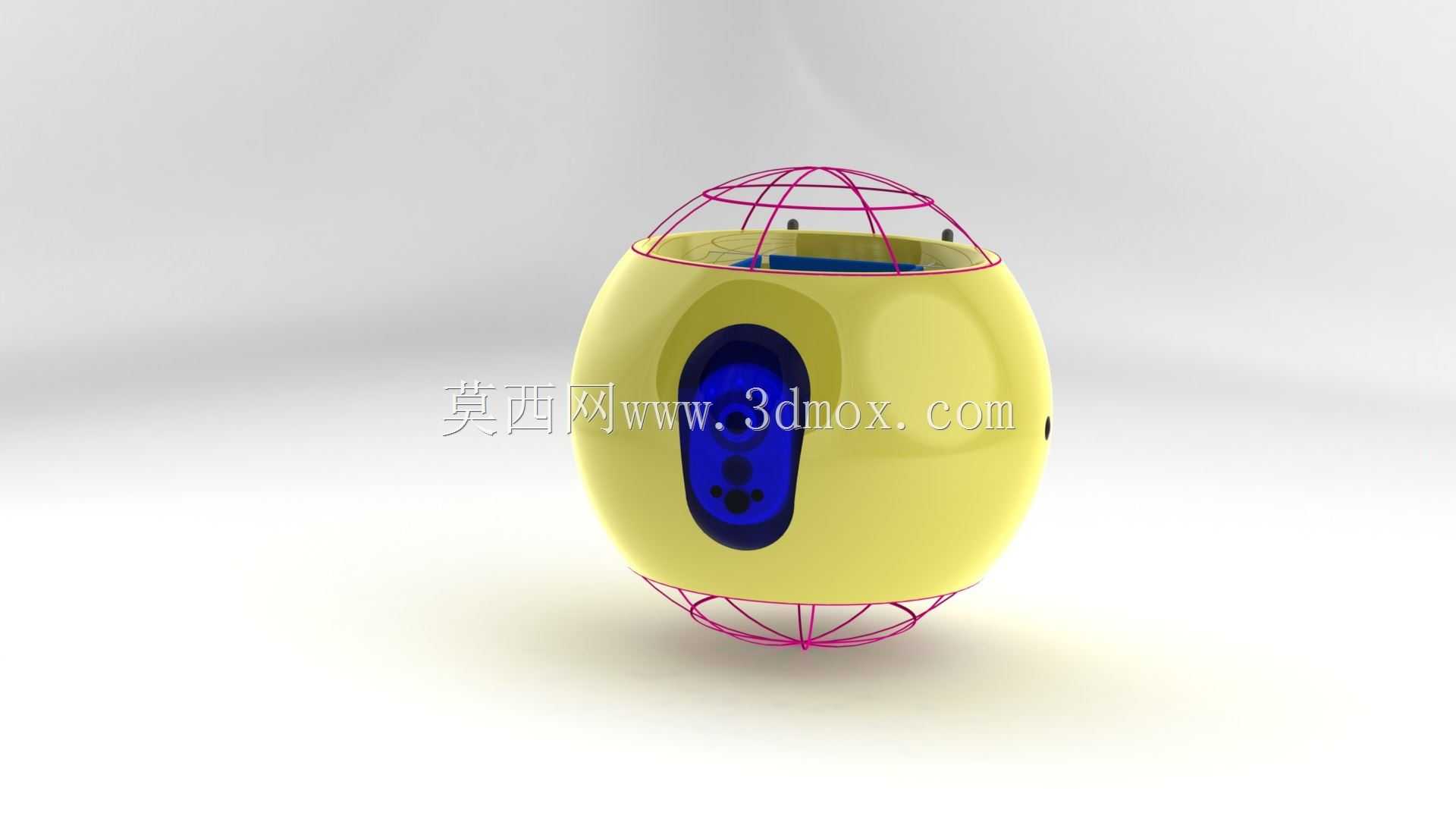

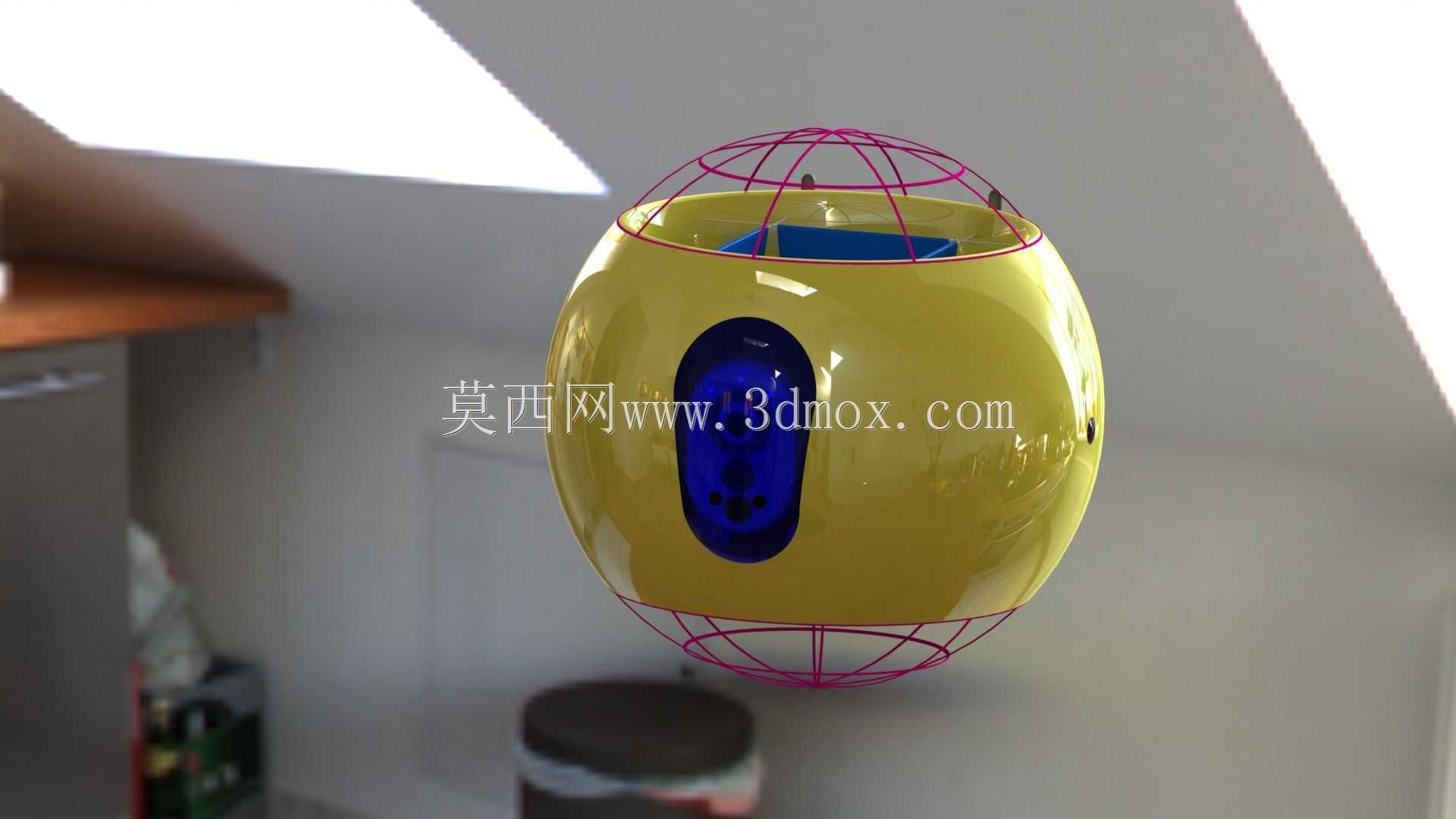

这款球形无人飞行器的设计初衷，是面向低空近景作业场景下的灵活飞行需求，适配无专业飞控操作经验的一线作业人员使用，比如野外管线巡检的徒步作业人员、应急现场的快速勘测人员、小型活动的低空跟拍人员，不需要复杂的起飞准备流程，从收纳状态取出后即可手抛启动，大幅降低低空作业的设备部署门槛。整体采用类球型的主体框架设计，核心舱段集中在球体中部区域，上下两端采用镂空的笼式防护结构，这种结构设计首先解决了手抛起飞、近距离回收过程中的碰撞防护问题，不管是起飞时脱手姿态偏差碰到障碍物，还是回收时直接手接接触设备，外部的笼式框架都能先于内部核心舱、动力组件承接碰撞冲击力，避免内部的飞控板、摄像模组、动力桨叶直接受冲击损坏。中部的核心承载舱采用一体化的曲面壳体设计，壳体曲面完全贴合球体的整体弧度，没有突出的棱角结构，一方面能降低飞行过程中的风阻系数，让低速飞行状态下的气流更顺畅地流过设备表面，减少紊流带来的飞行姿态抖动，另一方面也能避免手抛过程中棱角划伤操作人员，提升手持操作的安全性。核心舱正面预留了摄像模组的安装位，安装位采用下沉式的曲面沉台设计，镜头安装完成后表面与壳体曲面基本齐平，不会突出球体轮廓，既可以保护镜头在碰撞、摩擦过程中不被刮花，也能避免突出的镜头结构额外增加风阻。摄像模组的安装角度经过适配调整，在设备水平悬停状态下，镜头视角可覆盖前下方45度到水平前方的作业范围，满足近景跟拍、管线巡检、地面目标勘测的视角需求，不需要额外加装云台结构就能获得稳定的拍摄视野，有效压缩了设备的整体重量与内部空间占用。上下两端的笼式防护框架采用等弧度的筋条布局，筋条沿着球体经线方向均匀分布，相邻筋条之间的间距经过反复验证，既不会因为间距过大失去防护效果，也不会因为筋条过密遮挡摄像模组的拍摄视野、阻挡动力组件的气流通道。动力组件全部内置在笼式框架与核心舱之间的环形空腔内，桨叶旋转时的气流可以顺着筋条之间的空隙顺畅流通，不会因为壳体遮挡降低动力效率，同时笼式框架也能避免桨叶在飞行过程中碰到树枝、线缆等细小障碍物，降低低空复杂环境下的炸机概率。设备的重心设计在球体的几何中心偏下位置，这种重心布局让设备在手抛抛出后，能依靠自身重力快速调整到水平悬停姿态，不需要飞控系统做大幅度的姿态修正，即使操作人员抛出时的姿态存在一定倾斜，设备也能在1秒内自动恢复平稳飞行状态，大幅降低了对操作人员抛投手法的要求。核心舱内部预留了标准化的电池安装仓、飞控板安装位与通讯模块安装位，各个安装位之间设置了隔离筋条，避免不同模块之间的电磁干扰，同时所有安装位都采用快拆式的卡扣结构，不需要额外工具就能完成电池更换、模块检修作业，适合野外无工具场景下的快速维护。设备的整体尺寸控制在成年人单手握持的范围内，球体直径适配普通人手掌的握持弧度，手抛时可以轻松单手握持完成发力动作，收纳时可以直接放入普通的双肩包侧袋，不需要专门的防护箱携带，提升了野外作业的便携性。安装边界方面，所有外置接口都集中在核心舱侧面的隐藏式盖板内，盖板闭合后与壳体表面齐平，接口位置做了密封胶圈设计，可应对小雨天气下的户外作业需求，避免雨水渗入内部损坏电路。笼式框架与核心舱之间采用快拆式的卡扣连接，不需要螺丝就能完成框架的拆卸，方便清理桨叶上缠绕的杂物、更换受损的筋条部件，日常维护的操作门槛极低。在实际作业场景中，这款设备不需要平整的起降场地，不管是在山地林间、城市楼宇间隙、应急救援的废墟现场，操作人员都可以直接手抛起飞，完成作业后直接飞到操作人员身边手接回收，完全摆脱了传统多旋翼无人机对起降场地的要求，尤其适合空间狭窄、地形复杂的低空作业场景。飞控系统内置了定高、定点、低速跟飞等基础功能，操作人员只需要通过简单的遥控指令就能控制设备的飞行方向与高度，不需要掌握复杂的飞控操作技巧，经过简单培训的一线作业人员就能独立操作使用。
