宽幅气动式热压贴合加工设备

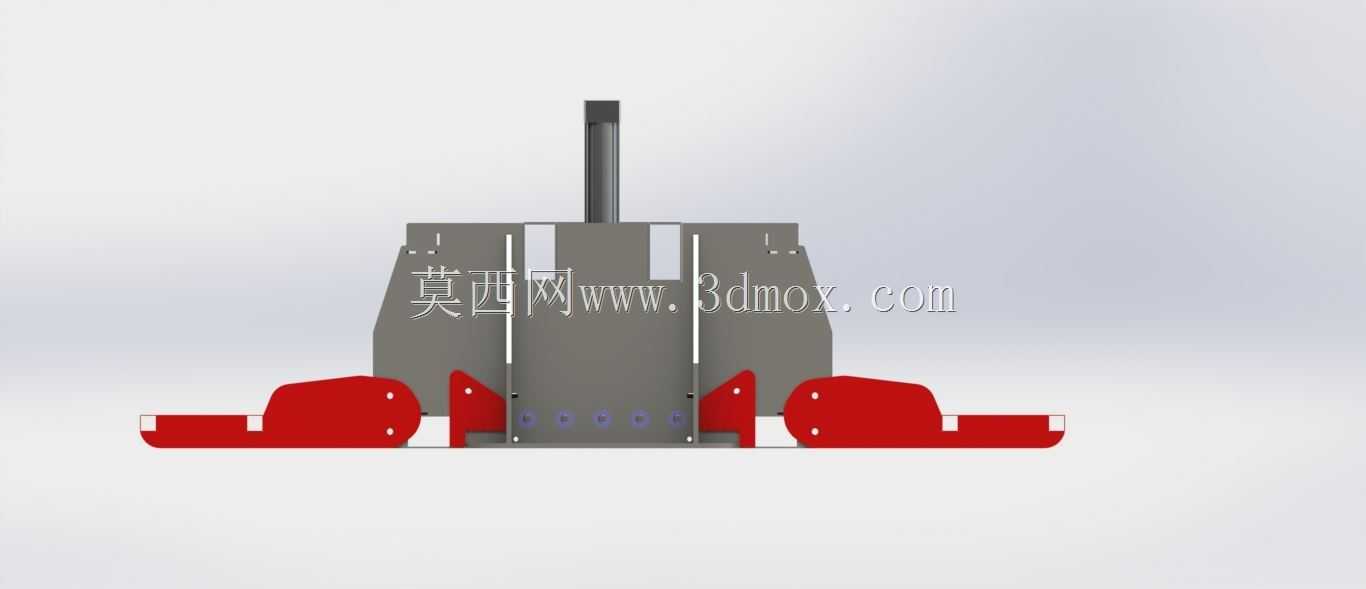

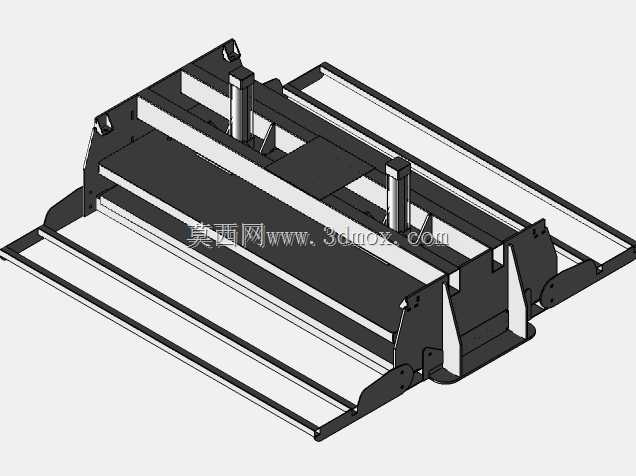

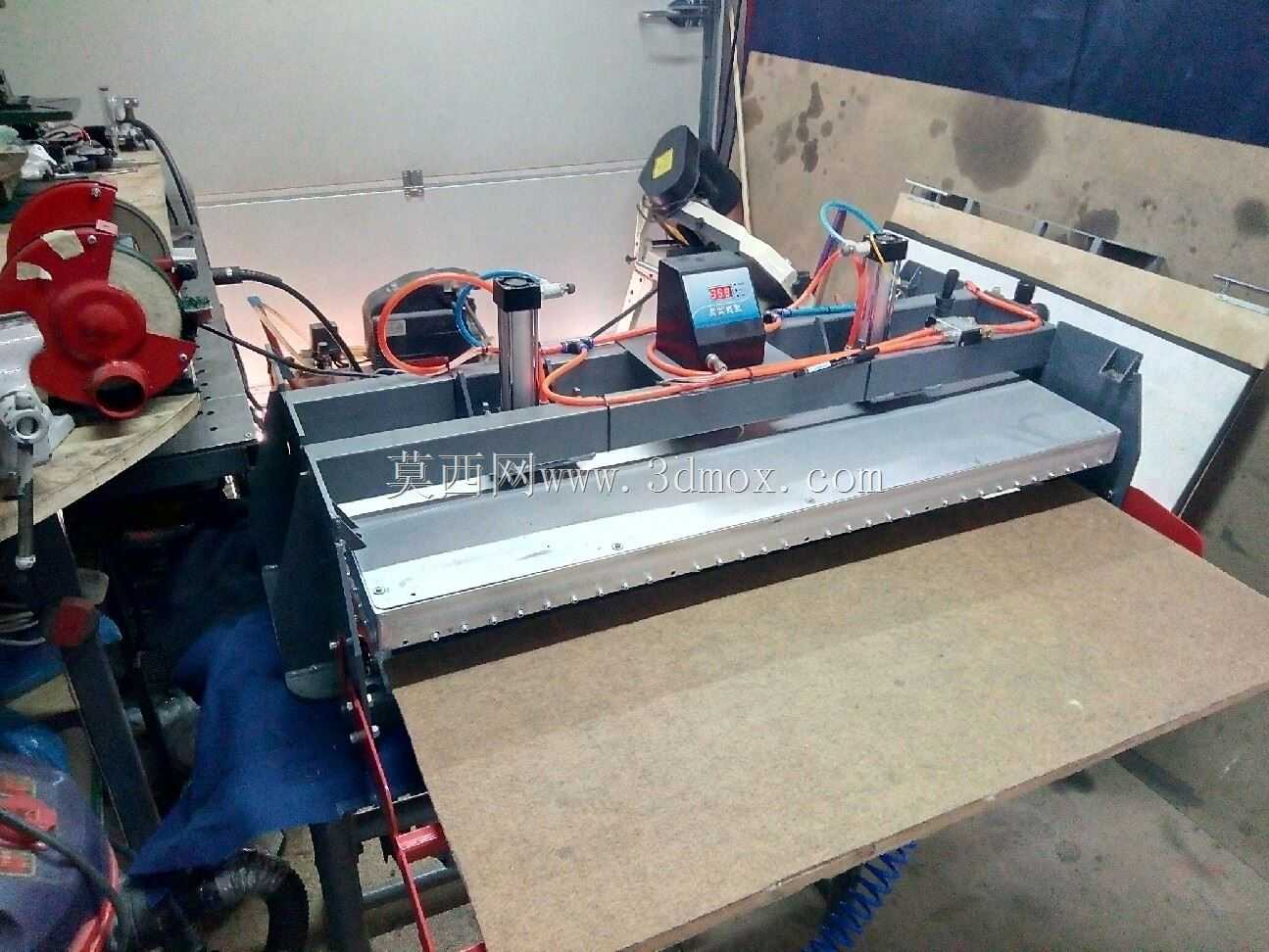

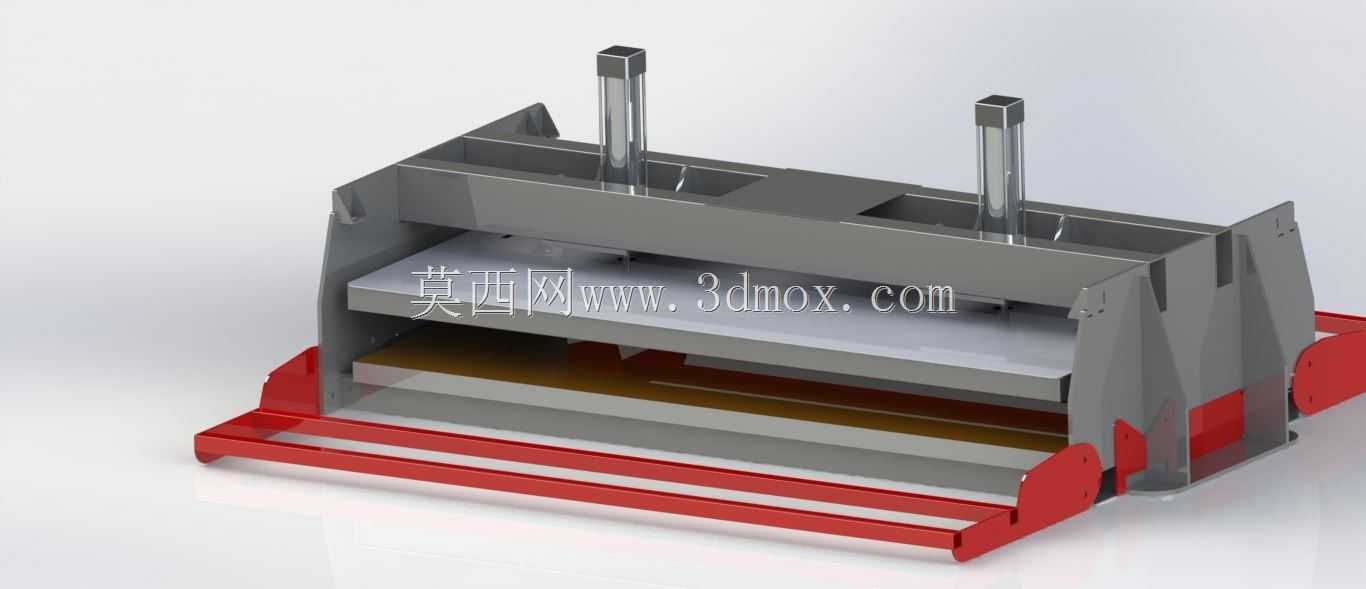

这款宽幅热压设备主要面向500*1000mm加工幅面的平面类工件热压作业需求，在包装辅料加工、柔性板材复合、小型电子模组贴合、泡棉胶贴压合等场景中适配性极强，尤其适合加工幅面偏长、压合面平整度要求高的批次化生产工位。设备整体采用气动作为压力输出源，相比液压驱动方案，压缩空气驱动的执行结构响应速度更快，工位周边不会出现液压油渗漏污染工件的问题，日常维护仅需定期检查气源处理三联件的排水与油雾状态，运维成本远低于同吨位液压压机，对于洁净度要求稍高的轻工加工场景十分友好。加热单元采用220V硅质加热元件，热传导效率高，加热板温度均匀性可控制在±3℃范围内，能避免压合过程中局部温度过高导致的工件烫损、胶层提前固化失效问题，温度控制模块独立集成在机身侧腔，接线与气路完全分离排布，减少高温区域对气动管路、电气线路的老化影响。从结构设计逻辑来看，设备采用开式C型焊接机身框架，进料侧完全开放无遮挡，操作人员可以从正前方顺畅取放工件，长条形工件也能从机身两侧延伸进出，不会被框架结构干涉加工范围。双气缸竖直排布在上梁位置，两个气缸的活塞杆端通过整块活动压梁连接，压梁与加热板之间加装隔热垫层，既可以避免热量向上传导导致气缸密封件过早老化，也能保证压合过程中整块压板的压力均匀分布，不会出现单气缸驱动常见的压板倾斜、压合面四周压力不均的问题。机身下部的红色承托结构为工件进料定位托架，托架表面做了耐磨防滑处理，工件放置时可以依托托架边缘做初步定位，长尺寸工件进料时托架能起到辅助承托作用，避免工件悬臂下垂导致的压合位置偏移。设备安装时仅需在平整硬化地面放置即可，无需做额外的地脚螺栓固定，整体占地宽度适配1.2米以内的工位空间，气源接入点设置在机身侧后方，接线位置离地高度符合车间常规布线规范，不会出现管线拖地被工件刮蹭的隐患。压合作业时，工件放置在下部固定工作台面，触发控制开关后双气缸同步带动上加热板下行，到达设定压合位置后保持设定时长的压力与温度，待胶层熔融固化或者工件贴合完成后，气缸带动压板自动回程，操作人员即可取出完成加工的工件。设备的压合行程预留了足够的开合高度，既可以加工薄型片材，也能适配总厚度在150mm以内的叠层工件，工作台面的平面度经过精加工处理，保证压合后整面工件的粘接强度一致，不会出现局部虚压、脱层的问题。机身框架的焊接位置都做了去应力处理，长期满负荷运行也不会出现框架变形导致的压板平行度超差问题，所有气动元件都采用标准通用规格，后期更换备件无需定制，能大幅减少设备停机等待配件的时间。
