微型无人机机身连接框架结构设计

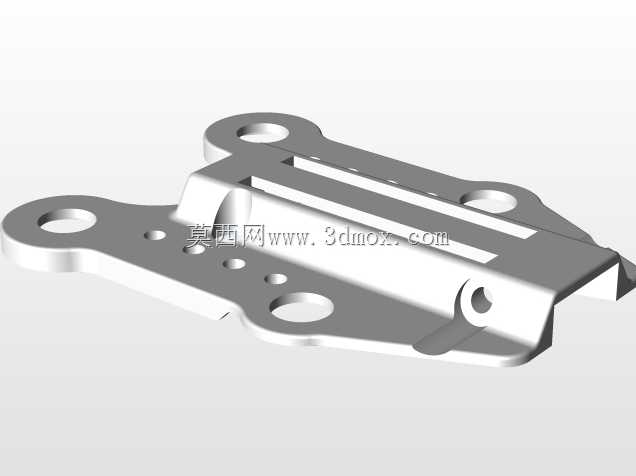

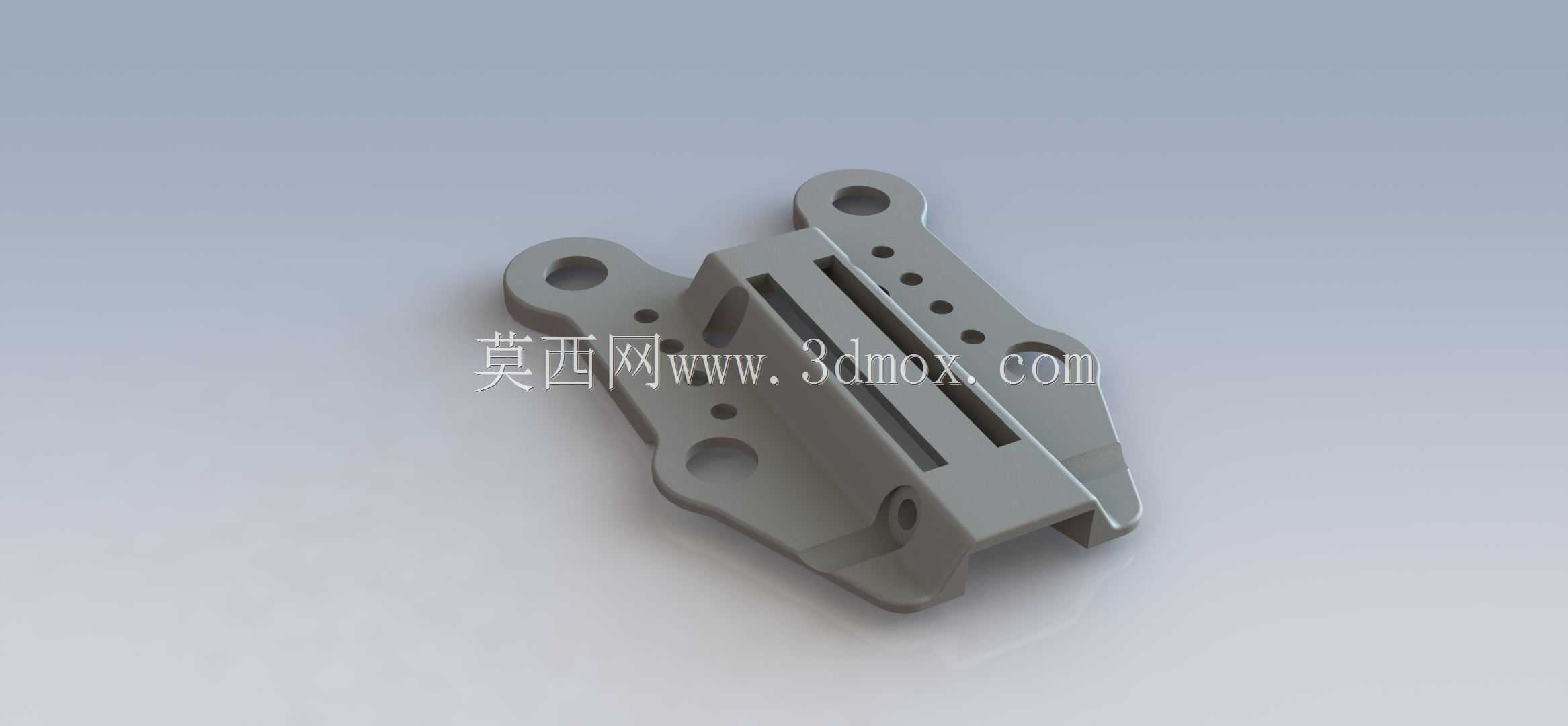

在消费级与工业级微型无人机的整机结构体系中，机身框架是承载全机载荷、协调各子系统安装位置的核心承力构件，其结构合理性直接决定整机的飞行稳定性、抗冲击能力与载荷适配性。这款微型无人机机身框架采用一体化铣削成型的结构思路，整体以对称式布局为基础，兼顾左右两侧的载荷平衡，避免飞行过程中因结构偏心带来的额外配平负担。

从实际应用场景来看，这类框架主要适配轴距在150mm以内的微型多旋翼无人机，可用于室内航拍、小型巡检、教学科研类无人机的机身搭建，能够承载飞控板、电池、电调、电机安装座等核心部件的安装需求。框架两侧延伸出的带孔耳片，是电机臂的安装定位接口，每个耳片上设置的不同直径通孔，分别承担定位销穿装、紧固螺栓锁紧的功能，安装时可通过定位孔快速对齐电机臂的安装基准，减少装配过程中的调校工作量，同时保证四个电机臂的安装角度一致，避免因安装偏差导致的动力输出方向偏移。

框架中部的长条形开槽结构，主要用于飞控线束、电源线路的布设与收纳，开槽的宽度经过适配设计，可容纳常规规格的硅胶线穿过，同时槽体两侧的凸起筋条既能够提升框架整体的抗弯截面模量，减少飞行振动带来的结构形变，又可以作为电池、飞控板的安装定位挡边，安装时只需将对应部件贴合筋条放置即可快速定位，无需额外设计定位工装。框架上分布的多组等距小孔，是轻量化设计的典型处理方式，在保证结构强度满足1.5倍最大起飞重量载荷要求的前提下，通过去除非承力区域的材料，降低框架自身重量，提升整机的推重比，这些小孔的位置都经过应力仿真校核，避开了应力集中的承力路径，不会对框架的整体刚度造成负面影响。

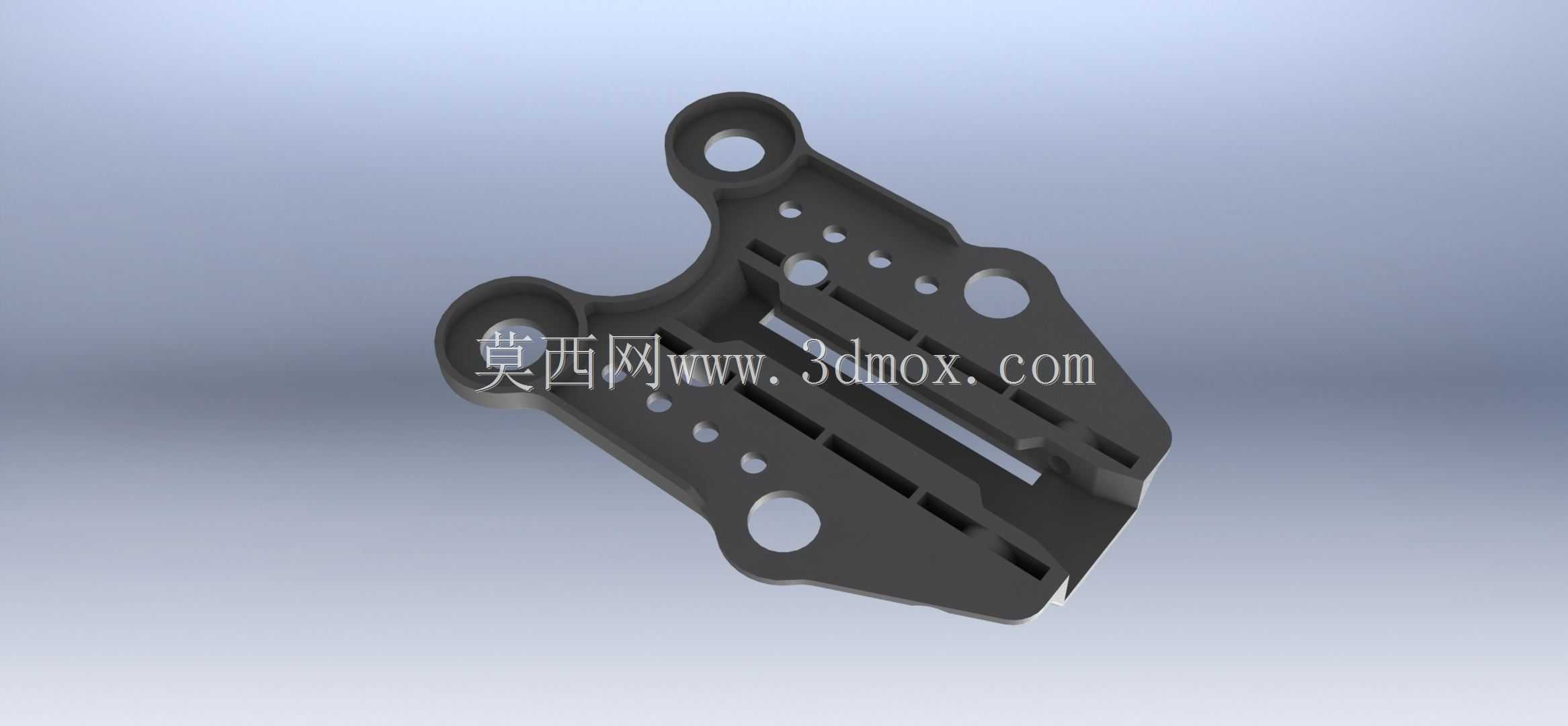

在安装边界的设计上，框架底部的卡槽结构用于承接起落架或者任务载荷挂载件，卡槽的深度与宽度适配常用的快拆挂载接口，可实现任务载荷的快速更换，无需拆解机身主体结构。框架整体的安装基准面平面度控制在0.1mm以内，保证飞控板安装时的水平度，避免因基准面倾斜导致飞控陀螺仪的初始校准偏差。从结构受力的角度来看，框架的承力路径从两侧电机安装耳片出发，通过中部的加强筋汇聚到中心载荷区域，将电机运转产生的振动、飞行过程中的气动载荷均匀分散到整个框架结构上，避免局部应力过大导致的结构断裂。

在实际装配场景中，这款框架可兼容多种常用的微型无人机标准配件，无需额外进行二次打孔加工即可完成整机组装，其对称结构设计也降低了配件的备货难度，左右两侧的安装耳片尺寸完全一致，电机臂等配件可实现通用互换。框架的边角位置都做了圆角过渡处理，既能够减少装配过程中的锐边划伤风险，也能够降低飞行过程中的空气阻力，同时避免应力集中在边角位置引发的疲劳裂纹。针对无人机常见的炸机冲击场景，框架在承力节点位置做了局部加厚处理，当发生侧向或者正向冲击时，加厚区域可优先吸收冲击能量，减少核心承力结构的损坏概率，降低日常使用的维护成本。
