汽车品牌标识立体造型结构设计

在汽车外饰零部件的设计体系中，车头品牌标识是兼具品牌识别属性与外饰装配属性的典型构件，这类构件的三维设计需要同时兼顾外观曲面的光影表现、装配结构的边界适配以及不同安装场景下的结构兼容性。日常设计工作中接触到的这类圆形车标，首先需要明确其核心应用场景覆盖了乘用车的前进气格栅安装位、尾门中央安装位、轮毂盖装饰位以及方向盘中央装饰区域，不同安装位的结构设计逻辑存在明显差异，比如前进气格栅位置的车标需要预留背面卡扣的安装空间，同时要考虑格栅曲面的弧度匹配，避免装配后出现边缘缝隙不均的问题；尾门安装位的车标则多采用背胶加定位销的固定方式，需要在模型阶段就预留定位销的孔位基准，保证装配时的位置精度。

从功能特性来看，这类立体车标并非单纯的装饰件，首先要满足外观面的高光质感要求，外曲面的曲率连续性需要达到G2级以上，避免光线照射下出现曲面褶皱、反光不均的问题，影响品牌标识的视觉呈现。标识内部的字符凸起结构需要做均匀的圆角过渡，一方面是为了满足注塑成型时的材料流动要求，避免尖角位置出现填充不足、缩痕等成型缺陷，另一方面也能减少日常使用过程中尖角积灰、磕碰掉漆的问题。外圈的环形包边结构需要做等厚度设计，常规壁厚控制在2.5mm到3mm之间，既能够保证构件的整体结构强度，避免车辆行驶过程中受气流冲击、碎石击打出现变形断裂，也能控制注塑成型的周期，减少壁厚不均带来的翘曲变形风险。

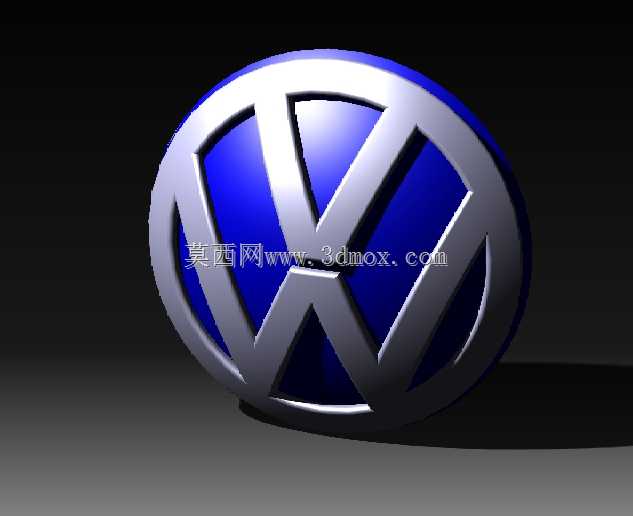

设计思路上，这类圆形对称结构的车标，首先要确定中心基准轴，所有的环形结构、内部字符结构都以中心轴为对称基准展开，先构建外圈的环形基础曲面，再拆分内部的V形与W形组合字符结构，字符与外圈的衔接位置需要做顺滑的曲面过渡，不能出现生硬的拼接棱线。在构建曲面的过程中，需要同步考虑后续的工艺实现路径，比如如果采用ABS基材加表面镀铬的工艺，外表面的所有曲面拔模角度需要控制在1度以上，避免电镀过程中出现积液、镀层不均的问题；如果采用蓝底镀铬的分色设计，需要在蓝区与镀铬区的分界位置做0.3mm的止口结构，方便后续喷涂或者贴膜工序的定位，减少分色边界的毛刺、溢色问题。

关于外形尺寸与安装边界，常规乘用车的前格栅车标外径一般在120mm到180mm区间，尾门车标外径在80mm到120mm区间，轮毂盖位置的标识外径则在60mm左右，不同车型的尺寸需要根据整车外饰的整体比例做调整，不能直接套用固定尺寸。安装结构的设计上，背面的卡扣位置需要均匀分布在环形结构的内侧，卡扣的悬臂长度控制在8mm到12mm之间，悬臂厚度1.5mm左右，保证卡扣具备足够的弹性，装配时能够顺利卡入格栅或者尾门的安装孔内，同时装配后不会出现松动异响。如果是采用背胶固定的版本，背面需要做平整的环形粘贴面，粘贴面的平面度公差控制在0.2mm以内，保证背胶能够完全贴合安装面，避免长期使用后出现开胶脱落的问题。另外需要考虑车标内部的结构减重，在非外观面的位置做均匀的减重槽设计，减少材料用量的同时，也能避免壁厚过厚导致的表面缩痕，减重槽的深度不能超过壁厚的二分之一，避免影响整体结构强度。在实际建模过程中，还需要预留与周边零件的安全间隙，比如与进气格栅的镀铬饰条之间预留2mm以上的间隙，避免车辆行驶过程中振动导致零件之间摩擦异响，与尾门钣金之间预留1.5mm以上的间隙，防止装配时顶碰钣金导致漆面损伤。
