汽车前脸进气格栅结构设计方案

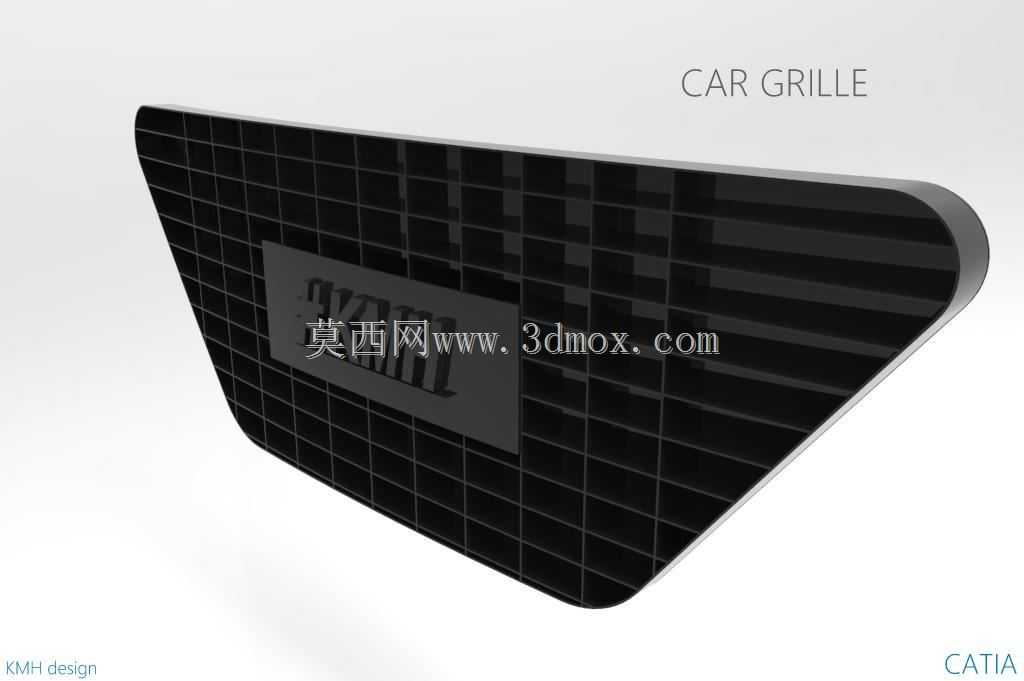

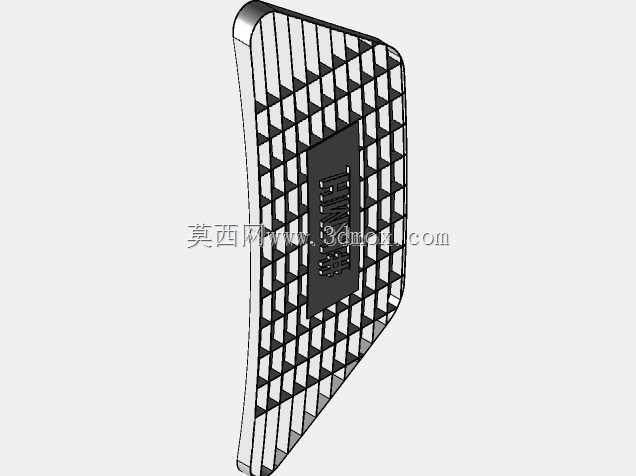

汽车格栅作为整车前脸核心外饰构件，首要作用是为发动机舱提供稳定的进风通路，保障散热器、冷凝器等热管理部件的换热效率，同时兼顾行驶过程中阻挡路面飞石、蚊虫等异物进入舱体的防护作用，也是整车前脸造型辨识度的核心承载部件。本次设计的格栅采用梯形外轮廓造型，边缘做了大圆角过渡处理，既避免了尖锐棱边带来的装配剐蹭风险，也能在车辆发生低速碰撞时通过圆角结构分散接触应力，降低部件碎裂概率。格栅的网格结构采用规则的矩形阵列排布，网格筋条的厚度经过反复校核，在保证整体结构刚性的前提下尽可能降低风阻系数，筋条之间的通风间隙经过计算，能够满足不同行驶工况下的发动机舱进气量需求，不会出现通风量不足导致的散热效率下降问题。从安装边界来看，格栅背部预留了与前脸保险杠安装位匹配的卡扣固定点，安装点位的位置公差控制在±0.2mm范围内，能够保证与周边保险杠、大灯、机盖的配合间隙均匀，避免出现装配后缝隙不均、错位等外观缺陷。格栅的整体安装深度也做了适配性设计，不会与舱内的散热器、冷却管路等部件发生运动干涉，即使在车辆行驶过程中出现车身轻微形变，也能保证各部件之间留有足够的安全间隙。设计过程中优先考虑了部件的成型工艺性，整体结构采用一体化设计思路，减少不必要的拼接结构，既能够降低注塑成型的难度，减少成型过程中的缩痕、翘曲等缺陷，也能提升部件的整体结构强度，延长使用寿命。格栅表面预留了车标安装的平整区域，该区域的平面度控制在0.1mm以内，能够保证车标粘贴后的贴合度，不会出现翘边、粘贴不牢的问题。从实际使用场景出发，格栅的筋条走向做了优化，能够引导进入舱内的气流更均匀地覆盖散热器表面，避免出现局部通风量不足导致的散热盲区，同时筋条的倾斜角度经过调整，能够在高速行驶时降低气流穿过格栅产生的风噪，提升整车的NVH表现。在结构强度校核阶段，针对格栅不同位置的受力情况做了差异化的筋条厚度设计，边缘安装位的筋条适当加厚，提升安装固定的可靠性，中间通风区域的筋条在保证刚性的前提下做了轻量化处理，降低部件整体重量，符合汽车轻量化的设计趋势。格栅的外轮廓曲面与整车前脸的造型曲面做了连续性匹配，保证装配后与周边部件的曲面过渡顺滑，没有突兀的台阶或折线，能够满足整车外观的A面设计要求。考虑到车辆在不同气候环境下的使用需求，格栅的结构设计预留了加装主动进气格栅叶片的安装空间，后续可以根据配置需求升级主动进气功能，在冷启动阶段关闭格栅加快发动机暖机速度，高速行驶阶段关闭部分格栅降低风阻，进一步提升整车的燃油经济性。
