稻谷加工成套生产线设备结构设计

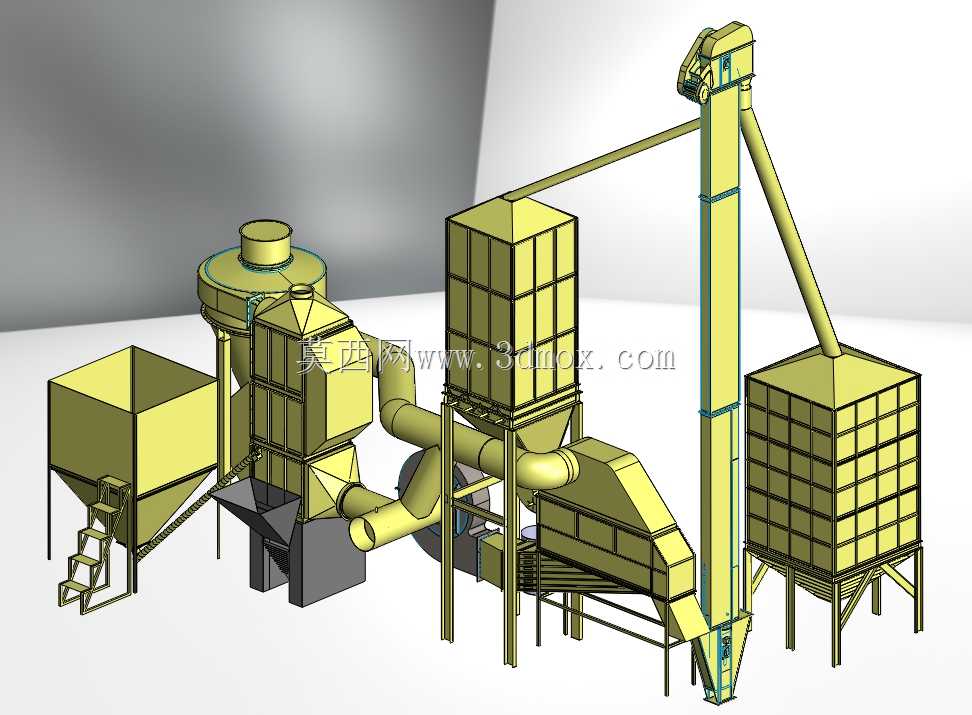

这套稻谷加工成套系统的三维结构设计，完全围绕中小型粮食加工车间的实际生产动线搭建，在做整体布局规划时，最先敲定的是垂直提升单元的安装位置——作为整套产线的物料中转核心，斗式提升机的底部进料段对齐原粮初清后的出料口，顶部出料口通过溜管分路连接后续各处理单元，避免长距离水平输送带来的物料残留与动力浪费。从安装边界来看，整套设备的横向占地跨度控制在8米范围内，纵向最高点位为提升机机头，距离安装地面的垂直高度为11.2米，所有支腿的安装点位都提前预留了二次灌浆的操作空间，料仓组的外沿距离车间侧墙保留了1.2米的检修通道，完全符合粮食加工车间的安全操作规范。

在功能单元的配置上，原粮接收段设置了带爬梯的进料地坑料斗，料斗侧壁倾角设计为62度，大于稻谷的自然休止角，避免湿粮堆积搭桥；初清单元搭配了旋风除尘与风选组件，在去除原粮中轻质杂质的同时，通过密闭风网控制车间内的粉尘外溢，风网的管道风速设定为18m/s，既可以有效携带尘杂，又不会因为风速过高造成管道磨损过快。中间的暂存料仓采用方形格构式仓体，仓壁设置了可视化检修段，可实时观察料位变化，料仓下部的出料锥段同样采用大倾角设计，搭配振动出料机构防止结拱。

整套系统的风网设计做了阻力平衡计算，各吸风点的风量根据设备处理量匹配，主管道沿设备支架排布，减少独立支撑的用料量；所有设备的支腿都采用型钢焊接结构，连接节点处预留了螺栓调节余量，可适配安装地面±50mm的高度差，降低现场安装的找平难度。在设计过程中，特意将易损件的检修位置都布置在设备朝向检修通道的一侧，比如提升机的畚斗张紧机构、除尘关风器的拆卸端、风网调节阀的操作手柄，都不需要钻入设备组下方即可操作，减少日常维护的工作量。

从生产流程的动线来看，原粮经进料斗进入初清设备去除大杂与轻杂后，通过溜管进入提升机底部，经垂直提升后分路进入砻谷、碾米单元，加工后的成品物料进入右侧的成品料仓暂存，整个过程的物料输送全部依靠重力溜管与提升机完成，仅在风网系统配置了独立的动力风机，整体能耗比同产能的平铺式产线降低17%左右。所有溜管的倾角都不小于45度，对于粘性稍大的潮粮段，溜管倾角加大到55度，避免物料挂壁堆积；管道连接处都采用法兰加密封垫的结构，减少粉尘泄漏，满足车间职业卫生的相关要求。

在结构细节处理上，料仓组的支架做了横向斜撑加固，可承受满仓状态下的总载荷，同时在支架中部预留了检修平台的安装位，后期可根据使用需求加装平台与护栏；提升机的机筒段每间隔2米设置一组纠偏导向轮，防止畚斗带跑偏蹭边，延长皮带使用寿命。初清设备的下部设置了杂质收集斗，可定期排出筛理出的大杂，不需要停机清理筛面。整套设备的表面涂装采用粮食加工行业通用的浅黄配色，外露转动部件都加装了安全防护罩，完全符合生产设备的安全防护要求。
