双作用拉杆式液压缸三维结构设计

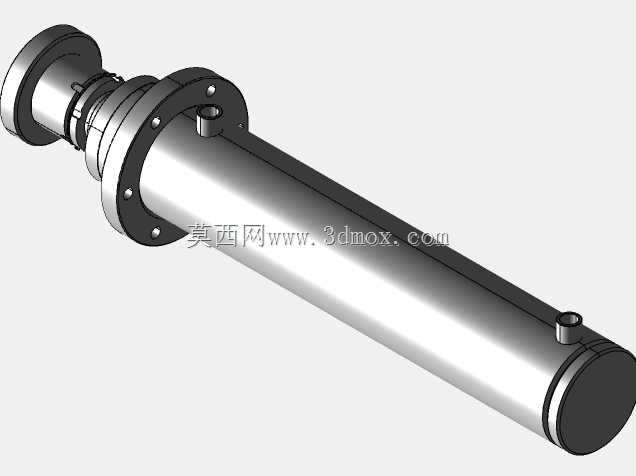

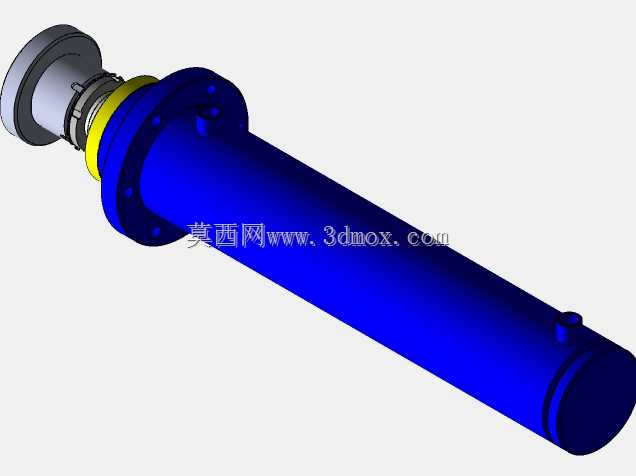

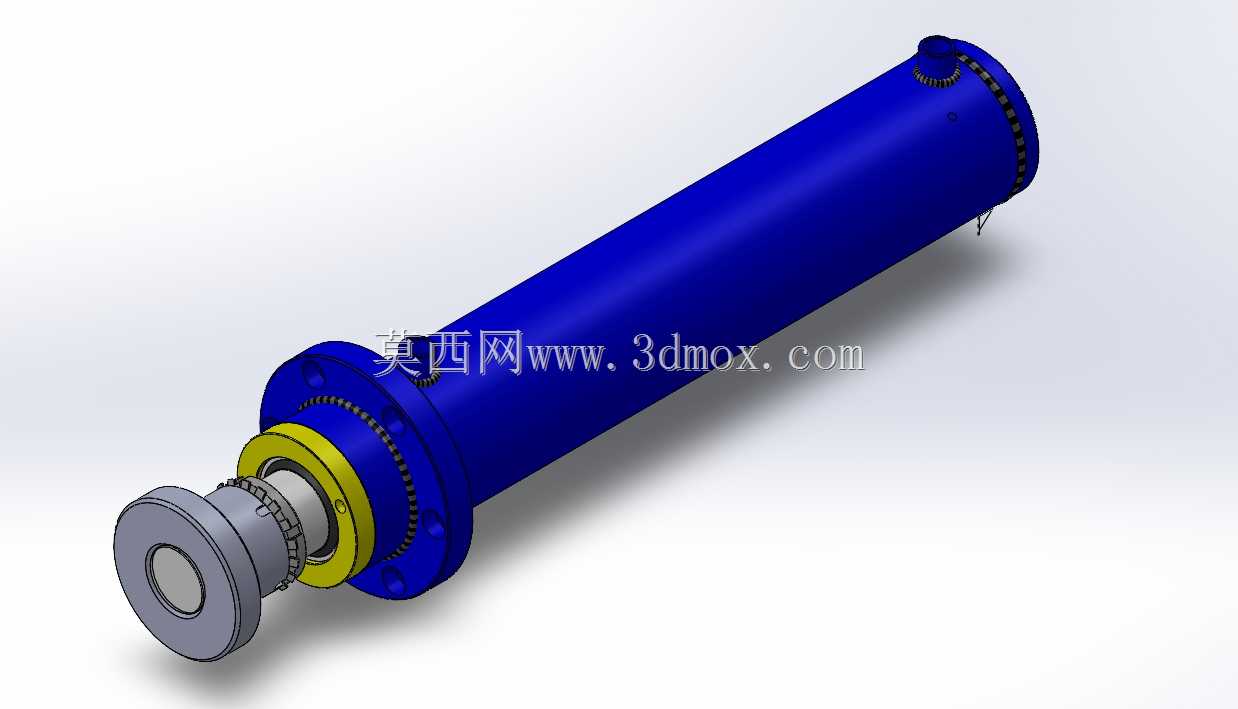

在各类液压传动系统里，这类拉杆式双作用液压缸是应用占比极高的直线执行元件，从常规的机床工装夹紧、自动化生产线的工件推料移位，到工程设备里的工作装置动作驱动、重型装备的负载顶升推移，都能见到同结构产品的身影。不同于单作用油缸仅靠液压能实现单方向动作、回程依赖负载自重或者外置弹簧，这款结构采用双腔进回油设计，活塞两侧的容腔均可通入压力油，能够实现伸出、缩回两个方向的主动驱动，动作响应速度和负载适配范围更宽，不需要额外配置回程辅助结构，在安装空间紧凑、需要双向可控出力的工况下优势十分明显。

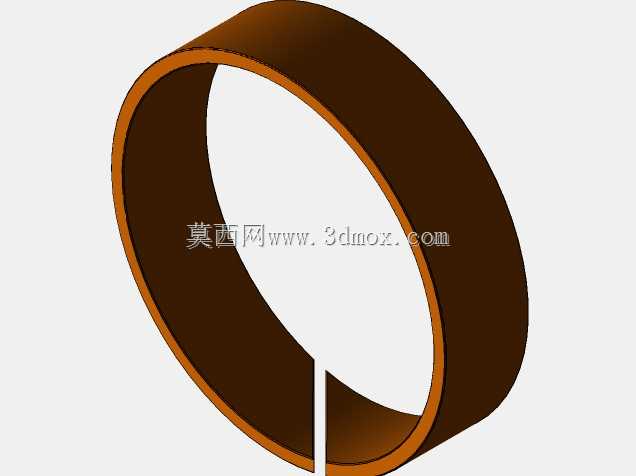

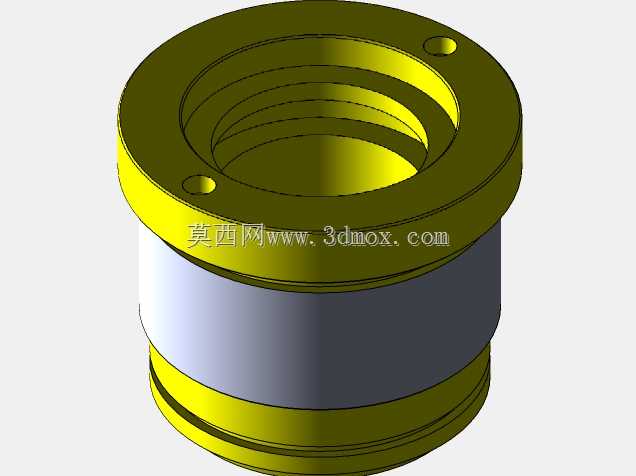

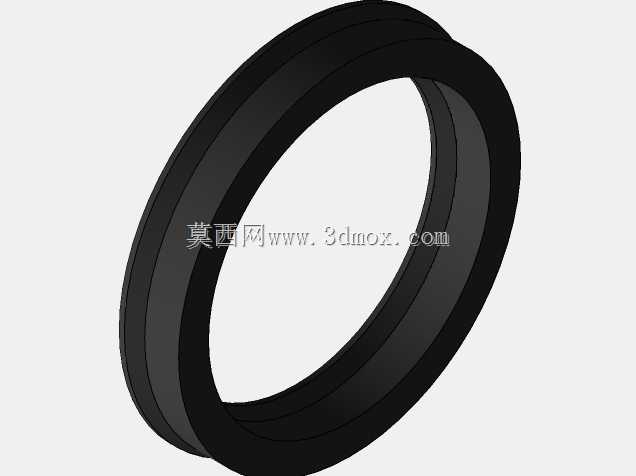

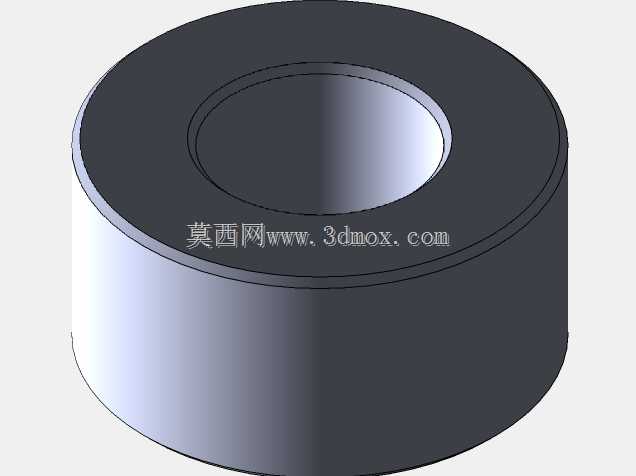

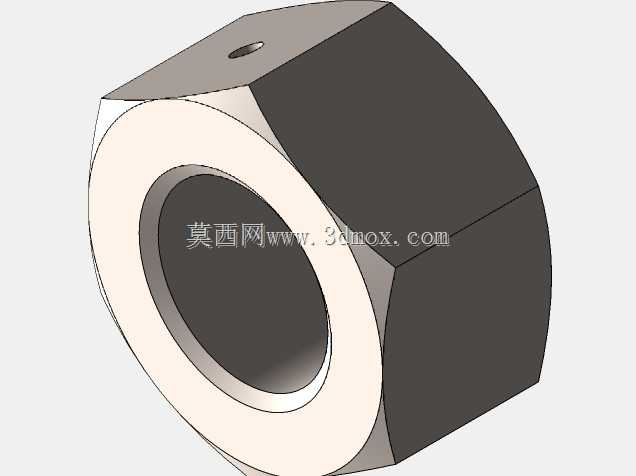

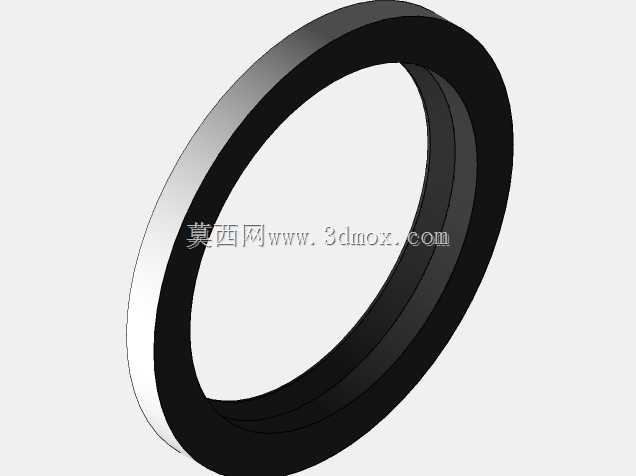

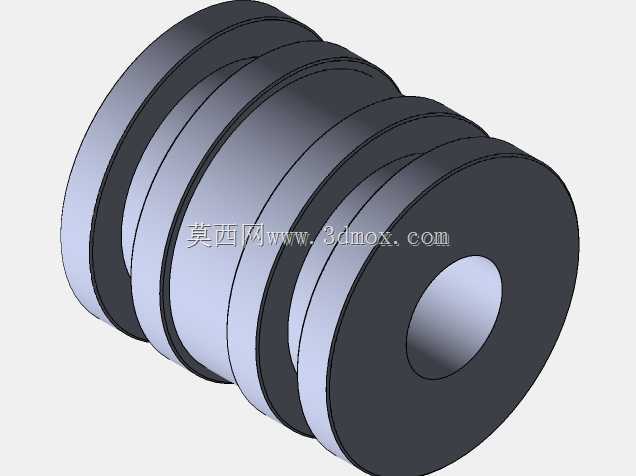

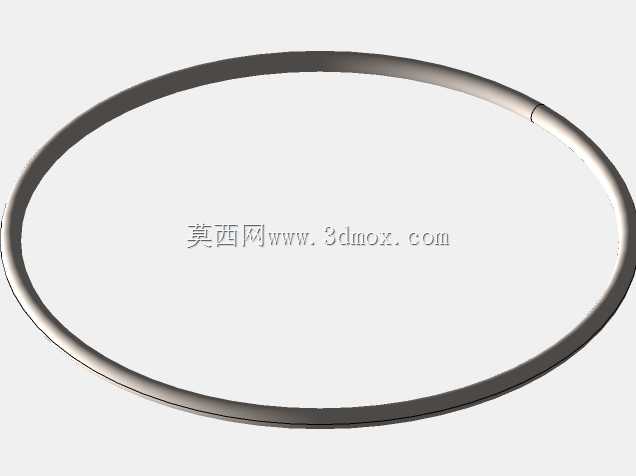

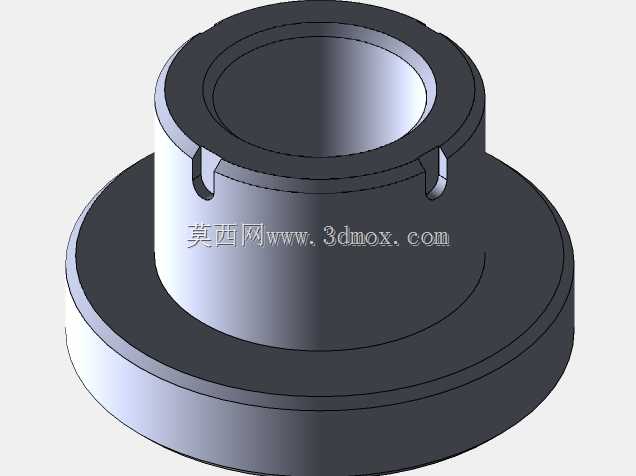

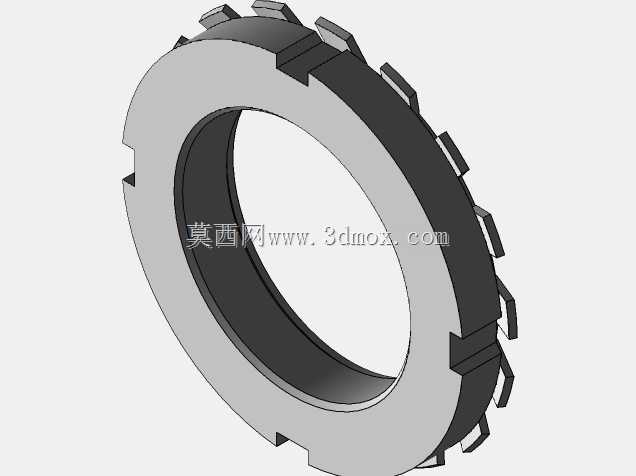

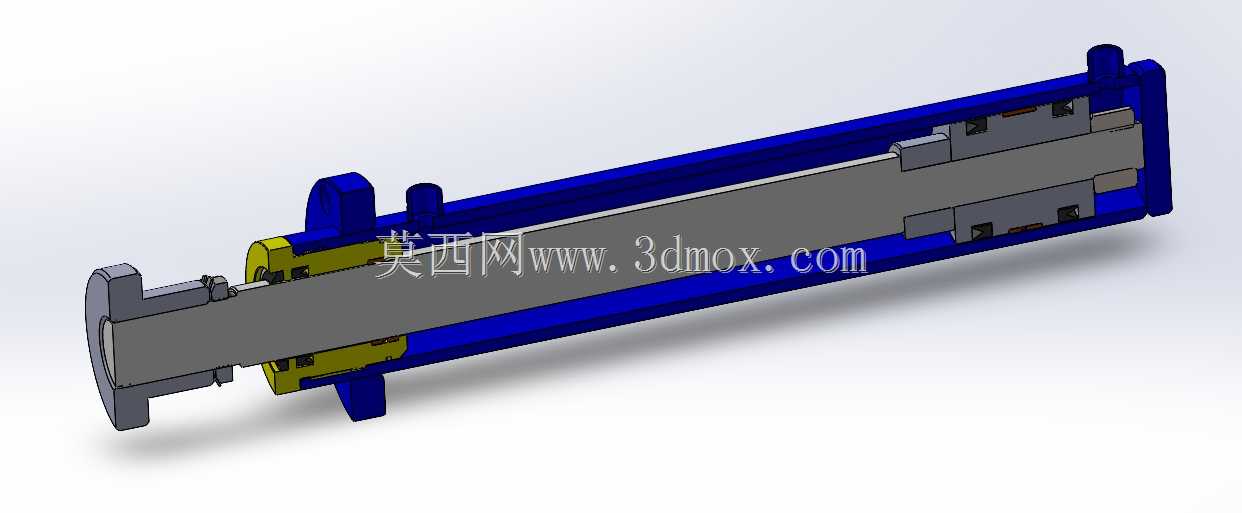

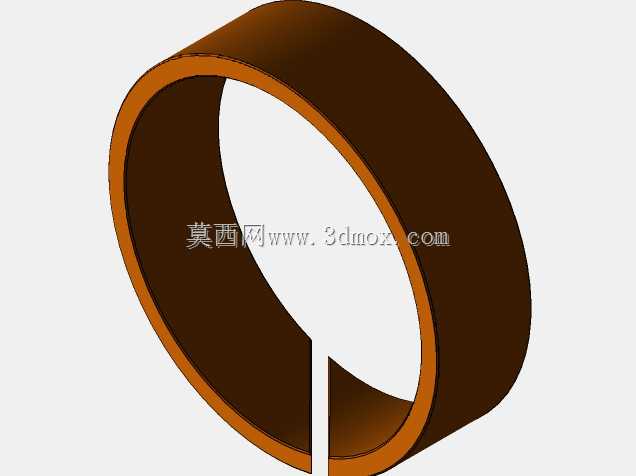

从结构设计逻辑来看，这款油缸采用了经典的四拉杆锁紧结构，四根沿缸筒周向均布的长拉杆，将前端盖、缸筒、后端盖三者轴向锁紧，这种结构的优势在于加工和装配难度低，缸筒可直接采用高精度冷拔珩磨管，不需要额外在缸筒本体上加工法兰连接结构，端盖的密封槽加工、密封件更换维护都十分便捷，后期检修时仅需拆下拉杆螺母即可完成内部密封件、活塞组件的更换，维护成本远低于焊接式缸体结构。活塞组件采用了组合式密封设计，主密封选用耐磨的格莱圈结构，配合导向环实现活塞与缸筒内壁的低摩擦滑动，同时避免活塞与缸筒的硬接触刮擦，两端的缓冲套结构可以在活塞运行到行程端点前，逐步封闭主回油通道，形成节流缓冲效应，降低活塞撞缸的冲击噪音，延长油缸整体使用寿命。活塞杆表面做了硬化处理，外伸端配置了防尘圈、杆密封、导向套的多层结构，既可以阻挡外界粉尘、切削液、杂质进入油缸内部污染液压油，也能保证活塞杆伸出过程的密封可靠性，避免内泄外漏问题。

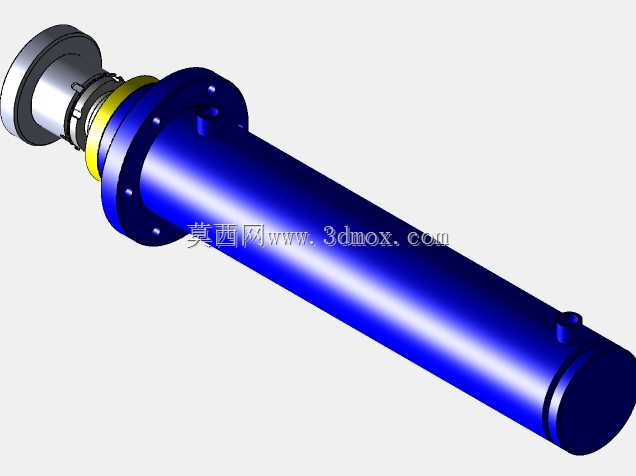

从安装适配的角度来说，这款油缸的缸体外部预留了标准的脚架安装位，端盖位置也可根据实际工况更换法兰、铰轴等不同安装形式，适配不同设备的安装接口需求。设计过程中已经充分考虑了安装边界的干涉问题：活塞杆完全缩回时，整体轴向尺寸满足紧凑安装空间的要求，伸出到最大行程时，活塞杆的导向支撑长度足够，不会出现侧向负载下的活塞杆弯曲问题；缸体的径向尺寸经过校核，四根拉杆的分布直径避开了常见设备安装座的干涉区域，油口位置设置在缸体侧面的合理高度，外接液压管路时不会和周边结构产生磕碰，管路弯折半径满足常规液压胶管的安装要求。

实际选型应用时，这类结构的油缸可以根据系统压力、需求出力、行程长度调整缸筒内径、活塞杆直径和拉杆的强度参数，三维模型里的各个零件均做了参数化的结构处理，密封件的安装槽尺寸完全符合行业通用标准，不需要额外调整即可直接调用到液压系统设计方案中，也可以根据实际设备的安装空间调整安装脚的位置、油口的朝向，快速适配不同的设备布局需求。在液压系统设计中，这类油缸的负载匹配需要结合系统工作压力核算活塞杆的压杆稳定性，尤其是长行程工况下，需要校核活塞杆完全伸出时的侧向负载承受能力，模型里的导向套长度、活塞支撑宽度均按照常规工况的稳定性要求做了匹配，常规16MPa工作压力下的出力冗余、结构强度均满足通用工业场景的使用要求。
