带外置行程检测的双作用液压缸结构

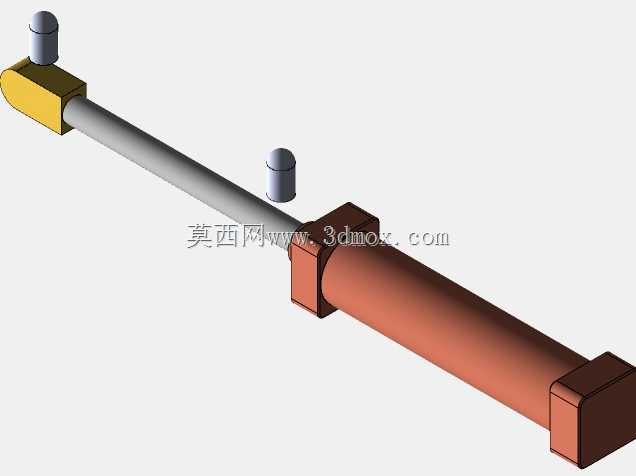

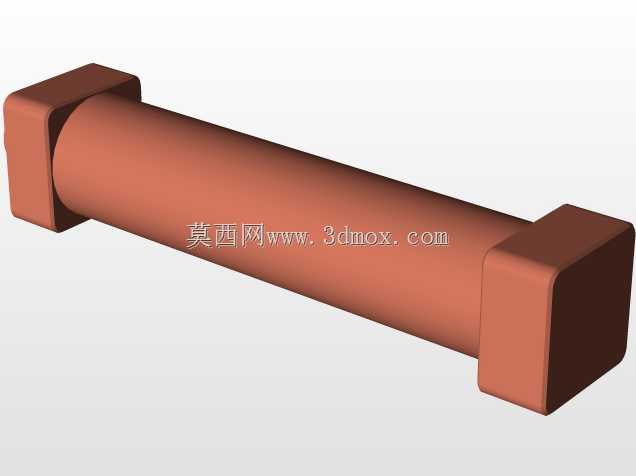

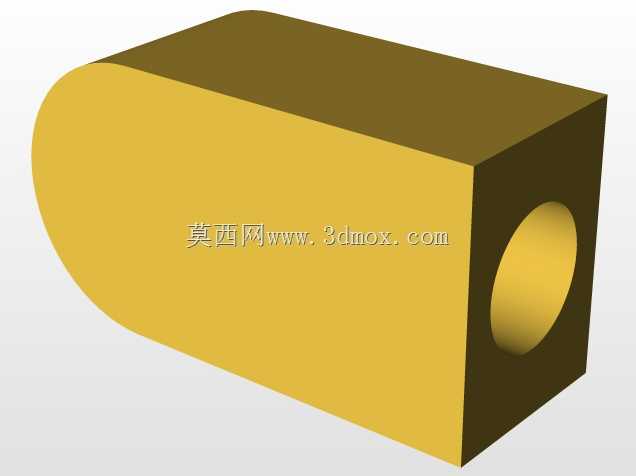

这款带外置行程检测结构的双作用液压缸，主要应用在需要精准控制伸缩位移的工业液压回路中，常见于自动化生产线的工件推料工位、工程设备的姿态调整机构、专用机床的进给驱动单元这类场景，相比常规无检测功能的油缸，它能在不拆解缸体的前提下，通过外置的两个感应撞块配合外部接近开关，实时反馈活塞杆的伸出与缩回极限位置，也可根据控制需求调整撞块位置，实现中间任意位置的信号触发，适配多段速控制、位置联锁这类复杂的工艺逻辑。从结构设计来看，缸筒采用圆形截面设计，端盖与缸筒通过方形法兰结构实现连接，既保证了高压工况下的连接强度，也预留了足够的安装螺栓排布空间，避免安装时与周边管路、结构件产生干涉；活塞杆表面做了硬化处理，伸出端的连接头采用扁头铰接结构，能抵消安装过程中少量的同轴度误差，降低活塞杆受径向偏载导致密封件过早磨损的概率。设计时优先考虑了安装边界的适配性，缸体中部的方形安装座可直接固定在设备的安装基板上，不需要额外设计转接支架，两个外置的撞块采用紧定螺钉锁紧在活塞杆表面，调整位置时不需要拆卸油缸任何部件，现场调试人员只需要松开紧定螺钉，滑动撞块到目标位置后锁紧即可完成行程点位的调整，大幅缩短现场调试的周期。在功能特性上，这款油缸为双作用驱动，液压油从缸筒两端的油口进出即可实现活塞杆的伸出与缩回动作，相比单作用弹簧复位油缸，它的伸缩动作都能提供稳定的输出推力，适配带负载双向驱动的工况；外置的检测结构没有侵入缸筒内部，不会破坏缸筒内壁的加工精度，也不会因为液压油的污染导致检测元件失效，后期维护时只需要更换外部撞块或者调整感应开关位置即可，不需要拆解油缸更换密封或者内部检测元件，降低了设备运维的成本。实际选型应用时，需要注意安装时要保证活塞杆的运动方向与负载的运动方向同轴，偏载角度不能超过铰接结构允许的摆角范围，否则会加速导向套的磨损，导致油缸出现漏油、活塞杆卡滞的问题；外接液压管路时要提前清理管路内的铁屑、杂质，避免杂质进入缸筒内部划伤密封件和缸筒内壁，影响油缸的使用寿命。另外两个外置撞块的位置调整需要匹配设备的实际运动行程，不能让撞块在活塞杆运动到极限位置时与端盖发生刚性碰撞，要预留足够的安全余量，避免撞块被撞变形导致位置检测信号失效，触发设备的安全联锁故障。
