200x1000规格中心传动输送设备结构

在电子组装、轻工产品包装、小型零部件加工的车间产线布局里，这类窄幅中心传动输送设备往往承担着工序间短距离精准传接的核心作用，不同于宽幅皮带机适配大尺寸工件的输送逻辑，200mm宽度的输送面刚好匹配小型电子元器件、盒装零配件、小尺寸机加工件的流转需求，1000mm的机身长度可以灵活嵌入两段工序设备之间的空隙，不需要额外占用过多车间通道空间，也能作为单工序的上下料接驳台使用，比如在小型注塑机出料端承接成型件，或是在贴标工位完成工件的匀速输送配合视觉检测作业。

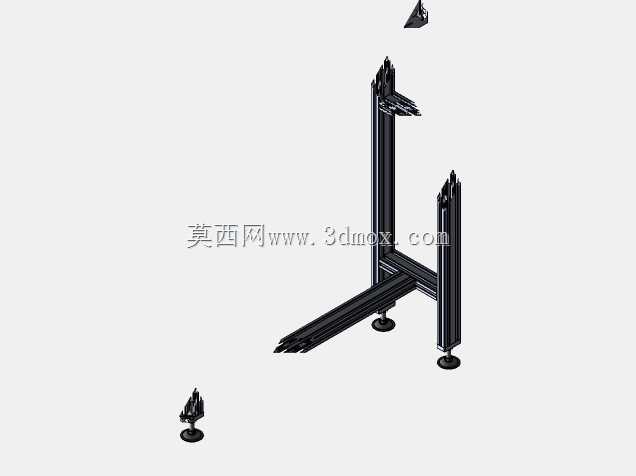

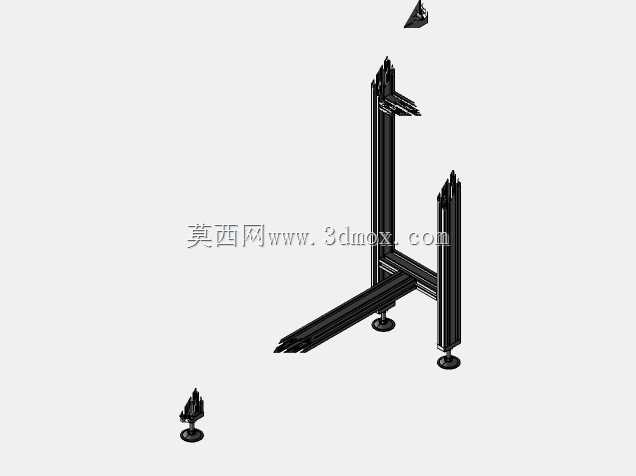

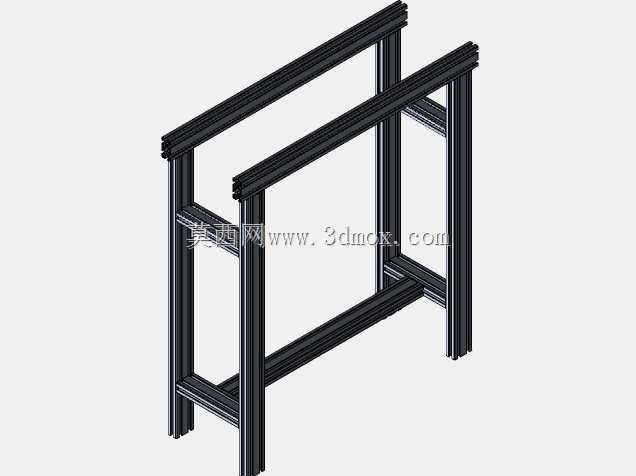

从结构设计逻辑来看，这款输送设备采用中心传动的布局方式，将驱动组件布置在输送线体的中心轴线位置，相比侧边传动的结构，能避免单侧张紧带来的皮带跑偏问题，长期运行时皮带的磨损均匀性更好，维护调整的频率更低。机架部分采用工业铝型材拼装搭建，型材槽口可以灵活安装各类传感器支架、挡停机构、工装夹具定位件，不需要额外焊接加工，后期如果需要调整线体长度、加装附属组件，只需要通过标准紧固件就能完成改装，适配不同产线的快速迭代需求。底部配置的可调脚杯可以根据车间地面的平整度调整支撑高度，保证输送面处于水平状态，避免工件在输送过程中出现滑移偏位，脚杯的防滑底座也能减少设备运行时的振动传递，降低运行噪音。

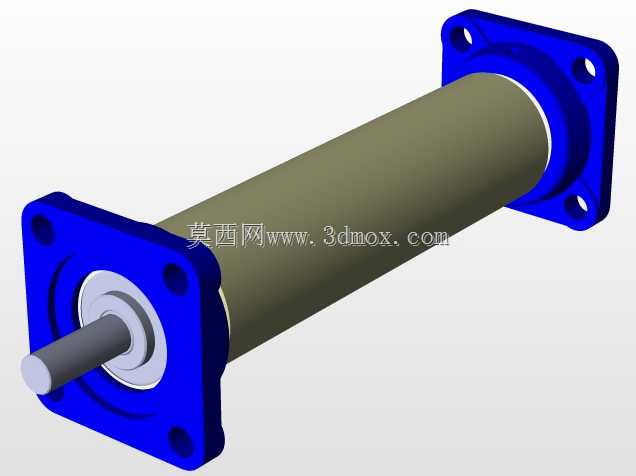

设备的输送面采用窄幅平皮带作为承载介质，皮带表面平整光滑，不会刮伤工件表面，对于外观要求较高的塑胶件、喷涂件输送十分友好，中心位置的传动辊经过动平衡校正，运行时转动平稳无卡顿，线速度可以根据前端生产节拍调整，匹配不同工序的作业效率。机架的竖向支撑型材和横向连接型材采用角件连接，连接强度足够承受日常输送的负载，同时整体重量较轻，单人就能完成移位和安装定位，不需要借助大型吊装设备，对于小批量多批次的柔性生产车间来说，这种轻量化的结构设计能大幅降低产线调整的成本。

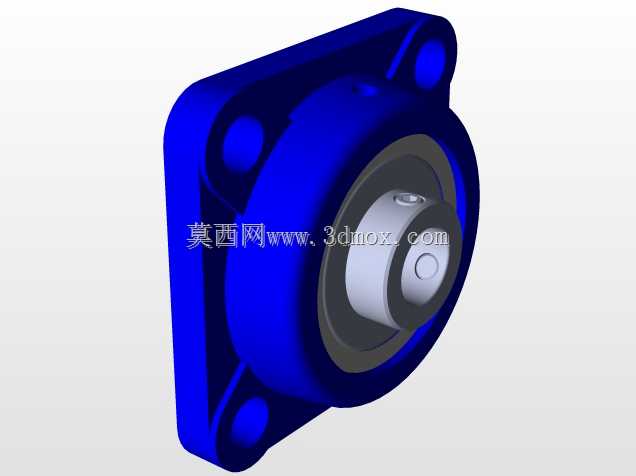

在安装边界方面，这款设备的整体宽度控制在280mm以内，除了200mm的有效输送宽度，两侧的机架型材和防护边各占40mm左右，安装时只需要预留300mm的宽度空间就能完成布置，1000mm的机身长度对应的安装纵向尺寸为1050mm，两端的传动辊座各伸出25mm的安装余量，安装时可以直接通过底部脚杯固定在地面，也可以根据需求加装脚轮变成可移动的输送工位。设备的驱动单元可以根据现场布线情况选择布置在机身的进料端或是出料端，电机安装座预留了多个调节位，方便后期调整皮带张紧度，不需要拆解整个机架结构。

实际应用中，这类中心传动输送机还可以多台拼接组成更长的输送线，每台设备独立驱动，某一段出现故障时可以单独停机维护，不会影响整条产线的其他工位运行，相比整段长皮带的输送结构，运维灵活性更高。输送面的高度可以通过更换不同长度的支撑型材进行调整，适配不同高度的生产设备，比如对接高度为750mm的装配工作台，或是高度为900mm的加工设备出料口，只需要调整支撑型材的下料尺寸就能完成适配，不需要重新设计整体结构。在设计建模过程中，所有的铝型材、紧固件、脚杯、传动辊都采用标准件参数化建模，后续调整尺寸时只需要修改对应参数就能快速生成新的模型，大幅缩短设计周期，也能减少非标件的加工成本，让设备的整体制造成本控制在合理区间，适合中小批量的产线配套需求。
