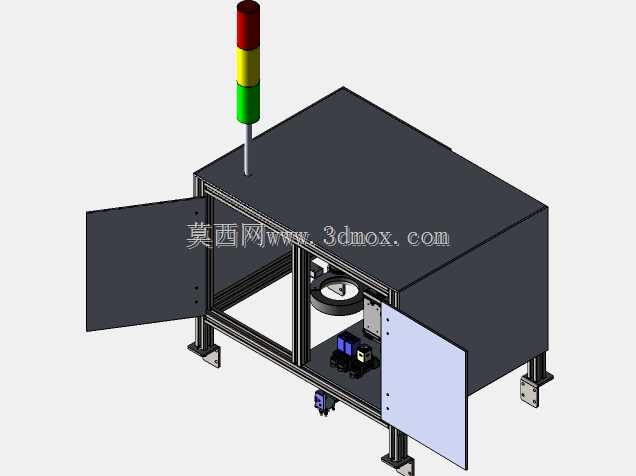

立式带式检查输送装置结构设计

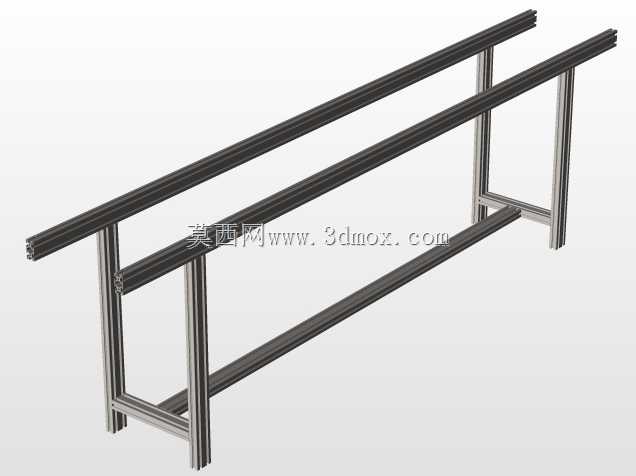

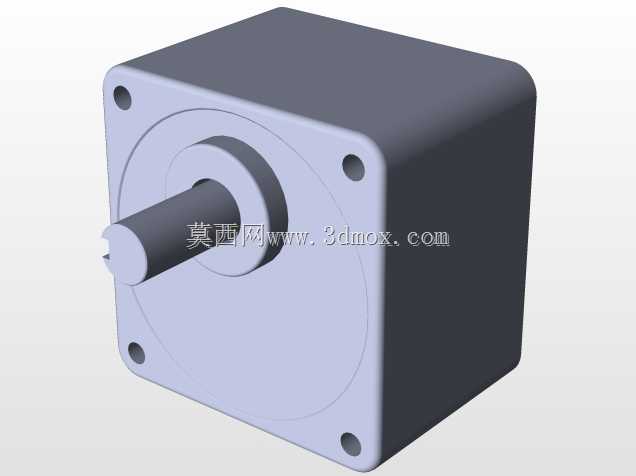

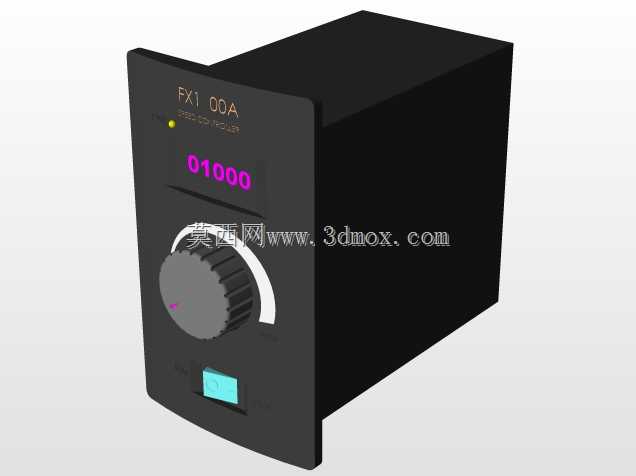

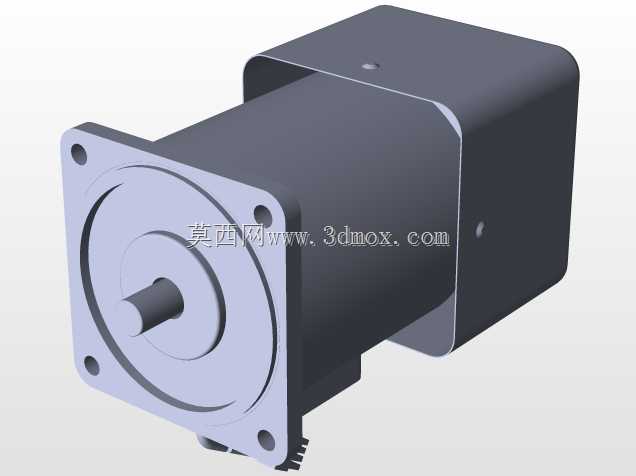

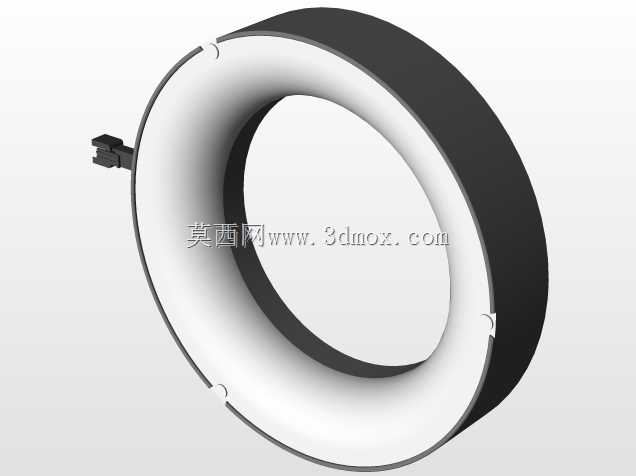

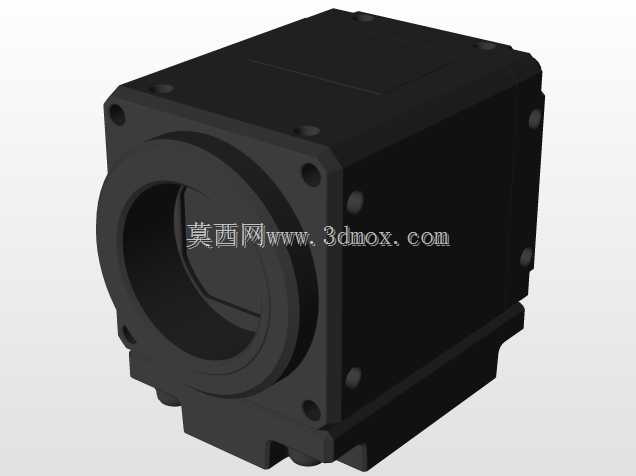

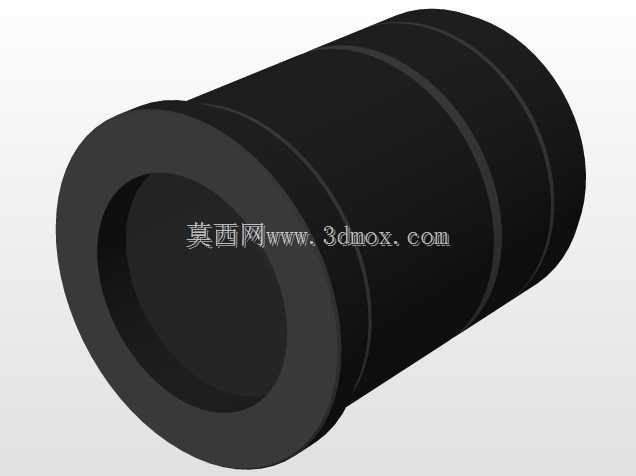

在轻工装配、电子元器件分拣、小型零部件外观检测这类生产场景里，这类立式布置的带式检查输送结构是工位间物料流转的核心配套部件，和常规水平长距离输送设备不同，它的设计核心是适配单人操作的检查作业需求，不需要占用过长的生产线横向空间，能把待检物料从低位上料点输送到操作人员正前方的检查作业面，完成外观核验、尺寸初检、不良品分拣后，合格件可以顺着皮带末端滑入下一道工序的接料位，不良品则由操作人员直接从皮带面取出放入旁侧的不良品收纳盒。从结构设计逻辑来看，这套装置采用L型立式焊接机架作为承载主体，底部的水平支腿延伸出足够的支撑跨距，支腿末端配置可调脚杯，安装时可以通过旋转脚杯调节整个机架的水平度，抵消地面不平整带来的皮带跑偏隐患，竖直段的机架采用矩形钢管焊接成型，既保证足够的结构刚度，避免皮带运行时的机架晃动影响检查精度，又能把驱动、张紧结构都集成在竖直段的内侧，减少设备整体的横向占地尺寸。皮带承载面采用倾斜布置的设计，倾斜角度控制在操作人员站立作业时的最佳视线范围内，不需要操作人员过度低头或者抬臂就能完成物料的全外观检查，皮带两侧没有设置过高的挡边，只在皮带的进料端和出料端设置了短小的导向挡条，既避免小型物料从皮带侧边滑落，又不会遮挡操作人员取放物料的操作空间。驱动单元布置在竖直机架的上端位置，采用低速减速驱动辊直接带动皮带运行，运行速度控制在每分钟6到12米的可调区间，适配不同检查节拍的生产需求，张紧结构集成在下端的从动辊位置，采用两侧同步调节的螺杆张紧结构，调节时只需要转动两侧的张紧螺母就能同步调整从动辊的前后位置，保证皮带两侧张紧力一致，从根源上减少皮带跑偏的概率，日常维护时不需要拆解额外的护罩就能完成张紧度调节，降低一线运维的工作量。安装边界方面，这套装置的整体横向占地宽度不超过0.8米，纵向长度控制在1.2米以内，竖直方向的最高点距离安装地面约1.6米，不需要额外的地基固定，只需要把四个脚杯调节到水平状态就能直接放置在车间地面使用，对接生产线时可以根据前后工序的高度差，通过脚杯微调整体作业面的高度，适配范围覆盖750毫米到900毫米的常规站立作业面高度。皮带表面采用哑光深色的防滑材质，既避免小型光滑零部件在输送过程中打滑移位，又不会因为表面反光影响操作人员检查外观瑕疵时的判断，机架的所有焊接位置都做了打磨倒角处理，没有尖锐的焊瘤和毛刺，避免操作人员取放物料时被划伤。在实际投产使用中，这类输送装置常和视觉检测工位、人工全检工位搭配使用，相比水平布置的长皮带线，它的短距离输送特性可以让物料在检查人员面前停留的时间更可控，不会因为输送速度波动导致物料过快通过检查位出现漏检，同时立式的结构可以把设备的大部分重量集中在竖直机架区域，底部支腿的配重足够保证设备运行时的稳定性，即使在频繁取放物料的作业强度下，也不会出现机架晃动或者位移的情况。设计过程中特意将电气走线都布置在竖直机架的内侧线槽里，外部没有裸露的线缆，既避免车间日常清扫时线缆被剐蹭破损，也让设备整体外观更整洁，适配洁净车间的布置要求。
