轻型平皮带物料周转输送设备结构

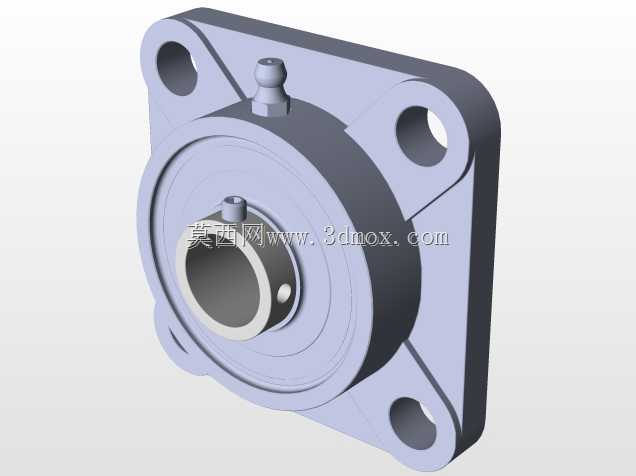

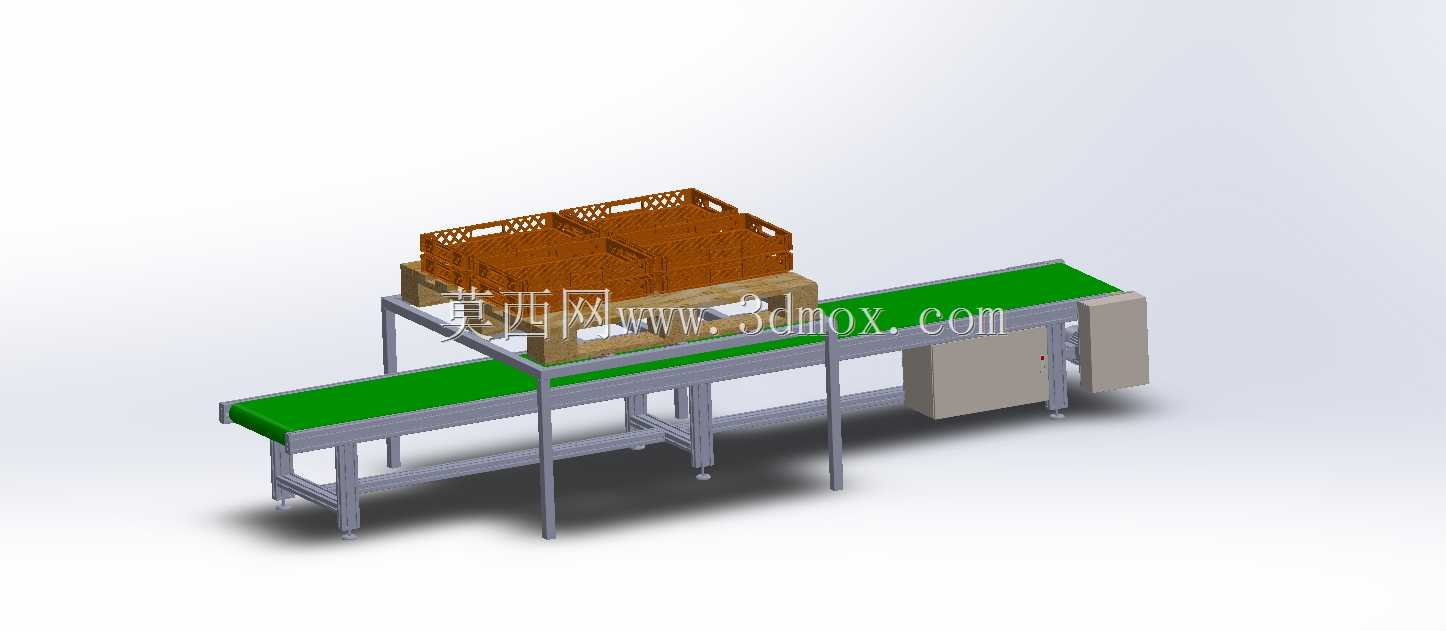

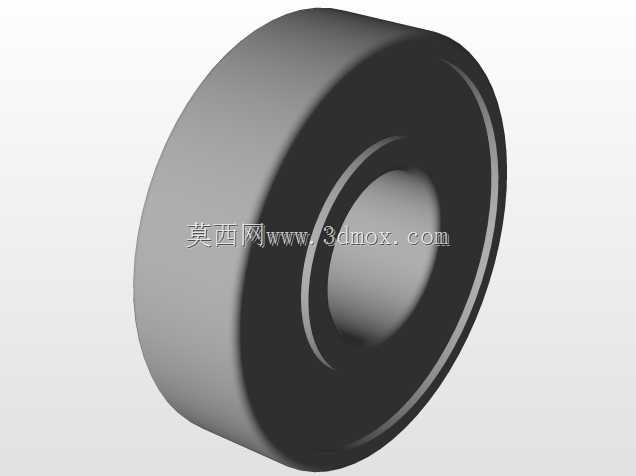

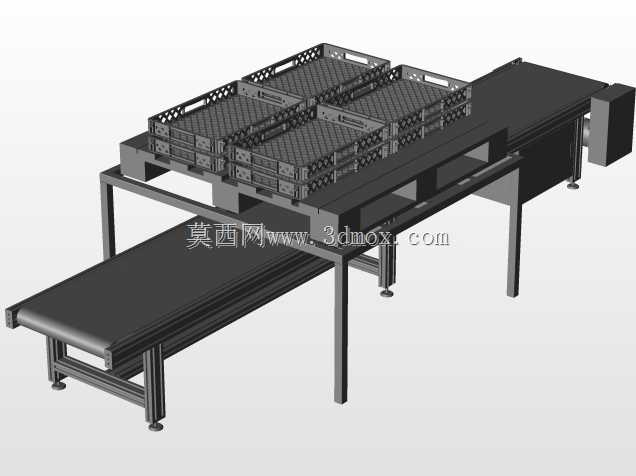

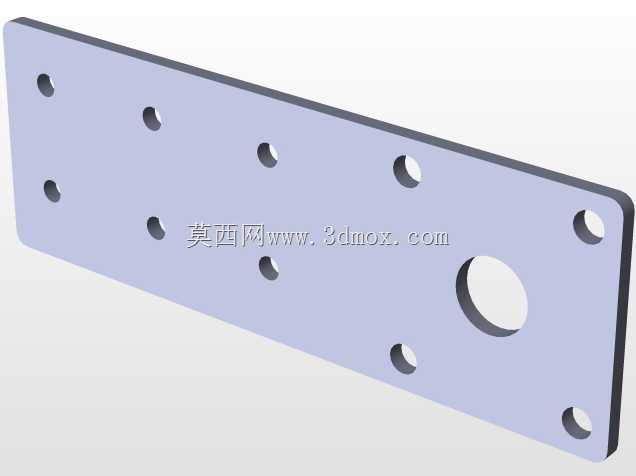

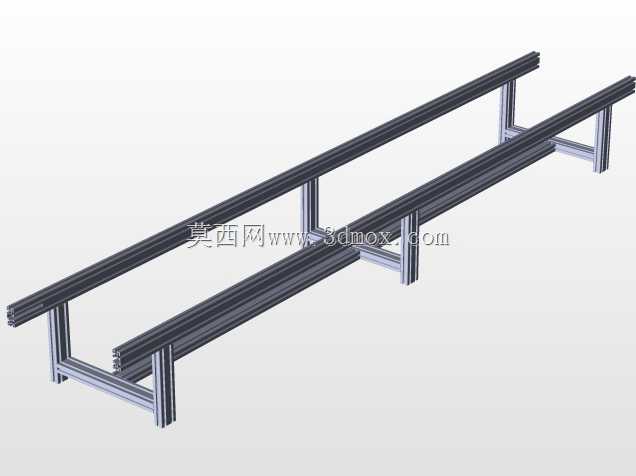

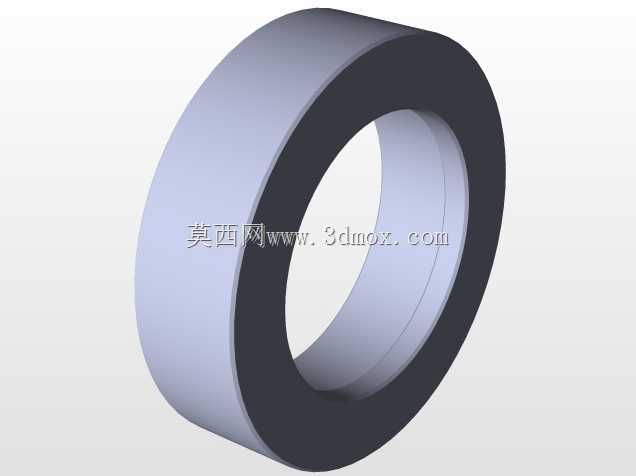

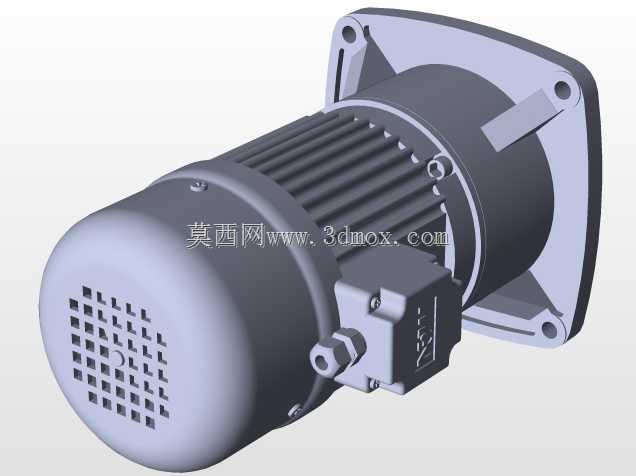

这款轻型平皮带输送结构，主要面向车间内部短距离的周转物料转运场景，常见于电商仓储分拣段、成品包装后段接驳、零部件工序间流转这类对输送节拍要求适中、负载偏轻的作业环节，区别于重型矿用带式输送设备，它的机架整体采用方管焊接拼装结构，支腿底部配置可调脚杯，能够适配车间地面存在的30mm以内的高度差，安装时不需要额外做地面预埋处理，直接摆放在作业区域调整水平即可投入使用。设备的驱动端布置在机身单侧，采用电机减速机直连驱动辊的结构，省去了中间链传动的张紧维护环节，驱动辊表面做了滚花包胶处理，能够增大与皮带接触面的摩擦力，避免轻载启动时出现皮带打滑丢转的问题，从动端配置了丝杠张紧结构，张紧行程预留了80mm，能够抵消皮带长期运行产生的蠕变伸长量，日常维护时只需要调整两侧张紧螺栓的进给量，就能保证皮带的张紧度适中，不会出现跑偏或者过度张紧拉伤皮带芯层的问题。皮带选用绿色PVC轻型工业皮带，表面摩擦系数适中，既能够保证放置在皮带上的周转箱、物料托盘不会在启停过程中出现滑移，也不会因为摩擦力过大导致物料接驳时卡滞，机身两侧的护边高度仅高出皮带表面20mm，既能够对皮带上的物料起到侧向限位作用，避免物料在输送过程中从皮带侧边滑落，也不会干涉物料从侧面的人工取放作业，适配人工辅助上料、下料的作业模式。从安装边界来看，这款输送设备的整体宽度控制在650mm以内，其中皮带有效输送宽度为500mm，能够适配市面上主流的400*600mm规格塑料周转箱的输送需求，支腿的高度范围可以根据对接设备的高度做定制调整，常规状态下皮带工作面距离地面的高度为750mm，刚好匹配人工站立作业的操作高度，不需要额外配置作业踏台。设计过程中特意将机身的中间段做了分段式拼接处理，单段机身长度控制在2m以内，既能够方便设备进场运输时通过车间的标准门洞，也能够根据现场的实际布线需求，灵活拼接不同的总长度，不需要对主体结构做额外的切割修改。设备的电控部分预留了启停控制接口，既可以单独配置按钮盒做单机控制，也能够接入前后段设备的联动控制系统，实现整线的节拍同步，当对接包装机、分拣台这类设备时，只需要接入对应的信号端口，就能实现前段物料到位自动启动、物料排空后延时停机的联动逻辑，减少设备空转的能耗浪费。在细节结构上，皮带下方每隔500mm就布置了一根无动力托辊，托辊采用直径25mm的冷拔圆辊，表面做镀锌防锈处理，能够承受皮带上均匀分布的50kg/m的线载荷，不会因为长期承载出现皮带中部下塌的问题，所有的结构件棱边都做了倒角去毛刺处理，避免安装和日常维护过程中划伤操作人员，驱动端的电机护罩做了快拆式结构，日常清理电机表面的积尘时不需要拆卸大量固定螺栓，掀开护罩即可完成清理作业。这类轻型输送结构没有复杂的特殊功能组件，整体结构的冗余度设计合理，既不会因为结构过于单薄导致运行时出现机架晃动的问题，也不会因为过度设计增加不必要的制造成本，对于需要搭建小型工序流转线、仓储分拣线的场景来说，能够直接根据现场尺寸做适配调整，建模过程中所有的安装孔位、配合尺寸都按照实际加工公差做了预留，结构件之间的连接全部采用标准紧固件，不需要做定制化的非标机加工件，能够有效缩短设备的生产加工周期，降低现场安装调试的难度。
