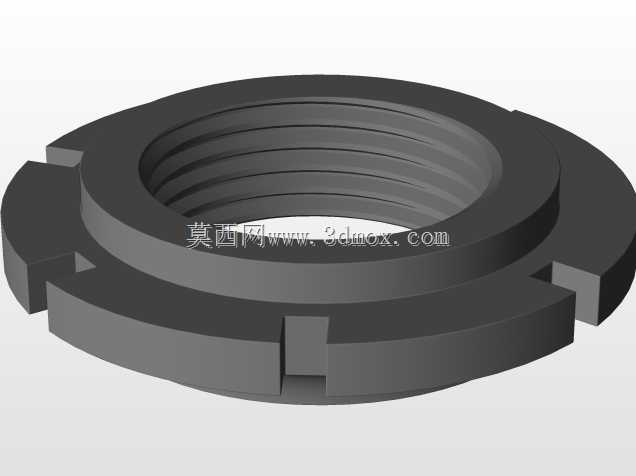

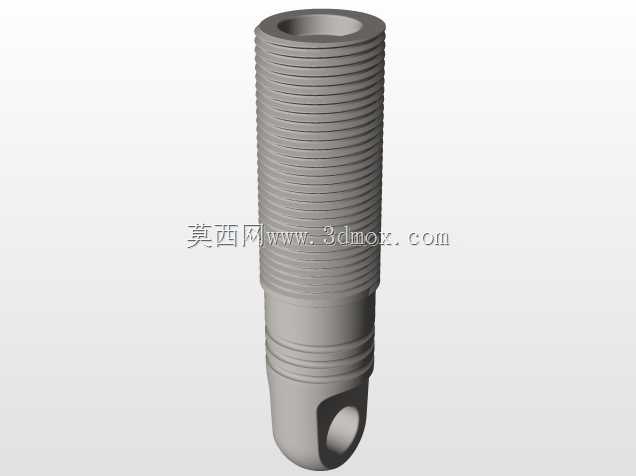

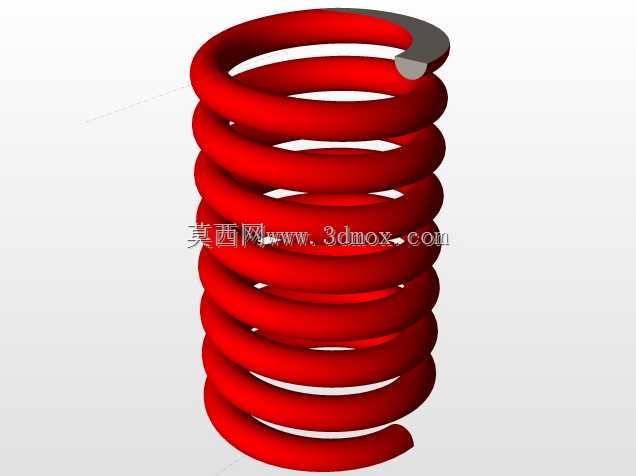

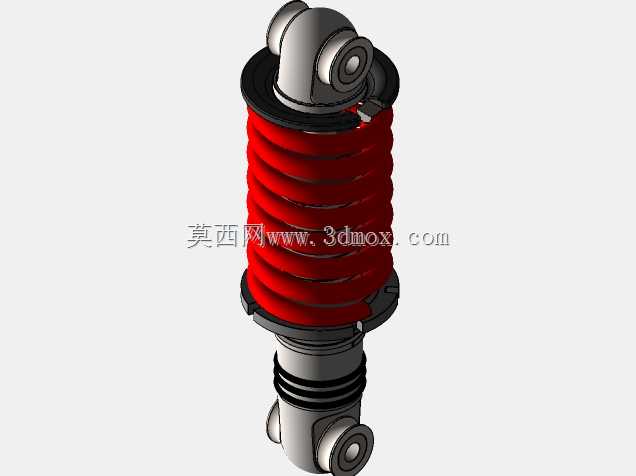

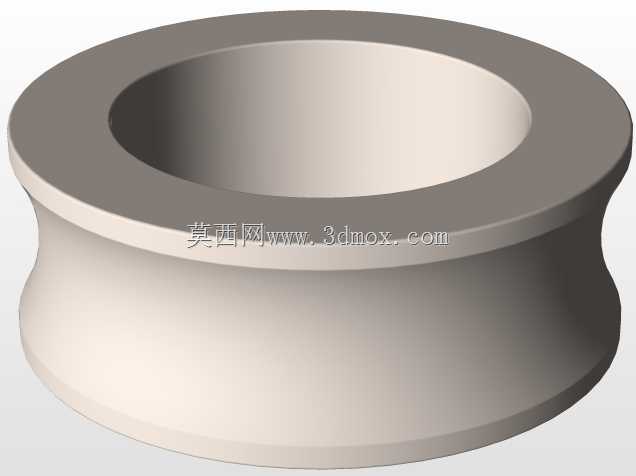

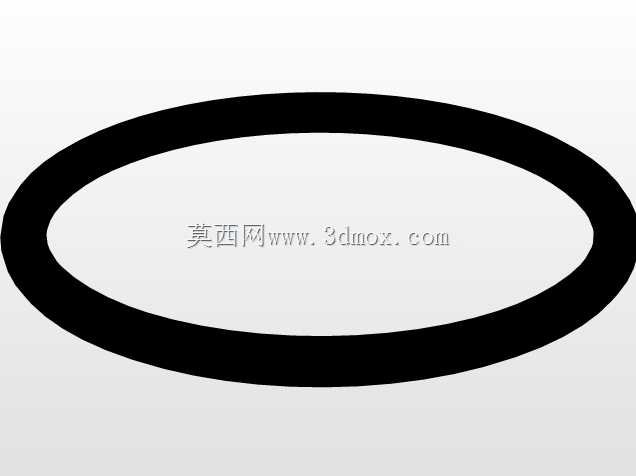

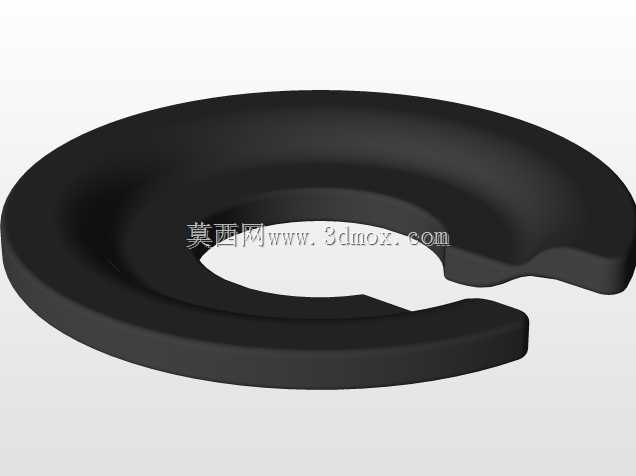

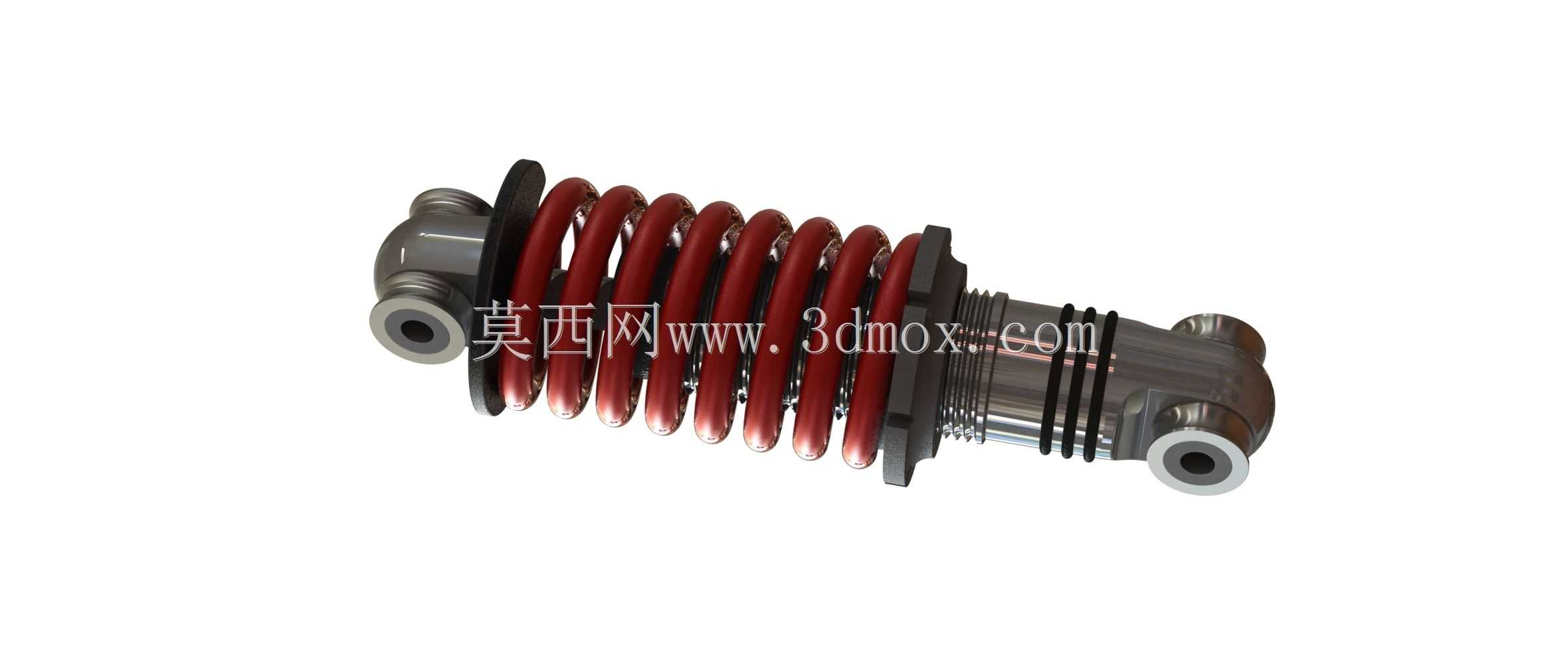

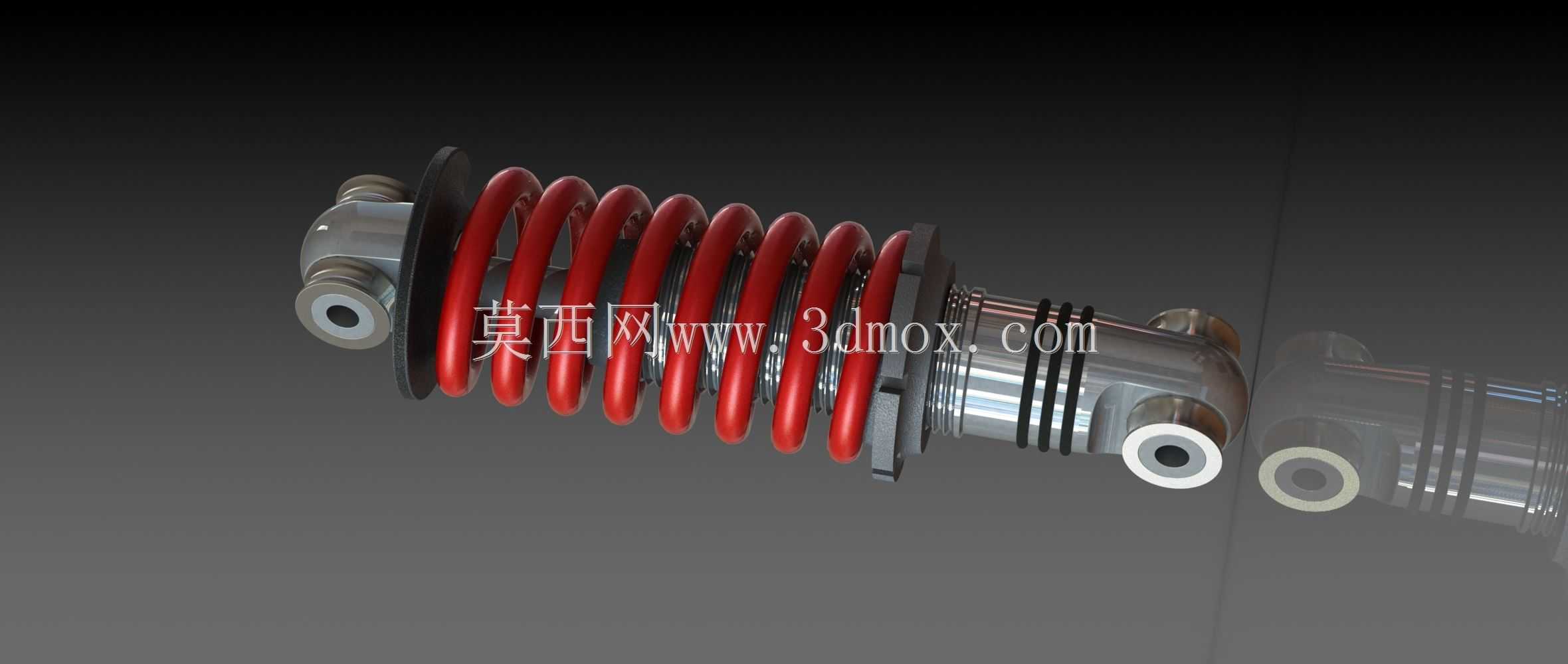

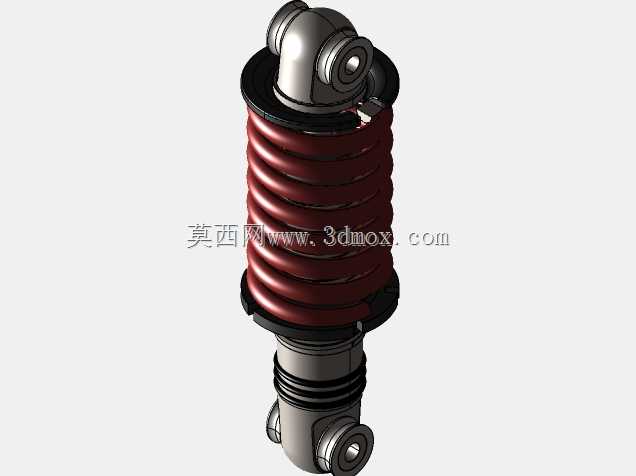

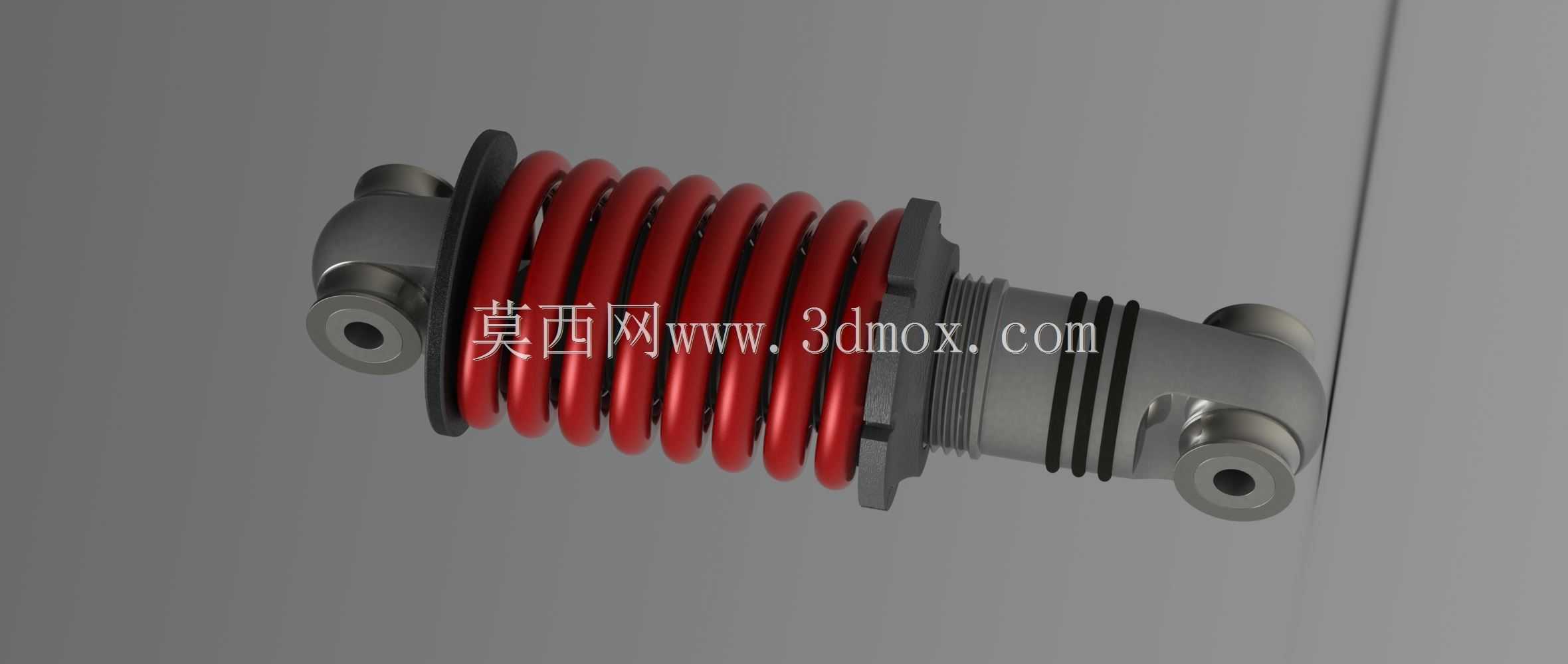

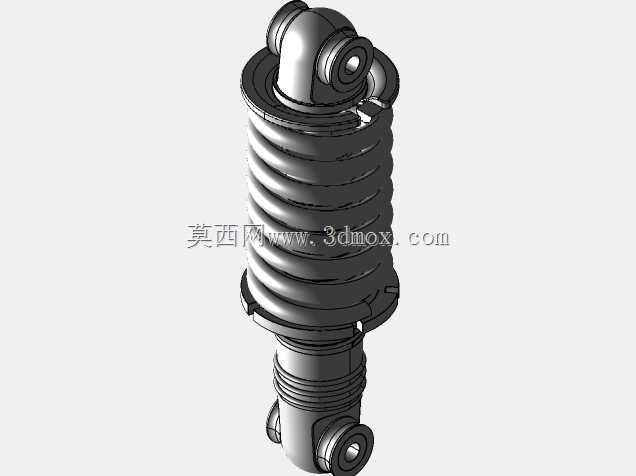

在乘用车辆与商用车辆的底盘悬架系统中,这类螺旋弹簧集成式减震构件是承担行驶冲击缓冲、振动衰减的核心部件,日常行驶过程中,路面传递的颠簸冲击会先作用在车轮端,通过转向节、下摆臂传递到减震器总成,首先由螺旋弹簧承担垂直方向的冲击载荷,将瞬间的刚性冲击转化为弹簧的弹性形变势能,再由内部的阻尼结构将弹性势能逐步耗散,避免车身出现持续的余振,保证轮胎与路面的有效接触,提升行驶抓地力与乘坐舒适性。从结构设计逻辑来看,该构件采用了阻尼筒与螺旋弹簧同轴集成的布局,这种布局能够最大程度压缩安装空间,不需要额外设置弹簧的独立安装支座,减少底盘悬架的零件数量,降低整体装配复杂度。阻尼筒的两端采用了铰接式连接头,连接头内部预留了衬套安装位,安装时可以通过橡胶衬套过滤部分高频小幅振动,同时允许悬架跳动过程中减震器随摆臂运动产生小角度偏转,避免构件出现卡滞、别劲的情况。螺旋弹簧的刚度匹配是设计过程中的核心环节,需要根据车型的整备质量、轴荷分配、悬架跳动行程来计算弹簧的线刚度,既要保证空载状态下悬架有足够的支撑性,避免车辆过弯时侧倾过大,也要保证满载状态下弹簧不会被压并,预留足够的缓冲行程应对大冲击路面。弹簧的表面做了氧化涂覆处理,能够抵御行车过程中泥水、砂石的侵蚀,延长构件的使用寿命,弹簧两端的支撑圈做了并紧磨平处理,保证弹簧受力时端面均匀贴合弹簧座,不会出现偏载导致的弹簧侧弯、断裂问题。阻尼筒的外壁设置了多道密封沟槽,用来安装O型密封圈与防尘套,防止行车过程中的灰尘、泥水进入阻尼腔内部,避免阻尼油泄漏、阻尼阀片磨损导致的减震性能衰减。从安装边界来看,两端铰接点的中心距需要匹配悬架设计的上下跳极限位置,当悬架处于满载静平衡位置时,减震器的活塞应处于阻尼筒的中部行程位置,保证上跳、下跳过程中都有足够的阻尼行程,不会出现活塞顶缸或者拉脱的问题。两端连接头的销轴孔径需要匹配原车的安装螺栓尺寸,连接耳的厚度要符合悬架支座的安装间隙,不需要额外修改周边构件就可以完成装配替换。在实际工程应用中,这类减震构件不仅用于传统燃油车的前麦弗逊悬架、后多连杆悬架,也广泛应用在新能源车型的底盘系统中,由于新能源车型电池组布置在底盘位置,整车重心更低、轴荷更大,对减震器的阻尼匹配、弹簧承载能力提出了更高的要求,设计时需要适当调整阻尼阀片的开度,提升大载荷下的阻尼力,同时优化弹簧的节距设计,在不同压缩行程下提供渐变的刚度,兼顾低速过减速带的柔和感与高速过弯的支撑性。建模过程中需要重点关注弹簧与阻尼筒的同轴度公差,若同轴度偏差过大,弹簧压缩过程中会与阻尼筒外壁产生摩擦,不仅会产生异响,还会磨损弹簧表面的防护层,加速弹簧的疲劳失效。同时要校核弹簧在最大压缩量下的并圈间隙,保证极限冲击下弹簧圈之间不会发生刚性碰撞,避免弹簧断裂。阻尼筒的缸筒壁厚需要满足内部油压的强度要求,在最大阻尼力工况下不会出现缸筒鼓胀变形,保证阻尼力输出的稳定性。两端铰接点的球头或者衬套的摆角范围需要覆盖悬架跳动、转向过程中的最大角度,避免极限工况下衬套被撕裂。日常车辆维保过程中,这类构件的失效形式通常表现为阻尼油泄漏导致的阻尼力下降、弹簧疲劳断裂、连接衬套老化开裂,建模时还原的密封结构、弹簧支撑结构、连接结构都可以作为维保替换件开发、悬架性能改装的参考依据,帮助结构设计人员快速完成匹配计算、安装校核,缩短零部件开发的周期。
- 上一篇:双盆带沥水台下沉式厨房不锈钢水槽
- 下一篇:双膜片盘式联轴器传动结构
- 全部评论(0)
- 模板大小: 17.47 MB
- 售价:5金币
- 下载次数: 272
- 系统要求: SOLIDWORKS,STEP / IGES,Rendering,SOLIDWORKS,SOLIDWORKS,STEP / IGES,Rendering,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Rendering
- 软件分类: 汽车
