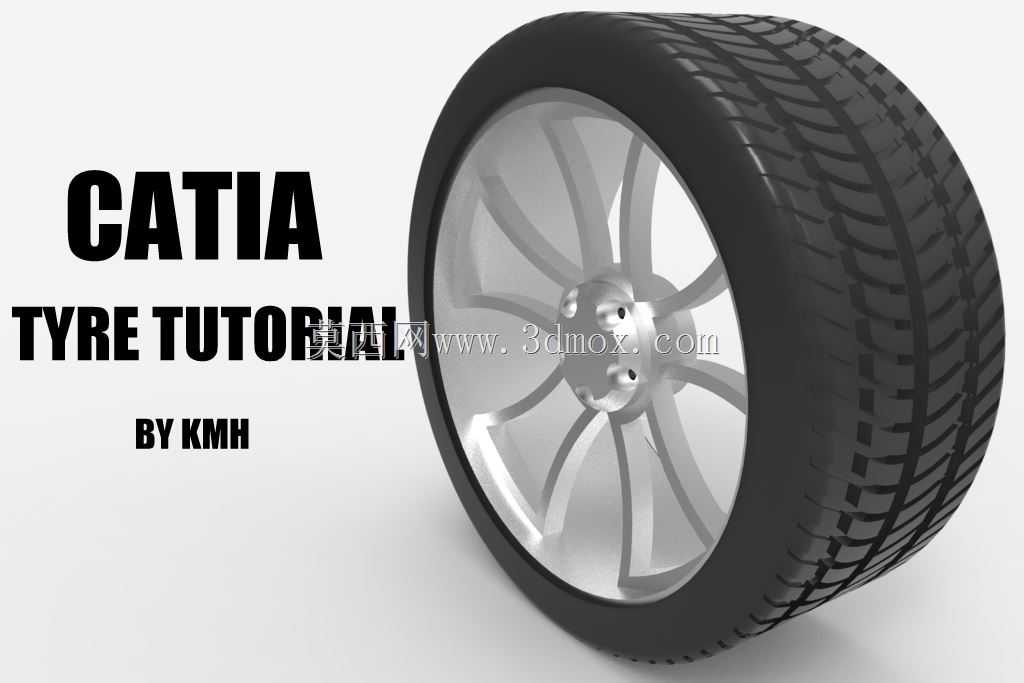

乘用车子午线轮胎带轮毂装配结构设计

车轮总成作为乘用车行走系统的核心承载部件，直接关联整车行驶安全性、操控稳定性与NVH表现，这套带轮毂的轮胎装配结构，覆盖了从胎体结构到轮辋安装的全细节设计，可直接用于整车总布置匹配、底盘性能仿真以及零部件结构验证场景。日常道路行驶中，轮胎需要同时承担垂直载荷传递、驱动力制动力矩输出、转向侧向力支撑的多重作用，设计时首先要明确胎面花纹的排布逻辑：纵向主排水沟保证湿滑路面的排水效率，避免高速行驶产生水滑现象，横向花纹块的切角设计兼顾干地抓地力与滚动噪声控制，胎肩部位的刚性加强筋则用于缓解过弯时的胎侧形变，减少偏磨风险。轮辋部分采用多辐条式铝合金结构设计，辐条的等厚渐变造型既满足轮辋的径向、侧向刚度要求，也兼顾了制动系统的散热空间预留，辐条根部与轮辋连接位置做了大圆角过渡，避免应力集中导致的疲劳开裂问题，中心安装孔的定位凸台尺寸严格匹配乘用车轮毂轴承的配合公差，周边的螺栓孔分布圆直径、螺栓沉孔深度都按照常规乘用车的安装边界做了适配，可直接对应多数紧凑型、中型家用车型的轮毂安装接口。从安装边界来看，轮胎的断面宽度、扁平比参数适配常规17寸轮辋规格，轮胎整体外径控制在常规家用车的轮拱容纳范围内，转向时不会与轮拱内衬、悬架摆臂发生运动干涉，胎侧的厚度设计兼顾了低速行驶过减速带的缓冲性能与高速行驶的胎侧支撑性，避免胎侧形变量过大导致的操控滞后。设计过程中需要重点关注轮胎与轮辋的配合过盈量，胎圈部位的刚性钢丝圈结构要保证充气后与轮辋胎圈座紧密贴合，不会在急加速、紧急制动时出现轮胎相对轮辋打滑的问题，气门嘴的安装位置预留了标准尺寸的安装孔，适配常规橡胶气门嘴与金属胎压监测气门嘴的安装需求。在实际工程应用中，这套结构可直接导入整车动力学仿真软件，用于模拟不同路面附着条件下的轮胎抓地表现、不同载荷下的轮胎形变量，也可用于总布置阶段的车轮跳动包络校核，确认悬架上下跳、转向至最大角度时，轮胎与周边部件的安全间隙是否满足设计要求。胎面花纹的节距排布采用了变节距设计，避免相同节距的花纹块在滚动时产生固定频率的共振噪声，有效降低行驶过程中的胎噪水平，胎面胶料的厚度分布也做了差异化设计，胎面中心接触区域胶料厚度略大于胎肩部位，平衡正常行驶时的磨损速率，延长轮胎的实际使用寿命。轮辋的中心孔周边设计了均匀分布的减重凹槽，在保证安装面刚度的前提下降低轮辋整体重量，减少簧下质量，提升悬架的响应速度，轮辋的轮缘部位做了凸起加强结构，避免轮胎亏气行驶时轮辋直接碾压胎侧造成轮胎损坏，也能在轻度越野或者压到路肩时保护轮辋边缘不发生变形。
