双膜片盘式联轴器传动结构

在各类需要精准轴系传动的工业场景里，盘式膜片联轴器的出镜率一直不低，从伺服驱动的自动化生产线、精密机床的进给轴系，到风机、泵类的动力输出端，但凡涉及两根旋转轴需要补偿同轴度误差、传递恒定扭矩的位置，都能看到这类结构的应用。和传统的刚性联轴器不同，盘式联轴器依靠金属膜片的弹性变形来补偿两轴之间的轴向、径向与角向偏差，不需要额外添加润滑结构，日常运行过程中没有易损的橡胶缓冲件，长期使用的维护成本极低，尤其适合对传动精度、运行转速有较高要求的场合。

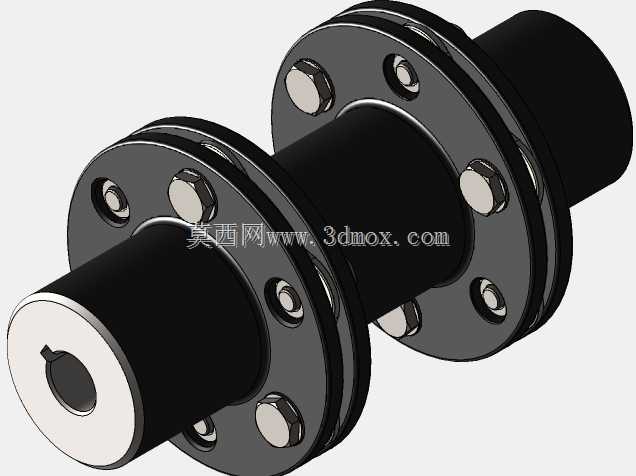

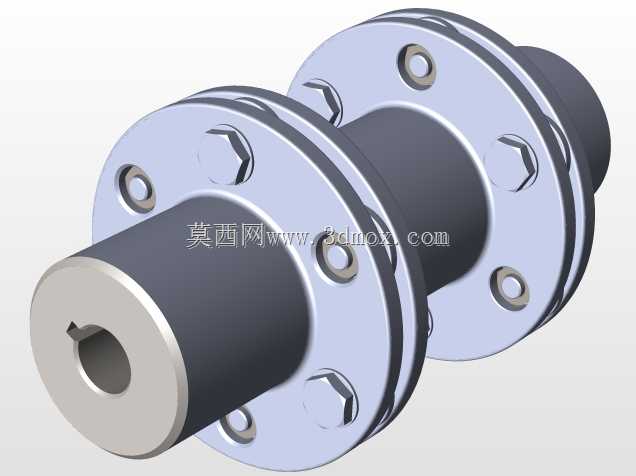

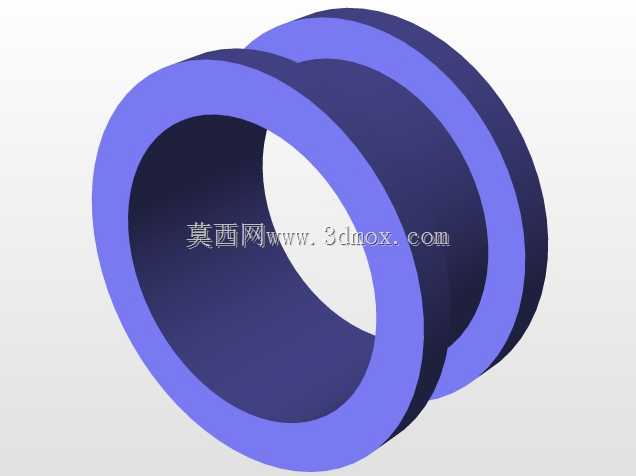

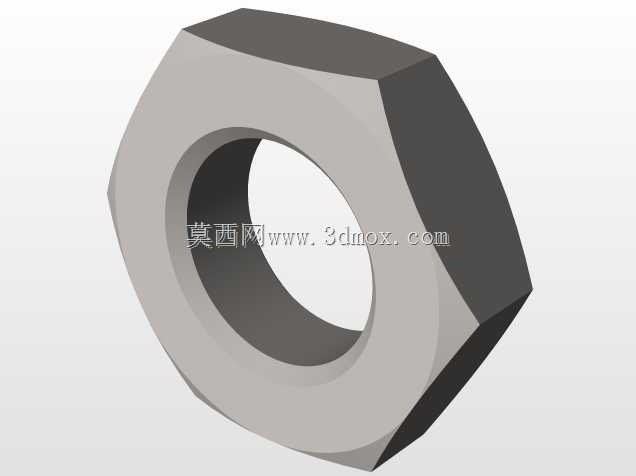

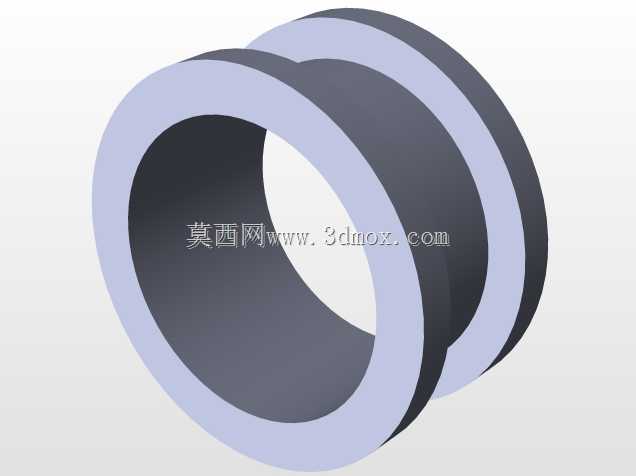

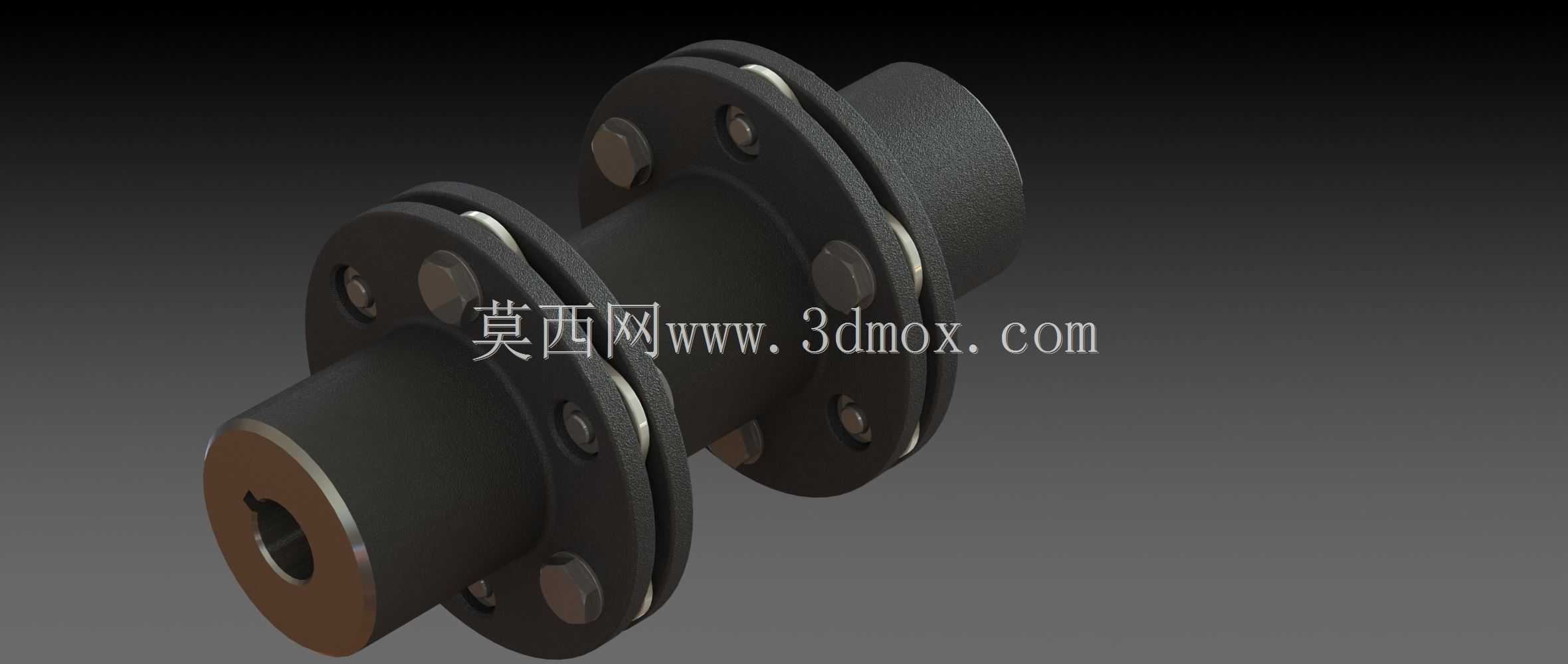

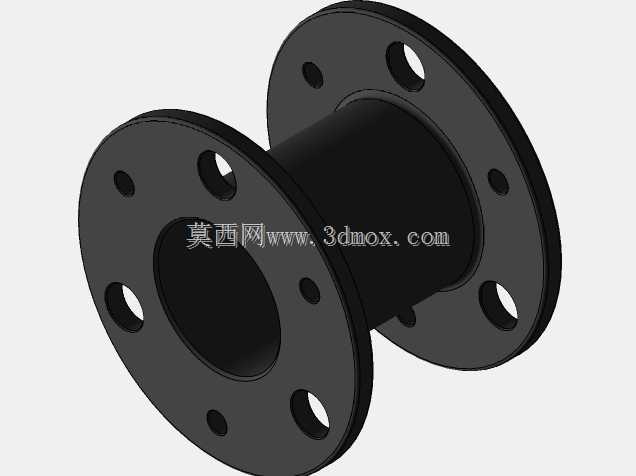

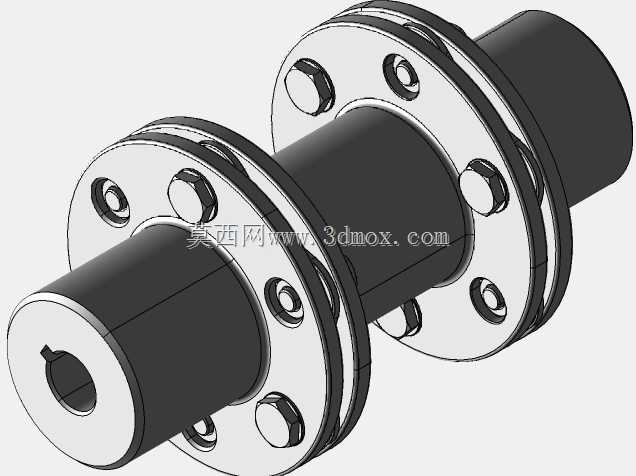

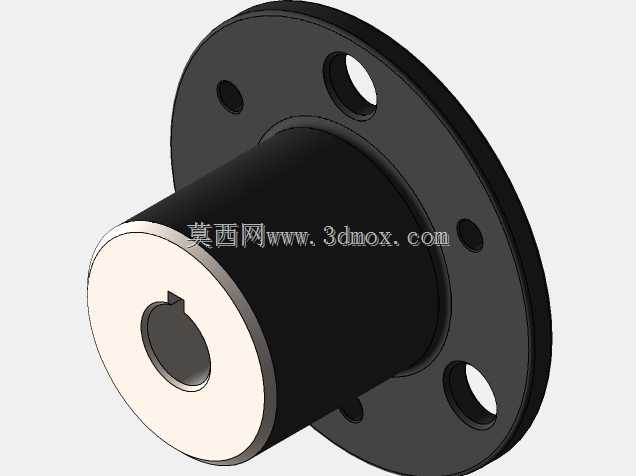

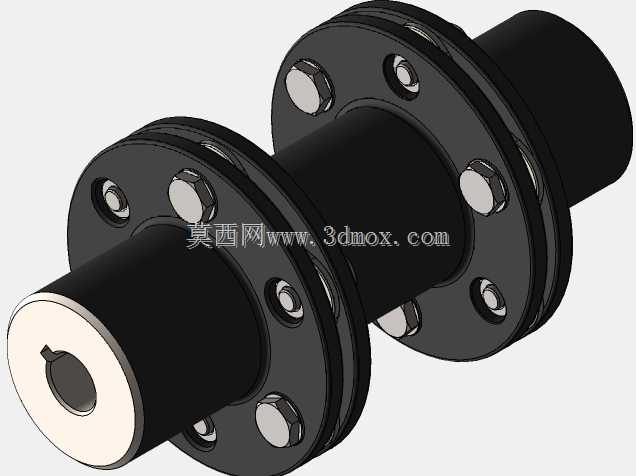

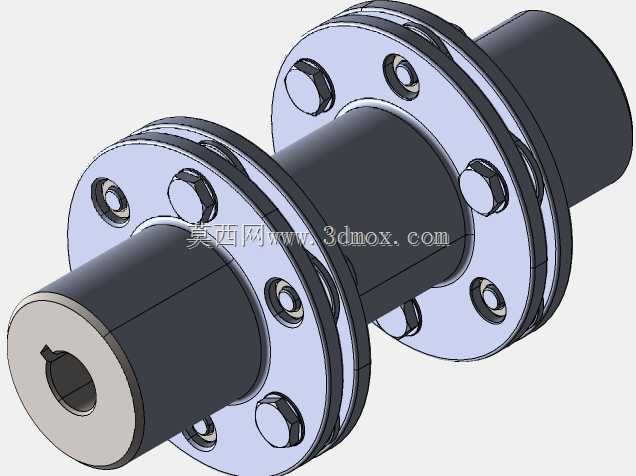

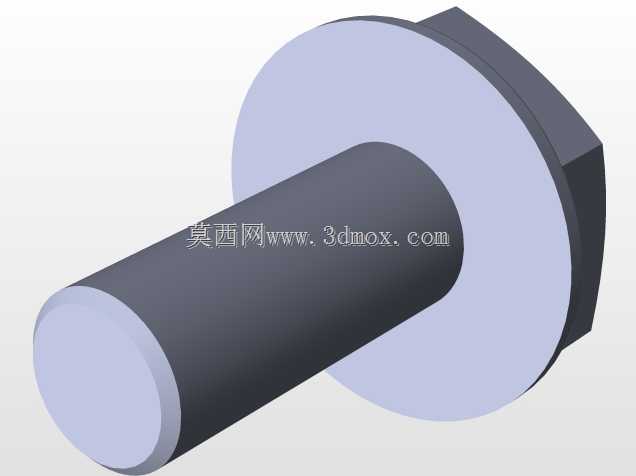

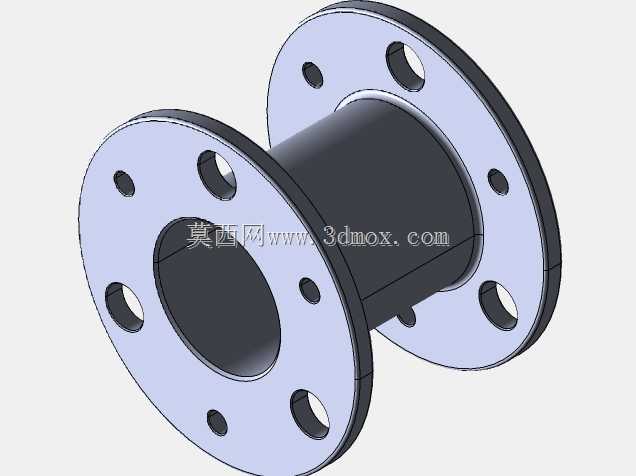

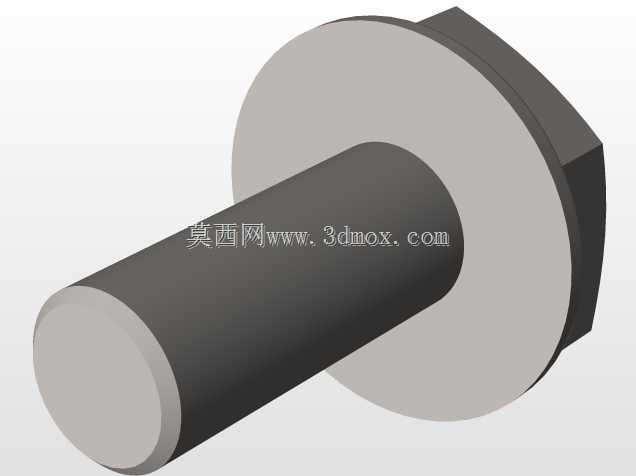

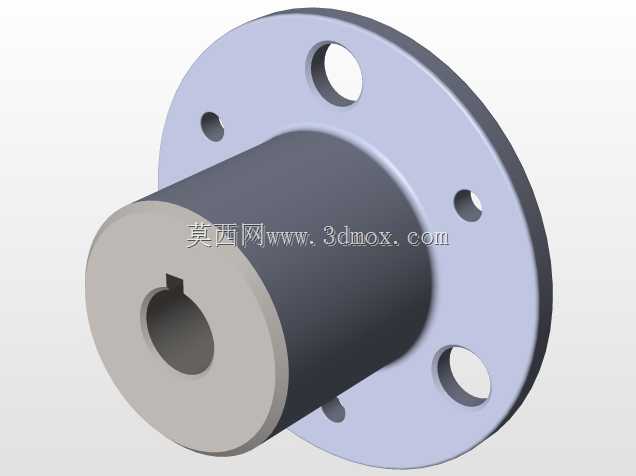

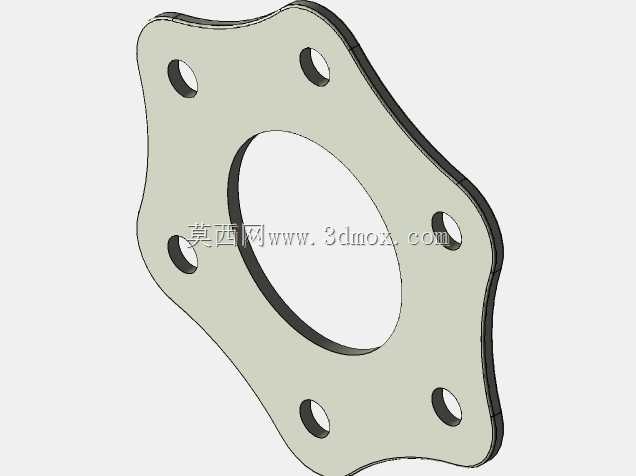

从结构设计逻辑来看，这款双膜片结构的盘式联轴器，两端分别设置带安装止口的法兰毂，法兰端面上均匀分布螺栓过孔，两组膜片叠合后通过铰制孔螺栓分别与两端法兰、中间的间隔套筒连接，动力从主动端法兰输入后，通过螺栓组传递给第一组膜片，再经中间套筒传递到第二组膜片，最终输出到从动侧轴端。这种双膜片的布局相比单膜片结构，能承受更大的偏心补偿量，同时膜片本身采用高强度不锈钢薄板冲压成型，叠合后的膜片组既保留了足够的扭转刚度，保证传动过程中无背隙、转角传递精度高，又能通过自身的微变形抵消安装过程中不可避免的轴系对中误差，避免轴承因为额外的附加载荷出现过早磨损。

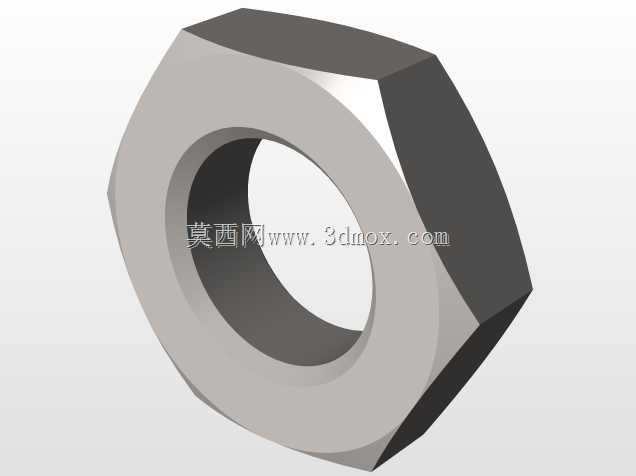

实际选型安装过程中，首先要确认两端轴孔的配合公差，通常这类联轴器的轴孔采用H7公差，与轴的配合可选k6或者m6过渡配合，配合面的粗糙度控制在Ra1.6以内，保证扭矩传递过程中不会出现轴与毂的相对滑动。法兰端的螺栓安装需要按照对角顺序逐步拧紧，拧紧力矩要符合螺栓强度等级对应的规范，避免单侧受力过大导致膜片出现翘曲变形，影响后续的补偿能力与运行平稳性。安装时要注意控制两轴的初始对中偏差，虽然膜片结构允许一定的补偿量，但过大的初始偏差会让膜片长期处于高应力变形状态，大幅缩短膜片的疲劳寿命，通常径向偏差建议控制在0.2mm以内，角向偏差不超过0.5度，轴向窜动量要匹配膜片允许的补偿范围，避免运行过程中膜片受到额外的轴向拉压载荷。

从外形安装边界来看，这款联轴器的最大外径根据传递扭矩的不同覆盖多个规格区间，本次展示的结构整体长度包含两端轴伸段的安装空间，法兰端的螺栓孔分布圆直径要和配套设备的安装接口匹配，中间套筒的外径要小于两端法兰外径，避免运行过程中与周边的防护结构、管线发生干涉。轴孔的键槽尺寸按照GB/T1095的标准设计，平键的公差选择符合传动扭矩的要求，对于需要频繁正反转的伺服传动场景，还可以选择抱紧式的轴毂结构，通过毂体上的锁紧螺钉直接抱紧轴面，消除键连接带来的传动背隙，进一步提升传动精度。

在实际运行过程中，这类盘式联轴器的动平衡等级通常可以做到G6.3甚至G2.5，能够适配最高上万转的运行转速，完全满足高速主轴、伺服电机直连的传动需求。和弹性套柱销联轴器相比，它没有橡胶件老化的问题，在高低温环境、有油污腐蚀的工业现场也能稳定工作，不会因为橡胶件失效导致传动中断；和十字滑块联轴器相比，它没有滑动摩擦面，运行过程中噪音更低，传动效率更高，不需要定期加注润滑脂维护。在设计建模过程中，需要重点关注膜片的厚度、叠片数量与螺栓孔的分布位置，膜片的折弯过渡位置要做圆角处理，避免应力集中导致膜片在交变载荷下出现断裂，螺栓与膜片孔的配合要选择小间隙配合，保证扭矩传递过程中各膜片受力均匀，避免单片膜片过载失效。
