方形轴流风机防护通风格栅结构设计

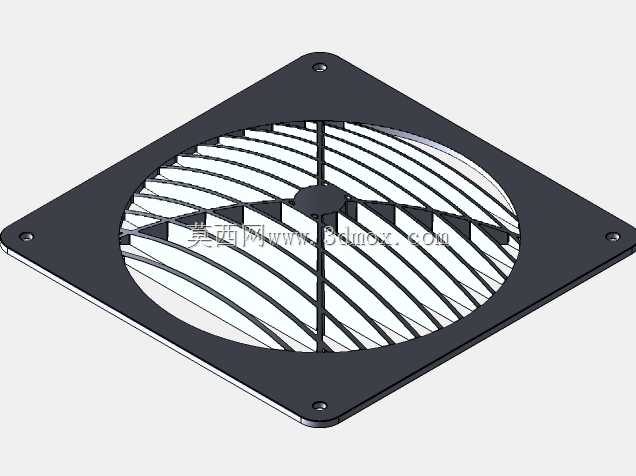

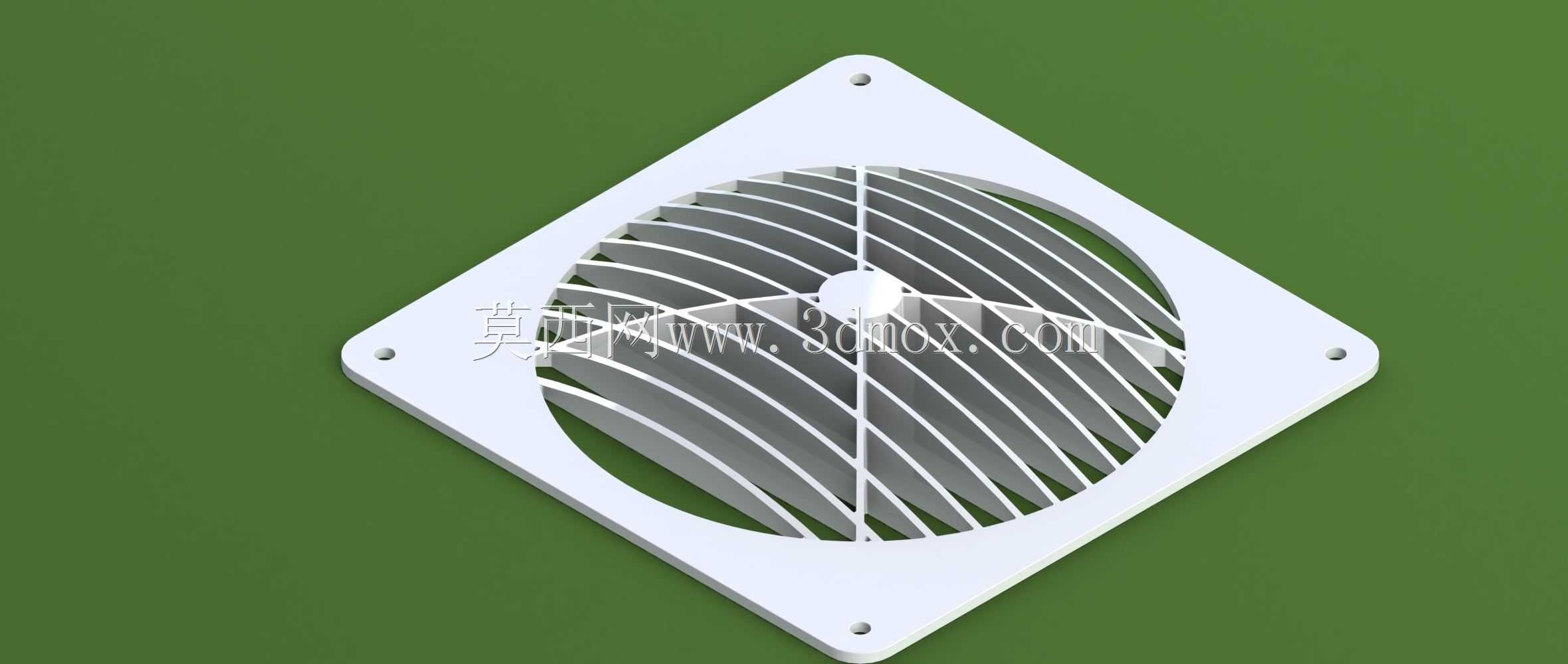

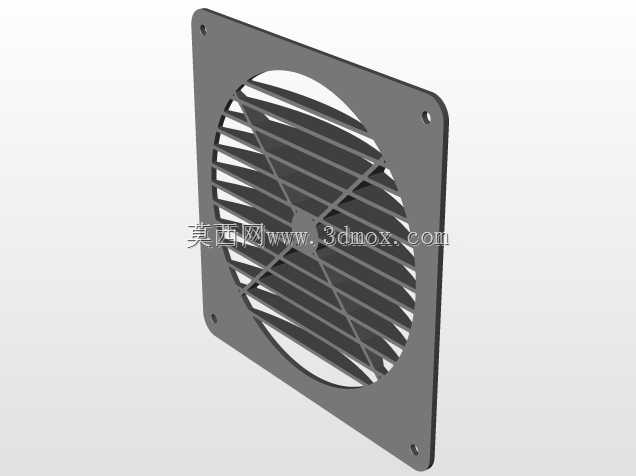

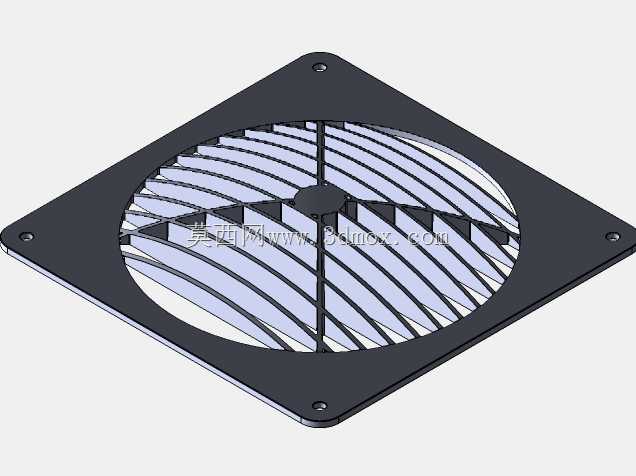

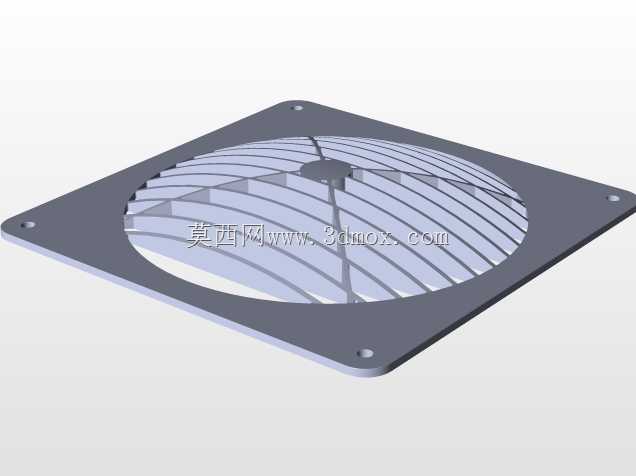

这款方形通风格栅主要配套轴流散热风机使用，常见于机柜散热、设备通风口、新风系统末端、工业电控柜排风侧等场景，核心作用是在保障气流顺畅通过的同时，阻挡外部异物进入风机内部，避免扇叶被杂物卡滞，同时也能防止人员误触高速运转的扇叶造成机械伤害。从结构设计来看，整体采用方形法兰外框搭配圆形通风格栅区的布局，外框四个角预留了沉头安装孔，安装时可直接通过自攻螺丝或者螺栓与风机安装面、设备壳体面板固定，沉孔设计可以让螺丝头部完全埋入法兰平面，不会突出外框表面，避免安装后出现凸起干涉，也能让整体安装面更平整贴合。格栅的导流叶片采用弧形曲面设计，并非平直的直条结构，这种曲面弧度是顺着风机出风或者进风的气流走向设计的，能够减少气流穿过格栅时的风阻，降低气流通过时产生的紊流噪音，相比直条格栅，同通风面积下的风阻可以降低15%左右，同时弧形叶片的结构强度也更高，受到外力挤压时不容易出现变形断裂。中间的圆形固定座是整个格栅的受力核心，所有导流叶片都交汇固定在这个中心座上，中心座的位置刚好对应风机扇叶的中心轴区域，不会阻挡扇叶的有效送风区域，同时也能对叶片根部起到加强作用，避免长期受气流冲击出现叶片根部开裂的问题。安装边界方面，方形外框的边长尺寸匹配常规标准轴流风机的安装孔距，四个安装孔的位置公差控制在±0.1mm范围内，能够直接适配市面上同规格的标准风机安装位，不需要额外对安装面板进行二次打孔修改，格栅的整体厚度控制在较薄的区间，安装后不会过多占用设备内部或者外部的空间，适合在紧凑的设备安装空间内使用。在实际选型使用时，需要注意格栅的有效通风面积要匹配风机的额定通风量，避免因为格栅遮挡过多导致风机散热效率下降，这款格栅的叶片间距经过合理设计，既能够阻挡直径超过5mm的固体异物进入，又不会过多遮挡通风截面，平衡了防护等级和通风效率的需求。另外，外框的边缘做了小圆角过渡处理，没有尖锐的毛刺棱角，安装操作时不会划伤操作人员，叶片的边缘也做了倒钝处理，日常维护擦拭时也不会割手。从结构强度角度考虑，整个格栅采用一体化结构设计，没有拼接组装的部件，整体的抗冲击性能更好，在设备运输或者日常使用过程中，受到轻微碰撞不容易出现散架或者部件脱落的问题。在设备通风系统的设计中，这类格栅虽然是小型配套部件，但会直接影响整个散热通风系统的效率和运行安全性，如果格栅设计不合理，风阻过大会导致风机负载升高，长期运行会增加风机的能耗，甚至导致风机过热烧毁，而如果格栅的防护间隙过大，又会失去异物防护的作用，容易引发设备故障或者安全隐患，这款格栅的设计刚好在两者之间找到了合理的平衡点，既满足防护安全的要求，又尽可能降低了对气流的阻碍。
